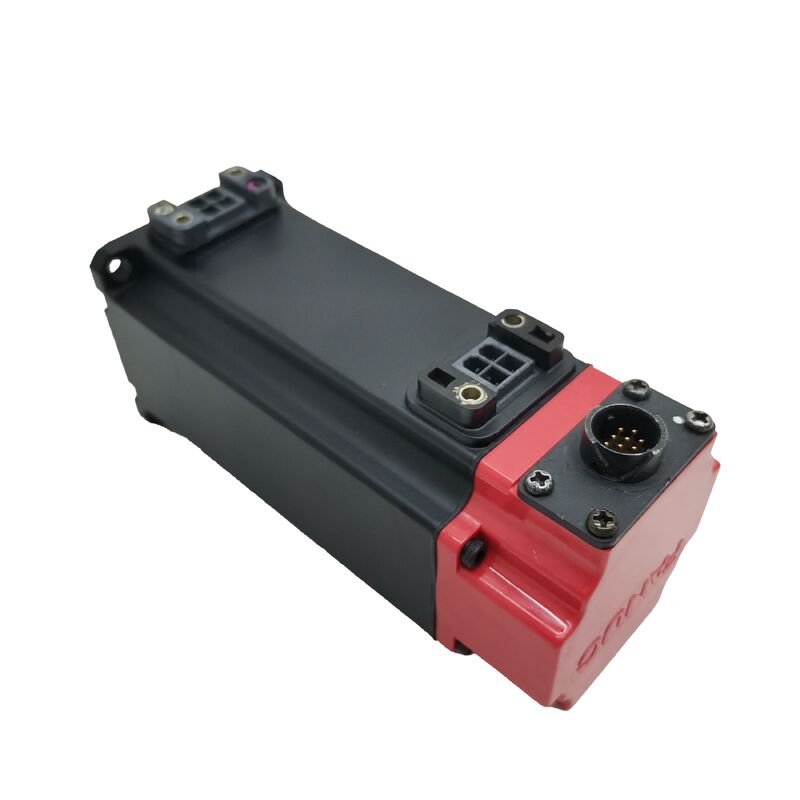

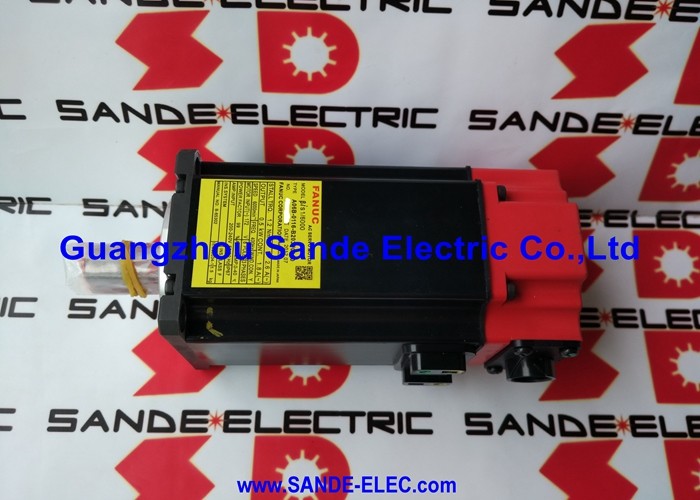

Fanuc A06B-0116-B103 | AC-Servomotor der Beta iS-Serie BiS1/6000 — 0,5 kW, 6000 U/min, b64iA-Encoder

Teilenummer: A06B-0116-B103

Serie: AC-Servomotor der Beta iS-Serie (BiS)

Modell: BiS 1 / 6000

Konfiguration: Gerade glatte Welle (SLK), b64iA-Encoder, keine Bremse

Zustand: Neu / Überholt / Austausch verfügbar

Übersicht

Der Fanuc A06B-0116-B103 ist ein kompakter, Hochgeschwindigkeits-AC-Servomotor aus der Beta iS-Serie von Fanuc — der BiS 1/6000, ein 0,5 kW Motor, der für den Betriebsbereich von 6.000 U/min ausgelegt ist. Mit nur 1,9 kg Gewicht und einem Dauer-Drehmoment von 1,2 Nm ist dies der leichteste Motor im Leistungsbereich der BiS-Serie, und seine 6.000 U/min-Grenze bestimmt seine Position in der Achsenarchitektur einer Maschine: schnelle Hilfsantriebe, schnelle Sekundärachsen und Anwendungen, bei denen die mechanische Last gering ist, aber die Bewegungszyklusrate hoch ist.

Der Motor läuft mit einer dreiphasigen 200–240VAC-Versorgung über einen Frequenzbereich von 0–400 Hz — der variable Frequenzausgang des zugehörigen Beta iS-Servo-Verstärkers — und zieht 1,8 A Dauerstrom bei Nenndrehmoment. Die gerade glatte Welle (bezeichnet als SLK, was keine Passfeder bedeutet) und der inkrementelle b64iA-Encoder vervollständigen eine Motorkonfiguration, die für kupplungsbasierte Antriebsanordnungen entwickelt wurde, bei denen eine saubere, spielfreie Drehmomentübertragung und eine zuverlässige inkrementelle Positionsrückmeldung die Betriebsanforderungen sind.

Mit 1,9 kg ist der BiS 1/6000 auf eine Weise wirklich handlich, wie es größere Servomotoren nicht sind — ein Installations- und Wartungsdetail, das wichtig ist, wenn der Motor an einem engen Maschinenstandort positioniert ist oder häufig zugänglich sein muss.

Wichtige Spezifikationen

6.000 U/min im leichtesten BiS-Gehäuse

Der BiS 1/6000 steht am unteren Ende der Beta iS-Familie — 0,5 kW in einem Motor, der weniger als zwei Kilogramm wiegt. Diese Kombination verrät Ihnen etwas Spezifisches über die Anwendungen, für die er entwickelt wurde. Dies ist kein Motor zum Antreiben schwerer Schlitten oder zum Widerstehen aggressiver Schnittkräfte.

Es ist ein Motor zum schnellen und präzisen Bewegen von Dingen auf einer Basis mit kurzen Hüben und hohen Zyklusraten: Werkzeugwechsler-Magazine, Paletten-Shuttle-Mechanismen, Rundschalttische an Sekundärachsen und Positionierantriebe an kompakten Automatisierungsgeräten, bei denen die Last gering ist, die Distanz kurz ist und der Zyklus viele Male pro Schicht stattfindet.

Bei 6.000 U/min kann der BiS 1/6000 Mechanismen mit Oberflächengeschwindigkeiten antreiben, die kleinere Motoren bei niedrigeren Drehzahlen ohne Zwischengetriebe einfach nicht erreichen können.

Bei direkt gekoppelten Antrieben mit geeigneten Kugelgewindesteigungen oder Übersetzungsverhältnissen ermöglicht eine Drehzahl von 6.000 U/min eine schnelle Positionierung, die die unproduktive Zykluszeit reduziert — ein echter Produktivitätsgewinn bei Hochvolumen-Produktionsanlagen.

Das Dauer-Drehmoment von 1,2 Nm begrenzt den Motor auf wirklich leichte Lasten. Die Trägheitsanpassung für die Anwendung muss vor der Spezifikation dieses Motors überprüft werden — wenn die reflektierte Lastträgheit die geringe Trägheit des Rotors des Motors erheblich übersteigt, kann die Geschwindigkeitsregelschleife für den Hochgeschwindigkeitsbetrieb, für den dieser Motor ausgelegt ist, schwer abzustimmen sein.

Beta iS-Antriebe wenden denselben Servo-Algorithmus an, der für die Trägheitsklasse dieses Gehäuses optimiert ist.

Glatte gerade Welle — SLK-Konfiguration

Die SLK-Bezeichnung steht für eine glatte gerade Welle ohne eingefräste Passfeder. Die Drehmomentübertragung beruht vollständig auf der Klemmkraft der Kupplungsnabe am Wellendurchmesser. Für einen 0,5 kW Motor mit 1,2 Nm Dauer-Drehmoment kann eine korrekt spezifizierte und richtig angezogene Präzisions-Servokupplung dies sauber übertragen.

Die glatte Welle erzeugt auch eine rotationssymmetrische Kupplungsaufnahme — es gibt keine Winkelpräferenz bei der Aufnahme der Nabe, was für die Balance bei 6.000 U/min wichtig ist, wo Kupplungsasymmetrie proportional stärker schädliche Vibrationen erzeugt als bei niedrigeren Drehzahlen.

Für Anwendungen, die eine gewellte Welle erfordern — aufgrund von Stoßbelastungen, anhaltenden Richtungswechseln oder Kupplungsdesigns, die eine Welle für positive Eingriffe benötigen — ist eine gewellte Variante im gleichen Modellbereich die richtige Spezifikation.

Die glatte SLK-Welle ist auf die Präzisions-Klemmkupplungsanordnungen abgestimmt, die in den Servoachsenanwendungen Standard sind, auf die dieser Motor abzielt.

Bei 6.000 U/min verdienen Kupplungsqualität und -balance mehr Aufmerksamkeit als bei niedrigeren Drehzahlen.

Verwenden Sie Kupplungen, die für die maximale Drehzahl des Motors ausgelegt sind, überprüfen Sie das Anzugsdrehmoment gemäß den Spezifikationen des Nabensherstellers und stellen Sie die Ausrichtung bei der Installation sorgfältig sicher.

Kupplungsungleichgewicht bei dieser Drehzahl erzeugt Wellenerschütterungen, die das vordere Lager des Motors mit einer Frequenz belasten, die die Lagerlebensdauer verkürzt.

b64iA-Encoder — Inkrementelle Rückmeldung

Der b64iA ist ein inkrementeller Encoder mit 64.000 Impulsen pro Umdrehung, der die Wellenposition und -geschwindigkeit an den Beta iS-Servo-Verstärker zurückmeldet. Bei 6.000 U/min erzeugt der Encoder 6,4 Millionen Impulse pro Sekunde — der Rückmeldeprozessor des Verstärkers verarbeitet dies innerhalb der Regelbandbreite des BiS-Verstärkers, was mit ein Grund dafür ist, dass dieser Motor auf die spezifische Beta iS-Verstärkerserie und nicht auf ältere Fanuc-Antriebsgenerationen abgestimmt ist.

Der inkrementelle Betrieb bedeutet, dass die Maschine bei jedem Start die absolute Achsposition durch eine Referenzfahrt ermittelt.

Die CNC fährt die Achse zu ihrer Referenzposition, liest den Marker-Impuls des Encoders, und der Positionszähler wird von diesem Referenzpunkt an eingestellt. Für die Anwendungsarten, die der BiS 1/6000 bedient — Hilfsachsen, Magazinantriebe, Indexiermechanismen — ist dies ein Standard- und erwartetes Betriebsverhalten.

Die Auflösung des b64iA bei 6.000 U/min liefert die Granularität der Geschwindigkeitsrückmeldung, die der Verstärker benötigt, um die Geschwindigkeitsregelschleife bei hohen Wellendrehzahlen sauber zu schließen.

Geschwindigkeitswelligkeit bei 6.000 U/min erscheint als Positionsfehler an der Last — die Encoderauflösung bestimmt, wie präzise der Verstärker diese Welligkeit in Echtzeit messen und korrigieren kann.

Kompatibilität mit Beta iS-Antrieben

Der A06B-0116-B103 ist für die Verwendung mit Servo-Verstärkern der Fanuc Beta iS-Serie ausgelegt. Der Verstärker muss für die Spezifikation des BiS 1/6000 Motors, einschließlich der b64iA-Encoder-Schnittstelle, ausgewählt und parametriert werden.

Beta iS-Verstärker sind mit Fanuc CNC-Steuerungsplattformen kompatibel, einschließlich der 0i-Mate, 0i und verwandten Serien, die mit Beta iS-Antriebssystemen spezifiziert wurden.

Der Motor-Typ-Parameter des Servo-Verstärkers muss vor dem Betrieb der Achse korrekt eingestellt werden.

Eine falsche Einstellung des Motortyps beeinflusst die Geschwindigkeitsregelschleifenverstärkung, die Stromgrenzen und die Skalierung der maximalen Drehzahl — alles kritisch für einen korrekten und sicheren Betrieb bei 6.000 U/min.

Überprüfen Sie diesen Parameter bei jeder Inbetriebnahme eines Motoraustauschs, bevor Sie die Achse mit voller Geschwindigkeit betreiben.

IP65 und die abgedichtete Variante #0100

Der Standard-A06B-0116-B103 verfügt über den Schutzgrad IP65 — vollständige Staubdichtigkeit und Beständigkeit gegen Niederdruckwasserstrahlen aus jeder Richtung.

Für Installationen in sauberen Automatisierungsumgebungen, Schaltschränken oder fern von direkter Flüssigkeitsbelastung ist IP65 ausreichend.

Die Variante mit dem Suffix #0100 desselben Motors (A06B-0116-B103#0100) verfügt über die Schutzart IP67 — Schutz gegen vollständiges Eintauchen — für Installationen in Werkzeugmaschinenumgebungen mit aktiver Kühlmittelbelastung. Bestätigen Sie bei der Bestellung, welcher Schutzgrad für die Anwendung erforderlich ist, und spezifizieren Sie die richtige Variante entsprechend.

FAQ

F1: Was macht den BiS 1/6000 für Hochgeschwindigkeitsanwendungen geeignet im Vergleich zu langsameren Beta iS-Motoren?

Das elektromagnetische Design des BiS 1/6000 ist für geringe Rotor-Trägheit und einen erweiterten Drehzahlbereich optimiert, nicht für maximales Drehmoment. Seine 6.000 U/min-Grenze — erreicht durch sorgfältige Rotorbauweise und Hochfrequenz-Encoder-Rückmeldung — ermöglicht direkte oder leicht untersetzte Antriebe, um Verfahrgeschwindigkeiten zu erreichen, die bei einem Motor mit 2.000 oder 3.000 U/min ein Zwischengetriebe erfordern würden.

Der Kompromiss ist ein begrenztes Dauer-Drehmoment von 1,2 Nm, was den Motor auf Anwendungen mit leichter Last beschränkt. Die Trägheitsanpassung muss vor der Spezifikation gegen die Last überprüft werden.

F2: Warum verwendet dieser Motor eine glatte Welle (SLK) anstelle einer gewellten Welle?

Die glatte gerade Welle eignet sich für Präzisions-Servokupplungen, die den Wellendurchmesser durch Klemmkraft greifen — die Standard-Antriebsanordnung für servo-gekoppelte Kugelgewinde- und Mechanismusantriebe. Bei 1,2 Nm Dauer-Drehmoment übertragen klemmbasierte Kupplungen das Drehmoment zuverlässig ohne Passfeder.

Für Anwendungen mit Stoßbelastungen, hohen Drehmomentumkehrungen oder Kupplungsdesigns, die eine Welle für positive Antriebe benötigen, sollte stattdessen eine gewellte Wellenvariante spezifiziert werden.

F3: Welcher Servo-Antrieb ist mit dem A06B-0116-B103 kompatibel?

Der Motor ist für die Verwendung mit Servo-Verstärkern der Fanuc Beta iS-Serie ausgelegt. Der Verstärker muss den Motortyp BiS 1/6000 und die inkrementelle b64iA-Encoder-Schnittstelle unterstützen und vor der Inbetriebnahme mit dem korrekten Motortyp-Code parametriert werden.

Beta iS-Verstärker lassen sich in Fanuc CNC-Steuerungen der Serien 0i-Mate, 0i und verwandten Serien integrieren. Ältere analoge Fanuc-Antriebsgenerationen sind nicht mit der Encoder-Schnittstelle dieses Motors kompatibel.

F4: Was ist der Unterschied zwischen der Variante B103 und B103#0100?

Der Standard-A06B-0116-B103 verfügt über den Schutzgrad IP65, geeignet für saubere Industrie- und Automatisierungsumgebungen. Die Variante mit dem Suffix #0100 ist eine abgedichtete IP67-Version desselben Motors — identisch in allen elektrischen und mechanischen Spezifikationen, aber mit verbesserter Abdichtung für Kühlmittel- und Flüssigkeitsbelastung in Werkzeugmaschinenanwendungen.

Spezifizieren Sie die Variante #0100, wenn die Motorposition Kühlmittelspritzern oder anhaltendem Flüssigkeitskontakt ausgesetzt ist.

F5: Wie sollte ich einen gebrauchten A06B-0116-B103 vor der Installation inspizieren?

Mit 1,9 kg ist die Handhabung unkompliziert, aber die geringe Größe des Motors bedeutet, dass der Lagerzustand und die Encoder-Gesundheit die Hauptanliegen sind, nicht die Wicklungsintegrität.

Drehen Sie die Welle von Hand und fühlen Sie auf Rauheit oder Widerstand — das vordere Lager eines Hochgeschwindigkeitsmotors erfährt erhebliche Radialbelastung und ist die häufigste Verschleißstelle.

Überprüfen Sie den b64iA-Encoder-Anschluss auf Pin-Korrosion und den Kabelausgang auf Beschädigungen.

Prüfen Sie die glatte Wellenoberfläche auf Fressspuren oder Beschädigungen durch Kupplungskontakt. Messen Sie den Wicklungswiderstand über alle drei Phasen auf Gleichmäßigkeit. Ein Testlauf auf Nenndrehzahl mit Überprüfung des Encodersignals ist der richtige Standard, bevor eine gebrauchte Einheit wieder in den Produktionsbetrieb genommen wird.
