FANUC A06B-6089-H101 — Alpha SVU1-12: Die einachsige Grundlage

Eine Achse. Eine Einheit. Komplett.

Wenn ein Maschinenbauer eine CNC-Achsenantriebsinstallation spezifiziert, konkurrieren zwei Philosophien. Die erste konsolidiert mehrere Achsen in gemeinsamen Modulen, die aus einem gemeinsamen DC-Bus gespeist werden — effizient in Bezug auf Schrankplatz und Energierückgewinnung, aber eng gekoppelt: Ein Stromversorgungsausfall legt jede Achse auf diesem Bus lahm. Die zweite behandelt jede Achse als unabhängige elektrische Einheit, jede mit eigenem Gleichrichter, eigener AC-Speisung, eigener Fehlergrenze. Der A06B-6089-H101 basiert auf der zweiten Philosophie.

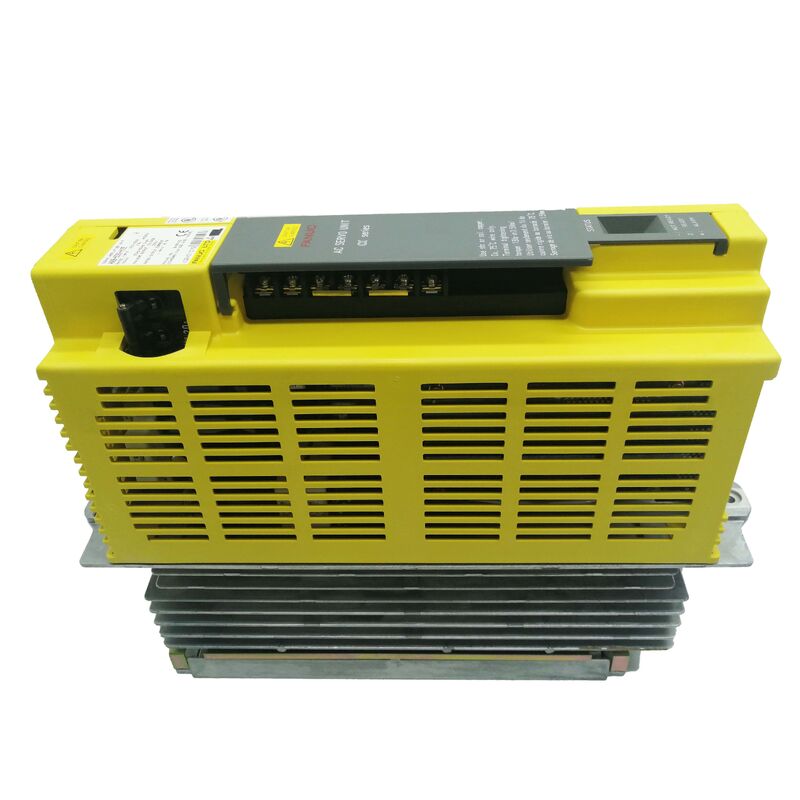

Bezeichnet als SVU1-12 innerhalb der FANUC Alpha-Serie, handelt es sich um eine einachsige Servo-Verstärkereinheit, die die L-Achse mit einer Nennleistung von 3,0 A antreibt. Die Bezeichnung "SVU" steht für Servo-Verstärkereinheit — ein eigenständiges Design mit integriertem Gleichrichter, der den dreiphasigen Wechselstrom direkt in den internen DC-Bus umwandelt, ohne Abhängigkeit von einem externen Netzteilmodul. Die "1" steht für eine einzelne Achse. Die "12" ist die Stromklasse: 3,0 A Dauerstrom, passend für Alpha-Motoren im Bereich von α1/3000 bis α2/3000.

Was das praktisch bedeutet, ist einfach: Bringen Sie 200–230 V dreiphasigen Wechselstrom an die Einheit, schließen Sie das Motorstromkabel an, führen Sie das Encoder-Feedback durch, verdrahten Sie die PWM-Schnittstelle mit der CNC und die Achse ist betriebsbereit. Es gibt nichts weiter zu installieren, keinen Bus zu konfigurieren, keine gemeinsamen Komponenten, die zuerst überprüft werden müssen. Wenn diese Einheit ausfällt, stoppt nur diese Achse. Der Rest der Maschine läuft weiter.

Sande Electric führt den A06B-6089-H101 in neuem und gebrauchtem Zustand, mit weltweitem Versand innerhalb von 0–3 Werktagen.

Wo SVU1-12 hineinpasst: Die 6089 Einachs-Reihe

Innerhalb der 6089 SVU1-Unterfamilie bot FANUC zwei Stromklassen an. Der H101 läuft mit 3,0 A (Klasse 12), und der H102 läuft mit 5,9 A (Klasse 20, bezeichnet als SVU1-20). Beide Einheiten sind physisch ähnlich und verwenden die gleiche PWM-Schnittstelle Typ A. Die Wahl zwischen ihnen hängt ausschließlich vom angeschlossenen Motor ab.

Die Nennleistung von 3,0 A des H101 passt zu Motoren am unteren Ende des Alpha-Katalogs — insbesondere dem α1/3000 und α2/3000. Dies sind kompakte Motoren, die an Achsen mit geringeren Drehmomentanforderungen eingesetzt werden: kleine Drehmaschinen, zusätzliche Drehachsen, Werkzeugmagazine an Bearbeitungszentren oder jede Anwendung, bei der die mechanische Last moderat und die Eilganggeschwindigkeiten kurz sind. Der Versuch, einen physisch größeren Alpha-Motor am H101 zu betreiben, ist kein praktikabler Ersatz — der Motor zieht mehr Strom, als die Ausgangsstufe des Verstärkers verkraften kann, und der thermische Schutz schaltet die Achse bei jeder nennenswerten Last ab.

Der H102 (SVU1-20) deckt die nächste Stufe ab: α2/3000, α3/3000, α4/4000. Wenn der installierte Motor an Ihrer Maschine in diese Klasse fällt, ist der H101 nicht das richtige Teil. Die Daten auf dem Motortypenschild und der Servo-Motorcode der CNC (Parameter 2020) sind die beiden schnellsten Möglichkeiten, um zu bestätigen, welche SVU1-Variante die Maschine vor der Bestellung tatsächlich benötigt.

Die Architektur hinter der Einheit: Warum PWM Typ A immer noch wichtig ist

Der A06B-6089-H101 verwendet eine PWM-Schnittstelle Typ A, um mit der CNC zu kommunizieren. Dies ist die parallele digitale Schnittstelle, die FANUCs frühere CNC-Generationen vor der Einführung des FSSB (Fanuc Serial Servo Bus) über Glasfaser nutzten. An Maschinen mit Steuerungen der Serie 15, 16, 18 oder 21 — den Nicht-i-Generationen — gibt die Servo-Steuerplatine im Inneren der CNC PWM-Signale aus, die über ein Kabelbündel direkt zur Verstärkereinheit geleitet werden. Die Alpha SVU-Familie wurde genau für diese Schnittstelle entwickelt.

Die Typ-A-Bezeichnung ist wichtig, da FANUC auch Einheiten mit einer Typ-B-Schnittstelle hergestellt hat und die beiden elektrisch nicht austauschbar sind, obwohl sie in einigen Fällen ähnliche Formfaktoren aufweisen. Typ A verwendet spezifische Pinbelegungen und Signalprotokolle, die sich von Typ B unterscheiden; der Austausch des einen durch den anderen führt zu sofortigen Kommunikationsfehlern zwischen der CNC und dem Antrieb, nicht nur zu Leistungseinbußen. Um festzustellen, ob eine Maschine Typ A oder Typ B verwendet, ist die schnellste Bestätigung ein Blick auf die Bezeichnung der Servo-Schnittstellenplatine der CNC — die Generation der Platine gibt an, welchen Schnittstellentyp sie unterstützt.

Für die 6089 H1xx-Reihe verwenden alle Einheiten Typ A. Es gibt keine Typ-B-Variante innerhalb der SVU1-Unterfamilie.

Technische Spezifikationen

Einachsig vs. Mehrachsig SVU: Eine praktische Installationsüberlegung

Die Familie 6089 umfasst auch die Varianten SVU2 (zwei Achsen) und SVU3 (drei Achsen). Da eine mehrachsige Einheit mehr Achsen pro Gehäuse verarbeitet, sind SVU2 und SVU3 aus Sicht der Schrankökonomie attraktiv. Warum würde ein Maschinenbauer oder Wartungsingenieur stattdessen mehrere SVU1-Einheiten wählen?

Einige Szenarien begünstigen den einachsigen Ansatz. Erstens, physikalische Nähe: Ein Bearbeitungszentrum, bei dem jeder Achsenantrieb in einem kleinen Gehäuse in der Nähe des Servomotors montiert ist, anstatt in einem zentralen Schrank konsolidiert zu sein, profitiert von kürzeren Motorstromkabeln und einer einfacheren Kabelführung. Der SVU1 ist klein genug, um in engen Räumen in der Nähe der angetriebenen Achse montiert zu werden. Zweitens, Fehlerisolierung: Mit separaten SVU1-Einheiten pro Achse legt ein ausgefallener Antrieb nur diese Achse lahm. Die Maschine kann möglicherweise immer noch teilweise oder im Einachsenmodus laufen, während die ausgefallene Einheit beschafft und ersetzt wird. Bei einem dreiachsigen SVU3 legt ein Komponentenausfall alle drei Achsen gleichzeitig lahm. Drittens, Ersatzlogistik: SVU1-Einheiten desselben Typs sind zwischen den Achsen austauschbar, wodurch eine einzelne Ersatzteileinheit ein Backup für jede L-Achsen-Antriebseinheit an der Maschine ist und nicht für eine bestimmte mehrachsige Kombination.

Für jede Maschine, die kontinuierlich in der Produktion läuft, rechtfertigt allein das Argument der Fehlerisolierung oft eine einachsige Architektur.

7-Segment-LED-Alarmreferenz: SVU1-12 Fehlercodes

Der A06B-6089-H101 zeigt Fehlercodes auf der 7-Segment-LED an, die auf der Vorderseite der Einheit sichtbar ist. Wenn die Maschine unerwartet stoppt und der Servo-Alarmbildschirm auf der CNC einen Servo-Fehler meldet, ist die direkte Überprüfung dieser Anzeige am Antrieb der schnellste erste Diagnose-Schritt. Häufige Codes sind:

• 1 — Überspannung am DC-Bus (AC-Eingangsspannung und Regenerationsbedingungen prüfen)
• 2 — Unterspannung am DC-Bus (dreiphasige Eingangsspannung an den Klemmen der Einheit prüfen)
• 3 — DC-Bus-Unterspannung nach erster Aufladung (Phasenausfall oder Sicherungszustand)
• 8 — Überstrom an der L-Achse (Motorwicklung oder Kabelisolationsproblem; vor dem Austausch der Einheit prüfen)
• A — IPM (Intelligent Power Module) Fehler in der Ausgangsstufe (Hardwarefehler der Einheit)
• 9 — Überlastung des Regenerationsentladungskreises (Regeneration übersteigt die Kapazität der Einheit; Bremszyklus prüfen)

Eine "8" oder ein Überstromalarm an einem SVU1-12, der sofort nach der Achsenaktivierung auftritt — und nicht nach einiger Bewegungszeit — deutet fast immer auf einen Wicklungsfehler im angeschlossenen Motor oder einen Kabelisolationsbruch hin, nicht auf einen defekten Verstärker. Ein Test des Motorisolationswiderstands (Megger-Test zwischen Motorwicklungsanschlüssen und Motorrahmen, bei abgezogenem Motorkabel am Antriebsende) ist der richtige erste Schritt, bevor der H101 selbst als defekt eingestuft wird.

Bestellung, Zahlung & Versand

Globaler Versand per DHL und FedEx innerhalb von 0–3 Werktagen nach bestätigter Zahlung. Kombinierter Versand ist bei Bestellung mehrerer Einheiten verfügbar.

Akzeptierte Zahlungsmethoden:

• Banküberweisung (T/T) — jeder Bestellwert
• PayPal — Bestellungen bis zu 500 USD
• Western Union — jeder Bestellwert

Einfuhrzölle und Steuern sind vom Käufer am Bestimmungsort zu tragen.

Garantie & Rückgaberecht

Rücksendungen werden akzeptiert, wenn eine Einheit beschädigt, unvollständig oder nicht wie beschrieben ankommt — oder wenn die Einheit innerhalb von 4 Tagen nach Erhalt als nicht funktionsfähig bestätigt wird. Das Garantieetikett muss auf jedem zurückgegebenen Artikel intakt sein. Die Kosten für die Rücksendung gehen zu Lasten des Käufers. Rücksendungen aufgrund falscher Bestellung oder Meinungsänderung werden nicht akzeptiert.

Häufig gestellte Fragen

F1: Wie bestätige ich, ob meine Maschine einen H101 (SVU1-12, 3,0 A) oder einen H102 (SVU1-20, 5,9 A) benötigt?

A: Die definitive Prüfung ist das Motortypenschild des Achsenmotors, der derzeit an der Maschine installiert ist. Wenn der Motor ein α1/3000 oder α2/3000 ist, ist der H101 die richtige Wahl. Wenn der Motor ein α2/3000 in einer Anwendung mit höherem Bedarf oder ein α3/3000, α4/4000 oder höher ist, wird der H102 (SVU1-20, 5,9 A) benötigt. Eine sekundäre Prüfung ist der CNC-Servo-Parameterbildschirm — navigieren Sie zu den Servo-Parametern und lesen Sie Parameter 2020 (Motorcode) für die betroffene Achse. Gleichen Sie diesen Code mit der Motorcode-Tabelle in der Servo-Dokumentation der Maschine ab; der Code gibt das Motormodell an, das Ihnen direkt sagt, welche Stromklasse des Verstärkers benötigt wird. Gehen Sie nicht davon aus, dass der installierte Verstärker die richtige Spezifikation für die Maschine hat — frühere Wartungsarbeiten könnten einen falschen Ersatz eingebaut haben.

F2: Was bedeutet der Zustand "Neu werkseitig versiegelt" für diese Einheit und wie unterscheidet er sich von einer gebrauchten, geprüften Einheit?

A: Neu werkseitig versiegelt (NFS) bedeutet, dass die Einheit nie in einer Maschine installiert oder mit Strom versorgt wurde. Sie wurde aus der originalen, versiegelten FANUC-Verpackung entnommen und in kontrollierter Lagerung aufbewahrt. Die Einheit behält ihr ursprüngliches FANUC-Garantieetikett, alle Anschlussabdeckungen und die Verpackungsmaterialien, wie sie ab Werk geliefert wurden. Dieser Zustand hat unsere 12-monatige Lagergarantie. Eine gebrauchte, geprüfte Einheit hingegen wurde zuvor in Produktionsanlagen installiert, ausgebaut (entweder aufgrund von Maschinen-Upgrades, Stilllegung von Maschinen oder Fehlerbehebung) und vor dem Wiederverkauf auf alle elektrischen Parameter getestet. Gebrauchte Einheiten haben eine 3-monatige Garantie. Für Maschinen in kontinuierlicher Produktion mit hohen Verfügbarkeitsanforderungen eliminiert NFS-Bestand jede Unsicherheit über die vorherige Betriebshistorie und ist die empfohlene Wahl.

F3: Das PWM-Schnittstellenkabel zwischen meiner CNC und dem A06B-6089-H101 scheint intakt zu sein, aber die CNC zeigt sofort nach dem Einschalten einen Servo-Kommunikationsfehler an. Was sollte überprüft werden, bevor der Antrieb als defekt eingestuft wird?

A: PWM-Schnittstellenalarme beim Start ohne vorherige Bewegung sind häufiger ein Verbindungsproblem als ein Hardwarefehler des Antriebs. Überprüfen Sie in dieser Reihenfolge: Überprüfen Sie zuerst, ob der Stecker des Schnittstellenkabels sowohl an der CNC-Servo-Platine als auch an der SVU1-Einheit vollständig sitzt — ein teilweises Einstecken eines Mehrfachsteckers kann eine oder mehrere Signalleitungen unterbrechen, die der Antrieb zur Bestätigung der Kommunikation benötigt. Zweitens, inspizieren Sie das Steckergehäuse an beiden Enden auf verbogene oder zurückgedrückte Pins; ein Pin, der von außen richtig sitzt, kann von innen den Kontakt verloren haben. Drittens, wenn die Maschine unbenutzt stand, prüfen Sie auf Korrosion an den Steckerkontakten — die PWM-Schnittstelle arbeitet mit niedrigen Signalpegeln, bei denen selbst leichte Oxidation die Kommunikation unterbrechen kann. Reinigen Sie die Kontakte mit einem geeigneten Kontaktreiniger, wenn Korrosion sichtbar ist. Erst nachdem Sie sichergestellt haben, dass Kabel und Stecker vollständig in Ordnung sind, sollte der Antrieb selbst als Fehlerquelle betrachtet werden.

F4: Kann ein A06B-6089-H101 (SVU1-12) einen Beta-Serienmotor anstelle eines Alpha-Motors als vorübergehende Maßnahme antreiben?

A: Nicht ohne Risiko und im Allgemeinen nicht einmal vorübergehend empfohlen. Die 6089 SVU-Familie ist für Alpha-Serienmotoren spezifiziert, und die Motorcode-Parameter in der CNC sind entsprechend konfiguriert. Beta-Serienmotoren haben andere elektrische Eigenschaften — andere Wicklungsinduktivität, andere Encoder-Feedback-Protokolle und andere Stromregelungs-Tuning-Parameter. Der Betrieb eines Beta-Motors an einem Alpha SVU kann zu Oszillationen, Stromausreißern oder Servo-Fehlern führen, je nachdem, wie stark die Motorparameter vom Alpha-Profil abweichen, das die Steuereinheit des Verstärkers erwartet. Selbst wenn der Motor physisch ohne sofortigen Alarm läuft, arbeitet der Antrieb außerhalb seines ausgelegten Parameterbereichs und kann eine ungenaue Positions- und Geschwindigkeitsregelung erzeugen. Der richtige Ansatz, wenn ein Alpha-Motor nicht verfügbar ist, ist, auf den richtigen Motor zu warten, anstatt mit einem inkompatiblen Typ zu überbrücken.

F5: Gibt es einen direkten modernen FANUC-Ersatz für den A06B-6089-H101, der ohne Änderung der CNC ausgetauscht werden kann?

A: Es gibt keinen direkten Drop-in-Ersatz in der aktuellen FANUC-Produktion. Die 6089 SVU-Familie verwendet eine PWM-Schnittstelle Typ A, die an ältere CNC-Generationen (Serie 15, 16, 18, 21 nicht-i) gebunden ist. Moderne FANUC-Antriebe verwenden eine FSSB-Glasfaserschnittstelle und erfordern i-Serien-CNCs. Der Austausch eines modernen Antriebs gegen einen H101 an einer Maschine mit einer Nicht-i-CNC würde den Austausch der Servo-Schnittstellenplatine der CNC erfordern, was in den meisten Fällen den Austausch der CNC selbst bedeutet — ein Investitionsprojekt, kein Komponententausch. Die praktische Lösung, um Maschinen auf diesen Legacy-Systemen am Laufen zu halten, ist die Bevorratung von getesteten H101-Einheiten. Angesichts des Fertigungsalters der 6089-Serie wird die Verfügbarkeit von Neuware ab Werk im Laufe der Zeit immer geringer; die Sicherung eines Vorrats von zwei oder drei Einheiten für stark genutzte Maschinen ist eine sinnvolle Wartungsstrategie. Kontaktieren Sie uns, um Mengenrabatte zu besprechen, wenn Ihr Betrieb mehrere Maschinen dieses Typs hat.
