FANUC A06B-6089-H201 Alpha Servo-Verstärker SVU2-12/12

Übersicht

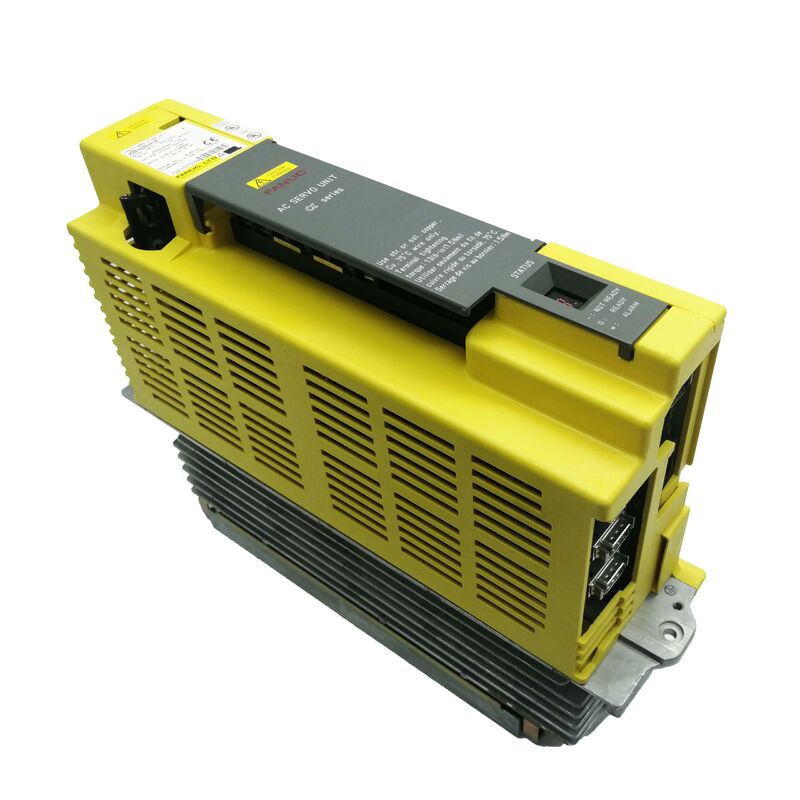

Der A06B-6089-H201 ist ein 2-Achsen FANUC Alpha Servo-Verstärker offiziell bezeichnet als SVU2-12/12 im Handbuch der Alpha-Serienbeschreibungen.

Das Handbuch listet ihn als ein ausgewogenes Zwei-Achsen-Modell mit Gruppe A / Gruppe A Motorpaarung, und die entsprechende Spezifikationstabelle weist 3,0 A Nennstrom und 12 A Spitzenstromgrenze sowohl für die L-Achse und M-Achse zu.

Diese ausgewogene Struktur ist die eigentliche Identität des H201. Es ist nicht einfach nur “ein Zwei-Achsen-Alpha-Antrieb.” Es ist ein sehr spezifischer Zwei-Achsen-Verstärker, bei dem beide Kanäle in dieselbe Niedrigstromklasse fallen.

Für technische Käufer ist das wichtig, da es ihnen genau sagt, zu welcher Art von Maschinenarchitektur dieses Modell gehört: ein Verstärkergehäuse, das zwei abgestimmte Servo-Kanäle bedient, anstatt zwei ungleiche Achsen oder eine größere Anordnung mit gemischter Kapazität.

Technische Daten

Anwendung und typische Verwendung

In praktischen Maschinenanwendungen eignet sich der H201 gut für Doppelvorschubachsenanordnungen, bei denen beide Kanäle eine vergleichbare Stromkapazität benötigen. Dies deutet typischerweise auf CNC-Achsensysteme hin, bei denen zwei leichtere Achsen in einem Verstärkergehäuse zusammengefasst sind, anstatt in einzelne Ein-Achsen-Einheiten aufgeteilt zu werden.

Diese Anwendungsbeschreibung ist eine Schlussfolgerung aus der offiziellen 12/12-Bezeichnung des Modells und der ausgewogenen Stromtabelle.

Das macht den A06B-6089-H201 besonders wertvoll in älteren FANUC Alpha-Systemen, bei denen der ursprüngliche Maschinenbauer den Schrank, die Motorpaarung und die Antriebstopologie um diese exakte Zwei-Achsen-Klasse herum entworfen hat.

In diesen Fällen hilft ein exakter H201-Ersatz, die ursprüngliche Achsenstruktur zu erhalten, reduziert Verkabelungsänderungen und hält die Maschine näher an ihrer beabsichtigten Steuerlogik. Für Wartungsteams bedeutet dies oft eine kürzere Wiederinbetriebszeit und weniger vermeidbare Inkompatibilitäten nach der Installation.

Dies ist eine technische Schlussfolgerung, die auf der offiziellen Zwei-Achsen-Modellklasse und der Stromstruktur basiert.

Warum dieses Modell im Service wichtig ist

Ein Grund, warum der H201 nützlich bleibt, ist, dass er ein sehr spezifisches Ersatzproblem löst. Wenn die installierte Maschine um einen ausgewogenen 12/12 Zwei-Achsen-Verstärker herum gebaut wurde, kann der Austausch durch eine andere Zwei-Achsen-Klasse die elektrische Passung der beiden Servo-Kanäle verändern, auch wenn der Verstärker ähnlich aussieht.

Für ältere Alpha-Systeme ist diese Präzision wichtig. Der Wert des H201 liegt nicht darin, dass er universell einsetzbar ist, sondern dass er die ursprüngliche Zwei-Achsen-Strombalance intakt hält.

Dies ist eine Schlussfolgerung aus der offiziellen Bezeichnung und der Spezifikationstabelle des Modells.

Ein weiterer praktischer Vorteil ist die Einfachheit. Im Vergleich zu einem größeren Verstärker mit gemischter Kapazität kann ein ausgewogenes 12/12-Modul in Systemen, in denen beide Achsen zur selben Motorklasse gehören, einfacher validiert werden.

Dies entbindet nicht von der Notwendigkeit, die installierte Teilenummer zu überprüfen, erleichtert aber die Positionierung des Produkts für Käufer, die einen sauberen, exakten Modell-für-Modell-Ersatz wünschen. Dies ist eine technische Schlussfolgerung, die auf der Klassifizierung Gruppe A / Gruppe A des Handbuchs basiert.

FAQ

F1: Was ist die genaue FANUC-Bezeichnung für A06B-6089-H201?
Das Handbuch der Alpha-Beschreibungen identifiziert ihn als SVU2-12/12. Das bedeutet, es ist ein Zwei-Achsen Alpha Servo-Verstärker mit zwei abgestimmten 12er-Klassen-Kanälen.

Diese offizielle Bezeichnung ist weitaus nützlicher als eine generische Verkaufsphrase, da sie einem Techniker mitteilt, wie der Verstärker elektrisch aufgebaut ist.

F2: Was bedeutet die 12/12-Struktur im realen Maschineneinsatz?
Es bedeutet, dass beide Servo-Kanäle in derselben Klasse eingestuft sind: 3,0 A Nennstrom und 12 A Spitzenstromgrenze auf beiden Achsen. In der Praxis macht dies die Einheit für Maschinen geeignet, bei denen zwei leichtere Achsen sich ein Verstärkergehäuse teilen und im Wesentlichen dieselbe Ausgangsklasse benötigen.

Das ist der Hauptgrund, warum sich der H201 von gemischten Modellen wie 12/20 oder 12/40 unterscheidet.

F3: Für welche Anwendungen eignet sich dieses Modell am besten?
Es eignet sich am besten für CNC-Servo-Layouts, bei denen zwei vergleichbare Vorschubachsen in einem Alpha-Verstärker zusammengefasst sind.

Ein gängiges Beispiel wären ältere Maschinenkonfigurationen, bei denen die Achsenpaare ursprünglich um einen Niedrigstrom-Zwei-Achsen-Verstärker herum entwickelt wurden.

Diese Anwendungsbeschreibung ist eine Schlussfolgerung aus der offiziellen 12/12-Bezeichnung und der Stromtabelle, keine Zeile aus einer Marketingbroschüre.

F4: Warum ist die exakte Modellübereinstimmung für H201 wichtig?
Da in der Alpha-Familie die Strompaarung Teil der Produktidentität ist.

Ein Zwei-Achsen-Verstärker ist nicht einfach austauschbar, nur weil er auch zwei Achsen hat. Wenn die ursprüngliche Maschine einen ausgewogenen 12/12-Verstärker erwartet, kann der Austausch durch eine andere Klasse die elektrische Passung der Achsenkanäle beeinträchtigen und die Inbetriebnahme erschweren.

Die offizielle Spezifikationstabelle ist genau das, was einem Käufer hilft, diesen Fehler zu vermeiden.

F5: Was sollte vor der Bestellung dieses Teils überprüft werden?
Zuerst sollte die installierte Bestellspezifikation bestätigt werden, gefolgt von der Motorpaarung der Maschine, der Achsenanordnung und dem Kontext der Schaltschrankverdrahtung.

Da das Handbuch dieses Modell mit Gruppe A / Gruppe A-Anwendungen verknüpft, ist diese Gruppierung auch bei der Überprüfung nützlich. Im Service ist der sicherste Ansatz immer, die exakte Verstärkerklasse abzugleichen, bevor man die Kompatibilität allein anhand des Aussehens annimmt.
