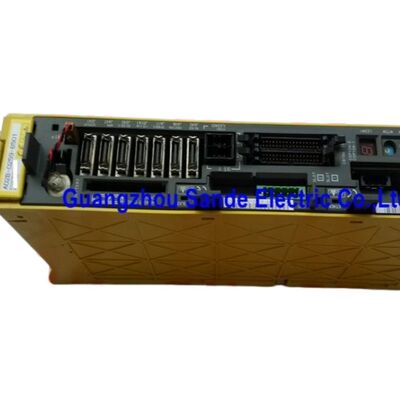

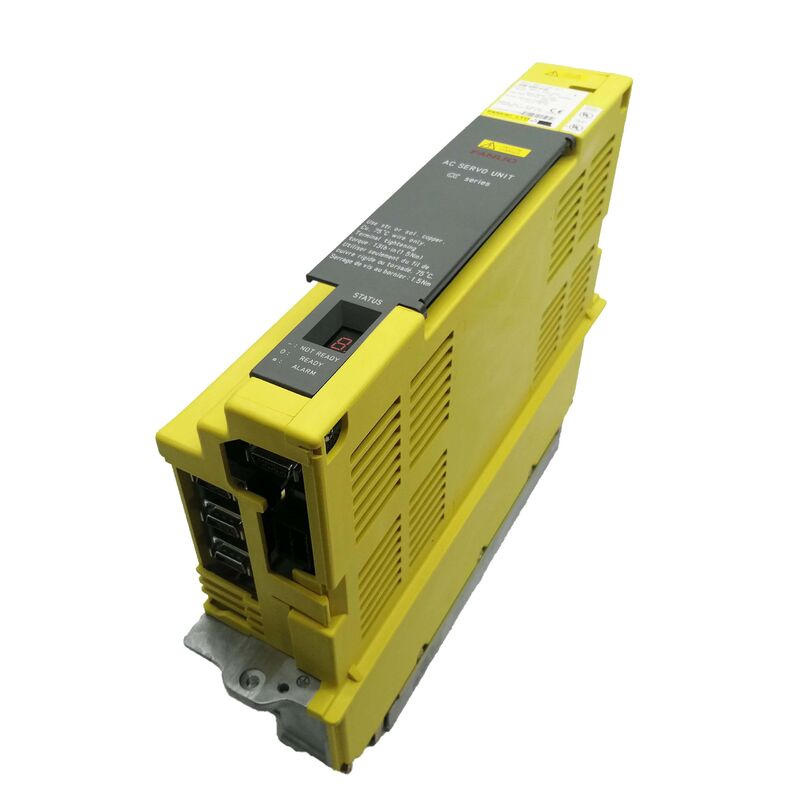

Fanuc Spindelverstärkermodul A06B-6089-H106 A06B6089H106 A06B-6089-H106

Fanuc A06B-6089-H106 | Alpha Servo-Verstärkereinheit — SVU1-130, einachsig, 200–230VAC / 27A Eingang, 52,2A / 230V Ausgang, PWM Typ B, eigenständige Stromversorgung

Übersicht

Die Fanuc A06B-6089-H106 ist die SVU1-130 — die größte einachsige Einheit in Fanucs Alpha-Servo-Verstärkerserie A06B-6089 (SVU), ausgelegt für 52,2A Dauerstromausgang bei einem Eingang von 200–230VAC, 27A.

Die SVU-Serie unterscheidet sich architektonisch von der SVM-Modulserie: Während die SVM-Module auf ein externes PSM (Power Supply Module) zur Bereitstellung des gemeinsamen DC-Busses angewiesen sind, enthalten die SVU-Einheiten ihre eigene integrierte Stromversorgung, die ihren eigenen Netzwechselstromeingang direkt gleichrichtet und den internen DC-Bus erzeugt, von dem die Ausgangsstufe arbeitet.

Dieses eigenständige Design verleiht der SVU eine vollständige Standortfreiheit innerhalb der Maschine — überall dort, wo Drehstromnetzspannung verfügbar ist, kann eine SVU montiert und nur über das PWM-Schnittstellenkabel mit der CNC verbunden werden.

Die Ausgangskapazität von 52,2A der SVU1-130 platziert sie fest in der Klasse der Schwerlastachsen für eine eigenständige Alpha-Servo-Einheit. Ihre Standard-Motorpaarung ist der α40/3000 — ein großformatiger Alpha-Servomotor, der bei Nenndrehzahl ein anhaltend hohes Drehmoment liefert und auf schweren CNC-Werkzeugmaschinenachsen eingesetzt wird, bei denen Spindeldurchmesser, Wagenmasse und Schnittkräfte einen anhaltenden Strom erfordern, der über das hinausgeht, was leichtere Servomotoren liefern können.

Die drei IGBT-Transistoren im H106 (im Vergleich zu den einzelnen IPM-Modulen in kleineren SVU-Einheiten) spiegeln den Design-Headroom wider, der für dieses Stromniveau erforderlich ist.

Als Spitze der einachsigen SVU1-Serie ist die H106 per Definition die leistungsstärkste eigenständige Alpha-Einheit.

Diese Eigenschaft macht sie zu einer logischen Wahl für Werkzeugmaschinen, bei denen eine bestimmte Achse einen hohen Dauerstrom benötigt, der Maschinenbauer jedoch die zusätzliche Infrastruktur eines vollständigen SVM/PSM-Stacks für diese einzelne Schwerlastachse vermeiden möchte — die SVU wird direkt am Motorstandort mit einem kurzen Stromkabel positioniert, anstatt Hochstrom-Motorleitungen über die gesamte Maschinenlänge zu führen.

Wichtige Spezifikationen

SVU-Architektur — Eingebaute Stromversorgung, Flexibilität bei der Ferninstallation

Das definierende Merkmal jeder SVU-Einheit — und der Grund, warum diese Produktfamilie neben dem SVM/PSM-Modulsystem existiert — ist der integrierte AC-zu-DC-Wandler.

Der interne Netzteilbereich der SVU empfängt einen Drehstrom-AC-Eingang, gleichrichtet ihn auf eine interne DC-Busspannung und speist diese in die IGBT-Ausgangsstufe ein, die den Servomotor antreibt. Diese Integration eliminiert die Abhängigkeit von einem zentralen PSM für die von der SVU abgedeckte Achse.

In der praktischen Werkzeugmaschinenkonstruktion bedeutet dies Installationsoptionen, die das SVM-System nicht bieten kann. Ein großer Drehtisch am weit entfernten Ende eines Maschinenbetts, eine unabhängig montierte Z-Achsen-Spindelmontage oder ein Portalquerbalkenschlitten — jeder dieser kann seine eigene SVU-Einheit lokal montiert haben, die nur über das PWM-Schnittstellenkabel und eine AC-Stromversorgung mit dem Schaltschrank der Maschine verbunden ist.

Das Motorkabel ist kurz — nur von der SVU zum benachbarten Motor — anstatt die gesamte Maschinenlänge von einem zentralen Schrank zu durchlaufen.

Die drei IGBT-Transistoren der SVU1-130 (im Gegensatz zum einzelnen IPM im kleineren SVU1-80) bieten die Stromkapazität und den Spitzenstrom-Headroom, den die Beschleunigungseigenschaften des α40-Motors erfordern.

Diese Transistoren und die internen Sicherungen sind die primär wartungsfähigen Komponenten innerhalb der Einheit; die Verdrahtungsplatine und die Steuerplatine werden nicht separat verkauft, sondern bei spezialisierten Reparaturen behandelt.

PWM-Typ-B-Schnittstelle

Die A06B-6089-H106 verwendet das PWM-Typ-B-Kommunikationsprotokoll — die gleiche serielle PWM-Schnittstelle der Alpha-Serie, die auch von den A06B-6080 SVM Typ B Modulen verwendet wird.

Die CNC-Steuerungsserie der Maschine bestimmt, ob Typ B korrekt ist: Steuerungen der Serie 0-D, 16B, 18B und 21B verwenden Typ B, während Steuerungen der Serie 0-C, 16A, 18A und 21A Typ A verwenden.

Die SVU1-130 kommuniziert mit der CNC über ein dediziertes PWM-Kabel von der Servoachsen-Schnittstellenkarte der CNC. Dies ist eine Punkt-zu-Punkt-Verbindung — ein Kabel pro Achse — im Gegensatz zum gemeinsamen seriellen Bus, der von späteren FSSB-basierten Verstärkersystemen verwendet wird.

Die Prüfung der SVU1-130 sollte an einer Steuerung der Serie 0 Modell D mit einer Typ-B-Achsenkarte durchgeführt werden, was die primäre Steuerung Generation ist, für die diese Einheit entwickelt wurde.

Geprüfte Einheiten, die auf dieser Steuerung Generation mit einem geeigneten α40-Klassenmotor verifiziert wurden, haben nicht nur die Ausgangsstufentransistoren, sondern auch die PWM-Dekodierungs- und Stromregulierungsfunktionen der Steuerplatine validiert.

FAQ

F1: Die A06B-6089-H106 verfügt über eine eingebaute Stromversorgung — benötigt sie trotzdem eine Verbindung zum Alpha PSM?

Nein. Die eingebaute Stromversorgung der SVU-Einheit arbeitet vollständig über ihren eigenen Drehstrom-AC-Anschluss. Sie verfügt über keinen DC-Bus-Anschluss und benötigt kein externes PSM. Die CNC wird nur über das PWM-Schnittstellenkabel mit der SVU verbunden.

Die Stromversorgung der Einheit erfolgt über Drehstrom-AC aus der Stromverteilung der Maschine, getrennt von der Alpha-Modulschine des Antriebsschranks.

Dies ist die grundlegende Designunterscheidung zwischen der SVU (eigenständig) und der SVM (benötigt PSM DC-Bus).

F2: Was ist der α40/3000 Motor und warum passt die SVU1-130 speziell dazu?

Der α40/3000 ist ein großformatiger AC-Servomotor der Alpha-Serie mit einem Nenn-Dauerstrom von 40 N·m bei 3000 U/min — einer der größten Motoren der Alpha-Serie im Standardproduktprogramm.

Er zieht einen anhaltend hohen Strom bei voller Bearbeitungslast und erfordert die Nenn-Dauerstromleistung von 52,2A der SVU1-130, um das Drehmoment während der Schneidvorgänge ohne Überstromalarme des Antriebs aufrechtzuerhalten.

Die Verwendung einer kleineren SVU-Einheit an einem α40-Motor würde unter Volllastbedingungen Überstromalarme verursachen. Die Übereinstimmung zwischen der Nennstromstärke des Motors und der Ausgangsleistung des Verstärkers ist der wesentliche Kompatibilitätsparameter.

F3: Wie schneidet die SVU1-130 im Vergleich zur SVU1-80 (A06B-6089-H105) aus derselben Serie ab?

Beide sind einachsige, eigenständige Alpha-Servo-Einheiten mit eingebauten Stromversorgungen und PWM-Typ-B-Schnittstelle. Die SVU1-80 liefert 18,7A Ausgang (passend zu α12-Klassenmotoren) bei einem Eingang von 17A, mit einem einzelnen IPM-Transistor.

Die SVU1-130 liefert 52,2A Ausgang (passend zu α40-Klassenmotoren) bei einem Eingang von 27A, mit drei IGBT-Transistoren.

Die SVU1-130 hat etwa die dreifache Stromausgangsleistung der SVU1-80 und ist für proportional schwerere Maschinenachsen ausgelegt. Beide haben eine ähnliche physische Verpackung — das eigenständige SVU-Format —, aber die H106 ist physisch größer, um ihre Drei-Transistor-Ausgangsstufe aufzunehmen.

F4: Welche Alarmcodes zeigen einen Fehler in der A06B-6089-H106 an?

Die 7-Segment-LED-Anzeige der SVU-Einheit zeigt Alarmcodes an, die spezifisch für die SVU-Serie sind. Häufige Codes sind: Alarm 1 (interner Lüfterfehler oder niedrige 5V), Alarm 3 (DC-Bus-Sicherung durchgebrannt oder Überstrom), Alarm 5 (DC-Link-Unterspannung — AC-Eingang prüfen), Alarm 8 (L-Achsen-Überstrom — Motorisolation auf Hunderte von Megaohm prüfen) und Alarm 9 (L-Achsen-IPM-Alarm). Der übliche erste Schritt bei Alarm 8 oder 9 ist das Trennen der Motorstromkabel und das Prüfen des Isolationswiderstands des Motors.

Wenn der Alarm nach dem Trennen der Kabel verschwindet, liegt der Fehler im Motor oder Kabel, nicht in der SVU-Einheit.

F5: Kann die A06B-6089-H106 repariert werden oder ist nur ein Austausch möglich?

Reparaturen sind von Spezialisten erhältlich. Die drei IGBT-Transistoren sind die am häufigsten ausgetauschten Komponenten — sie fallen aus, wenn ein Isolationsbruch des Motors zu einem Durchstromfehler zur Ausgangsstufe führt. Interne Sicherungen und der Lüfter sind routinemäßige Ersatzteile.

Die Verdrahtungsplatine (A20B-2002-0050) und die Steuerplatine (A20B-2002-003x) werden von Fanuc nicht separat verkauft, aber spezialisierte Reparaturwerkstätten führen sie als Servicebestand und beheben Platinenfehler bei der Aufarbeitung.

Austausch — die defekte Einheit liefern und eine geprüfte, garantierte, überholte SVU1-130 erhalten — ist der schnellste Weg zurück zur Produktion in einer Maschinenausfallsituation.
