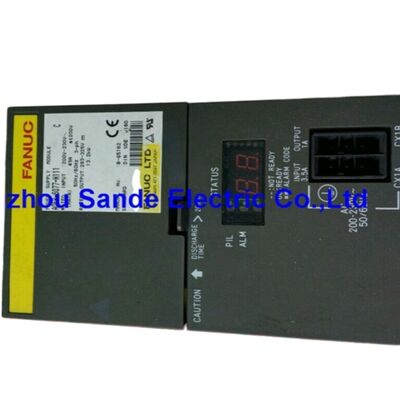

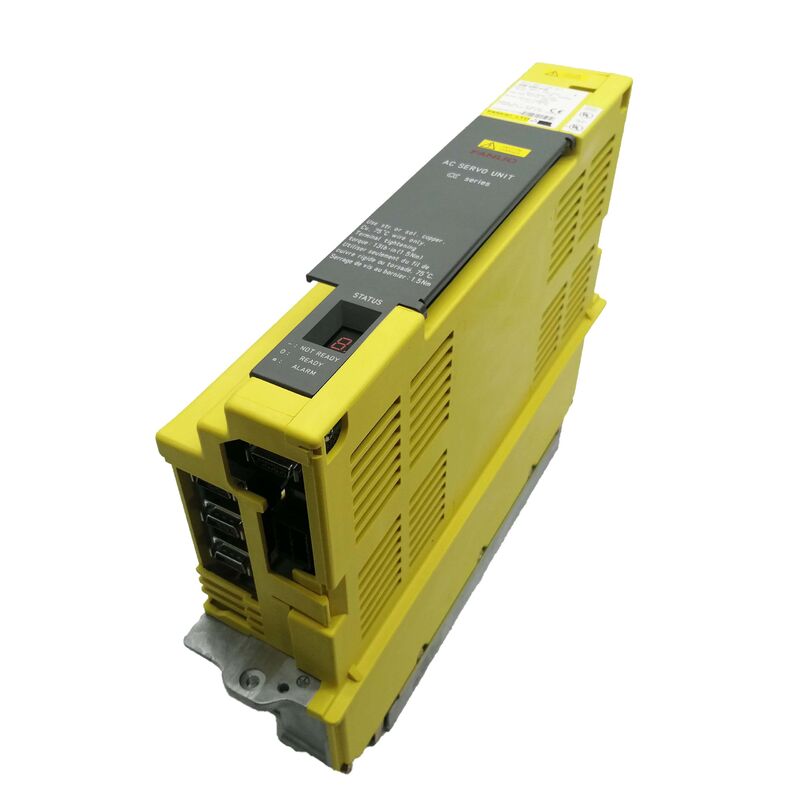

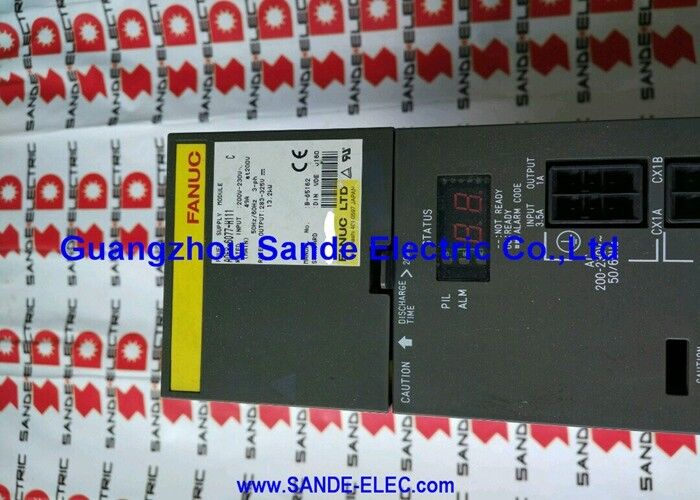

Fanuc Spindelverstärkermodul A06B-6089-H104 A06B6089H104 A06B-6089-H104

Fanuc A06B-6089-H104 ∙ Alpha-Servoverstärker-Einheit ∙ SVU1-40, Einsachsig, 200 ∙ 230VAC / 13.4A Eingang, 12.5A / 230V Ausgang, PWM Typ B, eigenständige Stromversorgung

Übersicht

DieFanuc A06B-6089-H104ist der SVU1-40 die einsachsige Alpha-Servoverstärker-Einheit mit einer durchgehenden Leistung von 12,5 A aus einem dreiphasigen 200 ∼ 230 VAC, 13,4 A-Eingang. Er befindet sich in der mittleren Ebene der Fanuc-Serie A06B-6089 SVU1,über dem Vorgänger 18 des SVU1-80 positioniert.7A-Einheit und unterhalb der oberen SVU1-130 (52.2A),die richtige Größe für die Servomotoren α6/3000 und α12/2000 alpha, die während der aktiven Produktionsjahre der Alpha-Serie mittelgroße Bearbeitungszentren und Drehzentren betrieben haben.

Wie bei allen SVU-Einheiten ist das definierende architektonische Merkmal des H104 die Selbstbindung: Dreiphasiges Wechselstromnetz eingeschaltet, PWM-Type-B-Schnittstellenkabel zur CNC und Motorstrom ausgeschaltet.

Es gibt keinen Gleichspannungsbusanschluss und keine Abhängigkeit von einem externen PSM.

Die SVU verfügt über einen eigenen internen Wechselstromstrahler, der die interne Busspannung unabhängig erzeugt.Dies bedeutet, dass es überall dort installiert werden kann, wo dreiphasige Wechselstromversorgung verfügbar ist , in einem Satellitenschrank oder an einem anderen Ort der Maschine, der dem Layout

Die durchgängige Leistung von 12,5 A, unterstützt durch eine Spitzenstromkapazität von 40 A, spiegelt die Motorklasse wider, die dieses Gerät bedient.

Ein α6/3000-Motor, der eine mittelgroße Bearbeitungszentrumsachse antreibt, zieht während der Schnittläufe einen anhaltenden Strom im Bereich von 5·12,5A ab, wobei die 40A IPM-Kopfffläche die Beschleunigungsspitzen sauber absorbiert.

Die maximale Ausgangsleistung von 4,4 kW legt den Energiebereich fest, innerhalb dessen der angeschlossene Motor arbeitet.

Diese Kombination von Kontinuität und Spitzenleistung entspricht gut der Motorklasse α6/α12 und erzeugt eine kontrollierte Drehmomentantwort ohne Überstrom-Alarm während typischer Bearbeitungszyklen.

Schlüsselmerkmale

SVU1-40 im Alpha Drive Ökosystem

Die SVU1-40 nimmt eine interessante Position in der Alpha-SVU-Lineup ein: Sie bietet 12.5A pro Achse – der gleiche Dauerstrom wie das Modul SVM2-40/40 (A06B-6079-H206) auf jedem seiner beiden Kanäle – aber als eigenständige Einheit ohne PSM-Abhängigkeit.

Dies macht den SVU1-40 für Maschinen geeignet, bei denen eine einzelne Achse die Stromklasse 12,5A an einem abgelegenen Ort benötigt,oder wenn die Maschinenkonstruktion eine einfachere Einsachsanlage anstelle eines vollständigen PSM/SVM-Stacks erfordert.

Das begleitende SVM-Modul (A06B-6079-H103 oder A06B-6096-H103 auf der FSSB-Seite) bietet für diese aktuelle Klasse die gleiche 9,4A-SVM1-40S-Bewertung.5A ist das eigenständige Äquivalent, das in die nächste Stromklasse eintritt.

Maschinenbauer, die mit dem Alpha-Ökosystem arbeiten und die Klasse 12.5A in einem eigenständigen Format benötigen, wählen den SVU1-40;Bei der Errichtung einer zentralen Antriebsschiene mit mehreren Achsen in dieser aktuellen Klasse werden SVM-Module und ein gemeinsames PSM verwendet..

PWM-Schnittstelle Typ B und kompatible Bedienelemente

Die PWM-Schnittstelle Typ B des SVU1-40 platziert ihn direkt in die Generation der Fanuc CNC-Steuerungen, die Typ B für die Servo-Kommunikation verwenden: Serie 0-D, 0-MF, 16B, 18B und 21B.Das Typ-B-Protokoll regelt die Übertragung von Positionsbefehlen und das Feedback zwischen der Achsen-Schnittstellenkarte der CNC und der SVU1-40.

Jede SVU-Einheit verbindet sich direkt mit der CNC über ihr eigenes dediziertes PWM-Kabel. Im Gegensatz zur FSSB-Ringtopologie der späteren Antriebe der i-Serie ist jede PWM-SVU eine Punkt-zu-Punkt-Verbindung.

Das Handbuch B-65192 enthält die Inbetriebnahme- und Wartungsverfahren für diese Einheit, einschließlich der Schritte zur Initiierung von Servoparametern und der Schalterkonfigurationen für den Betrieb des Typs B.

Die Einstellung des Schnittstellenschalters auf dem SVU-40 auf Typ B (gegen Typ A) ist der erste Konfigurationsschritt nach der physischen Installation.

Häufig gestellte Fragen

F1: Die A06B-6089-H104 hat einen Spitzenstrom von 40A bedeutet dies, dass sie kontinuierlich 40A liefert?

Nr. 12,5A ist die Nennstärke der Dauerstromleistung, die das Gerät innerhalb seiner thermischen Grenzen unbegrenzt halten kann.

Der 40A-Peak ist die kurzfristige Stromgrenze, die das IPM-Modul während der Motorbeschleunigungs-Transienten zulässt.

Dieser Spitzenstrom fließt für Sekundenbruchteile bei schnellen Achsenstarts; bei anhaltendem Betrieb bei 40A würde die Wärmekapazität des Geräts übersteigen.

Der interne Überstromschutz des IPM verhindert, dass der anhaltende Spitzenstrom die Ausgangstransistoren beschädigt.

F2: Welche Alpha-Servomotoren werden speziell mit der SVU1-40 kombiniert?

Die 12.5A continuous output matches α6/3000 class motors (used on lighter mid-size axes) and α12/2000 class motors (used on heavier mid-size axes where the 12N·m continuous torque at 2000rpm suits the machine load).

Beide Motorklassen ziehen bei vollständigem kontinuierlichem Schneiden einen Nennstrom von 12,5 A ab.

Motoren kleiner als die α6 Klasse α1, α2, α3 5A-Kontinuität und erfordern die SVU1-80 oder SVU1-130.

F3: Wie unterscheidet sich der SVU1-40 von dem SVM1-40S (A06B-6096-H103) jenseits der Schnittstelle?

Der SVU1-40 (H104) ist eine eigenständige Einheit mit integrierter Wechselstromversorgung und 12,5A Nennleistung; der SVM1-40S (H103) ist ein FSSB-Schnittstellen-Schienenmodul mit 9.4A Nennleistung, die Strom von einem gemeinsamen Alpha-PSM beziehtDer SVU1-40 ist architektonisch unabhängig; der SVM1-40S ist architektonisch integriert.

Die SVU1-40 ist ebenfalls in einer höheren Stromklasse (12,5A vs 9,4A). Beide treiben mittlere Alpha-Motoren, aber die SVU1-40 deckt die größeren Motoren in dieser Klasse ab. Ersetzen Sie die SVU1-40 durch eine andere SVU1-40;Ersatz mit einem SVM erfordert eine Änderung der gesamten Systemarchitektur.

F4: Welche Alarmcodes deuten auf Fehler in der SVU1-40 hin?

Die 7-Segment-LED auf der Frontplatte des Geräts zeigt Alarmcodes an. Alarm 8 (Overcurrent/IPM Alarm) ist der häufigste,üblicherweise durch einen Ausfall der Isolierung der Motorenwicklung verursacht Alarm 5 zeigt eine geringe Gleichspannung an; überprüfen Sie die dreiphasige Wechselstrom-Eingangsversorgung und die internen Sicherungen.

Alarm 1 zeigt einen internen Lüfterfehler oder einen niedrigen 5-Volt-Versorgungsgrad an.

Alle Alarmcodes für den SVU1-40 sind im B-65192-Handbuch dokumentiert..

F5: Ist die Regenerationsentladekapazität der SVU1-40 für die Installation wichtig?

- Ja, das ist es. The 100W regenerative discharge capacity (without external resistor) is relevant for axes that decelerate rapidly from high speed — more deceleration energy than 100W regenerated back to the internal bus requires an external regenerative discharge resistor to prevent DC bus overvoltage.

Achsen mit hoher Trägheit oder häufigen Hochgeschwindigkeitsumkehrungen können diese Grenze während normaler Produktionszyklen überschreiten.

Wenn die Maschine während der Verzögerung Gleichspannungsüberspannungswarnungen erzeugt,Die regenerative Entladekapazität wird überschritten und der Anlage sollte ein richtiges Entlademodul hinzugefügt werden..
