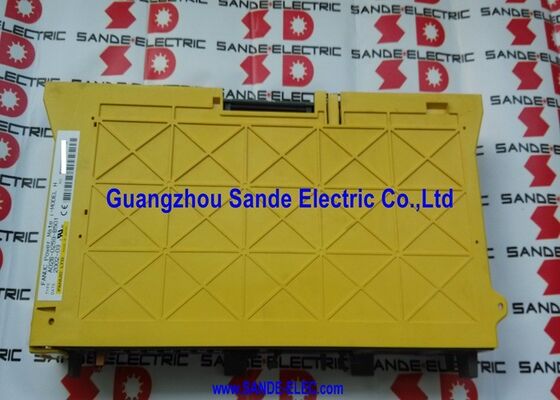

Fanuc Spindelverstärkermodul A06B-6088-H230 A06B6088H230 A06B-6088-H230

Fanuc A06B-6088-H230 ∙ Alpha Spindelmodule ∙ SPM-30, 283 ∙ 325V / 35kW, 133A Ausgang, Typ 1 Schnittstelle, Modell 30/P40 Spindelmotoren

Übersicht

DieFanuc A06B-6088-H230ist das SPM-30 Spindelverstärkermodul in der A06B-6088 Alpha Spindelverstärkerreihe von Fanuc ein Spindelantrieb mit hoher Leistung mit einer Nennleistung von 133A aus einem 35kW Gleichstrombus.

Bei dieser Leistungsstufe befindet sich der SPM-30 am oberen Ende des Standard-Alpha-Spindelmodule-Bereichs, der für die Spindelmotoren des Fanuc-Modells 30 und P40, die in großen Bearbeitungszentren eingesetzt werden, entwickelt wurde.Schwerlastdrehzentren, und Hochgeschwindigkeitsfräsmaschinen, bei denen die Spindelleistung bei voller Metallentfernung die Leistung der Module SPM-11 bis SPM-22 im mittleren Bereich übersteigt.

Die Serie A06B-6088 repräsentiert die Alpha-Spindelverstärker der zweiten Generation von Fanuc.mit der Verbesserung der Spindelsteuerung des HRV (High Response Vector), die die ursprüngliche Architektur der Serie A06B-6078 verfeinert hat.

Während die Schnittstelle Typ 1 beibehalten wird, ermöglicht sie die gleichen fortgeschrittenen Spindelfunktionen (Cs-Konturierung, starre Berührung, Spindelsynchronisierung,Die verbesserte Steuerungskarte des A06B-6088 ermöglicht eine bessere Geschwindigkeitsregelung, niedrigere Drehmomentwellen bei Schneidgeschwindigkeiten und verbesserte dynamische Reaktion bei Spindelbelastungstransienten im Vergleich zu seinen Vorgängern.

Bei 133A benötigt der SPM-30 eine beträchtliche Kühlinfrastruktur.

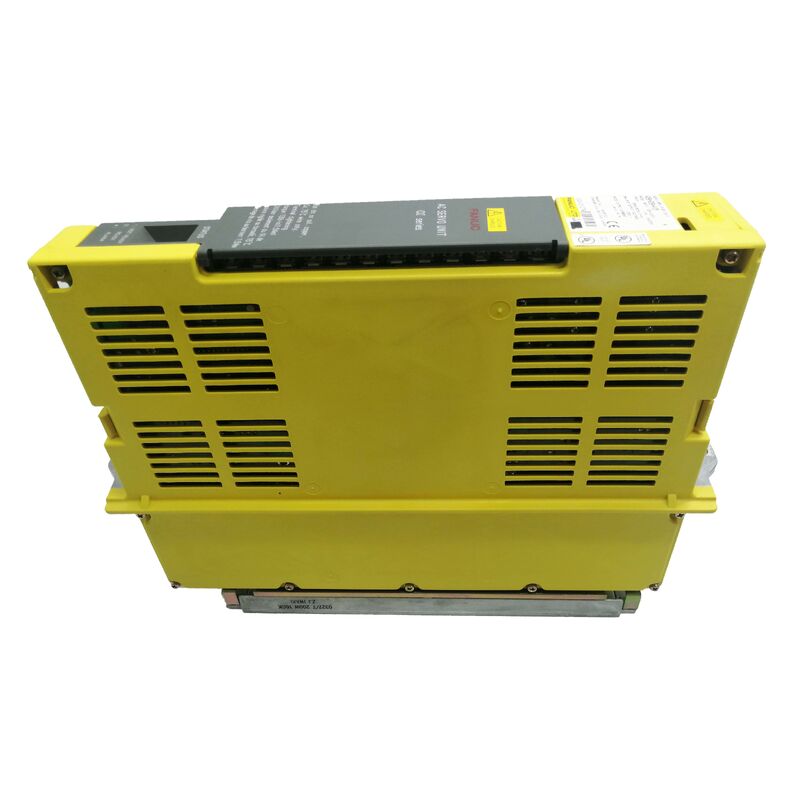

Das 150 mm breite Modul bietet Platz für zwei Kühlsysteme – einen internen Lüfter für die Steuerelektronik und einen externen Wärmespender für die Hochstrom-Ausgangstransistoren – neben dem Leistungskarton,Schießbrett, und Steuerkartenanlage.

Das doppelte 7-Segment-LED-Display bietet Echtzeit-Modulstatus und Alarmcode-Sichtbarkeit, ohne dass ein Diagnosewerkzeug erforderlich ist.

Schlüsselmerkmale

35 kW Leistungsklasse und Anwendung der Maschine

Der SPM-30 ist mit seinem Nennstrom von 35 kW am oberen Ende der Standard-Alpha-Modulfamilie.Der Spindelmotor zieht bei voller Bearbeitungslast 133A anhaltenden Strom an., ordnungsgemäß gedrehte Ausgangsterminalverbindungen und saubere Gleichspannung aus einem PSM der richtigen Größe.

Eine Maschineneinrichtung, bei der der SPM-30 neben einem vollständigen dreiachsigen SVM-Stack verwendet wird, kann bei gleichzeitiger Spitzenbelastung den Gesamtverbrauch an Gleichstrombussen von 45 kW leicht übersteigen.die Auswahl des Alpha-PSM für dieses System muss aus einer ordnungsgemäß berechneten Spitzennachfrage kommen.

Der Spindelmotor des Fanuc-Modells 30, der mit dem A06B-6088-H230 angetrieben wird, ist ein Spindelmotor mit hohem Drehmoment und hoher Leistung, der für Schwermaschinenbearbeitungszwecke bestimmt istSchwere Dreharbeiten an großen Schmiedewerken, und bei großer Materialentfernung, bei der Drehmoment und Spindelleistung die begrenzenden Faktoren sind.

Der P40-Motor ist eine Hochgeschwindigkeitsvariante, die für Anwendungen geeignet ist, bei denen der Drehzahlbereich der Spindel und die Leistungsmerkmale bei niedrigen Drehzahlen Vorrang vor dem maximalen Drehmoment haben.

Softwareversionen und Auswahl von Varianten

Die Suffixvarianten #H500 und #H501 der A06B-6088-H230 tragen verschiedene Softwareversionen 9D00 bzw. 9D0A unvereinbar miteinanderaufgrund von Unterschieden in der Verfügbarkeit der Spindelfunktion und der Parameterstruktur.

Bei der Bestellung eines Ersatzmodules SPM-30 ist das Suffix des Originalmoduls zu kennzeichnen und abzugleichen.Die Anbringung einer inkompatiblen Softwareversion führt zu Alarmbedingungen oder einem falschen Spindelverhalten, das nicht allein durch Parameteranpassung behoben wird.

Die Softwareversion ist auf dem Etikett des Moduls und auf der internen Bedienkarte markiert.

Diese Inkompatibilität der Suffixe ist für die H230 ein kritischeres Bestelldetail als für viele andere Fanuc-Module. Es handelt sich nicht um einen geringfügigen Revisionsunterschied, sondern um einen funktionell bedeutenden Unterschied.

Bei der Beschaffung eines Ersatzteils ist immer die vollständige Teilnummer einschließlich des Suffikses anzugeben.

Häufig gestellte Fragen

F1: Welche Alarmcodes weisen speziell auf einen Fehler des SPM-30-Moduls oder auf einen Fehler des Spindelmotors hin?

Alarm 3 (Sicherung auf Gleichstromverbindung ausgeblendet) zeigt auf die interne Ausgangsstufe des SPM-30. Alarm 9 (Überhitzung des Hauptkreislaufs) zeigt an, dass die Halbleitervorrichtungen des Moduls die thermischen Grenzwerte überschritten haben.

Alarm 12 (Überströmung im Stromkreis) ist der häufigste plötzliche Alarm und wird am häufigsten durch einen Ausfall der Spindelmotorisolierung verursacht.mehrere hundert Megaohm oder höher) vor dem Verurteilung des Verstärkers.

Alarm 1 (Motorüberhitzung) und Alarm 27 (Pulskoder getrennt) weisen eher auf Probleme mit dem Motor oder dem Rückkopplungssystem als auf das SPM-30 selbst hin.

F2: Die SPM-30 verwendet zwei Kühlventilatoren – was passiert, wenn einer versagt?

Der innere Lüfter kühlt die Steuerelektronik ab; sein Ausfall wird durch Alarm 56 (Innerer Kühlventilator eingestellt) angezeigt. Der externe Kühlventilator kühlt die Ausgangstransistoren;Der Ausfall führt zu Alarm 9 (Überhitzung des Hauptkreislaufs), da die Temperaturen der Transistorknoten unter Last steigen..

Entweder ein Lüfterfehler erfordert sofortige Aufmerksamkeit bei 133A-Ausgang ist die abgeleitete thermische Energie erheblich und die Komponentenbeschädigung durch anhaltende Übertemperatur ist schnell.

Beide Ventilatoren sollten während der routinemäßigen Wartung auf korrekte Drehung und hörbare Anomalien überprüft werden, die auf Verschleiß des Lagers hindeuten.

F3: Die Softwareversionen 9D00 und 9D0A werden als inkompatibel beschrieben – was unterscheidet sie konkret?

Die Softwareversion steuert die verfügbaren Funktionen der Spindel, Parameter-Sätze und Kommunikationsprotokolldetails mit der CNC.Funktionen, die in einer Version verfügbar sind, sind möglicherweise nicht vorhanden oder verhalten sich in der anderen Version unterschiedlich.

Außerdem: the CNC's spindle parameters are set for a specific software version — loading the wrong version into the machine's SPM installation produces parameter mismatches that generate alarms or cause the spindle to operate incorrectly even if the alarm is cleared.

Es gibt keine Feldänderung, um zwischen den Versionen umzuwandeln; das richtige Suffix muss aus der Quelle stammen.

F4: Welches PSM ist erforderlich, um ein System mit dem A06B-6088-H230 anzutreiben?

Der SPM-30 zieht bei voller Last 35kW. Fügen Sie die Gleichspannungsbusanforderungen aller SVM-Achsenmodule im Stapel hinzu.Die kombinierte Spitzennachfrage bestimmt die Mindestklasse für PSM.

Eine Maschine mit einem SPM-30 und drei SVM-Modulen mit insgesamt 10 kW benötigt einen PSM mit einer Spitzenleistung von mindestens 45 kW dies fällt in die Klasse PSM-37 oder PSM-45 (Serie A06B-6087 oder gleichwertig).

Eine Unterbewertung des PSM erzeugt bei Spindelbeschleunigung in Kombination mit Achsenbewegung Gleichspannungsabfall-Alarme (AL-04).

F5: Das H230-Modul hat eine Breite von 150 mm. Wie wird es im Verstärkerschrank gehandhabt?

Die 150 mm Breite erfordert 150 mm freie Schienenfläche im Alpha-Verstärker-Rek.

Bei dieser Breite wird das Modul typischerweise an einem Ende der Verstärkerbahn positioniert, um Störungen mit angrenzenden SVM-Modulen zu minimieren.

Kabelvermittlung für die 133A-Motor-Ausgangsverbindungen erfordert größere Querschnittsleiter als die leichteren SVM-Motorkabel,und die Anschlusspunkte des Endblocks müssen nach den Spezifikationen gedreht werden .
