| Herkunftsort | Japan |
| Markenname | FANUC |
| Zertifizierung | CE ROHS |
| Modellnummer | A06B-6078-H206 |

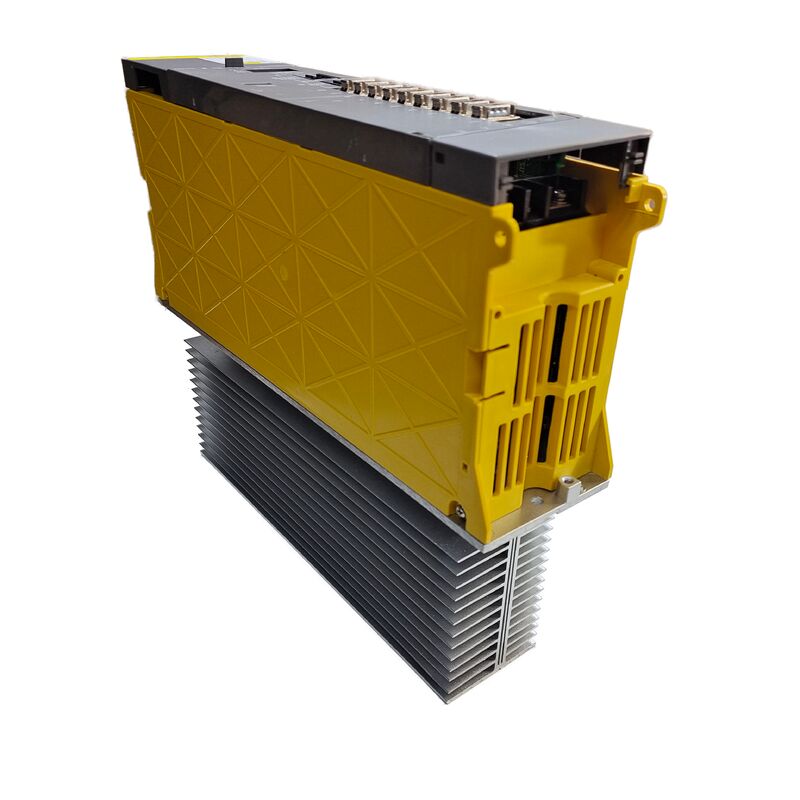

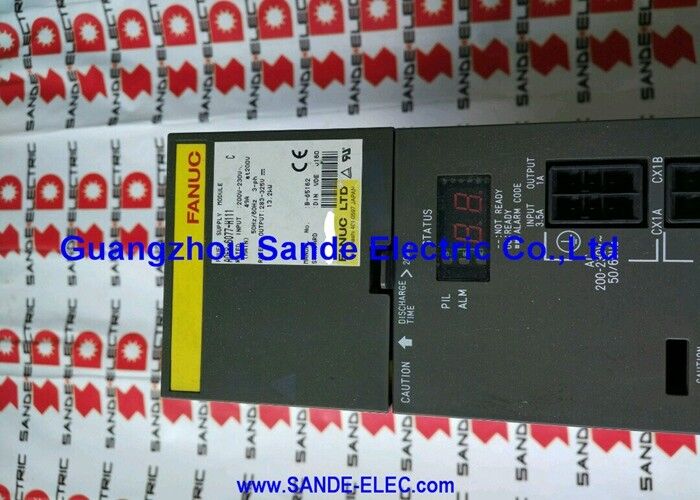

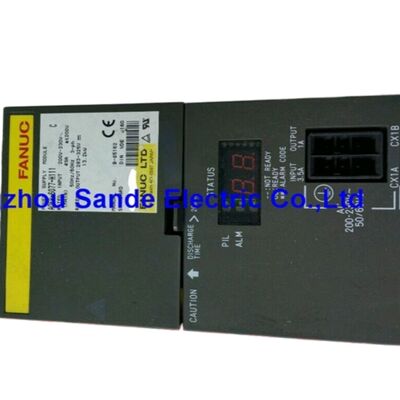

DieFanuc A06B-6078-H206ist ein Spindelverstärkermodul der ersten Generation der Alpha-Serie mit der Bezeichnung SPM-5.5, aus der A06B-6078 Spindelverstärkerfamilie von Fanuc.
Als kompaktes Spindelmodule der 5,5 kW-Klasse wurde es für zwei spezifische Installationsszenarien entwickelt: als primärer Spindelmotor auf kleineren CNC-Werkzeugmaschinen,und als Sekundär- oder Subspindelverstärker in Zentralen mit zwei Spindeln und Drehzentren, bei denen der Leistungsaufwand der Subspindel im Vergleich zur Hauptspindel gering ist.
Die Serie A06B-6078 nimmt als Alpha-Plattform der ersten Generation einen besonderen Platz in der Alpha-Verstärkergeschichte von Fanuc ein.
Diese Architektur führte das integrierte PSM/SVM/SPM-System ein, bevor die höher auflösenden HRV-Verfeinerungen in den späteren Serien A06B-6082, A06B-6088 und A06B-6102 eintrafen.Die PSM stellt den gemeinsamen Gleichspannungsbus bereit, die SVM-Module die Servo-Achsenantriebe und die SPM die Spindel - alle aus demselben Verstärkerrail.
Der A06B-6078-H206 passt natürlich in diese Architektur, gepaart mit Modulen der Serie A06B-6079 SVM auf derselben Schiene in Maschinen seiner Zeit.
Der 66,8 × 70 mm große Baustein des Moduls ist für einen 5,5 kW Spindelantrieb physikalisch kompakt.
Fanucs integrierte Antriebsmodul-Konstruktionsphilosophie ermöglichte diese geringe Größe, making it practical to install as a sub-spindle amplifier in cabinets already occupied by the main spindle drive and axis modules — without requiring a dedicated cabinet section for the secondary spindle electronics.
| Parameter | Wert |
|---|---|
| Modulmodell | SPM-5.5 |
| Schnittstelle | Typ 1 (Alpha der ersten Generation) |
| Leistungsreihe | 200 VAC (Standardspannung) |
| Rückkopplungsanschlüsse | JY2 und JY4 |
| Abmessungen | 66.8 × 70 × 163,5 mm |
| Stromquelle | Alpha-PSM gemeinsam genutzte Gleichspannung |
| Varianten des Suffikses | #H500, #H501 |
| Kompatibles SVM | Die A06B-6079-Reihe |
| Kompatible PSM | Alpha-PSM der ersten Generation |
Die Schnittstelle Typ 1 auf der A06B-6078-H206 verbindet sich mit der CNC über die Spindel-Serien-Schnittstelle und ermöglicht die fortschrittlichen Spindelfunktionen, die die Alpha-Spindel-Fähigkeit der ersten Generation definieren:Cs KonturDas Feedback kommt über die Anschlüsse JY2 und JY4 an den Antrieb.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,.
Diese JY2/JY4-Rückkopplungsanordnung ist spezifisch für Schnittstellenspindelantriebe des Typs 1 und unterscheidet die A06B-6078-H206 von Schnittstellenspindelverstärkern des Typs 2, des Typs 3 und des Typs 4.mit einer Breite von mehr als 20 mm,.
Der H206 ist ausdrücklich nicht mit diesen späteren Schnittstellenarten kompatibel Maschinen, die für Spindelverstärker des Typs 2/3/4 konzipiert sind, können den H206 nicht ohne Schnittstellenumstellung als Ersatz verwenden.
The JY2 connector carries the spindle motor's pulse coder feedback — position and speed signals that the drive uses for velocity control and for servo-mode position control during rigid tapping and Cs axis operation.
Der JY4 trägt das Motorüberhitzungssignal vom eingebetteten Thermistor des Motors und liefert einen thermischen Schutz, der den AL-01-Alarm auslöst, bevor ein Wicklungsschaden auftritt.
Die Leistungsklasse von 5,5 kW setzt den SPM-5.5 unter die Hauptspindelmodule der meisten Produktionsbearbeitungszentren, die typischerweise mit Spindelmotoren von 7,5 kW bis 30 kW betrieben werden.mit einer Leistung von mehr als 1000 W und einer Leistung von mehr als 1000 W, führt die Nebenspindel Operationen (Hinterbohrung, Drehen, Gewinde) mit Leistungsniveaus durch, die selten die volle Kapazität der Hauptspindel erfordern.
Das SPM-5.5 ist das korrekt spezifizierte Modul für diese Anwendung ohne die Kosten und Größe eines größeren Spindelverstärkers.
Bei kleineren CNC-Werkzeugmaschinen kompakten VMCs, Bohrmaschinen und speziellen CNC-Maschinen der SPM-5.5 dient als primärer Spindelantrieb, wenn die Materialentfernungshöhe und die Werkzeuggrößen der Anwendung innerhalb der 5.5 kW kontinuierliche Spindelleistung.
F1: Was unterscheidet die #H500-Variante von der #H501 in der A06B-6078-H206?
Beide Varianten sind SPM-5.5 Typ 1-Schnittstellenspindelmodule mit identischen JY2/JY4-Rückkopplungsanschlüssen und denselben Funktionsmerkmalen.
Die Nummern H500 und H501 kennzeichnen kleinere PCB-Überprüfungen oder regionale Marktspezifikationen.
In den meisten Ersatzanwendungen sind sie funktionell austauschbar.Parameter-Firmwareunterschiede zwischen Versionen können gelegentlich angepasst werden müssen.
F2: Kann der A06B-6078-H206 durch den A06B-6082-H206 SPM-5.5 der zweiten Generation ersetzt werden?
Das A06B-6082 ist das Alpha-Spindelmodule der zweiten Generation mit verbesserter HRV-Spindelsteuerung.Beide haben die gleiche SPM-Modellbezeichnung und ähnliche elektrische Einstufungen, unterscheiden sich jedoch in ihrer Steuerungskörperarchitektur und CNC-Parameterkompatibilität.
Der Austausch zwischen Generationen erfordert die Überprüfung der CNC-Kompatibilität und der Parametermengen ∙ es handelt sich nicht immer um einen direkten Austausch.
Die Kompatibilitätsdokumentation für Spindelverstärker von Fanuc oder einen qualifizierten Dienstleister zu konsultieren, bevor Sie versuchen, eine Querschnittgenerationsersetzung an einer Produktionsmaschine durchzuführen.
F3: Welche CNC-Alarmcodes deuten auf einen Fehler der A06B-6078-H206 hin?
Spindel-Alarme erscheinen auf dem CNC-Display als SP-xxx-Nummern. AL-09 (Überhitzungs-Leistungs-Halbleiter) zeigt einen thermischen Fehler an.AL-12 (DC-Link-Overcurrent) folgt typischerweise dem Isolationsbruch der Spindelmotorwicklung und zeigt auf die Antriebsausgangsstufe.
AL-03 (Gleichstromverbindungssicherung ausgeblasen) und AL-04 (Eingangssicherung ausgeblasen) zeigen interne Komponentenfehler im Antrieb an.
AL-01 (Motorüberhitzung) und AL-02 (Verschiebung der Geschwindigkeit) weisen häufiger auf den Motor oder die Motorenrückkopplung als auf den Antrieb hin. Die Alarm-LED leuchtet, wenn ein Alarm aktiviert ist;Die spezifische Nummer muss vom CNC-Display abgelesen werden..
F4: Was ist die Alpha-Architektur der ersten Generation und warum ist sie für Ersatzteile wichtig?
Alpha der ersten Generation bezieht sich auf die Modulfamilien A06B-6077 PSM, A06B-6079 SVM und A06B-6078 SPM, die das ursprüngliche integrierte Alpha-Antriebssystem von Fanuc bildeten.
Diese Module haben eine gemeinsame Gleichspannungsbusarchitektur und eine PWM-Schnittstellengeneration.
A machine built with A06B-6078 spindle modules will have matching first-generation PSM and SVM modules — replacing the SPM alone with a later-generation module may require PSM or SVM upgrades depending on interface and bus compatibilityDie Erhaltung der Konstanz der Erzeugung im Verstärkerstapel ist die sicherste Ersatzstrategie.
F5: Welche Wartungsmöglichkeiten gibt es für einen fehlgeschlagenen A06B-6078-H206?
Der Austausch ist die praktischste Option: Lieferung des defekten Moduls an eine Servicestation und Erhalt einer geprüften, garantierten, wiederhergestellten Einheit.
Die Reparatur auf Komponentenebene ist für Fehler in der Transistor-Ausgangsstufe, Kühlventilator,und interne Sicherungen diese Serviceteile sind auf dem Reparaturmarkt erhältlich und werden während der Modulrekonstruktion ausgetauscht.
Die PCB im H206 werden von Fanuc nicht separat verkauft, sondern von spezialisierten Reparaturbetrieben als Serviceinventar gehalten.
Alle ordnungsgemäß gewarteten Einheiten sollten vor dem Versand unter Belastung in einer Fanuc PSM/SVM-Prüfkonfiguration mit einem geeigneten Alpha-Spindelmotor geprüft werden.
