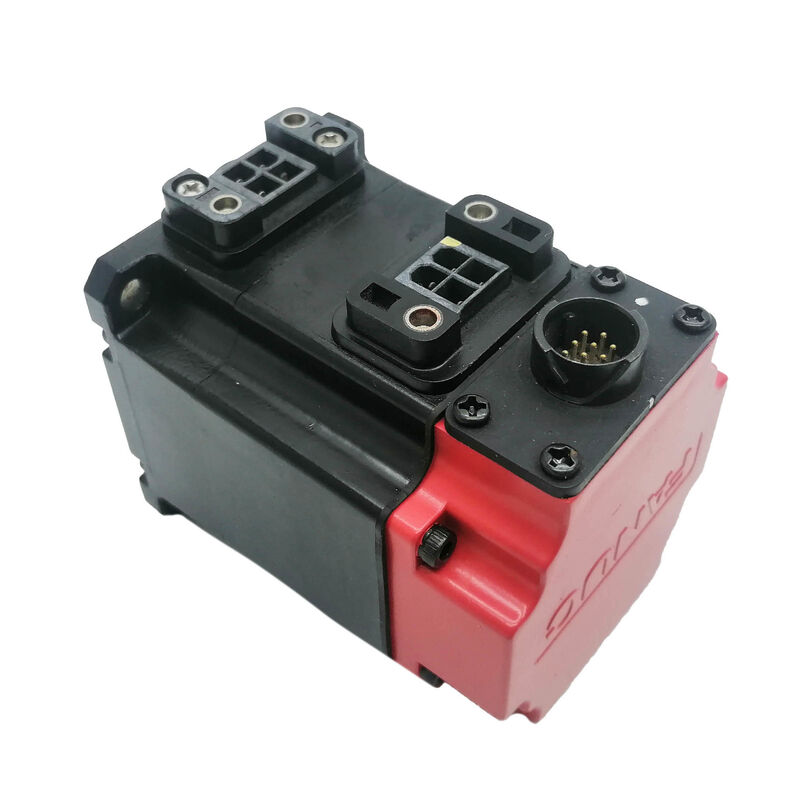

FANUC A06B-0114-B075 | BM0.4/4000 AC Servo Motor — BA64B Encoder, Gerade Welle / Keilnut

Teilenummer: A06B-0114-B075

Hersteller: FANUC Corporation (Japan)

Produkttyp: AC bürstenloser Servomotor — BM-Serie

Motormodell: BM0.4/4000

Ein kompakter Motor für Hochgeschwindigkeitspräzision

Der A06B-0114-B075 ist FANUCs BM0.4/4000 — ein kompakter, Hochgeschwindigkeits-AC-Bürstenloser-Servomotor aus der BM-Serie. Mit einer Nenndrehzahl von 4.000 U/min und einer Ausgangsleistung von 0,13 kW ist er für leichte Servoachsen auf kleinen CNC-Werkzeugmaschinen, Koordinatenmessgeräten und Automatisierungsausrüstungen konzipiert, bei denen ein kompakter Motor mit zuverlässigem Encoder-Feedback benötigt wird.

Die BM-Serie ging der Alpha-Generation von FANUC voraus und wurde in CNC-Systemen der Serien 0, 3 und 6 weit verbreitet eingesetzt. Maschinen, die auf diesen Plattformen basieren, sind in vielen Anlagen noch im Einsatz, und der A06B-0114-B075 wird weiterhin als Wartungsartikel für diese installierten Basen bezogen.

Der BA64B-Encoder ist ein integrierter inkrementeller Encoder — 64 Signalperioden pro Umdrehung, die von der Servo-Schnittstelle der CNC verarbeitet werden, um Positions- und Geschwindigkeitsrückmeldungen zu liefern. Auf Maschinen, die mit FANUC CNC-Steuerungen der Serien 0 oder 3 laufen, interpretiert der Servoantrieb dieses Signal direkt über die Achssteuerkarte.

Die gerade Welle mit maschinell gefertigter Keilnut sorgt für eine positive Drehmomentübertragung auf die gekoppelte Komponente. Im Gegensatz zu einer Klemmkupplung erfordert eine Keilnutanordnung kein periodisches Nachziehen und rutscht während der Lebensdauer des Motors nicht unter Umkehr- oder Vibrationsbelastungen.

Schlüsselspezifikationen

FAQ

F1: Mit welchen FANUC CNC-Systemen ist der A06B-0114-B075 kompatibel?

Die Motoren der BM-Serie wurden für FANUC CNC-Systeme der Serien 0, 3 und 6 entwickelt, die analoge oder frühe serielle Servo-Schnittstellen verwenden. Bestätigen Sie, dass der Servoantrieb und die CNC-Generation die Schnittstellenanforderungen des BM-Motors erfüllen — spätere Servo-Verstärker der Alpha-Serie verwenden andere Motor-Feedback-Protokolle.

F2: Der BA64B-Encoder zeigt einen Feedback-Alarm auf der CNC an. Ist der Motor-Encoder das erste, was ersetzt werden muss?

Nein. Überprüfen Sie zuerst den Encoder-Stecker sowohl am Motor als auch am Servoantrieb auf lose Kontakte, Korrosion oder beschädigte Pins. Überprüfen Sie dann das Encoder-Kabel auf Beschädigungen entlang seiner Länge. Kabel- und Steckverbinderfehler erzeugen identische Alarmbedingungen wie ein defekter Encoder. Ersetzen Sie den Encoder (oder Motor) erst, nachdem Sie das Kabel und den Stecker ausgeschlossen haben.

F3: Ist die Keilnut zwingend erforderlich, oder kann eine Klemmbuchse auf der geraden Welle verwendet werden?

Eine Klemmbuchse ist mechanisch mit einer geraden Welle kompatibel. Bei 4.000 U/min mit häufigen Umkehrungen muss eine Klemmschelle jedoch bei der Installation korrekt angezogen und periodisch überprüft werden. Eine Keilnut bietet einen positiveren Antriebspfad. Wenn die angetriebene Komponente bereits eine Keilnutbohrung hat, verwenden Sie eine Keilnut. Wenn nicht, ist jede Konfiguration akzeptabel, solange die Klemme korrekt gewartet wird.

F4: Die Welle des Motors A06B-0114-B075 hat nach einem Crash-Ereignis einen Rundlauf. Kann die Welle repariert werden?

Der Wellenaustausch bei Motoren der BM-Serie ist ein Spezialservice, der von FANUC-qualifizierten Motorreparaturunternehmen angeboten wird. Wenn die Statorwicklungen und der Encoder intakt sind, ist die Reparatur oder der Austausch der Welle in der Regel wirtschaftlicher als die Beschaffung eines Ersatzmotors — insbesondere für ein eingestelltes Teil mit begrenzter Verfügbarkeit von Gebrauchtteilen.

F5: Woher stammt der A06B-0114-B075?

Motoren der FANUC BM-Serie sind auf dem Aftermarket für industrielle CNC-Ersatzteile erhältlich — als Gebrauchtteile von stillgelegten Maschinen und getestete generalüberholte Einheiten von Motorreparaturunternehmen. Bestätigen Sie, dass der Zustand des Encoders und der Welle vor der Annahme einer gebrauchten Einheit verifiziert wurde.
