| Herkunftsort | Japan |
| Markenname | FANUC |
| Zertifizierung | CE ROHS |
| Modellnummer | A06B-6083-H245 |

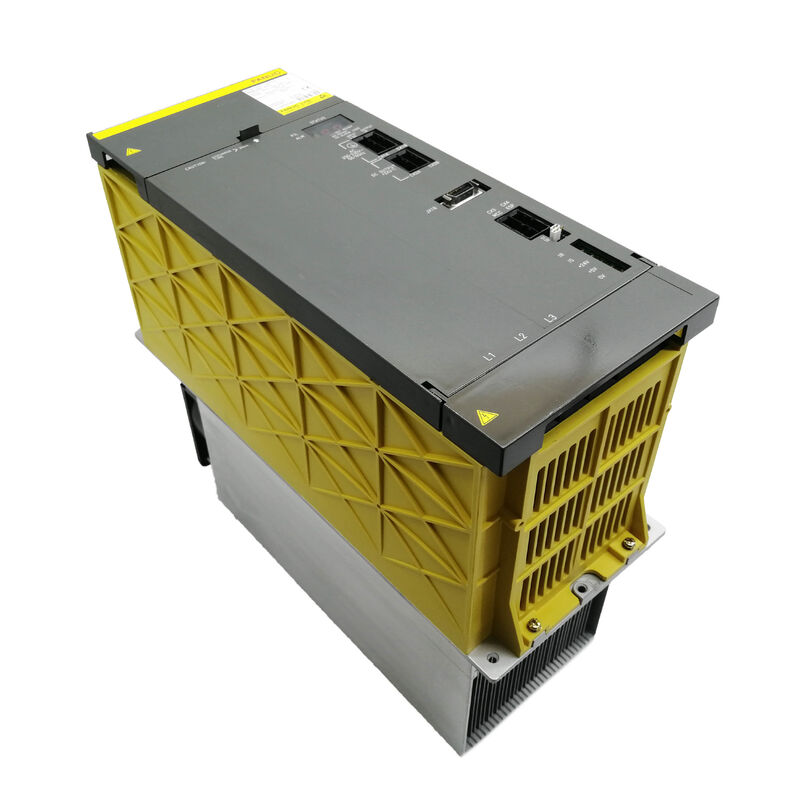

Teilenummer: A06B-6083-H245
Hersteller: FANUC Corporation (Japan)
Produkttyp: Netzteilmodul-Kondensator (PSMC)
Modell: PSMC-45HV
Kompatible PSM-Einheiten: PSM-45HV, PSM-75HV (A06B-6091 Serie HV-Module)
DC-Zwischenkreisspannung: 566–651V / 566–587V Nennspannung
Eingang: 400V AC 3-Phasen (Hochspannungs-Serie)
Der A06B-6083-H245 ist das Kondensatormodul — bezeichnet als PSMC-45HV — für die Hochspannungsvariante des FANUC Alpha-Netzteilsystems. In der FANUC Alpha HV-Antriebsarchitektur wandelt das Netzteilmodul (PSM) die eingehende 3-phasige 400V AC-Versorgung in einen geregelten Hochspannungs-DC-Zwischenkreis um, der die Servo- und Spindelverstärkermodule versorgt.
Das PSMC-45HV ist eine separate Kondensatorbank, die neben den PSM-45HV- und PSM-75HV-Einheiten arbeitet und zusätzliche DC-Zwischenkreis-Kapazität für Energiepufferung und regenerative Energieabsorption bereitstellt.
Die HV-Bezeichnung unterscheidet dieses Modul von der Standard-Alpha-Serie (200V).
Die Hochspannungsarchitektur, die mit einem 400V AC 3-Phasen-Eingang arbeitet, wurde für größere Maschinen entwickelt, die eine höhere Antriebsleistung benötigten und bei denen die 200V-Serie nicht ausreichte.
Diese Maschinen — große Bearbeitungszentren, Schwerlast-Drehzentren und Mehrachsen-Produktionsmaschinen, die in Märkten installiert sind, in denen eine 400V AC-Versorgung Standard ist — sind für ihre Servo- und Spindelstromversorgung auf die PSM-HV-Einheiten und ihre zugehörigen PSMC-Module angewiesen.
Das PSMC-Modul ist physisch vom PSM-Modul getrennt.
Es wird über definierte Stromanschlüsse mit dem PSM verbunden und liefert die zusätzliche Kapazität, die den DC-Zwischenkreis unter den Anforderungen von Servo- und Spindelbeschleunigungs- und Regenerationszyklen glättet.
Die Größenbezeichnung — PSMC-45HV — entspricht der kW-Nennleistung der PSM-Einheiten, für die es ausgelegt ist.
| Parameter | Wert |
|---|---|
| Teilenummer | A06B-6083-H245 |
| Hersteller | FANUC Corporation |
| Produkttyp | Netzteilmodul-Kondensator (PSMC) |
| Modell | PSMC-45HV |
| Kompatibel mit | PSM-45HV, PSM-75HV (A06B-6091 Serie) |
| DC-Zwischenkreisspannung | 566–651V / 566–587V |
| AC-Eingang | 400V 3-Phasen (HV-Serie) |
| Herkunft | Japan |
| Anwendung | Hochspannungs-Alpha-Servo-Antriebssystem |
| Verfügbare Zustände | Neu (Überbestand) / Überholt / Austausch |
Das Verständnis des A06B-6083-H245 erfordert ein Verständnis seiner Position in der Antriebssystemarchitektur. Das Alpha HV-System ist ein dreistufiges Stromversorgungssystem: Das PSM-HV erzeugt und hält den DC-Zwischenkreis, die SVM-HV-Einheiten treiben die Servomotoren von diesem Zwischenkreis an, und die SPM-HV-Einheiten treiben die Spindel an.
Das PSMC sitzt neben dem PSM und fügt dem DC-Zwischenkreis eine zusätzliche Kapazität hinzu.
Warum ist eine zusätzliche Kapazität wichtig? Der DC-Zwischenkreis ist eine gemeinsame Energieleitung. Wenn ein Servomotor beschleunigt, fordert er Strom aus dem Zwischenkreis an und die Zwischenkreisspannung sinkt kurzzeitig. Wenn er abbremst, erzeugt der Motor eine Gegen-EMK (regenerative Energie), die zurück in den Zwischenkreis fließt und die Zwischenkreisspannung kurzzeitig ansteigen lässt.
Die Bank großer Kondensatoren des PSMC fungiert als Energiepuffer — sie liefert Energie an den Zwischenkreis während Spitzenlasten und absorbiert Energie während regenerativer Ereignisse, wodurch die Zwischenkreisspannung unter allen Betriebsbedingungen innerhalb akzeptabler Grenzen gehalten wird.
Ohne ausreichende Zwischenkreis-Kapazität würde die DC-Zwischenkreisspannung zu stark schwanken. Unterspannung während der Beschleunigung führt zu Achsgeschwindigkeitsfehlern. Überspannung während des Abbremsens kann die Schutzschaltungen des Antriebs auslösen oder in extremen Fällen die DC-Zwischenkreis-Komponenten beschädigen. Das PSMC verhindert beides.
Das PSMC-45HV ist für die Netzteilmodule PSM-45HV (45 kW) und PSM-75HV (75 kW) ausgelegt.
Dies sind einige der größten Alpha HV-Netzteile, die in Maschinen mit hohem Servo- und Spindelstrombedarf eingesetzt werden.
Das PSMC-Modul ist mechanisch und elektrisch einfacher als das PSM-Modul selbst. Das PSM enthält aktive Gleichrichter- und Regenerationsschaltungen, Steuerelektronik und Schutzlogik — mehrere potenzielle Fehlerquellen. Das PSMC ist im Wesentlichen eine Bank von Hochspannungs-Elektrolytkondensatoren mit definierten Anschlusspunkten. Weniger aktive Komponenten bedeuten weniger Fehlerarten.
Wie DNC Electronics und andere Spezialisten feststellen, ist es weitaus häufiger, dass das PSM ausfällt als das PSMC.
Die Kondensatoren des PSMC sind unter normalen Betriebsbedingungen robust und langlebig. Ihre häufigste Fehlerart ist ein allmählicher Kapazitätsverlust aufgrund von Kondensatoralterung — eine langsame Degradation, die schließlich die effektive Zwischenkreis-Pufferung reduziert und dazu führen kann, dass das PSM Alarme wegen Zwischenkreisspannungsschwankungen generiert, die zuvor innerhalb der Toleranz lagen.
Wenn ein PSM-HV ausfällt, sollte das PSMC als Teil der Wiederherstellung des Antriebssystems inspiziert und getestet werden.
Ein PSMC mit signifikant verringerter Kapazität, das neben einem neuen PSM installiert ist, führt zu derselben Instabilität der Zwischenkreisspannung, die möglicherweise den PSM-Fehler vor dem Ausfall maskiert hat.
Das PSMC-45HV wird neben dem PSM-HV-Modul im Schaltschrank installiert. Stromschienenverbindungen verbinden das PSMC mit dem DC-Zwischenkreis des PSM.
Diese Verbindungen müssen mit der spezifizierten Stromschiene oder dem Kabel hergestellt werden, mit dem korrekten Drehmoment angezogen. Hochstrom-DC-Zwischenkreisverbindungen, die lose sind oder mit unterdimensionierten Leitern hergestellt wurden, erzeugen Widerstand, der zu lokaler Erwärmung und Spannungsabfall führen kann — beides beeinträchtigt die Leistung des Antriebssystems.
Dieses Modul wurde ab ca. 1995 in Systemen in Betrieb genommen. Es wird von FANUC nicht mehr hergestellt, ist aber über die Aftermarket-Lieferkette für die unterstützten Maschinen weiterhin erhältlich.
F1: Das PSM-45HV generiert während des Achsabbremsens Bus-Überspannungsalarme. Das PSM wurde inspiziert und scheint funktionsfähig zu sein. Könnte das PSMC-45HV die Ursache sein?
Ein degradiertes PSMC kann zu Überspannung während des Abbremsens beitragen. Wenn die Kapazität des PSMC signifikant abgenommen hat, kann es regenerative Energie nicht mehr so effektiv absorbieren, wodurch die Zwischenkreisspannung während des Abbremsens höher ansteigen kann.
Testen Sie die Kapazität des PSMC — wenn sie signifikant unter der Spezifikation liegt, ersetzen Sie das Modul.
Überprüfen Sie auch, ob die Regenerationsschaltung des Antriebssystems ordnungsgemäß funktioniert, da die Regenerationssteuerung des PSM ebenfalls korrekt arbeiten muss.
F2: Das PSMC-45HV wird als vorbeugende Wartung ersetzt. Sollte das PSM-45HV gleichzeitig ersetzt werden?
Sofern das PSM keine Anzeichen von Verschlechterung aufweist oder Alarme generiert hat, ist ein Austausch des PSM im Rahmen des PSMC-Austauschs nicht erforderlich.
Die beiden Komponenten altern unabhängig voneinander. Dies ist jedoch eine gute Gelegenheit, die Busspannungsregelleistung des PSM mit dem neu installierten PSMC zu testen.
Führen Sie die Maschine durch repräsentative Beschleunigungs- und Verzögerungszyklen und verifizieren Sie, dass die DC-Zwischenkreisspannung innerhalb der Spezifikation bleibt.
F3: Welche Sicherheitsvorkehrungen sind beim Umgang und Austausch des PSMC-45HV zu beachten?
Das PSMC arbeitet mit DC-Zwischenkreisspannungen zwischen 566 und 651V — tödliche Spannungsniveaus. Vor dem Öffnen des Schaltschranks und vor dem Trennen des PSMC muss das PSM vollständig abgeschaltet und der DC-Zwischenkreis entladen werden.
FANUC gibt eine Entlade-Wartezeit nach dem Ausschalten an, bevor an den DC-Zwischenkreisverbindungen gearbeitet wird. Gehen Sie niemals davon aus, dass der Zwischenkreis entladen ist — messen Sie die Zwischenkreisspannung mit einem kalibrierten Voltmeter zwischen den DC-Zwischenkreis-Klemmen, bevor Sie eine der Zwischenkreisverbindungen berühren.
Befolgen Sie alle geltenden elektrischen Sicherheitsvorschriften für Arbeiten an Hochspannungs-DC.
F4: Kann der A06B-6083-H245 mit anderen PSM-HV-Einheiten wie dem PSM-55HV verwendet werden?
Das PSMC-45HV ist als kompatibel mit PSM-45HV und PSM-75HV dokumentiert. Die Kompatibilität mit anderen PSM-HV-Nennleistungen sollte anhand der Dokumentation des Alpha-Verstärkersystems überprüft werden.
Die Verwendung eines PSMC mit einer anderen Nennleistung ohne bestätigte Kompatibilitätsdokumentation wird nicht empfohlen, da die Kapazitätsgröße auf die Energiehandhabungsanforderungen des spezifischen Netzteilmoduls abgestimmt ist.
F5: Die Maschine stand mehrere Jahre im Lager. Sollte das PSMC-45HV vor der Wiederinbetriebnahme der Maschine ersetzt werden?
Elektrolytkondensatoren altern während der Lagerung, insbesondere wenn sie in Umgebungen mit erheblichen Temperaturschwankungen gelagert werden. Bei einer über mehrere Jahre gelagerten Maschine können die Kondensatoren des PSMC einen erheblichen Teil ihrer ursprünglichen Kapazität verloren haben.
Vor der Wiederinbetriebnahme der Maschine sollte das PSMC auf Kapazität und Leckstrom getestet werden.
Wenn die Werte signifikant außerhalb der Spezifikation liegen, ist ein Austausch vor der Wiederinbetriebnahme die ratsame Wahl.
