| Herkunftsort | Japan |
| Markenname | FANUC |
| Zertifizierung | CE ROHS |
| Modellnummer | A06B-6080-H307 |

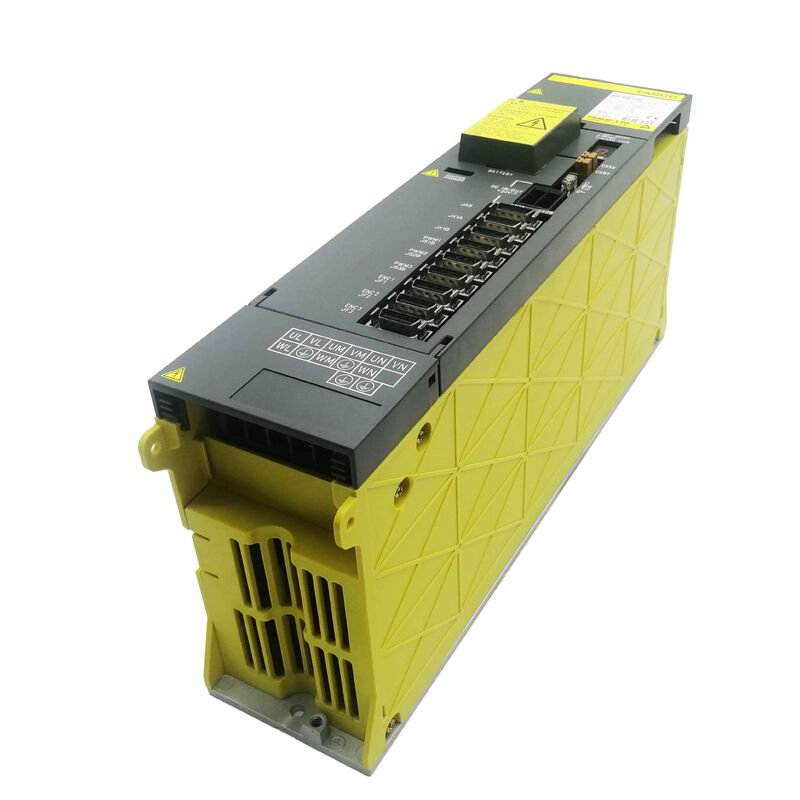

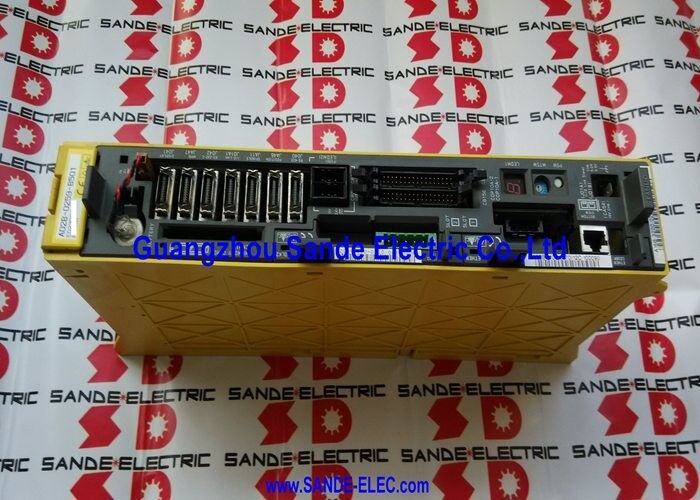

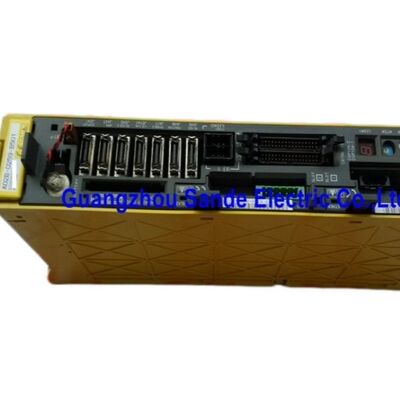

DieFanuc A06B-6080-H307ist ein dreikanaliges Alpha-Servoverstärkermodul mit der Bezeichnung SVM3-20/20/40, das über seine drei Achsenkanäle einen asymmetrischen Stromausgang liefert: die L- und M-Kanäle liefern jeweils 5.9A Dauerleistung für Motoren der Klasse αC6/2000, während der N-Kanal für einen schwereren Motor der Klasse α22/2000 eine Dauerleistung von 12,5 A liefert.Diese asymmetrische dreiachsige Konfiguration ist ein praktisches Werkzeug für die Maschinenkonstruktion., ohne entweder die Kosten eines höheren Strommoduls für alle drei Kanäle oder die Komplexität der Schränke von separaten Einsachsmodule für jeden zu erfordern.
Die A06B-6080-Serie ist das Typ-B-Schnittstellen-Gegenstück der A06B-6079-Serie Typ A. Beide Serien enthalten die gleichen SVM-Modellbezeichnungen und identische elektrische Einstufungen,aber kommunizieren mit der CNC durch Typ B PWM Protokoll statt Typ A.
Die Schnittstelle des Typs B wird mit der Serie 0-MD, 0-MF, 15B, 16B, 18B,und 21B-Steuerungen die B-Suffix-Generation der CNC-Steuerungen von Fanuc, die parallel zu den A-Suffix-Steuerungen mit Typ A entwickelt wurde.
Mechanisch und elektrisch sind die beiden Serien austauschbar; die Schnittstellen-Einstellung bestimmt, welche für eine bestimmte Maschine richtig ist.
In der Praxis erscheint die SVM3-20/20/40-Konfiguration auf Maschinen, bei denen zwei Achsen eine ähnliche Motorklasse teilen (zwei Achsen der Klasse αC6 X und Y,oder A- und C-Rotationsachsen), während eine schwerere Achse (Z-Achse mit Schwerkraftbelastung, oder ein großer Drehtisch) benötigt den N-Kanal der Klasse α22.
Das einzelne 90 mm breite Modul verarbeitet alle drei, ohne den Antriebsschienen-Fußabdruck über das hinaus zu erweitern, was ein einfacheres dreikanaliges SVM3-20/20/20 einnehmen würde.
| Parameter | Wert |
|---|---|
| Modulmodell | SVM3-20/20/40 |
| Achsen | 3 (L-, M-, N-Kanäle) |
| Nennwert der Eingabe | Gleichspannungsbus mit 283 ⋅ 325 V, 4,35 kW |
| Maximale Ausgangsspannung | 230 V Wechselstrom |
| Ausgangsstrom (L) | 5.9A eingestuft |
| Ausgangsstrom (M) | 5.9A eingestuft |
| Ausgangsstrom (N) | 12.5A eingestuft |
| Schnittstelle | PWM Typ B |
| L/M Motoren | Klasse αC6/2000 |
| N-Kanalmotor | Klasse α22/2000 |
| Modulbreite | 90 mm |
| Kompatible Kontrollen | FANUC 0-C/D, 16B/18B/21B |
Die Strombezeichnung SVM3-20/20/40 kennzeichnet die Spitzenstromklasse jedes Kanals in der internen Nummerierungskonvention von Fanuc: "20" entspricht der 5.9A-Klasse kontinuierlicher Ausgabe (betrieben durch IPM-Module der Klasse 50A), und "40" entspricht der Klasse der Dauerleistung von 12,5 A (betrieben durch größere IPM-Module, die für die höheren anhaltenden und Spitzenströme des N-Kanalmotors geeignet sind).
Drei verschiedene IPM-Module passen in die 90 mm-Modulbreite, da die physikalische Größe jedes IPM mit seiner aktuellen Einstufung schwankt, so dass alle drei im kompakten 90-mm-Format koexistieren können.
Die höhere Stromkapazität des N-Kanal-IPM ist der Grund, warum der A06B-6080-H307 4,35 kW vom Gleichstrombus anstelle der 3,7 kW des symmetrischen SVM3-20/20/20 (H304) abzieht.65 kW spiegelt den höheren anhaltenden Leistungsaufwand des α22-Motors auf dem N-Kanal wider.
Das serielle PWM-Feedback-Protokoll Typ B in der A06B-6080-H307 ist der Schnittstellenstandard für die CNC-Steuerungen der Fanuc-B-Serie.
Funktionell identisch mit der Position/Geschwindigkeit/Stromschleiferarchitektur der Schnittstelle Typ A,Der Typ B unterscheidet sich in den spezifischen seriellen Kommunikationsparametern und dem Timing, mit dem die CNC Achsenbefehle überträgt und Feedback erhält..
A machine configured with Type B controls must use Type B SVM modules throughout its drive stack — mixing Type A modules in a Type B installation produces communication errors between the CNC and the affected module.
Der A06B-6080-H307 ist auf FANUC-Steuerungen der Generationen 0-C, 0-D, 16, 18 und 21 in der Schnittstellenkonfiguration Typ B geprüft und zertifiziert worden.
Its compatibility with this control generation places it in a large installed base of CNC machine tools built across the 1990s and early 2000s — machines that remain in active production and regularly require servo module replacement as original components age.
F1: Was ist der funktionelle Unterschied zwischen dem A06B-6080-H307 (Typ B) und dem A06B-6079-H307 (Typ A)?
Beide sind SVM3-20/20/40 dreiachsige Module mit identischen elektrischen Nennwerten: 5,9A auf L und M, 12,5A auf N, 4,35kW Eingang, 283?? 325V Gleichstrombus. Der einzige Unterschied ist die CNC-Kommunikationsoberfläche.
Der A06B-6079-H307 (Typ A) arbeitet mit den Steuerungen der Serien 0-C, 15A, 16A, 18A, 21A. Der A06B-6080-H307 (Typ B) arbeitet mit den Steuerungen der Serien 0-MD, 0-MF, 15B, 16B, 18B, 21B.Das Ersetzen des einen durch das andere, ohne die CNC-Schnittstelle neu zu konfigurieren, erzeugt Kommunikationsalarme- Bestätigen Sie immer den CNC-Typ der Maschine, bevor Sie bestellen.
F2: Der N-Kanal trägt 12,5A kann er auch einen kleineren Motor wie den auf L und M betreiben?
Der N-Kanal hat eine Leistung von 12,5 A, was der maximale Dauerstrom ist, den er liefert; er zwingt den Motor nicht, diesen Strom aufzunehmen.9A) ist mit dem N-Kanal verbunden, der Antrieb bei etwa der Hälfte der Kapazität des N-Kanals arbeitet.
Es besteht kein elektrischer Schaden bei der Verwendung eines höher eingestuften Ausgangskanals mit einem niedriger eingestuften Motor.9A-Kanal .
F3: Welche CNC-Alarme erkennen, welcher spezifische Kanal auf der A06B-6080-H307 ausfällt?
Die 7-Segment-LED auf dem Modul zeigt kanalspezifische Alarmcodes an. Alarm 8 (HCL) zeigt L-Achse Überstrom an; Alarm 9 (HCM) zeigt M-Achse Überstrom an; Alarm A (HCN) zeigt N-Achse Überstrom an.
Die SV-Alarmnummer der CNC kennzeichnet die entsprechende Maschinenachse (X, Y, Z).
The standard diagnostic sequence is to disconnect the suspect motor's U/V/W cables and test motor insulation to protective earth — acceptable insulation is several hundred megaohms or higher — before concluding the module requires replacement.
F4: Wie wird der A06B-6080-H307 im Alpha-Verstärkersystem angetrieben?
Der H307 bezieht seine 4,35 kW Betriebsleistung aus dem gemeinsamen Gleichspannungsbus des Alpha-PSM, demselben Bus, der alle SVM- und SPM-Module im Stapel antreibt.Das PSM muss die kombinierte Spitzennachfrage aller angeschlossenen Module gleichzeitig beliefern..
Für eine Maschine mit einem SVM3-20/20/40 (4,35 kW) und einer SPM-11 Spindel (17,5 kW) muss die PSM mindestens 21,85 kW halten ∙ Eine PSM-26 (A06B-6087-H126) ist eine typische Auswahl für diese Konfiguration.
Der H307 hat keine interne Stromversorgung; er kann nicht ohne ein angeschlossenes und funktionierendes PSM arbeiten.
F5: Wie wird der A06B-6080-H307 bei einem Ausfall repariert?
Der praktischste Weg für die meisten Benutzer ist der Austausch: Lieferung des defekten Moduls an einen Fanuc-Service-Spezialisten, der eine geprüfte und garantierte, wiederhergestellte Einheit bereitstellt.
Die Reparatur auf Komponentenebene ist erhältlich. Transistoren-IPM-Module, Sicherungen, Kühlventilatoren und absolute Encoder-Batteriespeicher sind als Serviceteile erhältlich.
Die Kabelplatte und die Steuerkarte werden von Fanuc nicht separat verkauft, sondern in Spezialreparaturbetrieben auf Lager.
Alle reparierten H307-Einheiten sollten vor der Wiedereinführung an tatsächlichen Fanuc 0-D- oder 16/18/21-B-Steuerungen mit geeigneten Alpha-Motoren in allen drei Kanälen getestet werden.Prüfung des korrekten Betriebs bei Nennstrom auf jedem Kanal unabhängig.
