FANUC A06B-0113-B075 | Beta B0.5/3000 AC-Servomotor — 0,2 kW / 0,65 Nm / 3000 U/min / A32B-Encoder / IP67

Ein leichter, schneller Servo für kompakte CNC-Achsen

Der A06B-0113-B075 ist FANUCs B0.5/3000 — der leichteste Motor der Beta-Rotkappen-Serie mit 0,2 kW und 1 kg. Mit einer maximalen Drehzahl von 3.000 U/min war er die Standardausstattung für kleine bis mittlere CNC-Werkzeugmaschinenachsen, bei denen ein kompakter, leichter Servo wichtiger ist als ein hohes Anzugsdrehmoment. Werkzeugwechsler-Indexer, Reitstockantriebe, Späneförderer-Servopositionen und Hilfsachsen an Multifunktionsmaschinen fallen in sein Leistungsprofil.

Der A32B-Encoder liefert 32.768 Positionen pro Umdrehung — eine hohe Auflösung für einen Motor dieser Größe. In der Servoarchitektur von FANUC verarbeitet der Verstärker diese Zählung für eine genaue Geschwindigkeits- und Positionsregelung. Der A32B ist ein inkrementeller Encoder: Ein Referenzrücklaufzyklus ist bei jedem Einschalten der Maschine erforderlich, bevor die Achse an einer bekannten Position nutzbar ist.

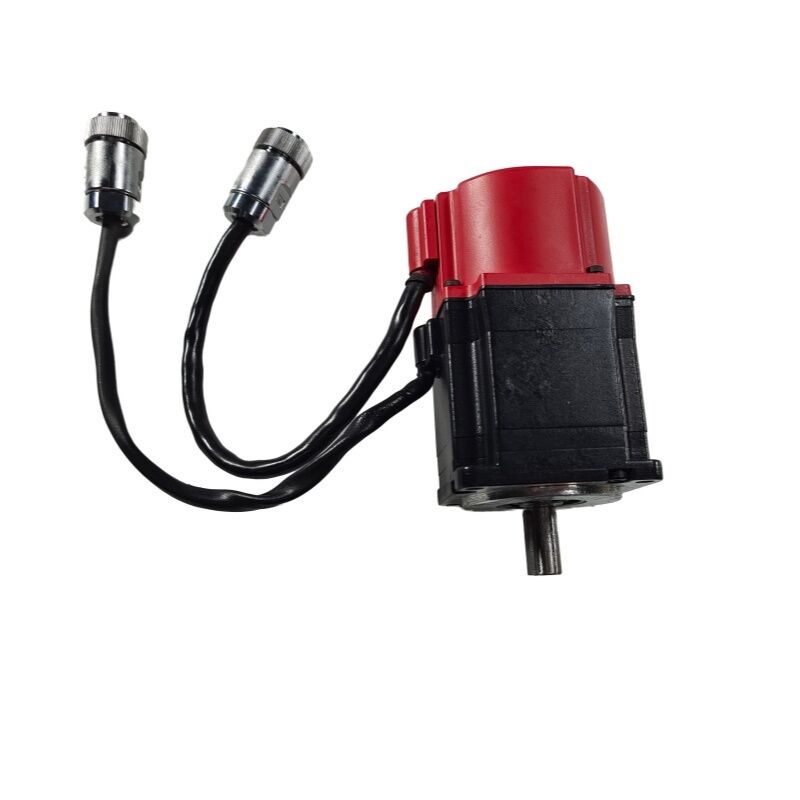

Die gerade Welle mit gefräster Passfeder bietet eine positive Drehmomentübertragung. Bei 0,65 Nm Dauer-Drehmoment überträgt die Passfeder eine leichte Last, aber die mechanische positive Verzahnung, die sie bietet, ist zuverlässiger als eine Reibungsklemmverbindung unter den Umkehr- und Vibrationsbelastungen, die sich über die Produktionslebensdauer ansammeln.

Die IP67-Abdichtung und die Wellenöldichtung schützen den Motor in der Kühlmittelsprüh- und Ölnebelumgebung eines Werkzeugmaschinenschranks. Die Isolationsklasse F bietet eine standardmäßige thermische Sicherheitsreserve.

Wichtige Spezifikationen

Kontext der B0.5/3000-Variante

Die Serie A06B-0113 umfasst B0.5/3000-Motoren in verschiedenen Wellen-, Brems- und Encoder-Konfigurationen. Die Basis -B075 identifiziert die Encoder-Spezifikation; die Endung nach # identifiziert Wellen- und Bremsoptionen. Gängige Konfigurationen:

Bestätigen Sie die vollständige Teilenummer einschließlich der # Endung vom Typenschild des installierten Motors — die Wellenkonfiguration beeinflusst die Kupplungskompatibilität.

FAQ

F1: Die Achse benötigt bei jedem Einschalten einen Referenzfahrzyklus. Liegt das am A32B-Encoder?

Ja. Der A32B ist ein inkrementeller Encoder — er ermittelt die Position durch Zählen von einem Referenzpunkt bei jedem Einschalten. Ein Referenzfahrzyklus ist erforderlich, bevor die Achse an einer definierten Position nutzbar ist. Dies ist das erwartete Verhalten für Maschinen, die Beta-Encoder-Motoren mit inkrementellem Encoder verwenden. Wenn eine absolute Position ohne Referenzfahrt erforderlich ist, wird eine Motorvariante mit einem Absolutwert-Encoder benötigt.

F2: Welche Verstärker sind mit dem A06B-0113-B075 kompatibel?

Die Serie B0.5/3000 passt zu FANUC Beta SVU und SVM Servo-Verstärkern aus der Beta-Motor-kompatiblen Familie. Das spezifische Verstärkermodell hängt von der Achsenanzahl und Konfiguration des Antriebssystems ab. Stellen Sie sicher, dass der Nennstrom des Verstärkers für den 2,8 A Nennstrom des Motors geeignet ist.

F3: Kann dieser Motor mit einer geraden Kupplungsnabe auf der Welle mit Passfeder ausgestattet werden?

Ja. Die gerade Welle kann entweder eine Kupplungsnabe mit Passfeder (unter Verwendung der Passfeder) oder eine Reibungskupplungsnabe (mit weggelassener oder verbleibender Passfeder) aufnehmen. Bei 0,65 Nm Dauer-Drehmoment ist die Reibungsklemmung für die meisten Anwendungen mechanisch ausreichend. Die Passfeder bietet eine zusätzliche positive Sicherung gegen Umkehrbelastungen und Vibrationen über die erweiterte Nutzungsdauer.

F4: Der A06B-0113-B075 ist abgekündigt. Ist er noch erhältlich?

Ja, über den Ersatzteilmarkt für FANUC Beta-Serienmotoren — neue Überbestände, geprüfte generalüberholte Einheiten und Motor-Reparaturservices (Encoder, Lager, Dichtungen, Welle). Die Klasse B0.5/3000 hat eine große installierte Basis und wird weiterhin aktiv gehandelt. Bestätigen Sie die vollständige Teilenummer einschließlich der # Endung vor der Bestellung und überprüfen Sie die Encoder-Funktion und den Zustand der IP67-Dichtung bei jeder gebrauchten Einheit.

F5: Nach dem Einbau des Ersatzmotors zeigt die Achse einen unregelmäßigen Folgefehler an. Was sollte überprüft werden?

Stellen Sie sicher, dass der Motor-Typ-Parameter des Servo-Verstärkers mit der B0.5/3000-Spezifikation übereinstimmt. Überprüfen Sie, ob das Encoder-Kabel am Feedback-Anschluss des Verstärkers vollständig sitzt und ob die Kabelabschirmung am Verstärkerende geerdet ist. Überprüfen Sie die Kupplung auf Fehlausrichtung oder Lockerheit nach dem Einbau des Motors — mechanische Kupplungsprobleme verursachen Reibung, die sich als Folgefehler bemerkbar macht.
