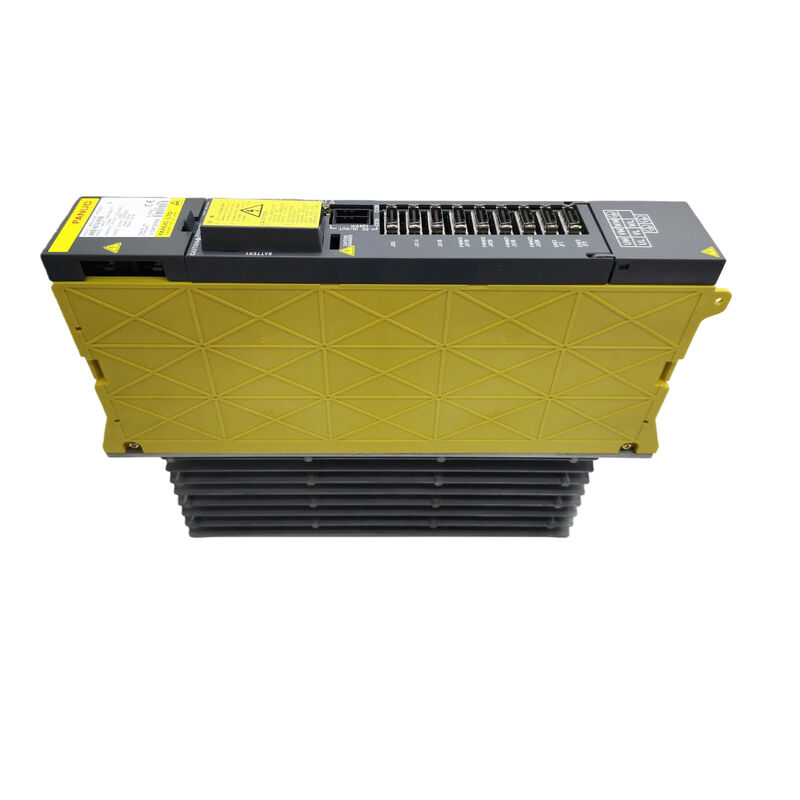

FANUC A06B-6079-H304 — Alpha SVM3-20/20/20: Drei Achsen über einen gemeinsamen Stromschienen

Die Architektur steht an erster Stelle

Nicht alle FANUC Alpha Servo-Verstärker sind die gleiche Art von Gerät. Einige sind eigenständige Einheiten, die direkt an die eingehende Wechselstromversorgung angeschlossen werden, diese intern gleichrichten und ihre Motoren unabhängig voneinander antreiben. Andere sind Module — speziell entwickelte Ausgangsstufen, die bereits umgewandelten Gleichstrom von einer gemeinsamen Versorgung erhalten und sich ausschließlich auf die Motorsteuerung konzentrieren. Der A06B-6079-H304 gehört fest zur zweiten Kategorie, und das Verständnis dieses Unterschieds ist das Wichtigste, was Sie vor der Bestellung, Installation oder Fehlerbehebung dieses Geräts wissen müssen.

Bezeichnet als SVM3-20/20/20 — Servo-Verstärker-Modul, drei Achsen, Klasse 20 auf allen drei Kanälen — der H304 erhält seine Gleichstrom-Busspannung von einem Netzteilmodul (PSM) das separat im selben Schaltschrank installiert ist. Das PSM übernimmt die AC-zu-DC-Umwandlung für den gesamten Schaltschrank. Das SVM3 kümmert sich um nichts anderes als die Stromregelung für die Achsen L, M und N. Es gleichrichtet nicht. Es verfügt nicht über einen eigenen Kondensatorbank für den Hauptbus. Trennen Sie das PSM, und jedes SVM-Modul, das diesen Bus teilt, hört sofort auf zu arbeiten.

Diese Architektur ist keine Einschränkung — sie ist ein bewusster technischer Kompromiss, der die Stromumwandlung in einer einzigen effizienten Stufe konsolidiert und es mehreren SVM-Modulen mit unterschiedlichen Achsenanzahlen und Stromstärken ermöglicht, einen gemeinsamen Energiepool zu teilen. Der Kompromiss besteht darin, dass ein SVM3-20/20/20 nur die halbe Installation ist. Die andere Hälfte ist das PSM.

Sande Electric führt den A06B-6079-H304 in neuen und gebrauchten Zuständen und versendet weltweit innerhalb von 0–3 Werktagen.

SVM vs. SVU: Der Unterschied, der Ihre gesamte Installation bestimmt

Da FANUC ähnliche Produktkennzeichnungen über seine Alpha Servo-Verstärker-Familien hinweg verwendet hat, kann ein Wartungsingenieur, der einen Ersatzantrieb beschafft, in Katalogen leicht sowohl den 6079 SVM als auch den 6089 SVU finden, manchmal nebeneinander aufgeführt. Sie sind nicht austauschbar, und der Unterschied geht tiefer als die Steckverbinder-Pinbelegung.

Die folgende Tabelle erfasst die Kernaufteilung:

Wenn eine Maschine um die 6079 SVM-Architektur herum entwickelt wurde, spiegelt der gesamte Schaltschrank — PSM, ein oder mehrere SVM-Module, Verkabelung und Busverbindungen — diese Wahl wider. Der Austausch eines H304 durch ein SVU mit äquivalenter Stromstärke würde den Anschluss einer eigenständigen Wechselstromversorgung erfordern und die Gleichstrom-Busversorgung eliminieren. Das ist eine Schaltschrank-Neuverkabelung, kein Modulaustausch.

Der H304 innerhalb der SVM3-Reihe: Warum drei gleiche Achsen bei 5,9 A

Die 6079 SVM3-Familie deckt mehrere Drei-Achsen-Stromkombinationen ab. Der H304 ist die symmetrische 20/20/20-Variante — alle drei Achsen bei 5,9 A, alle treiben Alpha-Motoren in der Klasse α2/3000 bis α4/4000 an. Seine Position unter den anderen SVM3-Varianten zeigt, wo er eingesetzt werden sollte:

Der H304 ist die Spitze des Bereichs mit gleichem Strom für drei Achsen, bevor man zu Konfigurationen mit einer N-Achse mit höherem Strom übergeht. Bearbeitungszentren und Drehzentren, bei denen drei Achsen Motoren ähnlicher Klassen unter vergleichbarer Belastung tragen — zum Beispiel X-, Y- und Z-Achsen an einer mittelgroßen VMC — sind die natürliche Heimat für dieses Modul. Wo eine Achse wirklich mehr als 5,9 A benötigt, adressiert der H305, H306 oder H307 dies, ohne die anderen Achsen zu verändern.

Die Auswahl der falschen Variante aus dieser Liste ist eine häufige Fehlerquelle bei der Beschaffung von Ersatzmodulen. Ein H303 (12/20/20) an einer Maschine, die ursprünglich einen H304 (20/20/20) hatte, wird die L-Achse unterfordern und bei jeder sinnvollen Schnittlast Überstromalarme der L-Achse auslösen. Überprüfen Sie immer die Stromanforderungen aller drei Achsen, bevor Sie bestellen.

Die Schnittstellenfalle 6079 vs. 6096: Gleicher Modulname, unterschiedliche Generationen

Die 6079 SVM-Familie hat eine direkte Nachfolgegeneration: den 6096 SVM mit FSSB (Fanuc Serial Servo Bus). Die beiden Generationen teilen sich identische Modellnamen — SVM3-20/20/20 — und nahezu identische Formfaktoren. Der Unterschied liegt in der Servo-Schnittstelle zwischen der CNC und dem Modul.

Der 6079 H304 verwendet eine parallele PWM-Schnittstelle vom Typ A, die über ein paralleles Kabelbündel von der Servo-Schnittstellenplatine der CNC mit älteren FANUC CNC-Generationen (Serie 15, 16, 18, 21 nicht-i) verbunden wird. Das 6096-Äquivalent — ebenfalls als SVM3-20/20/20 bezeichnet, aber mit der Bestellnummer A06B-6096-H304 — verwendet eine FSSB-Glasfaser-Schnittstelle, die über ein Kunststoff-Glasfaserkabel mit i-Serien-CNC-Steuerungen verbunden wird.

Die beiden sind nicht kreuzkompatibel. Ein 6096-Modul, das an einer Maschine mit einer Nicht-i-CNC und einer Typ-A-Servo-Platine installiert ist, wird nicht kommunizieren. Ein 6079-Modul, das an einer für FSSB konfigurierten Maschine installiert ist, wird ebenfalls nicht initialisiert. Wenn Sie einen Ersatz beschaffen und wissen, dass die Maschine eine CNC der Serie 16 oder 18 (nicht-i) verwendet, ist der 6079 H304 das richtige Teil. Wenn die Maschine eine 16i, 18i oder 0i-C/D verwendet, ist der 6096 H304 erforderlich. Die sicherste Überprüfung ist die Teilenummer auf dem installierten Modul selbst — die mittleren vier Ziffern der A06B-Bestellnummer (6079 vs. 6096) machen die Schnittstellengeneration eindeutig.

Technische Spezifikationen

PSM-Dimensionierung und der H304: Was das Netzteilmodul bewältigen muss

Die Installation oder der Austausch eines SVM3-20/20/20 wirft eine leicht zu übersehende Frage auf: Hat das vorhandene PSM genügend Kapazität, um die Last zu tragen? Der H304 zieht bei voller gleichzeitiger Drei-Achsen-Last bis zu 3,7 kW aus dem gemeinsamen Gleichstrom-Bus. Wenn zusätzliche SVM-Module denselben PSM nutzen — was in einem Mehrachsen-Bearbeitungszentrum die normale Konfiguration ist — muss das PSM für die Summe des Spitzenleistungsbedarfs aller Module dimensioniert sein, nicht nur für den H304 allein.

Die Alpha PSM-Serie von FANUC (A06B-6077) ist in verschiedenen Leistungsstufen erhältlich. Wenn Sie einen Ersatz-H304 in einen Schaltschrank einbauen, stellen Sie sicher, dass die Nennleistung des installierten PSM nicht durch die Summe aller SVM-Module im System überschritten wird. Ein PSM, das über seine thermische Nennleistung hinaus betrieben wird, zeigt bei starker Mehrachsen-Schnittlast DC-Bus-Unterspannungsalarme — ein Alarmmuster, das wie ein Modul-Fehler aussieht, aber von der Stromversorgungsstufe ausgeht.

Diese Berechnung ist am relevantesten, wenn der H304 anstelle einer SVM3-Variante mit geringerer Stromstärke installiert wird (z. B. Austausch eines H301 Drei-Achsen-12/12/12-Moduls durch einen H304 Drei-Achsen-20/20/20), wobei die Gesamtbuslast steigt. Bei einem 1:1-Austausch des H304 bleibt die vorhandene PSM-Dimensionierung gültig.

Bestellung, Zahlung & Versand

Weltweiter Versand per DHL und FedEx innerhalb von 0–3 Werktagen nach bestätigter Zahlung. Kombinierter Versand ist für Mehrstückbestellungen verfügbar.

Akzeptierte Zahlungsmethoden:

• Banküberweisung (T/T) — alle Bestellwerte
• PayPal — Bestellungen bis zu 500 USD
• Western Union — alle Bestellwerte

Einfuhrzölle und Steuern sind vom Käufer am Bestimmungsort zu tragen.

Garantie & Rückgaberecht

Rücksendungen werden für Einheiten akzeptiert, die beschädigt, unvollständig, nicht wie beschrieben oder innerhalb von 4 Tagen nach Erhalt als nicht funktionsfähig bestätigt werden. Das Garantieetikett muss intakt bleiben. Die Kosten für die Rücksendung trägt der Käufer. Rücksendungen aufgrund von Bestellfehlern oder Meinungsänderungen werden nicht akzeptiert.

Häufig gestellte Fragen

F1: Das SVM3-20/20/20 meiner Maschine ist ausgefallen, und ich sehe gleichzeitig Alarme auf allen drei Achsen. Kann das H304-Modul selbst dazu führen, dass alle drei Achsen gleichzeitig ausfallen, oder sollte ich zuerst das PSM überprüfen?

A: Beide Szenarien sind möglich, und die 7-Segment-LED am Modul ist das schnellste Diagnosewerkzeug, um sie zu unterscheiden. Wenn die LED einen Alarm der Spannungsklasse anzeigt — insbesondere Codes im Zusammenhang mit DC-Bus-Unterspannung oder Busladefehler — stammt der Fehler aus dem gemeinsamen Stromversorgungspfad, was entweder das PSM selbst, die DC-Bus-Sicherung oder die Busverkabelung zwischen dem PSM und dem SVM-Modul bedeutet. Wenn die LED Ausgangsstufen-Codes anzeigt (Überstrom- oder IPM-Fehlercodes auf einzelnen Achsen), sind die Ausgangsstufen des Moduls wahrscheinlicher beteiligt. Eine praktische erste Überprüfung, bevor eine der Komponenten verurteilt wird: Überprüfen Sie die DC-Bus-Spannung an den DC-Eingangsklemmen des SVM-Moduls mit einem DMM, während das System eingeschaltet ist, aber bevor die Achsen aktiviert werden. Der Bus sollte innerhalb der Spezifikation von 283–325V DC liegen. Wenn die Busspannung niedrig oder nicht vorhanden ist, während das PSM keinen eigenen Fehler anzeigt, überprüfen Sie die Busverkabelung und die Sicherung dazwischen. Wenn die Busspannung korrekt ist und das Modul immer noch nicht initialisiert werden kann, ist das Modul die wahrscheinlichere Fehlerquelle.

F2: Besteht die Gefahr, versehentlich den 6096 H304 zu bestellen, wenn ich den 6079 H304 benötige? Sie scheinen in den Suchergebnissen zusammen aufzutauchen.

A: Ja, dies ist einer der häufigsten Bestellfehler in der Alpha SVM-Familie, gerade weil beide als SVM3-20/20/20 bezeichnet werden und physisch fast identisch aussehen. Die definitive Überprüfung ist die sechsstellige Bestellnummer in der Mitte der FANUC-Teilenummer: 6079 für Typ-A-Schnittstelle (Ihre Maschinenvariante, wenn sie Serie 16 oder 18 nicht-i verwendet) und 6096 für FSSB-Schnittstelle (erforderlich für 16i, 18i und andere i-Serien-CNCs). Wenn Sie basierend auf dem CNC-Modell einer Maschine bestellen, überprüfen Sie, ob die CNC-Bezeichnung auf "-i" endet — eine Serie 16 ist nicht-i, eine Serie 16i ist die i-Serie. Die Teilenummer der Servo-Schnittstellenplatine im CNC-Schrank ist ein weiterer zuverlässiger Indikator: Platinen im Bereich A16B-2200-xxxx und A16B-2202-xxxx deuten typischerweise auf Typ A (6079 kompatibel) hin, während A16B-3200-xxxx Platinen mit FSSB (6096 kompatibel) verbunden sind. Im Zweifelsfall teilen Sie uns die vollständige Teilenummer des installierten Moduls vom Etikett mit, bevor Sie Ihre Bestellung bestätigen.

F3: Die Maschine hat drei Achsen über dieses SVM3-20/20/20. Muss nach dem Austausch des Moduls etwas in den CNC-Parametern neu initialisiert werden, oder ist es wirklich Plug-and-Play?

A: Bei einem 1:1-Austausch desselben Modultyps (H304 für H304) bleiben die CNC-Servo-Parameter — Motorkennungen, Stromgrenzen, Positionsgain, Geschwindigkeitsloop-Gains — in der CNC selbst gespeichert und werden durch den Modulaustausch nicht beeinflusst. Das SVM3-20/20/20 speichert keine Achsenparameter intern. Sobald das Ersatzmodul mechanisch eingesetzt, die Bus- und Schnittstellenkabel wieder angeschlossen und das System eingeschaltet ist, wird die CNC die Kommunikation mit dem neuen Modul unter Verwendung des vorhandenen Parametersatzes wieder aufnehmen. Zwei Dinge sind jedoch nach dem Einschalten zu bestätigen: Erstens, dass keine Achse einen Servoalarm im Zusammenhang mit Parameterabweichungen anzeigt (was darauf hindeuten würde, dass die Motorkennung oder die Stromklassen-Parameter in der CNC nicht mit dem tatsächlich angeschlossenen Motor übereinstimmen), und zweitens, dass die Referenzrückkehr (Home)-Funktion der CNC nach dem ersten Einschalten auf allen drei Achsen korrekt funktioniert, da die absoluten Positionsdaten im batteriegepufferten Speicher der CNC möglicherweise neu etabliert werden müssen, wenn die Maschine längere Zeit ausgeschaltet war.

F4: Die Maschine verwendet diesen H304 für die X-, Y- und Z-Achsen. Die N-Achse (Z) läuft tendenziell härter, da sie das Gewicht des Spindelkopfes trägt. Sollte ich eine andere SVM3-Variante mit einer N-Achse mit höherem Strom in Betracht ziehen, wie z. B. den H307 (SVM3-20/20/40)?

A: Nur wenn die Spezifikation des Z-Achsen-Motors tatsächlich mehr als 5,9 A benötigt. Die Entscheidung sollte vom Typenschild des Motors und den Servo-Achsen-Parametern der CNC bestimmt werden, nicht allein von der betrieblichen Wahrnehmung. Eine Z-Achse, die einen schweren Spindelkopf unter Schwerkraft trägt, wird eine höhere kontinuierliche Drehmomentnachfrage haben als eine horizontale Achse — aber ob sich dies in einer Stromnachfrage von über 5,9 A niederschlägt, hängt vollständig vom Nennstrom des Motors ab und davon, wie der ursprüngliche OEM der Maschine den Antrieb für diese Achse dimensioniert hat. Überprüfen Sie das Typenschild des Z-Achsen-Motors und bestätigen Sie seinen Nennstrom im Vergleich zu den 5,9 A (Klasse 20) Ausgang des H304. Wenn der Motor in der Klasse α4/4000 oder darunter liegt und ursprünglich mit dem H304 gekoppelt war, betrachtet FANUCs Motor-Antriebs-Kopplungstabelle dies als eine gültige Kombination unter dem normalen Betriebszyklus der Maschine. Wenn Sie Z-Achsen-Thermaalarmierungen oder Überstromauslösungen unter normalen Schnittlasten mit korrekt eingestellten Motorparametern erleben, konsultieren Sie die Servo-Parameter-Abstimmung, bevor Sie die Antriebsgröße ändern — eine zu aggressive Beschleunigungsrampen-Parameter auf der Z-Achse kann die Stromstärke des Moduls überschreiten, selbst wenn der Antrieb für den Motor richtig dimensioniert ist.

F5: Ich muss mehrere H304-Einheiten als Ersatzteile für eine Produktionslinie mit mehreren identischen Maschinen beschaffen. Was ist der beste Weg, um sicherzustellen, dass die Einheiten, die ich erhalte, echte FANUC-Produkte und keine Fälschungen sind?

A: Gefälschte FANUC-Antriebe zirkulieren auf dem Gebrauchtmarkt, insbesondere für stark nachgefragte Legacy-Teile. Bei der Beschaffung mehrerer Einheiten reduzieren mehrere physische Prüfungen bei Ankunft das Risiko erheblich. Erstens sollte das FANUC-Etikett auf dem Modul einen klaren, konsistenten Druck mit der vollständigen Teilenummer, einer Seriennummer und dem Herkunftsland (Japan) aufweisen. Das Etikett sollte keine Anzeichen einer Wiederanbringung zeigen — überprüfen Sie die Kanten auf Anheben oder Fehlausrichtung mit dem Modulgehäuse. Zweitens sollten die Steckverbindergehäuse und die Qualität der Platine, die durch Lüftungsöffnungen sichtbar sind, den FANUC-Fertigungsstandards entsprechen — inkonsistente Platinen-Silkscreen-Schriftarten oder schlecht sitzende Komponenten sind Warnzeichen. Drittens überprüfen Sie die Einheit anhand bekannter guter PCB-Nummern: Die Verdrahtungsplatine in einem echten H304 sollte eine A16B-2202-0786 und die Steuerungs-PCB eine A20B-2001-0950 sein. Wenn ein Lieferant diese Platinenbezeichnungen nicht bestätigen kann oder will, betrachten Sie dies als Vorsichtsmaßnahme. Kontaktieren Sie uns, bevor Sie eine Mehrstückbestellung aufgeben, um die Inspektionshistorie zu besprechen und die Echtheit der Teile für Ihre Mengenbedürfnisse zu bestätigen.
