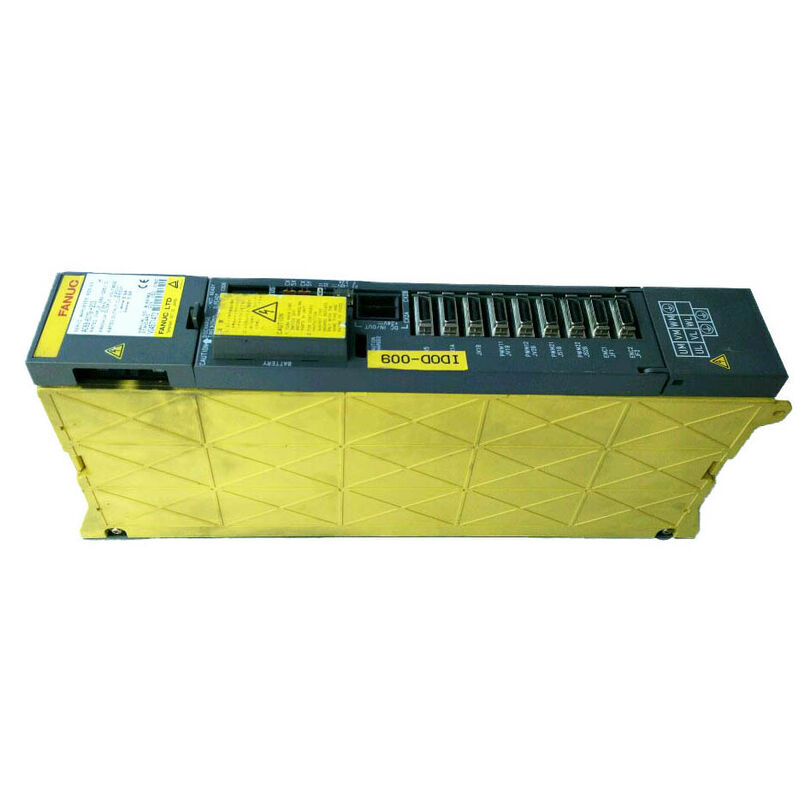

Fanuc Servo-Verstärker A06B-6079-H302 A06B6079H302 A06B-6079-H302

FANUC A06B-6079-H302 Alpha SVM3-12/12/20: Wenn zwei Achsen hell sind und eine nicht

Die Gründe für die Ungleichheit

Ein dreiachsiges Bearbeitungszentrum ist nicht drei identische Probleme, die dreimal gelöst werden.Die rotierende B-Achse, die einen Grabstein auf das nächste Gesicht hinweist, macht etwas grundlegend anderes als die X- und Y-Achsen, die eine Taschenkontur verfolgenDie Z-Achse, die mit einem vollen Spindelkopf gegen die Schwerkraft abfällt, trägt eine Trägheit, die eine leichtere Kreuzfahrtachse nie erlebt.Eine Turmindex-Achse auf einem Drehzentrum bewegt sich intermittierend und kurz .

Die Maschinenbauer, die dies verstanden hatten, haben nicht den gleichen Antriebsstrom für jede Achse festgelegt, nur weil aus einem einzigen Modul drei Ausgänge verfügbar waren.Jeder Kanal wurde mit dem Motor abgestimmt, den er antreibt.Die A06B-6079-H302 spiegelt genau dieses Denken wider.

BezeichnetSVM3-12/12/20, dieses Modul aus der 6079 Alpha-Serie von FANUC liefert3.0A an den Achsen L und M für Alpha­Motoren am leichteren Ende des Bereichs ausreichendN-Achse bis 5,9AZwei Kanäle für leichtere Arbeiten, ein für die schwerere Achse.Dies ist kein Kompromiß oder eine seltsame Variante, es ist die richtige technische Antwort auf ein spezifisches und allgemeines Maschinenlastprofil.

Sande Electric lagern die A06B-6079-H302 in neuen und gebrauchten Zuständen, versenden weltweit innerhalb von 0-3 Werktagen.

Modul-Architektur: Die PSM-Abhängigkeit, die die Familie 6079 definiert

Vor der Erörterung der Achsenspezifikationen ist die Installationsarchitektur des H302 eindeutig zu beachten.SVM Servoverstärkermodul∆ keine eigenständige Einheit mit eigenem Geradrichter, sondern eine Verbindung zu einem gemeinsamen Gleichspannungsbus, der durch einen separat installiertenStromversorgungsmodul (PSM)Der PSM verwaltet alle Wechselstrom-Zustandskonversionen für den Schrank. Der SVM3-12/12/20 verwaltet nur die Stromsteuerung für seine drei Achsen.

Dies bedeutet, dass der H302 keine Wechselstrom-Eingangsterminals hat.283 ∼ 325 V, die bereits vom PSM vorgeladen und gefiltert wurden. Wenn das PSM ausfällt, werden das H302 und jedes andere SVM-Modul, das diesen Bus PSM und andere Module funktionieren weiterhin normal.

Jeder, der dieses Modul als Ersatzmodule bezieht, muss überprüfen, ob der Schrank ein funktionierendes PSM enthält, bevor er zu dem Schluss kommt, dass das SVM-Modul die Fehlerquelle ist.Eine Unterspannung des Gleichspannungsbuses auf Kabinettsebene oder ein Busladestörung wird alle SVM-Module gleichzeitig immobilisieren, und dieses Muster - alle Achsen gleichzeitig alarmieren - wird manchmal für einen Modulfehler gehalten, wenn die PSM- oder Busverkabelung das eigentliche Problem ist.

H302 - Ablesen des asymmetrischen Bereichs von SVM3

Der SVM3-12/12/20 nimmt in der dreiachsigen Modulfamilie 6079 eine spezifische Position ein, die seiner vorgesehenen Anwendung entspricht:

Der H302 ist der erste Schritt nach oben von der ganz leichten H301 die minimale Änderung, die der N-Achse mehr Strom gibt, ohne die anderen beiden Kanäle zu vergrößern.Maschinen, die mit diesem Modul ausgelegt sind, weisen typischerweise L und M an die treibenden Achsen an.α1/3000 oder α2/3000Motor, während N einenα2/3000 oder α3/3000In einer höheren Anwendungsdauer oder gelegentlich in einerα4/4000bei moderaten Belastungen.

Die Anbringung des gleichwertigen H304 (20/20/20) auf eine Maschine, die um den H302 herum konzipiert ist, wird keine Schäden verursachen die höherströmenden Kanäle laufen einfach mit einem Bruchteil ihrer Kapazität auf L und M.Aber die Beschaffung von H304 als Ersatz erhöht die Kosten und erschwert zukünftige Bestellungen, indem die Dokumentation nicht übereinstimmtDer bessere Ansatz besteht darin, das richtige Teil zu identifizieren und zu lagern.

Warum N-Achse das Upgrade erhält: Gemeinsame Maschinenkonfigurationen

In den Anlagen, in denen der H302 am häufigsten eingesetzt wurde, wurde mit der N-Achse eines der wenigen wiederkehrenden Szenarien behandelt.

Bei horizontalen Bearbeitungszentren durchqueren die Achsen L und M die Palette in zwei horizontalen Richtungen, während die Achse N mit vollem Spindelkopf vertikal bewegt wird.Allein die Gravitationskomponente an der N-Achse drückt ihr durchschnittliches Drehmomentbedarf über das, was ein α1 oder α2 Motor benötigt, auch bei moderaten Schneidtiefen.

Bei Drehzentren mit HilfsachsenL und M könnten die Heckstock und Werkzeug Post Positionierung fahren, während N treibt den Hauptwagen die Längsschwenkung Pass .

Bei mehrsachsigen Zellen mit einer drehbaren C-Achse, die einer dreiachsigen Basis hinzugefügt wird, verfügt die drehbare Achse häufig über einen schwereren Motor, um die Trägheit des Werkstücks während der Indexierung zu bewältigen,Aufbau des N-Kanals mit höherem Stromgehalt.

Keine dieser Anwendungen drängt N in das 40-Klassen-Gebiet, das eine H305 oder H306 erfordern würde.9A des 20-Klasse-N-Kanals befindet sich in dem Bereich, in dem ein mittelgroßer Alpha-Motor die Arbeit erledigt, ohne dass die Einheit physikalisch größer wird oder deutlich mehr vom gemeinsamen PSM bezieht.

Technische Spezifikation

Die 6079 vs. 6096 Schnittstelle Split: Die richtige Generation

Die 6079 SVM3-12/12/20 hat einen direkten Gegenstück in der nächsten Generation der Alpha-SVM-Familie:A06B-6096-H302, die die gleiche Bezeichnung SVM3-12/12/20 und identische Achsenstromstärken trägt, jedoch eineFSSB-Glasfaser-SchnittstelleDie beiden Module können nicht aufeinander abgelöst werden.

Die 6079 H302 arbeitet mit den Bedienelementen der FANUC-Serie 15, 16, 18 und 21 der nicht i-Generation, wobei ein paralleles Kabelbündel aus der Servo-Schnittstellenplatine Typ A der CNC verwendet wird.Die 6096 H302 arbeitet mit Steuerungen der Serie i (16i), 18i, 0i-C/D und dergleichen) über Glasfaserkabel aus Kunststoff. Einbau eines Moduls 6096 auf eine Maschine mit einer nicht i-CNC oder eines Moduls 6079 auf eine Maschine mit einer FSSB-ausgestatteten i-Serie-CNC,Erzeugt einen unmittelbaren Kommunikationsfehler beim Einschalten.

Die sicherste Identifizierungsmethode bleibt das Bauteilnummern-Etikett auf dem installierten Modul.6079oder6096 die Schnittstellenerstellung unabhängig davon, ob die CNC-Schrankadokumentation verfügbar ist, explizit zu gestalten.mit einer Breite von mehr als 20 mm, 18, 21 ohne das Suffix "i") erfordert 6079; i-Serie (16i, 18i, 21i) erfordert 6096.

Bestellung, Zahlung und Versand

Weltweiter Versand über DHL und FedEx innerhalb0­3 ArbeitstageBei Bestellungen mit mehreren Artikeln ist der kombinierte Versand erhältlich.

Akzeptierte Zahlungsarten:

• Banküberweisung (T/T)
• PayPal
• Western Union alle Bestellwerte

Zölle und Einfuhrabgaben sind bei der Bestimmung des Kaufers zu tragen.

Garantie und Rücksendungsrichtlinie

Rücksendungen für Einheiten, die beschädigt, unvollständig, nicht wie beschrieben oder bestätigt nicht funktionsfähig innerhalb4 Tage nach Eingang. Das Garantieetikett muss intakt sein. Die Rücksendung liegt in der Verantwortung des Käufers. Rücksendungen für falsche Bestellungen oder Meinungsänderungen werden nicht akzeptiert.

Häufig gestellte Fragen

F1: Die N-Achse auf meiner Maschine löst bei starken Schnitten Überstrom-Alarme aus, aber die L- und M-Achsen sind in Ordnung.und könnte ich die Maschine nur auf zwei Achsen laufen, während die Beschaffung eines Ersatzes?

A: An N-axis-only overcurrent alarm that leaves L and M unaffected is consistent with a fault isolated to the N output stage — the three output stages inside the SVM3 module are independent from each other's current control circuitryVor dem Schluss, dass das Modul versagt hat,Prüfung des Motorisolationswiderstands am N-Achsenmotor mit dem Motorkabel am Modulende getrennt durchführen. An N-axis overcurrent alarm that appears immediately on axis enable — before any motion command is issued — almost always points to a motor winding fault or cable insulation breakdown rather than a module output stage failure. Der Austausch des Moduls ohne Bestätigung der Isolationsintegrität des Motors führt zu demselben Alarm auf der neuen Einheit, wenn der Motor der eigentliche Fehler ist.Dies hängt vollständig von den Betriebsanforderungen der Maschine ab und was die N-Achse antreibtDie CNC kann so konfiguriert werden, dass die N-Achse für Wartungszwecke auf einigen Maschinen in einem Alarm-hemmenden Zustand verbleibt, dies ist jedoch maschinenspezifisch und sollte mit der OEM-Dokumentation überprüft werden.

F2: Ich finde den 6096-H302 leichter als den 6079-H302 auf dem aktuellen Markt.Kann ich das FSSB-Modul in meine Maschine mit einer Serie 18 (nicht-i) CNC passen, wenn ich auch die CNC-Servo-Schnittstellen-Board ändern?

A: In der Theorie würde die Änderung der Servo-Schnittstellenplatine innerhalb der CNC von Typ A auf FSSB die Kommunikation mit dem 6096-Modul ermöglichen, aber in der Praxis ist dies selten ein einfacher Platenaustausch.Die FSSB-Servo-Schnittstellenplatine für CNC-Systeme der Serie i ist eine andere Hardware-Generation als die Type-A-Platine in einer Serie 18, und die CNC-Software muss auch FSSB-Servo-Kommunikation unterstützen.der Upgrade-Pfad beinhaltet den Austausch der CNC selbst anstelle einer internen PlatineFür Maschinen, die in Produktion auf einer Serie 18-Plattform bleiben müssen, wird eine Modulbeschaffungsentscheidung in ein vollständiges CNC-Upgrade-Projekt verwandelt.Die richtige Quelle 6079 H302 ist der richtige Weg.Wenn die langfristige Roadmap einer Maschine sowieso ein CNC-Upgrade beinhaltet, ist dieses größere Projekt der richtige Kontext, um die Änderung der Antriebsschnittstelle anzugehen.

Q3: Meine Maschine hatte ursprünglich eine andere SVM3-Variante (insbesondere die H301, SVM3-12/12/12) installiert.Soll ich jetzt den H302 als Ersatz, oder erfordert ein Modulwechsel weitere Schranken- oder CNC-Änderungen?

A: Wenn der N-Achsen-Motor rechtmäßig auf ein Modell im Bereich α2/3000·α4/4000 aufgerüstet wurde und die N-Achsen-Servoparameter der CNC (Motorcode, Parameter 2020) auf den neuen Motor angepasst wurden,Dann ist die Installation des H302 anstelle des H301 mechanisch und elektrisch unkompliziertDie wichtigsten Schritte sind: Bestätigen Sie, dass der Nennstrom des aufgerüsteten N-Motors innerhalb der Grenzwerte von 5 liegt.9A Ausgang des N-Kanals des H302 (nicht überschreitet)- überprüfen, ob der N-Achsen-Motorcode der CNC mit dem tatsächlichen Motormodell übereinstimmt, und prüfen, ob das PSM im Schrank bereits für die erhöhte N-Achsenbelastung durch das Motor-Upgrade maßgeschneidert wurde.Wenn die Motor-Upgrade wurde richtig mit PSM und Parameter Aufmerksamkeit zu der Zeit durchgeführt, ist der Modulwechsel eine direkte Übereinstimmung.

Q4: Nach dem Einbau eines Ersatzes H302 initialisieren sich alle drei Achsen korrekt, aber die N-Achse zeigt Positionsverschiebung bei feinen Konturbewegungen die L- und M-Achsen verfolgen sich perfekt.Was sollte untersucht werden?

A: Positionsverschiebung auf der N-Achse auf einem korrekt initialisierten Modul, wenn L und M sauber verfolgen, schränkt das Problem entweder auf die N-Achsengeschwindigkeitsschleife oder den N-Achsen-Encoder-Rückkopplungsweg ein.Beginnen Sie mit dem Encoder: Überprüfen Sie, ob das N-Achsen-Encoderkabel vollständig an dem N-Achsen-Rückkopplungsanschluss des Moduls befestigt ist, der nicht mit dem L- oder M-Anschluss ausgetauscht ist.die möglich ist, wenn die Kabel ähnlich aussehen und beim Austausch gestört wurdenEin teilweise sitzender Encoder-Anschluss kann ein intermittierendes Positionssignal erzeugen, das bei niedrigen Geschwindigkeiten Drift verursacht, ohne einen vollständigen Encoder-Alarm auszulösen. verify that the N-axis velocity loop gain parameter (parameter 2043 or equivalent for your CNC series) was not altered during any previous troubleshooting — a velocity gain that is significantly lower than the motor model's specification will produce sluggishVor der Anpassung wird der aktuelle Parameterwert mit der Motorspezifikationstabelle für das genaue N-Achsen-Motormodell verglichen.

F5: Wir betreiben vier identische Maschinen mit diesem Modul. Was ist die empfohlene Ersatzstrategie, wenn die 6079er Serie eingestellt wird?

A: Bei vier identischen Maschinen und einem nicht mehr hergestellten Teil wird durch die Risikoabschätzung der Aufbewahrung von mindestens zwei bestätigten Arbeitsgeräten im Regal bevorzugt.Eine Einheit bietet sofortige Austauschfähigkeit für die erste Maschine, die versagt; the second provides coverage while the replacement stock is being replenished — a procurement window that is unpredictable with discontinued legacy parts and can stretch from days to months depending on global surplus availability at the time of the failureBei Anlagen, in denen diese Maschinen in Produktionsschichten arbeiten, übersteigen die Ausfallzeiten für die Wartezeit auf eine Vorräteinheit in der Regel die Transportkosten für zwei Lagerbestände um ein Vielfaches.Einige Anlagen mit sechs oder mehr gleichen Maschinen halten drei EinheitenEine weitere Überlegung: Da die L- und M-Kanäle des H302 (3.0A) im typischen Gebrauch leichter belastet sind als der N-Kanal (5.9A),N-Achsen-Ausgangsstufenfehler sind in der Regel häufiger als L- oder M-Fehler in alternden EinheitenWenn die N-Achsen Ihrer Maschinen aggressive Arbeitszyklen durchlaufen, berücksichtigen Sie dieses Ausfallmuster in der Lagermenge.Kontaktieren Sie uns, um die Preise für mehrere Einheiten zu besprechen und die aktuelle Lagerfläche zu bestätigen, bevor Sie sich für einen Beschaffungsplan verpflichten.
