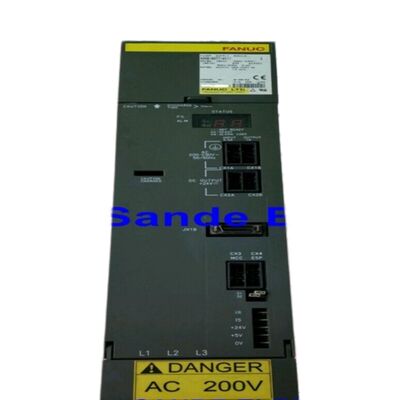

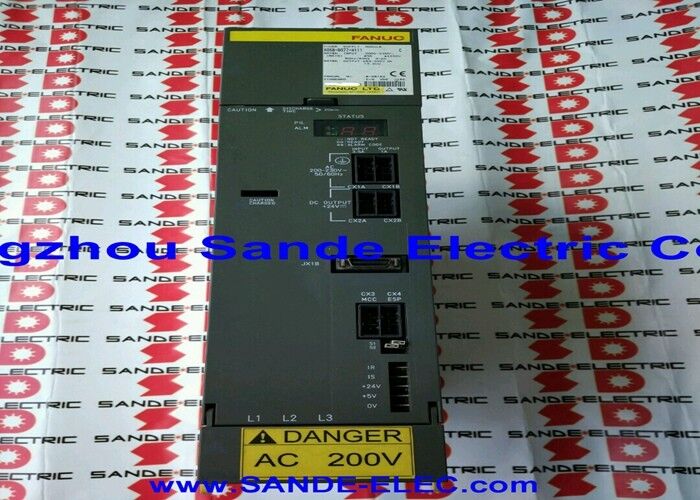

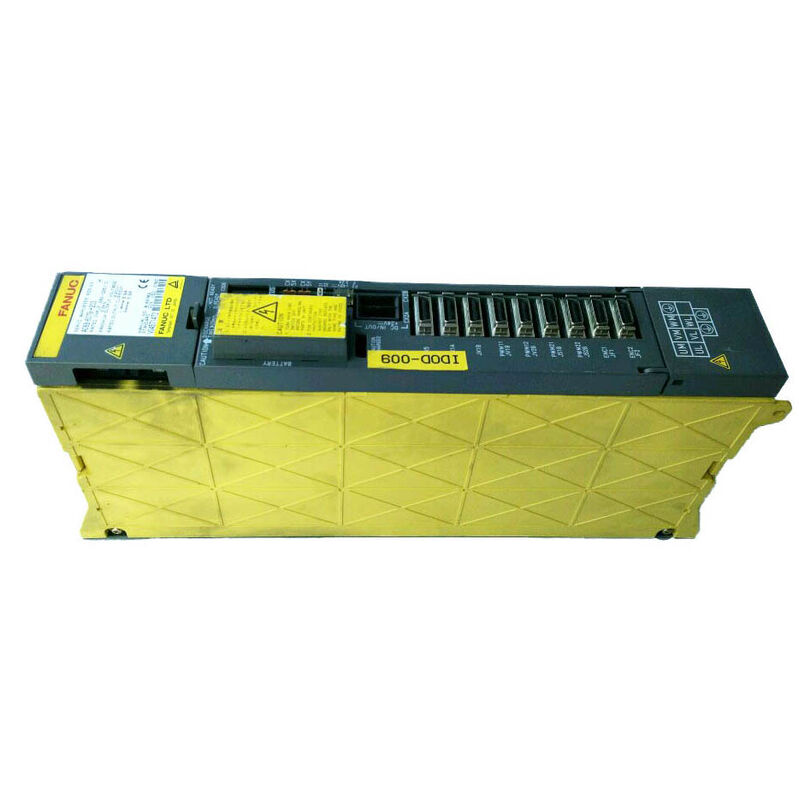

Fanuc-Servoverstärker A06B-6079-H108 A06B6079H108 A06B-6079-H108

Fanuc A06B-6079-H108 | Einzelachsen-Alpha-Servo-Verstärkermodul — SVM1-360, 115A Ausgang, α100/α150 Motoren, 283–325V Eingang, 230V Ausgang, Typ A/B Schnittstelle

Übersicht

Das Fanuc A06B-6079-H108 ist das größte Einzelachsen-Servo-Verstärkermodul der A06B-6079 Alpha-Serie — das SVM1-360, ein 115-Ampere-Dauerstrom-Antrieb, der für die Alpha-Servo-Motoren α100 und α150 entwickelt wurde, die die schwersten Werkzeugmaschinenachsen im CNC-Ökosystem von Fanuc antreiben.

Während die kleineren SVM-Module der A06B-6079-Serie die kompakten Achsantriebe von Bearbeitungszentren und Drahterodiermaschinen handhaben, arbeitet der H108 am entgegengesetzten Ende der Skala: großformatige CNC-Maschinen, bei denen die Achsen erhebliche strukturelle Masse tragen, bei denen die Vorschubkraft der Kugelumlaufspindel und die Reibung der Führungen beträchtlich sind und bei denen die Servoachse während schwerer Schnittbearbeitungen volles Drehmoment liefern muss, ohne die Stromgrenze zu überschreiten.

Die Namenskonvention SVM1-360 folgt dem Muster, das in der gesamten SVM-Familie der Alpha-Serie verwendet wird — SVM1 identifiziert ein Einzelachsenmodul und 360 identifiziert die Spitzenstromklasse. Mit 115A Dauerstromausgang an einem 230V AC Motor kann der H108 Motoren im Bereich von 11–15kW Dauerleistung antreiben und deckt damit die großen Achsantriebe ab, die auf Horizontalbohrwerken, großformatigen Bearbeitungszentren, Portaltyp-Werkzeugmaschinen sowie schweren Stanz- und Abkantpressen zu finden sind, wo die großen Alpha-Servo-Motoren von Fanuc die Achskraft liefern, die diese Maschinen benötigen.

Hergestellt in den Fertigungsanlagen von Fanuc am Fuße des Fuji in Japan, wurde der A06B-6079-H108 ab Mitte der 1990er Jahre in großen CNC-Werkzeugmaschinen verbaut — eine Langlebigkeit, die sowohl die Robustheit der Hardware als auch die fortlaufende Betriebslebensdauer der großen Werkzeugmaschinen widerspiegelt, für die er entwickelt wurde.

Schlüsselspezifikationen

SVM1-360 — Große Alpha-Motor-Klasse

Die Motorbezeichnungen α100 und α150 im Alpha-Servo-Motor-Sortiment von Fanuc identifizieren die Dauer-Drehmomentklasse des Motors — α100 für 100 Nm Klasse Dauer-Drehmoment, α150 für 150 Nm Klasse. Dies sind physisch große Motoren mit schweren Rotoren und Wicklungen mit hoher Polzahl, die anhaltend hohe Ströme benötigen, um das Drehmoment über den gesamten Betriebsdrehzahlbereich zu entwickeln und aufrechtzuerhalten.

Die 115A Ausgangsleistung des H108 ist speziell auf diese Motorklassen abgestimmt.

Bei diesem Stromniveau erfordert der H108, dass seine IPM (Intelligent Power Module) Transistorbaugruppe auch unter normalen Betriebsbedingungen erhebliche Wärme abführt.

Das Modul verfügt über einen dedizierten Kühlkörper und einen Lüfter zur Bewältigung dieser thermischen Last. Der Lüfterbetrieb wird überwacht — ein stehender Lüfter löst einen FAL (Lüfteralarm) auf der LED-Anzeige des Moduls aus, und ein fortgesetzter Betrieb ohne Lüfterkühlung birgt die Gefahr einer thermischen Abschaltung des IPM. Bei Anwendungen mit hohem Einschaltdauer sollte der Betriebszustand des Lüfters Teil der routinemäßigen Wartungsinspektion sein.

Einzelachsen-Architektur und Komponentenlayout

Das Einzelachsen-Design des SVM1-360 konzentriert die volle 115A Ausgangsleistung in einem Achskanal am L-Anschluss. Im Gegensatz zu Mehrachsen-SVM-Modulen, bei denen die Stromkapazität auf zwei oder drei kleinere Ausgangsstufen verteilt ist, verwendet der H108 eine einzige Hochstrom-IPM-Baugruppe für die volle Nennleistung.

Diese konzentrierte Architektur macht das Modul im Vergleich zu kleineren SVM-Einheiten physisch breit — das PCB-Layout beherbergt die großen Gate-Treiber-Schaltungen, Strommesswiderstände und Bypass-Kondensatoren, die für die Hochstrom-PWM-Schaltung erforderlich sind.

Die Steuerungs-PCB A16B-2202-0991 und die Verdrahtungsplatine A20B-1006-0485 sind spezifisch für das SVM1-360 Modul und nicht mit anderen SVM-Platinen der Alpha-Serie austauschbar.

Reparaturspezialisten weisen darauf hin, dass keine der beiden Platinen separat von Fanuc verkauft wird — die Reparatur auf Komponentenebene der IPM-Transistorbaugruppe, Kondensatoren, Lüfter, Sicherungen und Pufferbatterien des Impulsgebers ist der praktische Servicepfad für die Wartung des SVM1-360.

FAQ

F1: Welche Maschinentypen verwenden typischerweise den A06B-6079-H108?

Das SVM1-360 findet sich auf großen CNC-Werkzeugmaschinen, bei denen Achsmasse und Schnittkräfte die höhere Drehmomentfähigkeit von α100 oder α150 Motoren erfordern.

Typische Installationen umfassen Horizontalbohrwerke mit schweren Spindelschlitten, großformatige vertikale Bearbeitungszentren mit schweren Säulen- oder Tischstrukturen, 5-Achsen-Bearbeitungszentren vom Portaltyp, CNC-Stanzpressen, bei denen die schwere Stößelachse anhaltend hohes Drehmoment erfordert, und großformatige Abkantpressen mit CNC-Hinteranschlag und Stößelpositionsregelung.

Die 115A Ausgangsklasse ist in Standard-Bearbeitungszentren nicht üblich — sie zielt speziell auf Hochkraft-Achsanwendungen großer Investitionsgüter-Werkzeugmaschinen ab.

F2: Kann der A06B-6079-H108 mit einer Typ-A- oder Typ-B-Schnittstelle betrieben werden?

Das Modul unterstützt sowohl den seriellen Schnittstellenbetrieb vom Typ A als auch vom Typ B, wobei die aktive Schnittstelle durch das Steuerungssystem und die Verdrahtungskonfiguration der spezifischen Maschineninstallation bestimmt wird.

Typ A und Typ B unterscheiden sich im seriellen Kommunikationsformat zwischen der CNC und dem SVM — der richtige Typ wird durch die CNC-Steuerungsgeneration und die Konfiguration des Maschinenherstellers definiert. Beim Bezug eines Ersatz-H108 verifizieren Sie vor der Installation, welchen Schnittstellentyp die Maschine verwendet, da die Verwendung der falschen Schnittstellenkonfiguration zu Servo-Kommunikationsalarmen auf der CNC führt.

F3: Was sind die Folgen eines stehenden Lüfters am SVM1-360?

Bei 115A Ausgang erzeugt die IPM-Transistorbaugruppe im Normalbetrieb erhebliche Wärme.

Ein stehender Lüfter (angezeigt durch den Alarmcode FAL auf der 7-Segment-Anzeige) reduziert die Kühlung des Kühlkörpers auf natürliche Konvektion. Bei moderaten Lasten kann der Antrieb noch kurze Zeit weiterlaufen, bevor der thermische Schutz des IPM eine Übertemperaturschaltung auslöst. Bei Bearbeitungslasten mit hohem Einschaltdauer tritt die thermische Abschaltung schneller ein.

Der Lüfteraustausch am A06B-6079-H108 ist ein Standard-Wartungspunkt — Ersatzlüfter sind separat vom Hauptmodul erhältlich und sollten als routinemäßiges Ersatzteil in Anlagen gelagert werden, in denen dieser Antrieb im Dauerbetrieb eingesetzt wird.

F4: Wie wird die Pufferbatterie des Impulsgebers am H108 verwaltet?

Das SVM1-360 verfügt über eine interne Pufferbatterie für den Absolutwertgeber, der an den Motor der L-Achse angeschlossen ist.

Diese Batterie erhält den Absolutpositions-Speicher des Motors während des CNC-Stromausfalls. Die Batterielebensdauer wird typischerweise in Jahren gemessen, abhängig vom Nutzungszyklus und der Umgebungstemperatur.

Eine Warnung vor schwacher Batterie erscheint auf der Bedieneranzeige der CNC, bevor die Batterie eine kritische Spannung erreicht — das empfohlene Austauschintervall liegt vor dem Erscheinen der Warnung, da eine vollständig entladene Batterie dazu führt, dass die Achse ihre Absolutpositionsreferenz verliert und nach dem Batteriewechsel ein erneutes Anfahren der Maschinenachse erforderlich ist.

F5: Was unterscheidet den SVM1-360 vom kleineren SVM1-320 in Bezug auf die Anwendung?

Der SVM1-320 (ca. 80A Ausgangsklasse) und der SVM1-360 (ca. 115A Ausgangsklasse) decken benachbarte Motorklassen ab — der SVM1-320 bedient die α40 und α80 Motoren, während der SVM1-360 die α100 und α150 Motoren bedient.

Die Motoren α100 und α150 sind nicht nur im Dauer-Drehmoment höher, sondern auch in der rotierenden Trägheit schwerer — sie beschleunigen aus Sicht des Servo-Systems langsamer und erfordern, dass die Trägheitskompensationsparameter der CNC entsprechend eingestellt werden.

Die Auswahl zwischen SVM1-320 und SVM1-360 wird immer durch das Motormodell an der Maschine bestimmt, nicht durch die qualitative Beschreibung der Anwendung — passen Sie das Modul an das Motortypenschild an.
