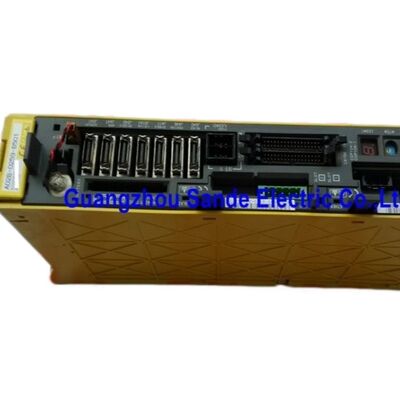

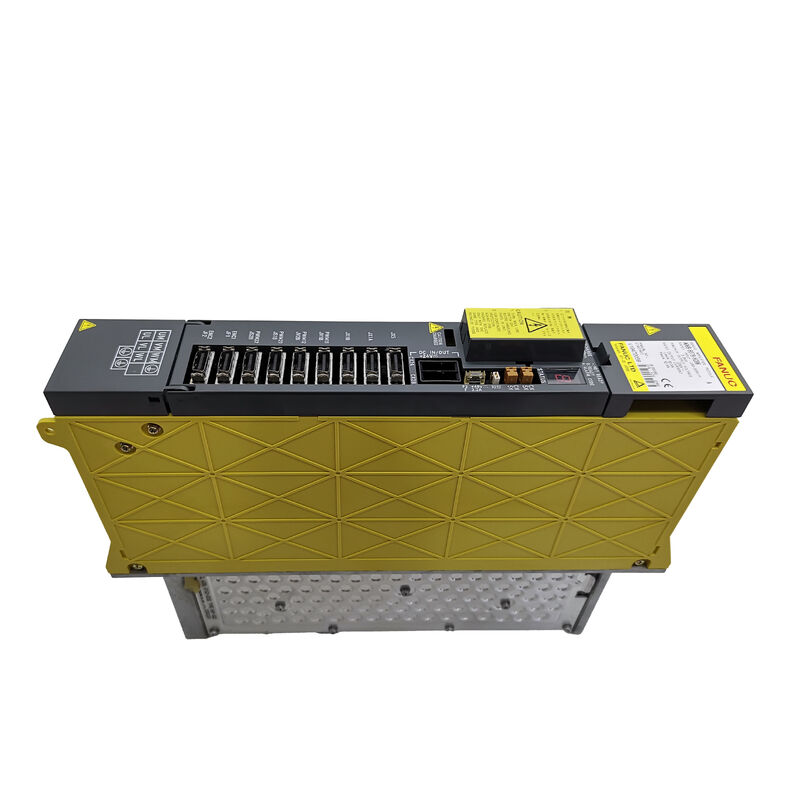

Fanuc-Servoverstärker A06B-6079-H201

Fanuc A06B-6079-H201 | 2-Achsen Alpha Servo-Verstärkermodul — SVM2-12/12, 3,0A × 2 Achsen, 283–325V / 1,5kW, 230V Ausgang, Sinus-PWM-IGBT, Typ A/B

Übersicht

Das Fanuc A06B-6079-H201 ist ein zweiachsiger Servo-Verstärkermodul der Alpha-Serie aus der Klasse SVM2-12/12 — ein Dual-Kanal-Antriebsmodul, das die L- und M-Achsenanschlüsse gleichzeitig steuert, jeweils mit einer Nennleistung von 3,0 A Dauerstromausgang von einem 283–325 V DC-Bus-Eingang.

Die kompakte Modulbreite von 60 mm und die Zwei-Achsen-Architektur machen den H201 zu einem der am häufigsten anzutreffenden Module der Alpha-Serie im Feld: Zwei Achsen auf 60 mm Schrankschienenplatz passen natürlich in die Konfiguration von Bearbeitungszentren, bei denen zwei der drei Hauptachsen kleine α-Motoren sind, die bei Lasten innerhalb des Bereichs von 12 A Spitzenstrom / 3,0 A Dauerstrom laufen.

Die Stromklasse SVM2-12/12 ist für die kleineren Alpha-Servomotoren ausgelegt — α1/3000, α2/2000 und α2/3000 —, die die leichter belasteten Achsen von kompakten und mittelgroßen CNC-Werkzeugmaschinen und Drahterodiermaschinen antreiben.

In einem dreiachsigen Bearbeitungszentrum, bei dem die X- und Y-Achsen von α1- oder α2-Motoren angetrieben werden und die Z-Achse einen schwereren Motor benötigt, koppelt die typische Antriebskonfiguration einen H201 (SVM2-12/12) für die X- und Y-Achsen mit einem größeren Einachsen-SVM für die Z-Achse.

Dieser gemischte Modulansatz ist bei Fanuc Alpha-Serieninstallationen üblich und ermöglicht es dem Maschinenbauer, die Schrankbreite und die Kosten zu optimieren, indem nur die tatsächlich für jede Achse benötigte Stromkapazität verwendet wird.

Die im IGBT-Brückenschaltkreis des H201 implementierte Sinus-PWM-Steuerungsmethode erzeugt glatte Motorstromverläufe, die Drehmomentschwankungen minimieren — die kleine periodische Drehmomentschwankung, die aus weniger idealen Stromverlaufsformen bei Trapez- oder Sechs-Schritt-PWM-Antrieben resultiert.

Für CNC-Bearbeitungsachsen, bei denen die Oberflächengüte von der Achsgeschwindigkeitswelligkeit beeinflusst wird, ist der Sinus-PWM-Ansatz der Standard, den alle Alpha-Serien-Antriebe implementieren.

Schlüsselspezifikationen

Zwei-Achsen-Architektur — Zwei unabhängige Kanäle

Die zwei Achsenkanäle des SVM2-12/12 sind elektrisch unabhängige Ausgangsstufen, die sich einen gemeinsamen DC-Bus und ein gemeinsames Gehäuse für die Steuerelektronik teilen.

Jeder Kanal verfügt über eine eigene IPM (Intelligent Power Module) Transistorbaugruppe mit einer Nennleistung von 20A Spitzenstrom, eine eigene Strommessschaltung, eine eigene Fehlererkennung und eine eigene 7-Segment-Alarmanzeige.

Wenn ein Kanal einen Fehler entwickelt, identifiziert die Alarmmeldung der CNC die spezifische Achse und den Fehlercode, was eine Fehlerisolierung auf den L- oder M-Kanal ermöglicht, ohne das Modul aus dem Betrieb zu nehmen, wenn der Fehler keine Notabschaltung der anderen Achse erfordert.

Die gemeinsame Verdrahtungsplatine (A16B-2202-077x) leitet Signale zwischen der seriellen CNC-Schnittstelle, den beiden Steuerkartensektionen und den beiden Ausgangsstufen weiter.

Die Steuerkarte (A20B-2001-09xx) verwaltet die Stromregelalgorithmen für beide Achsen gleichzeitig in ihrer DSP-Firmware.

Keine der beiden Platinen ist separat von Fanuc erhältlich — Fehler auf diesen Platinen erfordern einen Modulaustausch, während Fehler auf Komponentenebene auf den IPM-Modulen, dem Kühlsystem, den Sicherungen und den Batterien auf der Werkbank behoben werden können.

Sinus-PWM und IGBT-Brücke — Sanfte Bewegungssteuerung

Die im A06B-6079-H201 implementierte Sinus-PWM (Pulsweitenmodulation) Steuerung erzeugt Motorphasenstromverläufe, die echten Sinuswellen sehr nahe kommen.

Die IGBT (Insulated Gate Bipolar Transistor) Brücke schaltet mit hoher Frequenz, und das PWM-Tastverhältnis wird kontinuierlich moduliert, um die gewünschte Motorstromstärke und den gewünschten Phasenwinkel in jedem Moment des elektrischen Zyklus zu erzeugen.

Für die angeschlossenen Alpha-Servomotoren erzeugt der sinusförmige Strom die sanfteste Drehmomentabgabe über den gesamten Drehzahlbereich des Motors — von nahezu Nullgeschwindigkeit bei feiner Positionierung bis zur vollen Eilganggeschwindigkeit.

Diese sanfte Drehmomentcharakteristik ermöglicht die präzise Konturgenauigkeit, die CNC-Bearbeitungszentren bei komplexen gekrümmten Oberflächen erreichen, wo sich die Achsgeschwindigkeit kontinuierlich ändert und jede Drehmomentschwankung sichtbare Werkzeugspuren auf dem Werkstück hinterlassen würde.

Stromgrenz- und Spannungsregulierungsfunktionen innerhalb des Regelalgorithmus des H201 schützen sowohl die Ausgangstransistoren des Moduls als auch die angeschlossenen Motoren vor Fehlerzuständen. Der Überstromschutz reagiert in Mikrosekunden über den integrierten Hardware-Schutz des IPM, schneller als die Firmware-Regelschleife, und bietet die erste Verteidigungslinie gegen Kurzschlussbedingungen.

FAQ

F1: Was ist der Nenn-Dauerstromausgang des SVM2-12/12 — sind es 12A oder 3,0A pro Achse?

Die "12" in SVM2-12/12 bezieht sich auf die Spitzenstromklasse (ca. 12A Spitzenstrom pro Achse), die die Grundlage für die Modulbezeichnung in Fanucs Namenskonvention bildet. Der Nenn-Dauerstromausgang beträgt 3,0A pro Achse — der anhaltende Strom, den der Antrieb unter anhaltender Bearbeitungslast ohne thermische Überlastung liefern kann.

Spitzenstrom ist für kurze Beschleunigungsübergänge verfügbar. Bei der Auswahl kompatibler Motoren stellen Sie sicher, dass der Nenn-Dauerstrom des Motors bei oder unter 3,0A liegt; stellen Sie sicher, dass der Spitzenstrom des Motors bei der Beschleunigung die Spitzenstromfähigkeit von 12A nicht überschreitet.

F2: Der H201 kann entweder eine Typ-A- oder eine Typ-B-Schnittstelle verwenden — wie wird der richtige Typ bestimmt?

Der Schnittstellentyp wird durch die CNC-Steuerungsgeneration und die Servo-Konfiguration der Maschine bestimmt. Die Typ-A-Schnittstelle ist mit der Serie A06B-6079 in älteren Systemkonfigurationen verbunden; Typ B ist mit der Serie A06B-6080 verbunden, kann aber auch in einigen A06B-6079-Konfigurationen vorkommen.

In der Praxis wird der Typ durch die Verdrahtung des seriellen Schnittstellensteckers auf der Achskarte der CNC und den Pulscodertyp des Motors definiert. Der sicherste Ansatz ist, den Schnittstellentyp anhand des vorhandenen Antriebs der Maschine zu überprüfen, bevor ein Ersatzteil beschafft wird — ein falscher Schnittstellentyp führt zu Kommunikationsalarmen auf der CNC und verhindert den Servo-Betrieb.

F3: Welche Alpha-Servomotoren sind mit dem A06B-6079-H201 kompatibel?

Die Nennwerte von 3,0A/12A Dauer-/Spitzenstrom des SVM2-12/12 sind auf die kleineren Alpha-Serienmotoren abgestimmt: den α1/3000 (Nennleistung 0,5kW, 3000U/min), den α2/2000 (Nennleistung 0,5kW, 2000U/min) und den α2/3000 (Nennleistung 0,5kW, 3000U/min).

Diese Motoren sind die Standard-Achsenantriebe für kompakte Bearbeitungszentren, Drehzentren mit kleinen X/Z-Achsen und Drahterodiermaschinen.

Die Abstimmung von Motor und Modul muss exakt sein — die Servo-Parameterinitialisierung der CNC erfordert die Eingabe der Motor-Modellnummer, und die Firmware verwendet diese, um die korrekten Stromregelverstärkungen, Stromgrenzen und die Skalierung der Geschwindigkeitsrückmeldung für diesen spezifischen Motor einzustellen.

F4: Können beide L- und M-Achsenkanäle gleichzeitig mit voller Nennleistung genutzt werden?

Ja. Der SVM2-12/12 ist für den gleichzeitigen Betrieb mit voller Leistung auf beiden L- und M-Kanälen ausgelegt — die Nenneingangsleistung von 1,5kW umfasst beide Achsen, die mit ihrer Nenn-Dauerleistung arbeiten.

Die vom PSM gelieferte DC-Bus-Kapazität muss für beide Achsen gleichzeitig ausreichend sein, was in einer Standard-Alpha-Serien-PSM-SVM-Schrankkonfiguration der Fall ist.

Während Eilgangbewegungen, bei denen beide Achsen gleichzeitig beschleunigen, bewältigt die Rückgewinnungsfähigkeit des PSM die Energierückgewinnung aus beiden Motorverzögerungsphasen.

F5: Lagerung und Handhabung — welche Umgebungsbedingungen sind für den A06B-6079-H201 zu beachten?

Der H201 sollte im Innenbereich in einer trockenen, klimatisierten Umgebung gelagert werden. Der empfohlene Lagertemperaturbereich liegt zwischen −20°C und +60°C (Umgebungstemperatur); direkte Sonneneinstrahlung während der Lagerung vermeiden, da anhaltende UV- und Hitzeeinwirkung Kunststoffteile von Steckverbindern und die Oberflächenbeschichtung von Leiterplatten beeinträchtigen kann.

Nicht in Umgebungen mit Kondensationsrisiko lagern — die IGBT-Module und Leiterplattenkomponenten sind anfällig für feuchtigkeitsbedingte Korrosion an Lötstellen und Kupferbahnen. Vor der Installation eines gelagerten Moduls die internen Komponenten visuell auf Anzeichen von Korrosion oder physischen Schäden prüfen und sicherstellen, dass die Spannung der Backup-Batterie ausreichend ist, bevor das System eingeschaltet wird.
