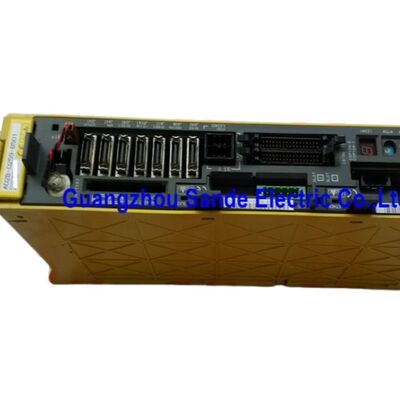

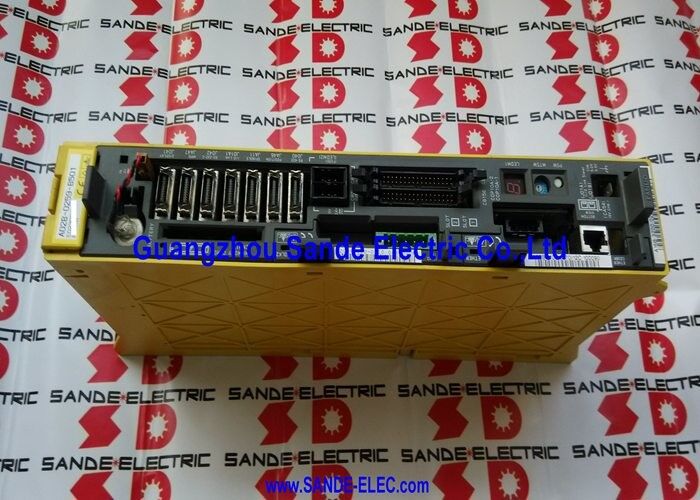

Fanuc Spindel-Verstärkermodul A06B-6079-H101 A06B6079H101 A06B-6079-H101

Fanuc A06B-6079-H101 | Alpha Servo-Verstärkermodul — SVM1-12, einachsig, 283–325V / 0,75kW, 3,0A Ausgang, Typ A/B PWM-Schnittstelle

Übersicht

Das Fanuc A06B-6079-H101 ist das kleinste einachsige Modul in Fanucs Alpha-Servo-Verstärker-Serie A06B-6079, bezeichnet als SVM1-12, mit einer Nennleistung von 3,0A Dauerstromausgang auf seinem L-Achsenkanal von einem 0,75kW, 283–325V DC-Bus-Eingang.

Dies ist die Einstiegsklasse im Strombereich der einachsigen Alpha SVM1-Linie, passend zu den leichtesten Fanuc Alpha-Motoren im Bereich α1/3000 und α2/3000.

Es ist das Modul, das spezifiziert wird, wenn eine Maschinenachse nur einen geringen Dauerstrom benötigt — kompakte CNC-Bearbeitungszentren mit leichten Tisch- und Sattelantrieben, kleine Robotersysteme und CNC-Draht-EDM- und Senkerodiermaschinen, bei denen alle Achsen innerhalb des 3,0A-Bereichs arbeiten.

Der SVM1-12 belegt eine Schienenbreite von 60 mm im Verstärker, das schmalste Format in der einachsigen Alpha SVM-Serie.

Diese kompakte Grundfläche ist ein praktischer Vorteil für den Schaltschrankaufbau für Maschinenbauer, die mehrere Antriebe neben einem PSM (Netzteilmodul) und einem Spindelverstärkermodul montieren.

In Installationen, in denen drei Achsen alle den gleichen Dauerstrom von 3,0A benötigen, wählen Maschinenbauer manchmal das dreiachsige Modul SVM3-12/12/12 für noch mehr Kompaktheit — aber wo die individuelle Achsenersatzteilhaltung oder die selektive Achsenersetzung während der Fehlerdiagnose wichtig ist, bieten drei separate SVM1-12-Module eine vollständige Fehlerisolation zwischen den Achsen.

Ein praktisches Detail bei der Bestellung oder Wartung des A06B-6079-H101 ist die CX5-Batterieport-Konfiguration. Fanuc hat dieses Modul je nach Maschinenkonfiguration und Steuerungsreihe mit einem oder zwei CX5-Batterieports ausgestattet — die Anzahl der Ports bestimmt, wie viele absolute Encoder-Achsen der Stromkreis unterstützt.

Ein Ersatzmodul muss der ursprünglichen Konfiguration entsprechen, sonst funktioniert die absolute Encoder-Batteriepufferung für alle angeschlossenen Achsen nicht korrekt. Dies ist kein Leistungsparameter des Moduls selbst, sondern ein wichtiges Inbetriebnahme-Detail beim Austausch einer ausgefallenen Einheit.

Schlüsselspezifikationen

SVM1-12 in der Alpha-Modularchitektur

Der A06B-6079-H101 bezieht Energie vom gemeinsamen DC-Bus des Alpha-PSM und wandelt diese Busenergie in den dreiphasigen sinusförmigen Motorstrom um, der den Alpha-Servomotor antreibt.

Die Nennaufnahmeleistung von 0,75kW ist die geringe DC-Bus-Anforderung dieses Moduls bei seinem Nennausgang von 3,0A Dauerstrom — deutlich geringer als die Mehr-Kilowatt-Anforderungen größerer SVM1-Module in derselben Serie.

Für eine Maschine, die drei SVM1-12-Module über ihre drei Achsen verwendet, beträgt die gesamte Anforderung an das Servo-Verstärkermodul an das PSM 3 × 0,75kW = 2,25kW, wodurch der Großteil der Kapazität eines Standard-PSM für die Spitzenanforderungen des Spindelverstärkermoduls während der Spindelbeschleunigung verfügbar bleibt.

Die PWM-Typ-A/B-Dual-Schnittstellenkompatibilität ist ein Merkmal der Alpha-Module der 60-mm-Klasse, das den A06B-6079-H101 über eine größere Bandbreite von CNC-Steuerungsgenerationen hinweg wartungsfähig macht.

Typ A-Kompatibilität deckt die früheren Steuerungen der Serien 0-C, 15A, 16A, 18A und 21A ab; Typ B deckt die Serien 0-MD, 0-MF, 15B, 16B, 18B und 21B ab.

Der Schnittstellentyp wird durch die CNC-Steuerungsgeneration der Maschine bestimmt und auf dem Modul über die entsprechende Verdrahtungsplatinenvariante oder den Schnittstellenschalter konfiguriert — bei der Bestellung eines Ersatzteils bestimmt der Steuerungstyp der vorhandenen Maschine, welche Schnittstellenkonfiguration erforderlich ist.

α1/3000 und α2/3000 — Passende Motorklasse

Die α1/3000 und α2/3000 sind kompakte Fanuc Alpha-Motoren, die für CNC-Achsen im Leichtbau und für Präzisionspositionieranwendungen geeignet sind.

Der α1/3000 (Modell 1 Alpha, 3000 U/min Nenndrehzahl) ist der leichteste Motor in der Alpha-Serien-Achsenmotorenfamilie, der dort eingesetzt wird, wo die Achsenmasse und die Reibung gering sind und die höchste Anforderung eine schnelle, saubere Reaktion auf Geschwindigkeitsbefehle und nicht ein hohes Dauer-Drehmoment ist.

Der α2/3000 bietet einen Schritt nach oben im Drehmoment bei gleicher Nenndrehzahl und erweitert die anwendbaren Achsentypen, während er immer noch gut innerhalb der 3,0A-Dauerstrombelastbarkeit des SVM1-12 arbeitet.

Für CNC-EDM-Maschinen sind diese kleinen Alpha-Motoren der Standard-Achsenantrieb — EDM erfordert extrem präzise, langsame Positionierung über kleine Distanzen mit sehr geringem Geschwindigkeitsripple, und die sinusförmige PWM-Stromregelung der Alpha-Serie liefert die gleichmäßige, kontinuierliche Bewegung, von der die Oberflächenqualität von EDM abhängt.

FAQ

F1: Was ist das FSSB-Äquivalent des A06B-6079-H101 und sind sie austauschbar?

Das FSSB-Glasfaser-Äquivalent des SVM1-12 ist der A06B-6096-H101. Beide sind SVM1-12-Module mit 3,0A Ausgang bei 0,75kW Eingang. Sie sind nicht direkt austauschbar — der A06B-6079-H101 verwendet PWM-Serienkommunikation zur CNC, während der A06B-6096-H101 den FSSB-Glasfaserbus verwendet.

Der Maschinentyp der CNC-Steuerung und die Schnittstellenverdrahtung bestimmen, welcher benötigt wird. Die Installation der falschen Variante führt zu Kommunikationsfehlern zwischen der CNC und dem Antrieb — passen Sie das Modul immer an den tatsächlichen Schnittstellentyp der Maschine an.

F2: Was bedeutet die Angabe "1 oder 2 CX5-Batterieports" in der Praxis?

Der CX5-Anschluss am Alpha-Servo-Modul ist der Anschluss für die Batterie-Backup-Funktion des absoluten Pulsgebers des Motors.

Ein Modul mit einem CX5-Port unterstützt die Batterie-Backup-Funktion für eine absolute Encoder-Achse. Ein Modul mit zwei CX5-Ports unterstützt die Batterie-Backup-Funktion für zwei Achsen — relevant in einigen Maschinenkonfigurationen, in denen der SVM1-12 in einer bestimmten Verdrahtungsanordnung verwendet wird.

Die Angabe der falschen Portanzahl bei einem Ersatzmodul führt dazu, dass eine oder mehrere Achsen nach dem Ausschalten die absolute Positionsdaten verlieren und neu referenziert werden müssen. Ermitteln Sie die Anzahl der CX5-Ports am Originalmodul, bevor Sie bestellen.

F3: Welcher Maschinentyp verwendet typischerweise den A06B-6079-H101?

Der SVM1-12 ist am häufigsten auf kleinen CNC-Bearbeitungszentren und vertikalen Bearbeitungszentren mit kompakten Alpha-Motor-Achsenantrieben, CNC-Draht-EDM-Maschinen, bei denen drei oder mehr Achsen kleine Alpha-Motoren für präzise Elektodenpositionierung verwenden, und kleinen Roboterinstallationen zu finden, bei denen einzelne Achsenmodule gegenüber Mehrachsenmodulen aus Wartungsflexibilitätsgründen bevorzugt werden. Er kommt auch in einigen CNC-Drehmaschinenkonfigurationen als C-Achsen- oder B-Achsen-Antrieb vor, bei denen der Drehachsenmotor zur α1/α2-Klasse gehört.

F4: Kann der A06B-6079-H101 unabhängig vom PSM mit einer externen DC-Stromversorgung betrieben werden?

Nein. Wie alle Antriebe der SVM-Modulserie benötigt der H101 die vom Alpha-PSM bereitgestellte DC-Bus-Spannung (283–325V).

Das PSM liefert auch die Steuerleistung und verwaltet die regenerative Bremsfunktion für den gesamten Verstärkerstapel.

Der H101 verfügt über keinen internen Gleichrichter und kann Wechselstrom nicht direkt in seine Betriebsspannung umwandeln.

In Installationen, in denen das ursprüngliche PSM ausgefallen ist, muss das PSM ersetzt werden, bevor der SVM1-12 mit Strom versorgt und getestet werden kann.

F5: Was sind die häufigsten Fehlerarten beim A06B-6079-H101?

IPM-Modulversagen (typischerweise ausgelöst durch Isolationsdurchbruch der Motorwicklungen, der zu einem Durchstromfehler führt) ist der häufigste plötzliche Fehler. Kondensatoralterung an den internen Buskreisen führt bei älteren Modulen im Laufe der Zeit zu unregelmäßigem Verhalten.

Entladung des Batteriepacks führt zum Verlust der absoluten Position nach dem Ausschalten — dies ist ein Wartungsartikel, kein Antriebsfehler, aber er erzeugt Alarme, die die Produktion unterbrechen. Die 7-Segment-LED-Anzeige des Moduls zeigt Alarmcodes an, die zusammen mit der SV-Alarmnummer der CNC die Fehlerkategorie identifizieren.

Testen Sie immer die Motorisolation auf mehrere hundert Megaohm, bevor Sie einen Überstromalarm dem Modul zuordnen.
