| Herkunftsort | Japan |
| Markenname | FANUC |
| Zertifizierung | CE ROHS |
| Modellnummer | A06B-6102-H211 |

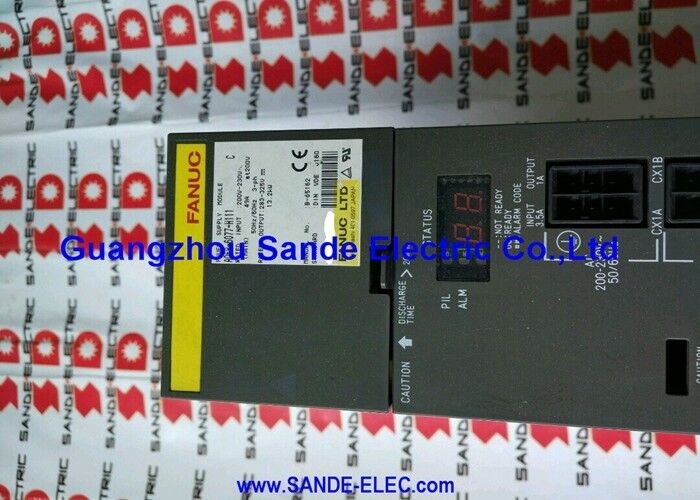

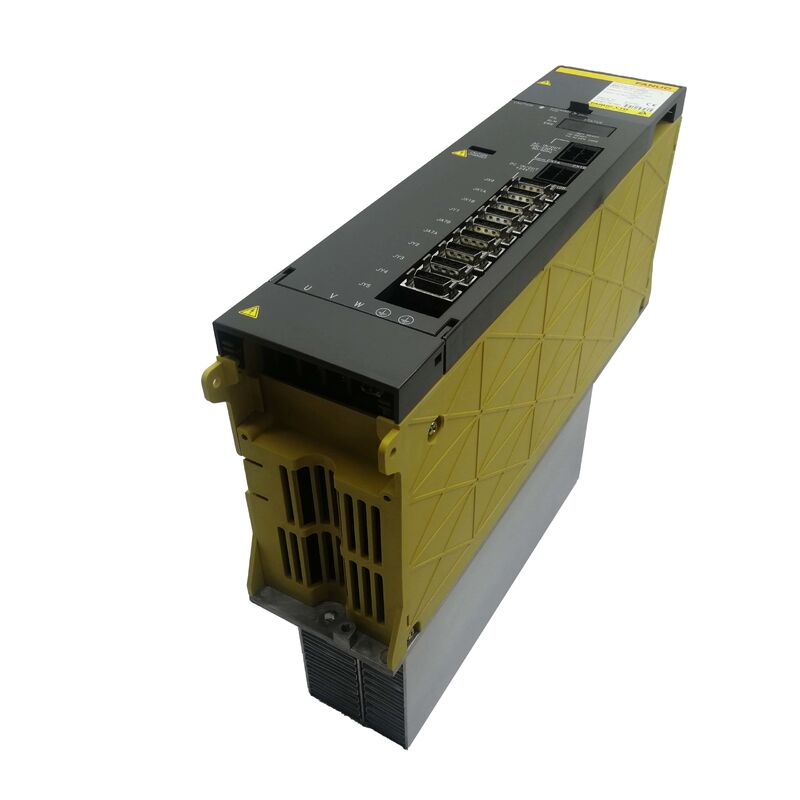

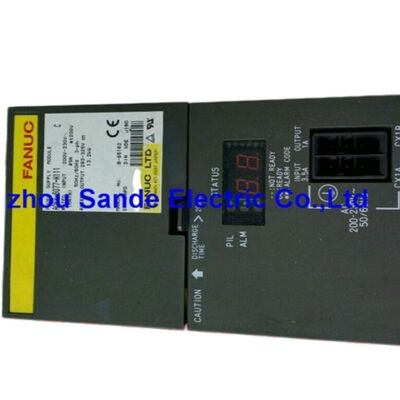

Das Fanuc A06B-6102-H211 ist das Spindel-Verstärkermodul SPM-11 aus der Fanuc A06B-6102 Alpha Spindel-Verstärker-Serie — ein Spindelantrieb der 11-kW-Klasse mit einer Nennleistung von 48 A Ausgang bei 17,5 kW DC-Bus-Eingang.
Die Bezeichnung SPM-11 kennzeichnet ein Spindelmodul der Mittelklasse, das für Bearbeitungszentren und Drehzentren mit Spindel-Leistungsanforderungen im Bereich von 7,5–11 kW Dauerleistung geeignet ist. Dies ist eine gängige Spezifikation für vertikale Bearbeitungszentren der 40–50-Kegel-Werkzeugklasse und Drehzentren mit einer Spannfutterkapazität von 15–30 cm.
Die Serie A06B-6102 repräsentiert die Alpha Spindel-Verstärker-Generation von Fanuc mit der Typ 1 Schnittstelle — der HRV (High Response Vector) Spindelsteuerungsarchitektur, die fortschrittliche Spindelfunktionen ermöglichte, die in früheren Spindelantriebsgenerationen nicht verfügbar waren.
Die Typ 1 Schnittstelle verfügt speziell über eine hochauflösende interne Schaltung, die es der CNC ermöglicht, die Spindel als gesteuerte Achse für Cs-Konturierungssteuerung, Stechoperation und Spindelsynchronisation zu verwenden, ohne dass ein separater externer Positionssensor erforderlich ist.
Der im Spindelmotor integrierte Impulsgeber liefert die Positionsrückmeldung über die Anschlüsse JY2 und JY4, und die hochauflösende interne Verarbeitung des Antriebs wandelt diese Rückmeldung in die für den Servo-Modus-Betrieb der Spindel erforderliche Positionsgenauigkeit um.
Mit einer Nennleistung von 48 A verfügt das SPM-11 über einen erheblichen Stromspielraum für Spindelmotor-Beschleunigungstransienten. Maschinen-Spindeln beschleunigen von Stillstand auf Schnittgeschwindigkeit in ein bis mehreren Sekunden — der Spitzenstrom während dieser Beschleunigung kann das Zwei- bis Dreifache des Nennwertes erreichen.
Die Nennleistung von 17,5 kW am Eingang, kombiniert mit der Fähigkeit des Alpha PSM, Spitzenleistung aus seinem DC-Bus-Kondensatorbank zu liefern, liefert die Energie, die für diese Beschleunigungsereignisse benötigt wird, ohne Unterspannungsfehler am Bus zu verursachen.
| Wert | Modell |
|---|---|
| SPM-11 | Schnittstelle |
| Typ 1 (HRV) | Nenneingang |
| 283–325V DC-Bus, 17,5kW | Max. Ausgangsspannung |
| 230V AC | Nennstrom Ausgang |
| 48A | Spindelfunktionen |
| Cs-Konturierung, Synchronisation, Stechoperation, Orientierung | CE-Variante |
| A06B-6102-H211#H520 | Kompatibles PSM |
| Alpha PSM (gemeinsamer DC-Bus) | Typ 1 Schnittstelle — Spindel als Servoachse |
Diese architektonische Fähigkeit untermauert mehrere Bearbeitungsfunktionen, auf die moderne Bearbeitungszentren angewiesen sind.
Die Cs-Konturierungssteuerung verwendet die Spindel als C-Achse bei Drehoperationen, wobei das Werkstück auf eine präzise befohlene Winkelposition gedreht wird, während sich ein Fräs- oder Bohrwerkzeug in X und Y bewegt — dies ermöglicht konturierte Merkmale auf einem Drehzentrum, die sonst eine separate Bearbeitung auf einem VMC erfordern würden.
Die Stechoperation synchronisiert die Winkelposition der Spindel mit dem linearen Vorschub der Z-Achse des Gewindeschneidwerkzeugs über jede Gewindesteigung, wodurch die schwimmende Spannfutter, die Systeme vor der Stechoperation erforderten, entfällt und höhere Gewindeschneidgeschwindigkeiten mit besserer Gewindequalität ermöglicht werden.
Die Spindelsynchronisation koordiniert zwei Spindeln auf einer Drehmaschine mit Doppelspindel oder einem Drehzentrum mit Gegenspindel und gleicht ihre Geschwindigkeiten an, um die Werkstückübertragung von der Haupt- zur Gegenspindel ohne mechanische Unterstützung zu ermöglichen.
All diese Funktionen erfordern die hochauflösende Positionsverarbeitung der Typ 1 Schnittstelle — Spindelantriebe mit geringerer Auflösung oder Analog-Schnittstelle können sie unabhängig von der Motorgröße nicht implementieren.
SPM-11 im Alpha Spindel-Bereich
Diese Positionierung passt das SPM-11 an das breite mittlere Segment von CNC-Bearbeitungszentren an: 40-Kegel-VMCs mit Spindel-Leistungen im Bereich von 7,5–11 kW, Drehzentren mit Spannfuttergrößen bis 250 mm und horizontale Bearbeitungszentren in den kleineren Palettenklassen.
Der Austausch eines ausgefallenen SPM-11 an einer Produktionsmaschine ist in Bezug auf den physischen Austausch unkompliziert — das Modul nimmt eine Standardposition in der Alpha-Verstärkerschiene ein und wird an den DC-Bus und die Spindel-Schnittstelle der CNC angeschlossen.
Die in der CNC gespeicherten Spindelmotorparameter müssen mit dem installierten Motormodell übereinstimmen, und die Spindel-Alarmhistorie der CNC liefert den Fehlercode, der angibt, ob der Ausfall im Spindelantrieb, im Spindelmotor oder im Positionscoder des Motors lag.
FAQ
Die roten LED-Alarmcodes des Moduls (AL-03 bis AL-12) deuten auf Fehler in der Antriebshardware hin — DC-Link-Sicherung, Eingangssicherung, Überhitzung der Leistungshalbleiter, Überspannung oder Überstrom am DC-Bus. AL-01 (Motorüberhitzung) und AL-02 (übermäßige Geschwindigkeitsabweichung) deuten typischerweise auf den Motor oder das Rückmeldesystem hin und nicht auf den Antrieb selbst.
Wenn AL-08 bis AL-12 auftreten, ist die Antriebshardware verdächtig.
Prüfen Sie immer die Motorwicklungsisolierung auf mehrere hundert Megaohm, bevor Sie das Modul ersetzen — ein Ausfall der Motorisolierung, der einen Durchgangsstrom zur Ausgangsstufe des Antriebs verursacht, ist die häufigste Ursache für Überstrom am DC-Link (AL-12) und Antriebsabschaltung.
F2: Was bedeutet die Suffix #H520 bei der CE-Variante A06B-6102-H211#H520?
Das Suffix #H520 kennzeichnet die CE-gekennzeichnete Variante des SPM-11 Moduls, die für den europäischen Markt produziert wird und den CE-Richtlinien für elektrische Sicherheit entspricht. Die elektrischen Spezifikationen — Nenneingang, Ausgangsstrom und Spindelsteuerungsfunktionen — sind identisch mit dem Basismodell A06B-6102-H211.
Die CE-Kennzeichnung zeigt an, dass das Modul getestet und dokumentiert wurde, um die Konformität mit den relevanten EU-Richtlinien für Niederspannungsgeräte und elektromagnetische Verträglichkeit zu gewährleisten. Für Maschinen, die innerhalb der EU betrieben werden, ist die CE-Variante die erforderliche Teilenummer; für andere Märkte sind die Basis H211 und #H520 funktional austauschbar.
F3: Unterstützt das SPM-11 gleichzeitig Cs-Konturierung und Stechoperation?
Nein. Cs-Konturierungssteuerung, Stechoperation, Spindelsynchronisation und Orientierung sind sich gegenseitig ausschließende Betriebsmodi — die CNC befiehlt jeweils einen Modus, und der Wechsel zwischen ihnen erfordert zuerst die Aufhebung des aktiven Modus.
Die Alarmcodes ER-11 bis ER-22 im Spindelantrieb kennzeichnen spezifisch Versuche, einen zweiten Modus zu befehlen, während ein anderer aktiv ist.
Dies ist eine softwareseitige Einschränkung, keine Begrenzung der Hardware des Moduls — die SPM-11 Hardware unterstützt alle Modi, aber nur einer kann zu einem bestimmten Zeitpunkt innerhalb einer Bearbeitungsprogrammsequenz aktiv sein.
F4: Kann der A06B-6102-H211 mit jedem Alpha Spindelmotor verwendet werden, oder muss der Motor der Antriebsleistung entsprechen?
Der SPM-11 Antrieb mit 48A Ausgang ist für Alpha-Serie Spindelmotoren der Klasse 7,5–11 kW Dauerleistung ausgelegt. Die Verwendung eines deutlich größeren Spindelmotors — eines, der unter Schnittlast einen Dauerstrom von über 48 A benötigt — löst den Überstromschutz aus und führt zu Spindelalarmen während der Schnittvorgänge.
Der Nennstrom des Motors (von seinem Typenschild oder der Fanuc Spindelmotor-Spezifikation) muss für einen zuverlässigen Betrieb bei Volllast innerhalb des Nennstroms des Verstärkers liegen.
Das SPM-11 kann kleinere Spindelmotoren (geringerer Dauerstrombedarf) problemlos antreiben, obwohl dies nicht der typische Anwendungsfall ist.
F5: Welche PSM-Größe wird benötigt, um den A06B-6102-H211 in einer vollständigen Maschinenkonfiguration zu unterstützen?
Der Eingangsbedarf von 17,5 kW des SPM-11 muss innerhalb der Gesamtkapazität des PSM neben allen SVM-Modulen im Achsenverstärkerstapel der Maschine untergebracht werden.
Ein typisches VMC mit drei Achsen SVM-Modulen (insgesamt 2–6 kW) plus einem SPM-11 erfordert ein PSM mit einer Spitzenleistung von ca. 20–25 kW, um gleichzeitige Achsen- und Spindelbeschleunigung zu bewältigen.
Das PSM-Auswahlverfahren von Fanuc summiert die Spitzenbedarfe aller Module, um die minimal erforderliche PSM-Kapazität zu ermitteln — eine Unterdimensionierung des PSM führt zu Unterspannungsalarmen am DC-Bus, insbesondere während der anspruchsvollsten gleichzeitigen Bewegungssequenzen.
