Fanuc-Servoverstärker A06B-6078-H211 AO6B-6O78-H211

Fanuc A06B-6078-H211

Teilnummer:Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten.

Typ:AC-Spindelverstärkermodul (SPM)

Modell:Alpha SPM-11

Schnittstelle:Typ I

Nennleistung:13.2 kW

Eintrittsbusspannung:283 ∼ 325 VDC (aus dem Alpha-PSM-Stromversorgungsmodul)

Maximale Ausgangsspannung:230 VAC

Nenn-Ausgangsstrom:48 A

Kompatible CNC-Serie:Bei der Prüfung der Leistungsermächtigung ist der Hersteller zu prüfen, ob die Leistungsermächtigung für die Bereitstellung der erforderlichen Leistungsermächtigung für die Bereitstellung der erforderlichen Leistungsermächtigung für die Bereitstellung der erforderlichen Leistungsermächtigung gilt.

Kompatible Spindelmotoren:Alpha 6, Alpha 8, Alpha P 8, Alpha P 12

Betriebstemperatur des Umgebungsraums:0°55°C

Häufige Varianten:#H500 (Standard), #H501

Übersicht

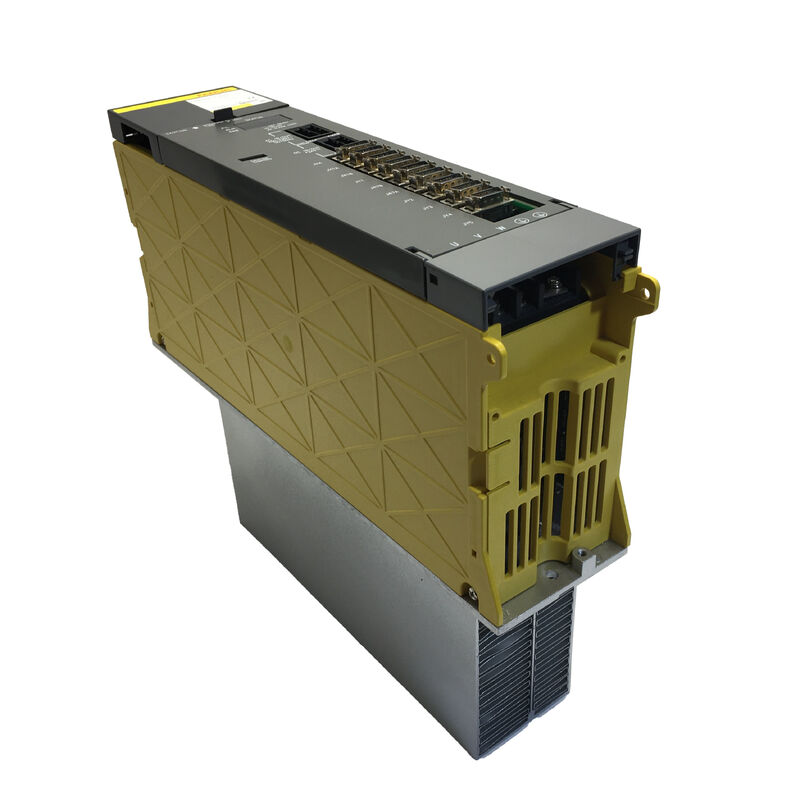

DieFanuc A06B-6078-H211ist ein Spindelverstärkermodul der Alpha-Serie model SPM-11 mit einer Leistung von 13,2 kW aus dem Gleichstrombus der Alpha-Stromversorgungseinheit mit einem Nennstrom von 48 A bei bis zu 230 VAC,für die Antriebsvorrichtung von Spindelmotoren der Baureihe Alpha der Klasse 612 kW.

Es verwendet eine Transistor-PWM-Wechselrichter-Topologie und eine serielle Schnittstelle Typ I zur CNC und ist das Spindelantriebsmodul, das in Fanuc-Bearbeitungszentren, vertikalen und horizontalen Fräsmaschinen,und Drill-Tap-Zentren für die gesamte CNC-Werkzeugmaschinen-Generation, die auf der Antriebsarchitektur von Fanuc Alpha basieren, einschließlich der eigenen Robodrill-Maschinen von Fanuc und der Leadwell-CNC-Baureihe.

Bei der Leistungsbezeichnung SPM-11 deckt dieses Modul die 8 kW und 12 kW Alpha Spindelmotoren (Alpha 6, Alpha 8, AlphaP 8,und AlphaP 12), die für die in diesem Zeitraum in den mittleren Bearbeitungsstätten hergestellten Werkzeuge spezifiziert waren..

Es befindet sich in der Spindelverstärkerreihe Alpha zwischen dem SPM-5.5 (kleiner) und dem SPM-15 (größer) und seinen 13.2 kW Eingangskapazität und 48 A Ausgangsobergrenze bestimmen, welche Spindelmotoren an sie angeschlossen werden können.

Die A06B-6078-H211 gibt es in zwei Primärsuffixvarianten: #H500 und #H501.

Diese haben verschiedene Softwareversionen und in manchen Konfigurationen verschiedene Schnittstellen-Boards. Eine Unterscheidung, die bei der Beschaffung eines Ersatzes von Bedeutung ist.weil die im CNC gespeicherten Spindelsteuerungsparameter und das vom Modul erwartete Kommunikationsprotokoll übereinstimmen müssen.

CNC-Shopping und andere spezialisierte Lieferanten weisen darauf hin, dass die Einheiten #H501 eine spezifische Softwarebestätigung benötigen, um sicherzustellen, dass die richtige Version geliefert wird.

Wenn man diese beiden Suffixe ohne Überprüfung als austauschbar betrachtet, kann dies zu einem Modul führen, das sich aktiviert, aber nicht richtig mit der CNC der Maschine kommuniziert.

Schlüsselmerkmale

Alpha-SPM-Architektur

Das Alpha-Antriebssystem von Fanuc trennt die Leistungsumwandlungs- und Energiespeicherfunktion von der einzelnen Motorantriebsfunktion.wird in eine geregelte Gleichspannung umgewandelt, und sorgt für die Regeneration der Energie während der Motorverzögerung

Das Spindelverstärkermodul zieht diesen gemeinsamen Gleichspannungsbus und wandelt ihn in den variablen Spannungs- und Frequenzwechsel, den der Spindelmotor benötigt, um.

Diese Architektur bedeutet, dass der SPM-11 keine direkte Verbindung zur Stromversorgung hat.Es empfängt Gleichspannungsbusspannung von der PSM und wandelt diese in Motorleistung unter CNC-Befehl über die serielle Schnittstelle Typ I.

Das PSM muss für die Gesamtlast des Motors ▌spindel plus Servoachsen ▌ und die 13 der SPM-11 richtig maßgeschneidert sein.2 kW muss innerhalb der verfügbaren Leistung des PSM liegen, wenn die Servoverstärkermodule den gleichen Bus teilen.

Das "11" in SPM-11 gibt die Nennleistungsklasse des Moduls in kW an. Innerhalb der 200-Volt-Alpha-Spindelverstärkerreihe reicht der Bereich von SPM-2 am kleinen Ende bis zu SPM-55 am großen Ende.

Der SPM-11 ist für Spindelmotoren der mittleren Baureihe Alpha geeignet und ist eines der häufigsten Spindelmodule in der Alpha-Generation von Werkzeugmaschinen.Reparaturdienstleistungen, und Ersatzteile bleiben auf dem Aftermarket gut unterstützt.

Typ I Schnittstelle CNC-Kommunikation

Die Bezeichnung Typ I auf der A06B-6078-H211 kennzeichnet die serielle Kommunikationsoberfläche zwischen Spindelverstärker und CNC.Fanuc verwendete zwei serielle Schnittstellenarten in der Alpha-Serie Spindelantriebsfamilie: Typ I und Typ II.

Diese sind nicht austauschbar ∙ ein Spindelverstärkermodul Typ I benötigt eine CNC, die für die Spindelkommunikation Typ I konfiguriert ist, und ein Typ II-Modul benötigt eine CNC, die für die Spindelkommunikation Typ II konfiguriert ist.

Die Installation des falschen Schnittstellentyps beeinträchtigt nicht nur die Leistung, sondern verhindert auch den Betrieb der Spindel, da die CNC keine Kommunikation mit dem Modul herstellen kann.

Die Schnittstelle Typ I umfasst die gesamte Palette der Spindelsteuerungsfunktionen, die das Werkzeugmaschine benötigt: Geschwindigkeitsbefehlsübertragung, Geschwindigkeitsfeedbackempfang, orientierte Stoppposition,Steuerung der Cs-Achse für Multifunktionsmaschinen, und starre Klopf-Synchronisierung mit der Z-Achse-Zuführung.

Der Drehzahlregelbereich des SPM-11 von 1:100 und die Drehzahlgenauigkeit von ±0,1% der Höchstgeschwindigkeit werden durch diese serielle Verbindung unter der geschlossenen Drehzahlregelung der CNC aufrechterhalten.

Wenn die CNC einen Spindelgeschwindigkeitsbefehl ausgibt, führt die SPM-11 ihn über den PWM-Wechselrichter aus.Anpassung der Ausgangsfrequenz und Spannung, um den Spindelmotor auf die angegebene Drehzahl zu bringen und gegen das variable Schneidentumor zu halten.

Das Geschwindigkeitsfeedback des MZi- oder M-Sensors des Spindelmotors fährt durch die gleiche Schnittstelle zur CNC zurück, die die Drehzahlregelungsschleife schließt.

Kompatible Spindelmotoren

Der A06B-6078-H211 treibt die folgenden Spindelmotoren der Alpha-Serie innerhalb seiner Leistung von 13,2 kW / 48 A an:

Alpha 6 (α6):Spindelmotor der Klasse Alpha 6 kW, typischerweise für kleinere Bearbeitungszentren und Bohr-Tap-Zentren verwendet.

Alpha 8 (α8):Die häufigste Kombination mit dem SPM-11 in Alpha-Generations-Bearbeitungszentren.Der Alpha 8 läuft innerhalb des Nennstroms des SPM-11 sowohl bei kontinuierlicher als auch bei kurzer Leistung..

AlphaP 8 (αP8):Der Motor der AlphaP-Serie der 8 kW-Klasse ist eine Variante des P-Typs (Powerful), die im unteren Drehzahlbereich ein erhöhtes Drehmoment bietet.

AlphaP 12 (αP12):Der Motor der AlphaP-Serie der 12 kW-Klasse ist der größte Motor, den der SPM-11 antreiben kann.die PSM-Dimension und die Umgebungstemperaturbedingungen sollten bei der Verwendung eines AlphaP 12 in anhaltenden Schwerschnittzyklen überprüft werden.

Das Anschließen eines Spindelmotors außerhalb dieser Liste – insbesondere eines größeren Alpha-Motors wie dem Alpha 15 oder Alpha 22 – birgt ein Risiko für anhaltende Überstrom-Alarme und mögliche Modulschäden.Der Motortypparameter im Spindelverstärkermodul muss für den angeschlossenen Motor vor dem Betätigen der Spindel korrekt eingestellt sein..

Schutz und Betriebsbedingungen für Umwelt

Das SPM-11 beinhaltet drei Hardware-Schutzschichten, die unabhängig von der Softwareüberwachung des CNC funktionieren:Überstromschutz (Trips der Ausgangstransistoren, bevor bei anhaltendem Überstrom Wicklungsschaden auftritt), Überspannungsschutz (überwacht die Gleichspannung des Gleichspannungsbusses und greift ein, wenn die Regenerationsenergie dazu führt, dass die Spannung des Stroms über die Sicherheitsgrenzen steigt),und thermischer Schutz (überwacht die Modultemperatur und reduziert die Leistung oder schaltet ab, wenn der innere thermische Schwellenwert überschritten wird).

Das Modul funktioniert von 0°C bis 55°C. Über 55°C beginnt der Wärmeschutzkreislauf, die Leistung zu begrenzen, bevor das Modul ausgeschaltet wird.Das zeigt sich als Spindel-Abbau während der schweren Produktion. Ein Symptom, das wie ein Spindel-Leistungsproblem aussieht, aber eigentlich ein Kühlschrankproblem ist.Die primäre Präventivmaßnahme ist die Aufrechterhaltung der Umgebungstemperatur des Antriebshauses innerhalb der Nenngrenze.

Über 1.000 m Anlagenhöhe muss die verfügbare Leistung für jede zusätzliche Höhe von 100 m um etwa 1 °C verringert werden (entspricht einem reduzierten thermischen Kopfraum).Für Anlagen in großer HöheDies ist ein Parameter, der beim Maschinenhersteller oder in der Anwendungsdokumentation von Fanuc zu überprüfen ist.

Alarmcodes und häufige Fehlermodi

Der SPM-11 meldet Fehler durch eine Kombination von LED-Anzeigen auf der Modulfläche und Alarmcodes, die an die CNC übermittelt werden.

Alarm 12 (Überströmung / Spindelmotorfehler):Es tritt auf, wenn die Isolierung zwischen PE und den Motorstromleitungen (U, V, W) defekt ist.Das Diagnoseverfahren besteht darin, die Motorstromleitungen an den Verstärkerenden zu entfernen und die Prüfisolation zwischen PE und jedem entfernten Draht zu prüfen.Wenn die Isolierung an den Verstärkerschließungen zulässig ist, aber nicht am Motor selbst, liegt der Fehler in den Motoranwicklungen.

Alarm 03 (Aufladungsfehler der Gleichstromverbindung):Anzeigt ein Problem mit der Gleichspannung des Gleichspannungsbusses, der der PSM, den Gleichspannungskondensatoren im PSM oder SPM-11 oder der Verbindungsbügel sein kann.

C0, C1, C2 (Kommunikationsfehler):Diese zeigen einen Verlust oder Fehler in der seriellen Kommunikation zwischen der CNC und dem SPM-Modul an.oder Parameterunvereinbarkeit zwischen der Softwareversion für die CNC-Spinne und der Softwareversion des Moduls.

Beschaffung, Austausch und Reparatur

Das A06B-6078-H211 ist ein wartungsfähiges Modul, das von spezialisierten Unternehmen wie CNC-Electronics, Fanucworld,und DNC-Electronics und bieten Reparaturdienstleistungen für die Steuerung/Schnittstellenplatine und die Stromplatine an.Bei der Beschaffung eines Ersatzgerätes ist zu überprüfen, ob die Maschine #H500 oder #H501 benötigt, bevor sie bestellt wird. Wie oben erwähnt, verfügen diese über verschiedene Softwareversionen und sind nicht immer austauschbar.Für Maschinen, bei denen nur das Alarmverhalten der Spindel auf das Modul und nicht auf den Motor oder die Verkabelung hinweist, ist eine Prüfbankprüfung des verdächtigen Moduls auf einem Fanuc-Prüfgerät der geeignete diagnostische Schritt, bevor ein Ersatz vorgenommen wird.

Häufig gestellte Fragen

F1: Welche Spindelmotoren kann der A06B-6078-H211 antreiben?

Das SPM-11-Modul ist für Spindelmotoren der Alpha-Serie innerhalb seiner Ausgangsspannweite von 13,2 kW / 48 A geeignet: Alpha 6, Alpha 8, AlphaP 8 und AlphaP 12. Das Alpha 8 ist die häufigste Paarung.Das Anschließen eines größeren Motors, z. B. eines Alpha 15 oder Alpha 22, übersteigt den Nennstrom des Moduls und erzeugt anhaltende Überstromwarnungen.. Der Motortypparameter im Modul muss vor der Betätigung der Spindel auf den angeschlossenen Motor eingestellt werden.

F2: Was ist der Unterschied zwischen den Varianten #H500 und #H501?

Beide sind SPM-11-Module, die die gleiche Leistungs- und Ausgangsleistung aufweisen.Die Softwareversion muss mit der Spindelsteuerungssoftware der CNC kompatibel seinAls die Maschine ursprünglich gebaut wurde, wurde entweder #H500 oder #H501 angegeben.Das Ersetzen eines Moduls durch das andere ohne Softwarebestätigung kann dazu führen, dass ein Modul nicht mit der CNC kommuniziert. Die Spindel läuft nicht und ein Kommunikationsalarm (C0Es wird immer die erforderliche Variante bestätigt, bevor ein Ersatz bestellt wird.

F3: Welche CNC-Steuerungen sind mit der A06B-6078-H211 kompatibel?

Die Schnittstelle SPM-11 Typ I ist mit Fanuc CNC Serie 0, 15, 16, 18, 20 und 21 und den entsprechenden Varianten der Serie i: 16i, 18i, 20i, 21i und Power Mate i kompatibel.Die CNC muss für die serielle Spindelkommunikation Typ I konfiguriert sein.Die CNCs des Typs II benötigen ein anderes Spindelverstärkermodul und können die A06B-6078-H211 nicht ohne Änderung verwenden.

F4: Alarm 12 erscheint? Ist das SPM-11 Modul defekt?

Alarm 12 zeigt einen Überstromzustand an, der am häufigsten durch einen Isolationsbruch in den Spindelmotorwicklungen oder dem Motorstromkabel verursacht wird, nicht durch einen Modulversagen.Das Diagnoseverfahren istWenn Alarm 12 nicht mehr aktiviert ist, wird der Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss.Prüfen Sie den Isolationswiderstand zwischen PE und jedem entfernten DrahtWenn die Isolierung an den Motorterminals ausfällt, benötigt der Motor einen Service. Wenn die Isolierung gut ist, aber Alarm 12 trotz entfernter Drähte wiedergegeben wird, ist die Leistungsstufe des SPM-11-Moduls verdächtig.

F5: Kann der A06B-6078-H211 repariert werden oder muss er als Ganzes ersetzt werden?

Das Modul besteht aus zwei Hauptplatinen: dem Steuer-/Schnittstellen-Board und dem Strom-Board.Anwendungen zur Behebung von Ausfällen bei LeistungstransistorenDie Reparatur umfasst in der Regel einen umfassenden Prüfstand auf einem Fanuc-Testgerät mit einem tatsächlichen Spindelmotor, um die Leistung vor der Rückgabe zu überprüfen. Exchange programs — where a working reconditioned unit is supplied against return of the faulty core — are also available and reduce downtime compared to waiting for component-level repair on the original unit.
