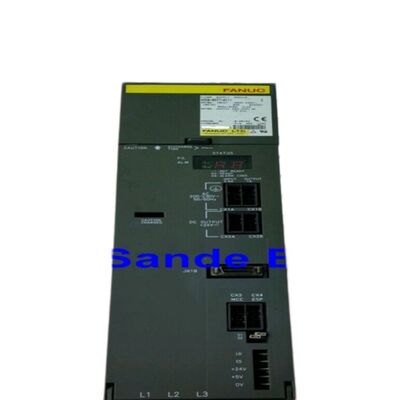

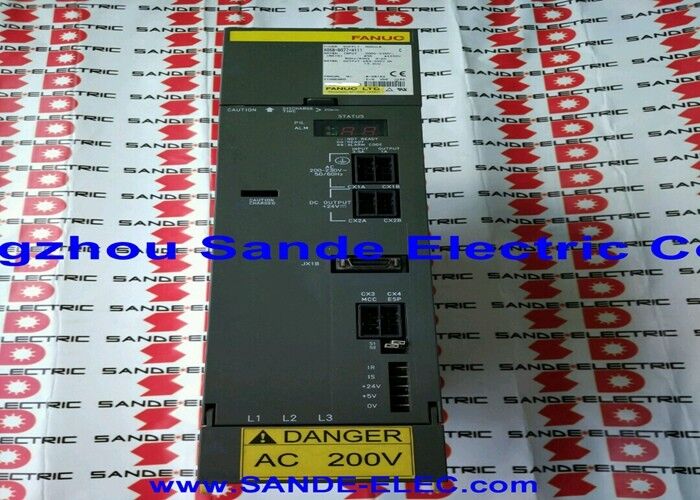

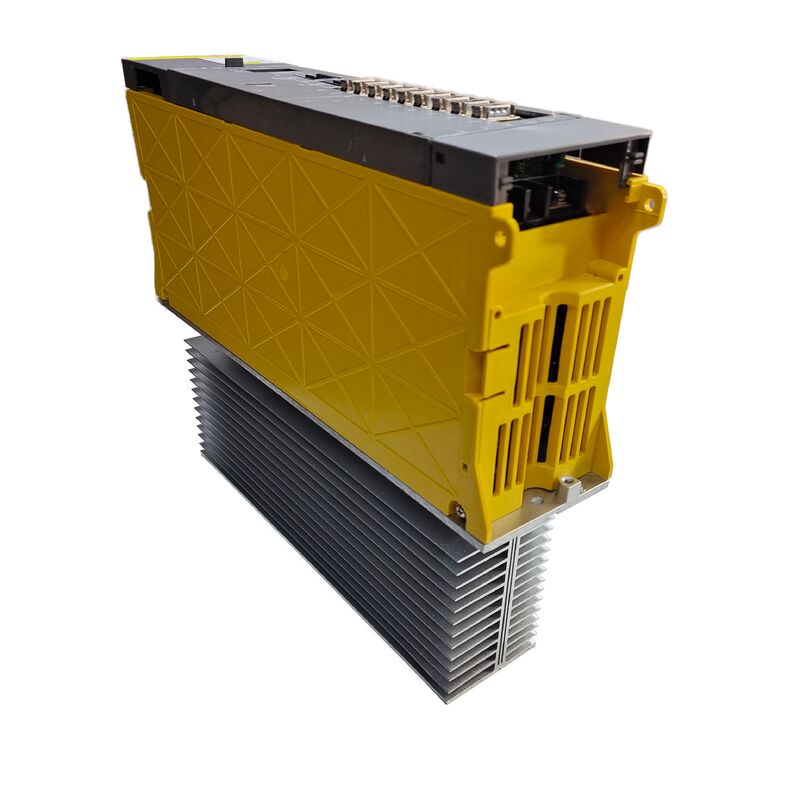

DieFanuc A06B-6078-H206ist ein Spindelverstärkermodul der ersten Generation der Alpha-Serie mit der Bezeichnung SPM-5.5, aus der A06B-6078 Spindelverstärkerfamilie von Fanuc.
Als kompaktes Spindelmodule der Klasse 5,5 kW wurde es für zwei spezifische Installationsszenarien konzipiert:als primärer Spindelantrieb auf kleineren CNC-Werkzeugmaschinen, bei denen die Spindelleistungsanforderungen innerhalb der 3Kontinuierliche Reichweite von 0,7 ∼ 5,5 kW,und als Sekundär- oder Subspindelverstärker in Zentralen mit zwei Spindeln und Drehzentren, bei denen der Leistungsaufwand der Subspindel im Vergleich zur Hauptspindel gering ist.
The A06B-6078 series occupies a distinct position in Fanuc's alpha amplifier history as the first-generation alpha platform — the original alpha series modules that introduced the integrated PSM/SVM/SPM architecture before the higher-resolution HRV (High Response Vector) refinements appeared in the later A06B-6082, A06B-6088 und A06B-6102-Serie. Diese Architektur der ersten Generation ist architektonisch vollständig: PSM liefert den gemeinsamen Gleichstrom-Bus, SVM-Module verwalten die Servoachsantriebe,und das SPM-Modul verarbeitet die Spindel, die alle aus derselben Schiene ziehenDie A06B-6078-H206 ist Teilnehmerin dieser Standardarchitektur, die neben der A06B-6079 SVM-Serie auf derselben Verstärkerbahn in Maschinen ihrer Zeit montiert wurde.
Die 66,8 × 70 mm große Baugröße des Moduls ist für einen 5,5 kW Spindelantrieb physikalisch kompakt, was auf die Designphilosophie des integrierten Antriebsmoduls von Fanuc zurückzuführen ist.
Die geringe Größe des Moduls machte es praktisch, als Unterspindel- oder Sekundärspindelverstärker in Schränke zu installieren, die bereits von den Hauptspindelantriebs- und Achsenmodulen besetzt waren,mit einer Breite von mehr als 20 mm,.
| Parameter | Wert |
|---|---|
| Modulmodell | SPM-5.5 |
| Schnittstelle | Typ 1 (Alpha der ersten Generation) |
| Leistungsreihe | 200 VAC (Standardspannung) |
| Rückkopplungsanschlüsse | JY2 und JY4 |
| Abmessungen | 66.8 × 70 × 163,5 mm |
| Stromquelle | Alpha-PSM gemeinsam genutzte Gleichspannung |
| Teilvarianten | #H500, #H501 |
| Kompatibles SVM | Die A06B-6079-Reihe |
| Kompatible PSM | Alpha-PSM der ersten Generation |
Die Schnittstelle Typ 1 auf der A06B-6078-H206 verbindet den Spindelantrieb mit der CNC über die Spindel-Serienoberfläche und ermöglicht die fortschrittlichen Spindelfunktionen Cs Kontur, starres Klopfen,Synchronisierung der Spindel, die die Alpha-Spindel-Fähigkeit der ersten Generation definieren.
Die Rückkopplung gelangt zum Antrieb über die Anschlüsse JY2 und JY4, die die Positionscodersignale des Spindelmotors und die Temperaturmonitor-Eingänge tragen.
This JY2/JY4 feedback arrangement is specific to Type 1 (and original) interface spindle drives and is an important identification characteristic when distinguishing the A06B-6078-H206 from later-generation spindle modules.
Typ 2, Typ 3,und Typ 4-Schnittstellenspindelverstärker verwenden unterschiedliche Steckverbinder und verschiedene Parameter-Sätze für Positionsrückmeldungen , und Maschinen, die für Spindelverstärker des Typs 2/3/4 ausgelegt sind, können den A06B-6078-H206 nicht ohne Schnittstellenumwandlung als Drop-in-Ersatz verwenden.
The JY2 connector carries the spindle motor's pulse coder feedback — the position and speed signal that the spindle drive uses for velocity control and for servo-mode position control during rigid tapping and Cs axis operation.
Der JY4-Anschluss trägt das Überhitzungssignal des Motors vom in die Motorwicklungen eingebetteten Thermistor.Bereitstellung des Wärmeschutzeingangs, der den Motorüberhitzungsmelder AL-01 auslöst, bevor eine Wicklungsbeschädigung auftrittBeide Anschlüsse müssen intakt und richtig verdrahtet sein, damit der Antrieb vollständig geschützt funktioniert.
Die Leistungsklasse von 5,5 kW des SPM-5.5 liegt unterhalb der Hauptspindelmodule der meisten Produktionsbearbeitungszentren, die typischerweise mit Spindelmotoren von 7,5 kW bis 30 kW betrieben werden.
This power class is appropriate for sub-spindles on twin-spindle CNC turning centres — the sub-spindle in this configuration accepts the workpiece from the main spindle and performs secondary operations (rear-face drilling, Drehen, Gießen) bei Leistungsniveaus, die selten die volle Kapazität der Hauptspindel erfordern.
Der geringere Dauerbedarf der Unterspindel macht das SPM-5.5 zum korrekt spezifizierten Modul ohne die Kosten und Größe eines größeren Spindelverstärkers.
Bei kleineren CNC-Werkzeugmaschinen kompakte vertikale Bearbeitungszentren, Bohrmaschinen, kleine horizontale Bearbeitungszentren und spezielle CNC-Maschinen die SPM-5.5 als primärer Spindelantrieb geeignet ist, wenn die Materialentfernungshäufigkeit und die Werkzeuggrößen der Anwendung innerhalb der.5 kW kontinuierliche Spindelleistung.
Die Bearbeitung leichter Legierungen, die Bearbeitung von Kunststoffen und das Bohren von PCB sind typische Verfahren, bei denen eine 5,5 kW Spindel praktisch den Anforderungen an Werkstück und Werkzeug entspricht.
Die A06B-6078-Serie ist die erste Alpha-Generation, was bedeutet, dass sie den in den A06B-6082, A06B-6088 und A06B-6102-Serie eingeführten höher auflösenden HRV-Verbesserungen vorausgeht.Innerhalb des Verstärkerstapels der Maschine, arbeitet der H206 mit demselben PSM und derselben SVM-Serie A06B-6079, die Alpha-Systemanlagen der ersten Generation definieren.
Eine Maschine, die mit dem A06B-6078-H206 ausgerüstet ist, verfügt über die entsprechenden PSM-Module der ersten Generation (A06B-6087-Serie oder A06B-6081-Serie) und A06B-6079 SVM-Module,Alle teilen den gleichen Gleichstrom-Bus und die gleiche Ära der Fanuc CNC-Schnittstelle.
Diese Konsistenz der Systemarchitektur ist für die Wartung praktisch wichtig:Der Ersatz eines ausfallenden H206 durch ein SPM-Modul der späteren Generation kann auch PSM- und SVM-Modul-Upgrades erfordern, wenn sich die Antriebskommunikationsprotokolle oder die PSM-Schnittstellenspezifikationen unterscheiden..
Bestätigen Sie die Systemkompatibilität, bevor Sie das Original A06B-6078-H206 durch ein Spindelmodule einer anderen Generation ersetzen.
F1: Was unterscheidet die Variante A06B-6078-H206 (#H500) von der Variante #H501?
Die Suffixe #H500 und #H501 kennzeichnen geringfügige Revisionsunterschiede innerhalb der A06B-6078-H206 ¢, die typischerweise mit geringfügigen PCB-Revisionen, Komponentenersatz oder regionalen Marktspezifikationen zusammenhängen.Beide funktionieren als SPM-5.5 Schnittstellenspindelmodule des Typs 1 mit denselben JY2/JY4-Rückkopplungsanschlüssen und denselben Funktionsmerkmalen.
In den meisten Ersatzanwendungen sind #H500 und #H501 austauschbar.
Bestätigen Sie vor der Installation mit dem Dienstleister, ob für die spezifische Maschine und Steuerungskombination hardwarebezogene Parameteranpassungen erforderlich sind.
F2: Warum verwenden die A06B-6078-H206 JY2- und JY4-Anschlüsse, während spätere Spindelmodule dies nicht tun?
Die JY-Konnektorbezeichnungen sind spezifisch für die Spindelverstärker-Schnittstellenarchitektur der ersten Generation der Alpha-Serie.Spätere Generationen (Typ 2/3/4) haben die Rückkopplungs- und Steuerungssignalverbindungen umstrukturiert., mit unterschiedlichen Steckernamen und Pin-Arrangements, während sich das Design der Rückkopplungsschaltung weiterentwickelte.
Die Schnittstelle JY2/JY4 auf dem H206 ist Teil des ursprünglichen Designs und die Spindel-Schnittstelle der CNC empfängt die Rückkopplungssignale durch die interne Verarbeitung des Spindelverstärkers.
Der Versuch, einen Spindelmotor des Typs JY2/JY4 ohne die richtige Adapterkonfiguration mit einem Spindelmotorverstärker der nächsten Generation zu verbinden, führt zu Alarmbedingungen.
F3: Kann der A06B-6078-H206 als Ersatz für den A06B-6082-H206 SPM-5 verwendet werden?5?
Die A06B-6082-Serie ist die zweite Generation der Alpha-Spindelmodule-Serie mit verbesserter HRV-Spindelkontrolle.
The A06B-6078 (first generation) and A06B-6082 (second generation) share the same SPM model designations and similar electrical ratings but differ in their control PCB architecture and CNC parameter compatibility.
Der Austausch zwischen den Generationen erfordert die Überprüfung der CNC-Kompatibilität und der Parameterkompatibilität.Vor dem Versuch, eine Kreuzgenerationsersetzung an einer Produktionsmaschine durchzuführen, konsultieren Sie die Kompatibilitätsdokumentation für Spindelverstärker von Fanuc oder einen qualifizierten Dienstleister.
F4: Welche CNC-Alarmcodes werden erzeugt, wenn die A06B-6078-H206 ausfällt?
Die Alarme des Spindelverstärkers werden auf dem CNC-Bedienerdisplay als SP-xxx-Alarmnummern angezeigt.
AL-09 (Überhitzungsleistungshalbleiter) zeigt typischerweise einen Wärmefehler an. Der Kühlventilator des Moduls sollte zuerst überprüft werden.häufig nach Abbruch der Spindelmotor-Wicklung. AL-03 (Gleichstromverbindungssicherung ausgeblasen) und AL-04 (Eingangssicherung ausgeblasen) zeigen Ausfälle elektronischer Komponenten im Antrieb an.
AL-01 (Motorüberhitzung) und AL-02 (Übergeschwindigkeitsdeviation) zeigen häufiger Probleme mit dem Motor oder der Motorenrückkopplung an als mit dem Antrieb selbst.Die Alarm-LED auf dem Modulkörper leuchtet auf, wenn eine Alarmanlage aktiviert ist. Die spezifische Alarmnummer muss vom CNC-Display abgelesen werden.
F5: Welche Wartungsmöglichkeiten gibt es für einen fehlgeschlagenen A06B-6078-H206?
Der Austausch ist der häufigste Ansatz ∙ ein defektes Modul wird an eine Fanuc-Serviceanlage geschickt, im Austausch für eine geprüfte, garantierte, überholte Einheit.Die Reparatur auf Bauteilsebene ist auch für Fehler, die auf wartungsfähigen Teilen lokalisiert sind, verfügbar: die Transistormodule in der Ausgangsstufe, Kühlventilatoren und interne Sicherungen sind als Serviceteile erhältlich und werden regelmäßig während der Modulrenovierung ausgetauscht.Die PCB im H206 werden von Fanuc nicht als Einzelteile verkauft., aber spezialisierte Reparaturbetriebe führen sie im Service-Inventar und beheben Fehler auf der Platinebene als Teil der kompletten Modulrekonstruktion.Alle ordnungsgemäß gewarteten A06B-6078-H206-Module sollten vor der Wiedereinführung unter Belastung in einer Fanuc PSM/SVM-Prüfkonfiguration mit einem geeigneten Alpha-Spindelmotor geprüft werden..
