| Herkunftsort | Japan |
| Markenname | FANUC |
| Zertifizierung | CE ROHS |
| Modellnummer | A06B-6077-H106 |

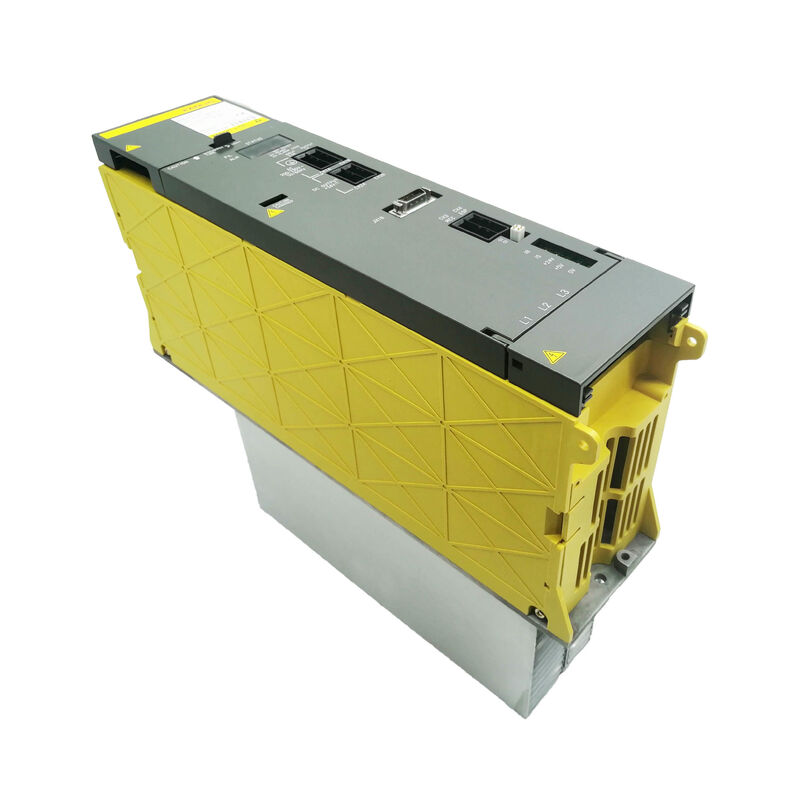

DieFanuc A06B-6077-H106ist der PSM-5.5, die kleinste Leistungseinheit in der Fanuc A06B-6077 Alpha-Stromversorgungsmodulreihe.es ist das geeignete PSM für die kleinsten Alpha-Antriebssystemkonfigurationen Maschinen mit zwei bis drei kleinen Achsen SVM-Modulen im Bereich SVM1-12 bis SVM1-20., kombiniert mit einem kleinen Spindelmodule der Klasse SPM-2.2 bis SPM-5.5.
Diese Kombination umfaßt kleine CNC-Fräsmaschinen, CNC-Drehmaschinen mit kompakten Spindeln, kleine CNC-Schleifmaschinen und ähnliche Maschinen, bei denen der kombinierte Motorleistungsanforderung innerhalb der 6 bleibt.8 kW Umhüllung.
Wie alle PSM-Module der Baureihe A06B-6077 verwendet der H106 die Leistungsregeneration: Die Motorverzögerungsenergie wird an die Wechselstromversorgung zurückgegeben, anstatt in einer Widerstandsbelastung abgeworfen zu werden.
Der Regenerationskreislauf im PSM-5.5 ist für die von den kleinen Motoren erzeugten Energieniveaus eingestuft, die von diesem Stromversorger versorgt werden.5kW Spindel verlangsamt von 4000rpm erzeugt einen Ausbruch der regenerierten Energie, die von der SPM zurück in den Gleichspannbus fließt, und der regenerative Transistorkreis des PSM überträgt diese Energie an die Wechselstromversorgung, bevor die Gleichspannungsbusspannung auf die Überspannungsschwelle AL-07 steigt.
Der A06B-6077-H106 findet sich hauptsächlich auf Maschinen, die von FANUC 16iTA, 16iMA, 18iTA, 18iMA, 21iTA,und 21iMA-Steuerungssysteme .
Es erscheint auch in einigen älteren 0-C- und 0-D-Steuerungsanlagen, bei denen der Maschinenbauer einen kleinen Alpha-Antriebstapel für eine kompakte Werkzeugmaschine konfiguriert hat.
| Parameter | Wert |
|---|---|
| Modulmodell | PSM-5.5 |
| Eingangsspannung | 200 ̊ 230 V Wechselstrom, 3-phasig |
| Eingabefrequenz | 50/60 Hz |
| Eingangsstrom | 26A bei 200 V Wechselstrom |
| Ausgangsspannung | 283 ∼ 325 V Gleichstrom |
| Ausgangsleistung | 60,8 kW |
| Interne Gremien | Die Kommission wird die Kommission auffordern, ihre Stellungnahme zu dem Vorschlag zu unterbreiten. |
| Modulbreite | 90 mm |
| Varianten des Suffikses | #CE (CE-Kennzeichnung), #EM |
| Leistungstyp | PSM (Leistungswiederherstellung) |
Die 6,8 kW Leistung des PSM-5.5 unterstützt das sogenannte minimale lebensfähige Alpha-System: eine zweiachsige Bearbeitungskonfiguration mit zwei SVM1-12-Modulen (0,75 kW je = 1.5 kW kombiniert) und einem SPM-5.5 Spindelmodule (5,5 kW), insgesamt 7 kW bei voller gleichzeitiger Belastung marginal über dem Nennwert des PSM-5,5,Aus diesem Grund erreichen die Spindel und alle Servoachsen in der Praxis selten die Spitzenlast gleichzeitig..
Die DC-Bus-Kondensatorbank von PSM bietet eine kurzfristige Energiepufferung, die sofortige Nachfragespitzen absorbiert, so dass die durchschnittliche Busleistung innerhalb der 6 bleibt.8 kW, auch wenn die vorübergehenden Spitzen etwas höher sind.
Für Maschinen mit mehr als zwei kleinen Servoachsen oder einer Spindel größer als SPM-5.5, wird der PSM-5.5 untergroß und der nächste PSM der Serie A06B-6077 (der PSM-7.5 oder der PSM-11) muss ausgewählt werden.
An undersized PSM produces AL-04 (DC link voltage drop) alarms specifically during demanding motion sequences — spindle acceleration combined with simultaneous multi-axis movement is the typical trigger.
Die 90mm-Modulbreite stellt die PSM-5.5 in die gleiche physikalische Größe wie die größere PSM-11 in der Serie.5 in derselben Schrankposition wie ein PSM-11-Ersatz ohne Schienenänderung.
Wie beim größeren PSM-11 wurde der PSM-5.5 über seine Produktionsdauer mit zwei Heizkesselkonfigurationen hergestellt.
Die äußere Wärmeabfülle an der Unterseite des Moduls führt durch das Schrankenpaneel in den Kühlkanal der Wärmeabfülle.
Die beiden Varianten unterscheiden sich in den Größen der Befestigungsflansche und dem Lochmuster Vor der Bestellung eines Ersatzes A06B-6077-H106, muss der Wärmeschlauchtyp des vorhandenen Moduls durch physische Inspektion der entfernten Einheit ermittelt werden.
Das #CE-Suffix bezeichnet die CE-Markierte Variante für den europäischen Markt; das #EM-Suffix kennzeichnet eine andere Variante.
Bei den meisten Ersatzanwendungen sind die Einheiten #CE und #EM funktional austauschbar, sofern die Wärmewasserbecken des Typs übereinstimmen.
Der aktive Regenerationskreis des PSM-5.5 verwendet dieselben Transistoren, die normalerweise AC in DC umwandeln.bei Verzögerung in Rückwärtsrichtung betrieben, um Energie vom Gleichstrombus zur Wechselstromversorgung zu übertragen.
Diese bidirektionale Funktion unterscheidet den PSM vom PSMR-Typ (Widerstandsregeneration) ∙ der PSMR benötigt eine externe Widerstandsbank, um die Verzögerungsenergie aufzunehmen,Hinzufügen von Hardwarekosten und Erzeugung von Wärme, die im Maschinenraum verwaltet werden muss.
Für kleine Alpha-Systeme auf kompakten Werkzeugmaschinen eliminiert die Regenerationsfähigkeit des PSM-5.5 die Notwendigkeit einer externen Widerstandseinheit und vereinfacht so das Schrankdesign.
Das Fehlen eines Wärmeabstands reduziert zudem die Wärmebelastung im Maschinenschrank, was zu niedrigeren Betriebstemperaturen des Verstärkers und einer längeren Lebensdauer der Bauteile beiträgt.
F1: Wie viel Gesamtantriebsleistung kann der A06B-6077-H106 (PSM-5.5) unterstützen?
Die kontinuierliche Leistung von 6,8 kW des PSM-5.5 begrenzt den kombinierten anhaltenden Leistungsaufwand aller angeschlossenen SVM- und SPM-Module.75 kW je) und ein SPM-5.5 (5,5 kW) insgesamt 7 kW ¢ geringfügig über der PSM-Nummer.
Die Gleichspannungskondensatorbank des PSM absorbiert kurzfristige Transienten, aber eine anhaltende Überlastung erzeugt AL-04 Spannungsabfallsalarme.Eine sicherere Konfiguration für einen konstanten Betrieb hält den kombinierten anhaltenden Modulbedarf unter 6 kW, so dass 0,8 kW für vorübergehende Anfragen bleiben.
F2: Mit welchen CNC-Steuerungen ist der A06B-6077-H106 typischerweise verbunden?
Der PSM-5.5 ist am häufigsten in Maschinen zu finden, die von der FANUC-Serie 16iTA, 16iMA, 18iTA, 18iMA, 21iTA,und 21iMA-Steuerungen die Steuerelemente der Serie i, die während der aktiven Produktionszeit des Alpha-Moduls verwendet wurden.
Es erscheint auch in früheren Anlagen mit Steuerungen der Serien 0-C und 0-D an kleinen Werkzeugmaschinen.
Das PSM ist mit jeder CNC-Steuerung kompatibel, die die Alpha-Verstärker-Modul-Architektur unterstützt.nur die Gleichspannung des Gleichspannungsbusses, die die SVM- und SPM-Module verwenden,.
F3: Welche Alarmcodes weisen auf eine PSM-5.5-Störung hin, und wie unterscheiden sich diese von SVM/SPM-Störungen?
Der PSM-5.5 erzeugt Alarmcodes auf seinem eigenen LED-Display und sendet die entsprechenden Alarme an die CNC. AL-04 (DC link voltage drop) and AL-07 (DC link overvoltage) may originate in the PSM or in a failed SVM/SPM module — the individual module displaying the alarm on its own LED helps identify the source.
AL-01 (Überstrom im Hauptkreislauf) und AL-02 (Kühlventilatorfehler) sind PSM-spezifische Fehler.
AL-05 (Hauptkondensator nicht geladen) zeigt typischerweise einen PSM-Seitenfehler im Ladekreislauf an.Systematische Prüfung des LED-Displays jedes Moduls während eines Alarmzustands erlaubt die Identifizierung des Ursprungsmoduls.
F4: Sind die internen Boards (A16B-2202-0661 und A16B-2202-0420)? für die Reparatur auf Boardebene verfügbar?
Fanuc liefert die internen PSM-Boards nicht als separate Serviceteile.Reparatur von Schaltkreisen, und Regelkreislauffehler während der Modulwiederherstellung.
Für die meisten Benutzer ist der vollständige Modulwechsel der praktische Weg: Ein getesteter, garantierter, überholter PSM-5.5 kann am selben oder am nächsten Tag von Dienstleistern mit Lagerbestand geliefert werden.Minimierung der Ausfallzeiten der Maschine im Vergleich zu einem Reparaturzyklus auf Bordebene.
F5: Kann der PSM-5.5 durch den PSM-11 (A06B-6077-H111) ersetzt werden, wenn ein PSM mit höherer Kapazität benötigt wird?
Ja, physikalisch und elektrisch verwenden beide Module die gleiche Schienenbreite von 90 mm, den gleichen DC-Bus-Anschlussstandard und die gleiche AC-Eingangsleistung von 200-230 V.
Der PSM-11 liefert 13,8 kW Leistung gegenüber dem PSM-5.5 6,8 kW, so dass das Upgrade des PSM die richtige Antwort ist, wenn die Antriebskonfiguration der Maschine über die Kapazität des PSM-5.5 hinausgewachsen ist,oder wenn der PSM-5.5 fehlgeschlagen ist und nur ein PSM-11 als Ersatz erhältlich ist.
Die größere Kapazität des PSM-11 beeinträchtigt das kleinere Antriebssystem nicht. Der PSM liefert nur den Strom, den die angeschlossenen Module benötigen, nicht die volle Nennleistung.Der Wärmeabwassertyp muss noch überprüft werden, um die mechanische Kompatibilität mit der Schrankanlage zu gewährleisten..
