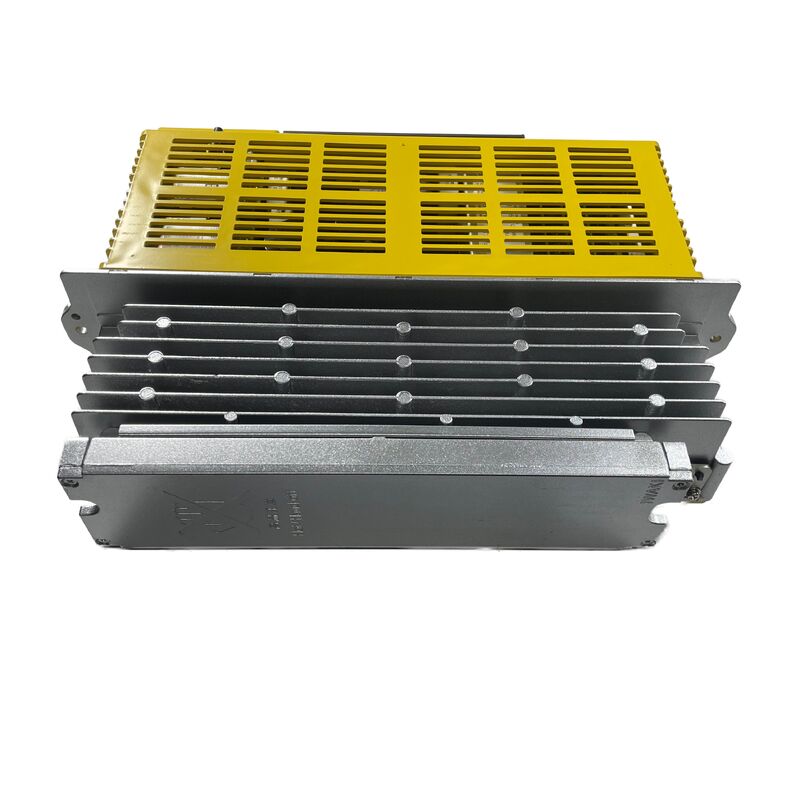

Fanuc AC-Servoverstärker A06B-6066-H006 A06B6066H006 A06B-6066-H006

Fanuc A06B-6066-H006 | C-Serie Einzelachsen-Servo-Verstärker — SVUC-80 (80A), 5L/30S Motoren, 200VAC, PWM, FANUC 0-C/15A/16A/18A/21A

Übersicht

Der Fanuc A06B-6066-H006 ist der 80-Ampere-Antrieb der SVUC-Klasse für eine einzelne Achse aus Fanucs C-Serien-Servo-Verstärkerfamilie, der für die stärkeren Motormodelle im C-Serien-Bereich entwickelt wurde — insbesondere die AC-Servomotoren 5L und 30S, zusammen mit einer breiten Kompatibilitätsgruppe, einschließlich 5S/3000, 10S/3000, 20S, 30S, 5L, 6L, 5T/3000 und 10T/2000.

Innerhalb der A06B-6066-Serie ist der H006 die Variante mit höherem Strom im Vergleich zum H004 (der die leichteren Motorklassen 0S/5S/20S/1500 handhabt); die 80A-Ausgangsleistung des SVUC-80 unterstützt den höheren Dauerstromverbrauch der 30S- und 5L-Motoren unter Bearbeitungslast.

Die Bezeichnung 30S in Fanucs C-Serien-Motornomenklatur bezieht sich auf einen mittelgroßen bis großen AC-Servomotor mit erheblicher kontinuierlicher Drehmomentabgabe, der häufig in Schwerlastachsenantrieben größerer Fräsmaschinen, Bohrwerken und Bearbeitungszentren eingesetzt wird, bei denen Masse und Reibungsanforderungen der Achse die Kapazität des 20S übersteigen.

Die Bezeichnung 5L identifiziert einen Motor aus Fanucs L-Klasse-Serie, der mit Achsanwendungen für Laserwerkzeugmaschinen verbunden ist, bei denen das spezifische Drehmoment- und Geschwindigkeitsprofil von der Standardgeometrie der S-Serienmotoren abweicht.

Beide Motorfamilien teilen sich die gleiche PWM-Antriebsschnittstelle, die der H006 implementiert, weshalb eine Verstärkerteilenummer beide abdeckt.

Im Feld belegt der H006 die L- oder M-Kanalposition in einem Multi-Achsen-CNC-Schrank. Maschinen, die einzelne C-Serien-Einzelachsenantriebe verwenden, montieren eine Einheit pro Achse auf der Antriebsschiene, die jeweils ihren PWM-Befehl von der Achsausgangskarte des CNC erhält und den Motorstrom und die Encoder-Rückmeldung über den C-Serien-Signalkabelbaum zurückgibt.

Schlüsselspezifikationen

SVUC-80 — Höhere Stromklasse innerhalb der C-Serie

Die Bezeichnung "SVUC" in Fanucs C-Serien-Namensgebung identifiziert die spezifische Ausgangsstufenklasse. Die SVUC-80-Bewertung des H006 (80A Spitzenstromfähigkeit) liegt über der SVUC-40-Klasse des H004 und ermöglicht den höheren Momentanstrom, den 30S- und 5L-Motoren während Beschleunigungsübergängen bei schweren Maschinenachsen ziehen.

Auf einem großen Bearbeitungszentrum, bei dem die X-Achse einen schweren Tisch über eine Kugelumlaufspindel mit hoher Steigung antreibt, kann die Beschleunigungsdrehmomentanforderung während der Einleitung einer schnellen Bewegung kurzzeitig ein Vielfaches des Nenn-Dauerstroms des Motors ziehen — der Spielraum des SVUC-80 über der Nenn-Dauerleistung verhindert Fehlalarme bei Überstrom während dieser normalen Betriebsvorfälle.

Die Leistungsplatine A20B-1004-0850 im H006 ist physisch größer als die A20B-1200-0851 des H004, was die höhere IGBT-Bewertung und die Wärmeableitungsanforderungen der 80A-Ausgangsstufe widerspiegelt.

Dieser Platinenunterschied ist die primäre physische Unterscheidung zwischen H004- und H006-Antrieben bei der Inspektion des internen Layouts — die Steuerplatinenvarianten (A20B-2900-0610/0620/0630) werden über den gesamten Motor-Kompatibilitätsbereich geteilt und basierend auf dem spezifischen angetriebenen Motormodell ausgewählt.

PWM-Schnittstelle und Steuerkompatibilität

Wie alle A06B-6066 C-Serien-Antriebe verwendet der H006 Fanucs PWM-Servo-Schnittstelle zur Kommunikation mit dem CNC.

Dies ist eine dedizierte parallele Verbindung — ein Kabel pro Achse zwischen der CNC-Achskarte und dem Antrieb —, das das PWM-Geschwindigkeits-/Positionsbefehlssignal vom CNC zum Antrieb überträgt und die Encoder-Rückmeldung vom Pulsgeber des Motors zurückgibt.

Die Schnittstelle ist kompatibel mit FANUC 0-C-Steuerungen und den frühen Versionen der Serien 15A, 16A, 18A und 21A, die mit C-Serien-Antriebskompatibilität anstelle von FSSB konfiguriert waren.

Diese PWM-Schnittstellenkompatibilität ist ein entscheidender Faktor für die Anwendung des H006.

Maschinen, die mit diesen Steuerungsgenerationen gebaut wurden, können den H006 als direkten Antriebsersatz verwenden, ohne das CNC zu modifizieren oder Schnittstellenadapter hinzuzufügen.

Maschinen, die später auf FSSB-basierte Steuerungen aufgerüstet wurden, erfordern entweder eine Schnittstellenkonvertierung oder einen Antriebsersatz mit Alpha-Serien-Hardware.

FAQ

F1: Wie unterscheidet sich der H006 vom H004 innerhalb der A06B-6066 C-Serie?

Der H004 ist die kleinere SVUC-Klasse, ausgelegt für 0S/5S/20S/1500 Motoren — leichtere Achsantriebe. Der H006 ist der SVUC-80 (80A Klasse), entwickelt für 30S- und 5L-Motoren mit höherem Drehmoment. Der wesentliche interne Unterschied ist die Leistungsplatine: H004 trägt die A20B-1200-0851, während der H006 die A20B-1004-0850 mit höher bewerteten IGBT-Transistoren trägt.

Die Steuerplatinenvarianten (0610/0620/0630) werden für beide Modelle verwendet.

Ersetzen Sie nicht einen H004 durch einen H006 — die leistungsschwächere Leistungsstufe löst Überstromalarme bei der höheren Motorstromanforderung von 30S- oder 5L-Motoren aus.

F2: Welche CNC-Alarmcodes deuten auf den A06B-6066-H006 als Fehlerquelle hin?

Bei FANUC 0-C und frühen 15/16/18/21 Steuerungen erscheinen C-Serien-Antriebsalarmcodes als SV-4xx-Serien-Codes auf der CNC-Alarmanzeige. SV-401 oder gleichwertig zeigt Achsenüberstrom an (oft verursacht durch einen defekten Ausgangstransistor im Antrieb oder einen Kurzschluss in der Motorwicklung). SV-404 zeigt den Verlust der Encoder-Rückmeldung an.

Die eigene LED-Anzeige des C-Serien-Antriebs liefert zusätzliche Fehleridentifikation am Antriebskörper — eine Sieben-Segment-Anzeige zeigt spezifische Fehlercodes an, die mit der CNC-Alarmnummer korrelieren. Lesen Sie immer sowohl den CNC-Alarm als auch den LED-Code des Antriebs, bevor Sie entscheiden, ob der Fehler im Antrieb, Motor oder der Rückmeldeverkabelung liegt.

F3: Ist die 5L-Motor-Kompatibilität spezifisch für Laser-Maschinenanwendungen?

Ja, im Kontext des Motorbereichs des A06B-6066-H006 bezieht sich 5L auf einen Fanuc Laser-Serien-Servomotor, der speziell für die Achsantriebe von Fanuc Laserschneidmaschinen (wie Laser Mate und ähnliche Plattformen) entwickelt wurde.

Diese Motoren haben andere Drehmoment-/Geschwindigkeitscharakteristiken als Standard-S-Serienmotoren, arbeiten aber auf der gleichen C-Serien-PWM-Antriebsschnittstelle. Die Unterstützung des H006 für den 5L-Motor macht ihn sowohl für die Wartung von Lasermaschinen als auch für konventionelle CNC-Bearbeitungsanwendungen relevant.

F4: Kann der A06B-6066-H006 einen 20S-Motor betreiben, obwohl der H004 auch 20S unterstützt?

Ja. Die Motor-Kompatibilitätsliste des H006 enthält 20S, was sich mit dem Bereich des H004 überschneidet.

Die höhere Stromkapazität des H006 ist kein Nachteil für den Antrieb eines 20S-Motors — es bedeutet lediglich, dass der Antrieb mehr Spielraum hat, als der 20S-Motor benötigt, was nicht schädlich ist.

In der Praxis ist es korrekt und zuverlässig, wenn die Maschine ursprünglich einen H006 für eine 20S-Achse spezifiziert hat (vielleicht für zukünftigen Motor-Upgrade-Spielraum oder aufgrund einer Präferenz des Maschinenbauers), ihn durch einen weiteren H006 zu ersetzen. Ein H004 wäre technisch gesehen in Ordnung, wenn die Achse leicht belastet ist, aber die Übereinstimmung mit der ursprünglichen Spezifikation ist der Standardwartungsansatz.

F5: Die Leistungsplatine A20B-1004-0850 — ist sie als separates Reparaturteil erhältlich?

Die Leistungsplatine A20B-1004-0850 zirkuliert auf dem Markt für Ersatzteile und wird von Fanuc-Komponenten-Reparaturspezialisten, die C-Serien-Antriebe warten, gelagert.

Sie kann unabhängig ausgetauscht werden, wenn der Fehler auf die Leistungsstufe beschränkt ist (Transistorfehler, Verschlechterung des Buskondensators), während die Steuerplatinen funktionsfähig bleiben.

Reparaturwerkstätten testen den Antrieb mit der installierten Ersatz-Leistungsplatine unter tatsächlicher Motorlast vor dem Versand und verifizieren korrekte Transistorschaltwellenformen und Ausgangsstrom über den gesamten Motorbetriebsbereich.
