Fanuc Servo-Antrieb getestet A06B-6066-H004 A06B6066H004 A06B-6066-H004

Fanuc A06B-6066-H004 | C-Serie Einzelachsen-AC-Servoverstärker — 200V Eingang, PWM-Steuerung, 0S/5S/20S/1500 Motoren, CNC-Werkzeugmaschine

Übersicht

Der Fanuc A06B-6066-H004 ist ein einachsiger digitaler Servo-Verstärker aus Fanucs C-Serien-Antriebsfamilie — die PWM-basierte Servo-Antriebsplattform, die die früheren analogen Verstärker ablöste und den modularen Alpha-Serien-Antrieben vorausging, die heute Fanuc CNC-Installationen dominieren.

Die C-Serie nimmt eine bestimmte Ära in der Produktgeschichte von Fanuc ein und findet sich in CNC-Werkzeugmaschinen, die hauptsächlich in den späten 1980er bis Mitte der 1990er Jahre auf Fanuc-Steuerungen, einschließlich der Serien 0-C, Serie 6, Serie 10, Serie 11 und frühen Serie 15 und 16 Installationen, verbaut wurden.

Die H004-Bezeichnung innerhalb der A06B-6066-Serie identifiziert den spezifischen Motor-Kompatibilitätsbereich: Der Antrieb ist für Motoren konfiguriert, einschließlich der AC-Servomotoren 0S, 5S, 6S und 20S/1500, und deckt die Kapazität von leichter bis mittlerer Leistung innerhalb der C-Serien-Motorenfamilie ab.

Diese Motoren sind die physischen Komponenten, deren Verdrahtungs- und Rückmeldesteckverbinder die L- und M-Kanalpositionen auf Maschinen belegen, die diese Antriebsgeneration verwenden.

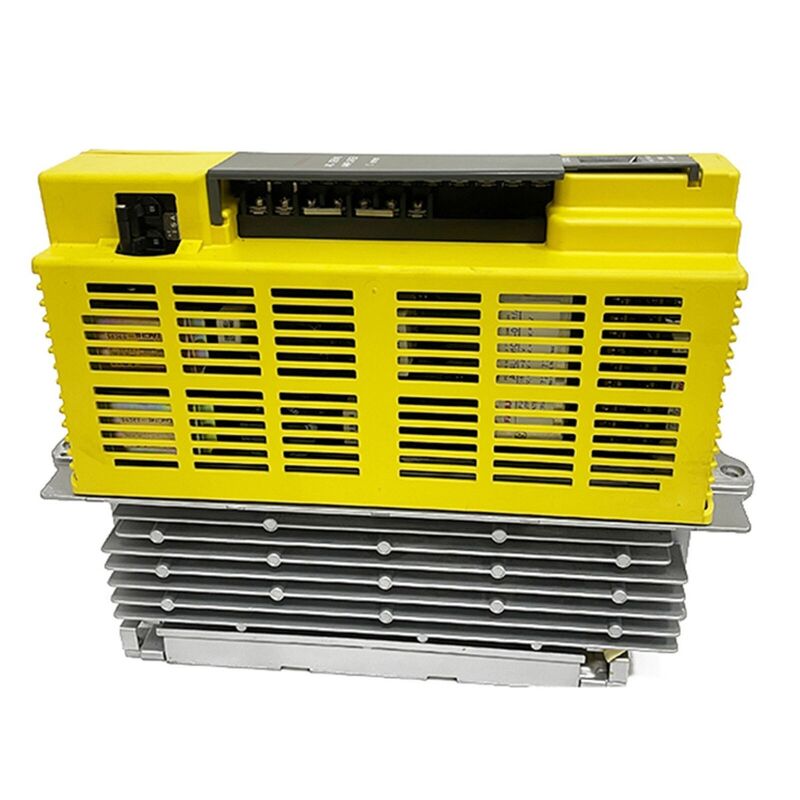

Das C-Serien-Design war für seine Zeit physisch kompakt — die bekannte gelbe Gehäuseeinheit, die Fanuc für seine C- und später S-Serien verwendete — und das Einzelachsenformat bedeutete eine H004 pro Maschinenachse, wobei jeder Antrieb unabhängig PWM-Befehle von der Achssteuerkarte der CNC empfängt und Motorstrom und Encoder-Rückmeldung über die etablierte C-Serien-Signal-Schnittstelle zurückgibt.

Die Einfachheit und Robustheit dieser Architektur trugen zu einer installierten Basis von C-Serien-Antrieben bei, die auch Jahrzehnte nach Produktionsende weltweit in CNC-Werkstätten aktiv im Einsatz sind.

Schlüsselspezifikationen

C-Serien PWM-Architektur — Digitale Steuerung auf Antriebsebene

Die PWM-Schnittstelle des C-Serien-Verstärkers repräsentierte Fanucs Übergang von der analogen Servo-Steuerung zur digitalen Befehlsverarbeitung. In der C-Serien-Architektur berechnet die CNC die erforderliche Motor-Geschwindigkeit und Positionskorrekturen in ihrem Achssteuerprozessor und überträgt diese Informationen dann als PWM-Signal (Pulsweitenmodulation) an den Servo-Verstärker.

Der Verstärker dekodiert dieses Signal und steuert die Motor-Ausgangsstufe entsprechend an, wobei die Stromschleife in der Hardware innerhalb des Verstärkers geschlossen wird, während die Positions- und Geschwindigkeitsregelkreise in der CNC geschlossen werden.

Zwei separate PCB-Baugruppen bilden den A06B-6066-H004: die Steuerplatine (verfügbar in den Varianten A20B-2900-0610, 0620 oder 0630, wobei die spezifische Variante vom Motormodell und der CNC-Schnittstellenversion abhängt) und die Leistungsplatine (A20B-1200-0851 oder Äquivalent), die die AC-Gleichrichtung, den DC-Bus und die IGBT-Ausgangsstufe übernimmt.

Diese Zwei-Platinen-Architektur ist das Standard-Service-Design für C-Serien-Antriebe — ein Fehler, der auf eine Platine beschränkt ist, bedeutet, dass diese Platine unabhängig ausgetauscht oder repariert werden kann, anstatt die gesamte Antriebseinheit austauschen zu müssen.

Breiter Motor-Kompatibilitätsbereich

Der A06B-6066-H004 unterstützt eine breite Palette von Fanuc AC-Servomotoren aus der C-Serien-Motorenfamilie, die sowohl S-Serien- (Servo) als auch T-Serien- (Torque) Motorkonfigurationen über die Nennstromleistung dieser Verstärkerklasse abdecken.

Der 0S-Motor ist der kleinste und leichteste im kompatiblen Bereich und wird auf leichteren Maschinenachsen mit minimaler Trägheit eingesetzt; der 20S/1500 bietet ein deutlich höheres Drehmoment und wird typischerweise auf schwereren Vorschubachsen eingesetzt.

Für den Maschinenwartungsingenieur ist diese breite Kompatibilität praktisch bedeutsam: Eine einzige H004-Teilenummer deckt mehrere Motormodelle ab, die auf verschiedenen Maschinen oder sogar auf verschiedenen Achsen derselben Maschine verbaut sein können, wodurch die Anzahl der als Ersatzteile zu lagernden Antriebsvarianten reduziert wird.

Das spezifische Motormodell bestimmt, welche PWM-Steuerkartenvariante erforderlich ist — überprüfen Sie die Teilenummer der Steuerkarte anhand des Motormodells, bevor Sie einen Ersatzantrieb montieren.

LED-Anzeigen und Feld-Diagnose

Die C-Serien-Antriebe verfügen über eine 7-Segment-LED-Anzeige am Antriebskörper, die während des Betriebs Statusinformationen und Alarmcodes liefert.

Die Anzeige zeigt den Bereitschaftszustand des Antriebs (das Bereitschaftssignal von der CNC wurde empfangen), den aktiven Betriebszustand und Alarmcodes bei Fehlern an.

Alarmcodes in der C-Serie folgen einem numerischen Schema, das die Fehlerkategorie identifiziert: Überhitzung, Überstrom, Überspannung, Anomalien der Encoder-Rückmeldung und Kommunikationsfehler haben jeweils unterschiedliche Codebereiche.

Bei der Fehlersuche ist das Ablesen der LED-Anzeige der erste diagnostische Schritt — sie identifiziert, ob der Fehler im Antrieb selbst oder im angeschlossenen Motor, im Rückmeldekabel oder in der CNC-Schnittstelle liegt.

FAQ

F1: Wie unterscheidet sich die C-Serien PWM-Schnittstelle von der späteren Alpha-Serien FSSB-Schnittstelle?

C-Serien-Antriebe empfangen Motorbefehle über ein paralleles PWM-Signal: Die CNC steuert ein dediziertes Kabel mit dem PWM-Signal für jede Achse unabhängig an, und jeder Antrieb hat seine eigene direkte Verbindung zur Achsausgangskarte der CNC.

Die spätere Alpha-Serien FSSB (Fanuc Serial Servo Bus) ersetzte diese parallele Architektur durch eine Hochgeschwindigkeits-Serien-Glasfaserverbindung, die Befehle für alle Achsen über einen einzigen gemeinsamen Bus überträgt und die Anzahl der Kabel erheblich reduziert.

C-Serien-Antriebe können nicht ohne einen Schnittstellenadapter an FSSB-basierte CNC-Steuerungen angeschlossen werden — ein direkter CNC-Upgrade von einer C-Serie auf eine Steuerung der neueren Generation erfordert entweder die Anpassung der vorhandenen C-Serien-Antriebe oder deren Austausch durch Alpha-Serien-Module.

F2: Welche CNC-Steuerungen sind mit dem A06B-6066-H004 kompatibel?

C-Serien-Verstärker sind mit Fanuc-Steuerungen kompatibel, die die passende PWM-Servo-Ausgangsschnittstelle bieten. Dazu gehören die Serien 0-C, Serie 6, Serie 10/11 und frühe Versionen der Serie 15 und Serie 16/18, die mit C-Serien-Antriebskompatibilität ausgeliefert wurden.

Die Achsausgangskarte der Steuerung (die PCB in der CNC, die das PWM-Signal erzeugt) muss mit der Eingangsschnittstelle des C-Serien-Antriebs übereinstimmen. Steuerungen, die mit FSSB-Schnittstellenkarten aufgerüstet wurden, sind ohne entsprechende Schnittstellenkonvertierung nicht direkt kompatibel.

F3: Wie werden L- und M-Kanalbezeichnungen mit dem A06B-6066-H004 verwendet?

In Fanucs Mehrachsen-Maschinenverdrahtungskonvention werden einzelne Einzelachsen-Antriebe Achskanälen zugewiesen, die mit L, M, N usw. bezeichnet sind.

Der H004 kann in einer Mehrachsen-Schrankanordnung entweder auf der L- oder M-Kanalposition montiert werden.

Die Kanalzuweisung entspricht der Position des Achssteckers auf der Servo-Ausgangskarte der CNC und den Parametereinstellungen, die den physischen Antrieb einer bestimmten Maschinenachse (X, Y, Z oder zusätzliche) zuordnen.

Eine Drei-Achsen-Maschine mit Einzelachsen-Antrieben hätte separate H004- oder H005-Einheiten für jede ihrer drei Achsen, die jeweils an ihren entsprechenden L-, M- oder N-Kanal an der CNC angeschlossen sind.

F4: Was sind die häufigsten Ausfallmodi des A06B-6066-H004?

Die häufigsten Ausfälle bei C-Serien-Antrieben sind: Kondensatordegradation am DC-Bus (die sich als DC-Bus-Spannungsfehler und unregelmäßiges Motorverhalten äußert), IGBT-Ausfall in der Ausgangsstufe (die sich als Überstromalarme äußert, oft ausgelöst durch Motorwickelkurzschlüsse oder Kabelisolationsfehler) und Ausfall von Komponenten der Steuerplatine, die die PWM-Signaldekodierung oder die Stromregelschaltungen beeinträchtigen.

LED-Alarmcodes am Antriebskörper identifizieren, zu welcher Kategorie der Fehler gehört. Die Zwei-Platinen-Architektur bedeutet, dass Leistungsplatinenfehler und Steuerplatinenfehler durch den Austausch nur der betroffenen Platine anstelle der gesamten Antriebseinheit behoben werden können.

F5: Ist es noch möglich, neue A06B-6066-H004 Einheiten zu beschaffen?

Die A06B-6066 C-Serie wurde von Fanuc vor vielen Jahren eingestellt, und neue Lagerbestände von Fanuc sind nicht mehr verfügbar. Gelegentlich tauchen neue Überbestands-Einheiten (NOS) auf dem Markt für industrielle Ersatzteile aus der Stilllegung von Maschinen und Überbeständen auf.

Überholte und Austauschgeräte sind die primäre kommerzielle Verfügbarkeit, wobei spezialisierte Fanuc-Reparaturzentren überholte und getestete H004-Antriebe mit Garantien anbieten.

Alle seriösen Lieferanten testen C-Serien-Antriebe an Fanuc-Steuerungen mit entsprechenden Motorlasten vor dem Versand, um den korrekten Betrieb über den gesamten Betriebsbereich des Antriebs zu überprüfen.
