Servolokführer
>
|
| Herkunftsort | Japan |
| Markenname | FANUC |
| Zertifizierung | CE ROHS |
| Modellnummer | A06B-6064-H302 |
DieFanuc A06B-6064-H302ist ein digitaler Wechselstromspindelmotor aus der Serie der Spindelmotoren der Fanuc-Familie A06B-6064, der für die MDL 1.5 und 2 ¢-Spindelmotoren der kleinsten Leistungsklasse der Serie A06B-6064 konfiguriert ist,Insbesondere die.5S und 2S Fanuc Wechselstromspindelmotoren.
Diese Motoren befinden sich am unteren Ende des Spindelantriebsbereichs A06B-6064: kompakte Spindelantriebe mit geringer Leistung, geeignet für kleine Bearbeitungszentren, kleine Drehzentren,und CNC-Fräsmaschinen, bei denen der Spindelstrombedarf moderat ist und der Schrankplatz hoch ist.
Die Serie A06B-6064 stellt die digitale Serienspindelverstärker-Generation von Fanuc dar, die den Übergang von früheren analogen Spindelantrieben zur digitalen Kommunikation zwischen Spindelantrieb und CNC herstellt.
In dieser Architektur sendet die CNC Spindelgeschwindigkeit und Richtungsbefehle über eine serielle digitale Schnittstelle, und der Spindelantrieb gibt Motorgeschwindigkeitsfeedback und -status über die gleiche serielle Verbindung zurück.
Dies eliminiert die analoge Signalkonditionierung, die frühere Spindeldrehgenerationen erforderten, und bringt die Spindel in die gleiche digitale Steuerumgebung wie die Achsen-Servoantriebe.
In der WerkzeugmaschinenanlageDer A06B-6064-H302 ist immer mit Servoverstärkern der C-Serie (A06B-6066-Serie) auf derselben Maschine gekoppelt , 15, 16, 18 und 21 während der Zeit, als beide Antriebsfamilien vorhanden waren.
Der Spindeldreh und die Servoantriebe teilen sich denselben Steuerungskabinett, verbunden mit der seriellen Spindeloberfläche der CNC bzw. der PWM-Servoachseoberfläche.
Das Verständnis dieser Paarung ist für die Wartung der Maschine wichtig: Ein Fehler am Spindeldreh wird auf die Einheit A06B-6064-H302 und ihre PCB-Bauteile isoliert,während die Achsenfehler die Servoeinheiten A06B-6066 betreffen.
| Parameter | Wert |
|---|---|
| Motormodelle | 1.5S, 2S (MDL 1,5 und 2) |
| Art der Rückmeldung | Serielle digitale Rückkopplung |
| Kontrollbrett 1 | A16B-2201-0440 |
| Kontrollbrett 2 | Einheitliche Datenbank |
| Stromversorgung | Einheitliche Datenbank |
| Kompatible Kontrollen | FANUC 0-C/D, Serie 15/16/18/21 Modell A |
| Anwendung | CNC-Spindelantrieb (Fräsen, Drehen, Bearbeitungszentrum) |
| Reihe | A06B-6064 (AC-Digitalspindelverstärker) |
In der Nomenklatur der Fanuc-Wechselströmungsspindelmotoren für die A06B-6064-Ära kennzeichnet die Modellnummer die Nennklasse für die Dauerleistung.
Der 1.5S-Motor liefert eine Dauerspindelleistung von ca. 1,5 kW. and the 2S delivers approximately 2kW — both are compact spindle motors for small-to-mid machine tools where the workpiece and tooling combination does not require the higher kW output of larger spindle motor classes like the 6S, 12S oder 22S.
Trotz ihrer bescheidenen Leistung erhalten die 1.5S- und 2S-Motoren des A06B-6064-H302 die gleiche Qualität der digitalen Drehzahl- und Drehmomentsteuerung wie die größeren Motoren der Serie.Die serielle Rückkopplungsschleife zwischen Motor und Antrieb sorgt für eine genaue Geschwindigkeitsregelung, reibungslose Beschleunigung und Verzögerung unter den Spindelbeschleunigungsparametern der CNC,und eine zuverlässige Synchronisierung für starre Anschlagoperationen, bei denen die Spindel die programmierte Spindelposition in Abstimmung mit der Z-Achse-Zuführung verfolgen muss.
Die Fähigkeit des Spindelantriebs, die Position der Spindel während des Spindels genau zu steuern, bestimmt direkt die Gewindequalität und die Lebensdauer des Werkzeugs.

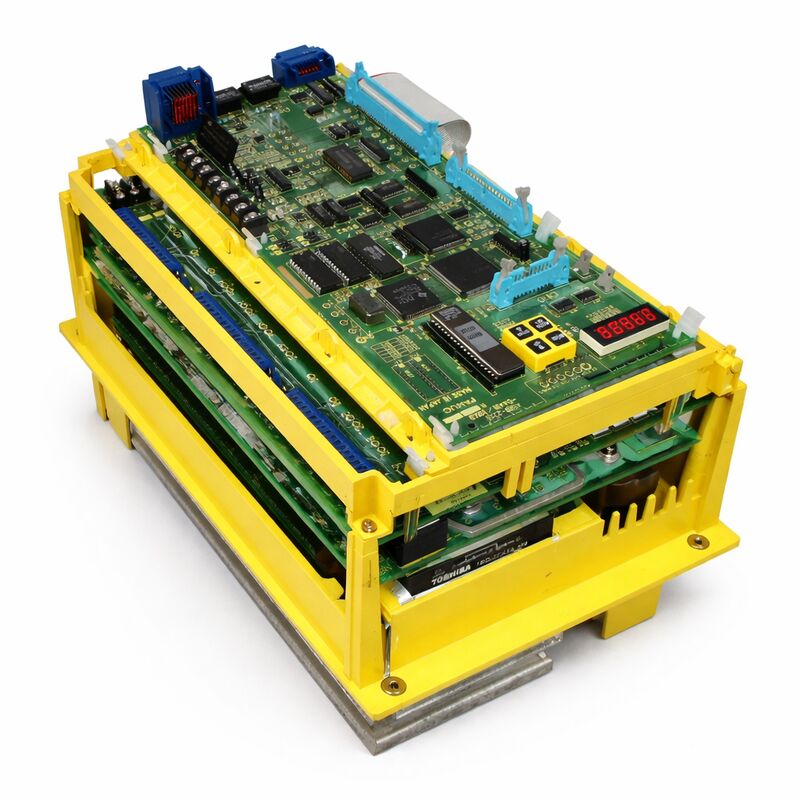

Die A06B-6064-H302 verwendet einen Drei-Boards-Internenarchitekturstandard für die A06B-6064-Serie: die Verkabelung/Schnittstellenplatine, das Steuerplatenset (A16B-2201-0440 und A16B-2100-0070),und die Stromleitung (A20B-1005-0190).
Jede Leiterplatte hat eine eigene Funktion. Die Schnittstellenplatte leitet die Signale zwischen der seriellen CNC-Verbindung, den Steuerplatten und der Stromversorgung.Die Steuerplatten verarbeiten die digitalen Algorithmen zur Drehzahl- und Drehmomentregelung.; die Stromleitung steuert die Wechselströmung, den Gleichstrommotor und die IGBT-Ausgangsschaltung, die die Gleichstrommotorenergie in den dreiphasigen Wechselstrom umwandelt, der den Spindelmotor antreibt.
Diese Trennung der Platine bedeutet, dass häufige Feldfehler oft durch den Austausch einer Platine anstelle der gesamten Antriebseinheit behoben werden können.Ein ausfallender Leistungstransistor auf dem Strombrett kann ersetzt werden, während die Steuerungen in Betrieb bleiben.
Eine beschädigte Steuerplatine, die eine falsche Geschwindigkeitsregelung erzeugt, wird unabhängig ausgetauscht und das funktionsfähige Strombrett bleibt erhalten.Reparaturfachleute lagern sowohl die Steuerplattenvarianten als auch die A20B-1005-0190 als einzelne Serviceteile genau aus diesem Grund.
Die serielle Rückkopplungsschnittstelle auf der A06B-6064-H302 übermittelt die Motorwellenposition und -geschwindigkeitsdaten an die CNC mit der für die Spindelpositionsschleife der CNC erforderlichen Aktualisierungsrate.Dieser Rückkopplungspfad ermöglicht das starre Tippen. Die CNC verwendet die Echtzeitwinkelposition der Spindel., über die serielle Rückkopplung übertragen, um den Z-Achsen-Vormarsch mit der Spindel-Rotation rund um die Klopfoperation zu synchronisieren.
Die serielle Schnittstelle überträgt außerdem Antriebsstatusinformationen ¢ Alarmcodes, Geschwindigkeitssignale, Lastüberwachungsdaten ¢ vom Antrieb an die CNC,die CNC-Sichtbarkeit in die Spindeldrive-Gesundheit, die mit analogen Schnittstellenantrieben nicht möglich war.
Wenn der Spindeldreuer einen Alarm erzeugt, erhält die CNC den Alarmcode über die serielle Schnittstelle und zeigt ihn auf dem Bedienfeld an.Vereinfachung der Fehlerdiagnose für Maschinenbediener und Wartungstechniker.
F1: Die Antriebsbeschreibung besagt MDL 1.5Wird in einer Einheit sowohl der 1.5S- als auch der 2S-Motor verwendet?
Ja. Der A06B-6064-H302 ist sowohl für die 1.5S- als auch für die 2S-Motormodelle konfiguriert. Es ist eine einzige Antriebseinheit, deren Parameter-Einstellungen bestimmen, welchen Motor er steuert.5S-Motor, identifiziert sich das serielle Feedback des Motors mit dem Antrieb, und der Antrieb verwendet den entsprechenden Parametersatz.
Die gleiche Antriebseinheit, die an einem 2S-Motor angebracht ist, verwendet die Parameter des 2S-Motors.Diese Doppelmotor-Abdeckung in einer Teilnummer vereinfacht das Ersatzteilbestand für Maschinenwerkstätten, die möglicherweise beide Motorgrößen in ihrer Maschinenflotte haben.
F2: Was sind die häufigsten Ausfallmodi der A06B-6064-H302?
Auf der Stromleitung ist der IGBT-Transistorfehler der häufigste Fehler, der typischerweise durch einen Ausfall der Motorwicklungsanlage verursacht wird, der es erlaubt, dass Fehlerstrom durch die Ausgangsstufe des Antriebs fließt.
Auf den Steuerplatten führen die Alterung der Komponenten und der Abbau des elektrolytischen Kondensators im Laufe der Zeit zu Fehlern bei der Geschwindigkeitsregelung und zu Fehlern bei der digitalen Kommunikation mit der CNC.Ein Ausfall des Kühlventilators beschleunigt die thermische Belastung aller Komponenten, ist es daher wichtig, den Betriebszustand des Ventilators während der Routinewartung zu überprüfen.
Die Spindel-Alarmcodes der CNC identifizieren, welche Fehlerkategorie aktiv ist, und führen den Reparaturtechniker zu der spezifischen Platine oder Komponente.
F3: Kann der A06B-6064-H302 einen anderen Spindelmotor als den 1.5S und 2S antreiben?
Nein Die Leistungsstufe und die Parameter des Antriebs entsprechen der Motorklasse 1,5S und 2S.
Das Anschließen eines größeren Spindelmotors (z. B. eines 6S oder 12S) an den H302 würde dazu führen, dass der Antrieb bei Bearbeitungsbelastungen außerhalb seines Nennstrombereichs arbeitet und einen Überstromschutz auslöst oderin schweren Fällen, Schäden an der Ausgangsstufe.
Das Modell des Spindeldrehwerks muss stets mit dem Modell des Spindelmotors übereinstimmen; die H-Suffixnummer in der Bauteilnummer A06B-6064 kennzeichnet die Motorklasse, für die der Antrieb bestimmt ist.
F4: Ist für starres Klopfen zusätzliche Hardware außer der A06B-6064-H302 erforderlich?
Starres Klopfen erfordert, dass die CNC die Funktion des starren Klopfens in ihren Softwareoptionen aktiviert hat,und der Spindelmotor muss einen seriellen Puls-Coder, die die Winkelposition Feedback die CNC verwendet, um Spindelmotor Position mit Z-Achsenbewegung zu synchronisieren.
Die serielle Rückkopplungsoberfläche des A06B-6064-H302 unterstützt diese Positionsrückkopplung.
Die Parameter des CNC müssen für die spezifische Spindel- und Tapgeometrie konfiguriert werden.und die entsprechenden CNC-Parameter eingestellt werden müssen.
F5: Ist der A06B-6064-H302 mit dem A06B-6064-H303 oder anderen angrenzenden Modellen austauschbar?
Innerhalb der Serie A06B-6064 entspricht jede H-Suffix-Variante einem spezifischen Motormodell: H302 für 1.5S/2S, H303 für 3S, H305 für 6S, H312 für 12S usw.
Die Steuerplatten sind in mehreren Varianten gemeinsam (in mehreren Modellen A06B-6064 sind dieselben A16B-2201-0440 und A16B-2100-0070 vorhanden),Aber die Power-Board und einige Parameter Firmware unterscheiden sich zwischen Motor-Klassen.
Ein H303 oder H305 sollte nicht durch einen H302 ersetzt werden, ohne die Kompatibilität der Leistungskala zu überprüfen und die richtigen Motorparameter zu beladen,Da die Antriebseigenschaften des größeren Motors möglicherweise nicht mit den Leistungsstadiumskomponenten des H302 korrekt funktionieren, oder umgekehrt.
