Fanuc A06B-6058-H006 | Einachsiger digitaler AC-Servoverstärker — Modelle 20S/30S, S-Serie, PWM-Schnittstelle, kompatibel mit FANUC 0-B/0-C/15/16/18/21

Übersicht

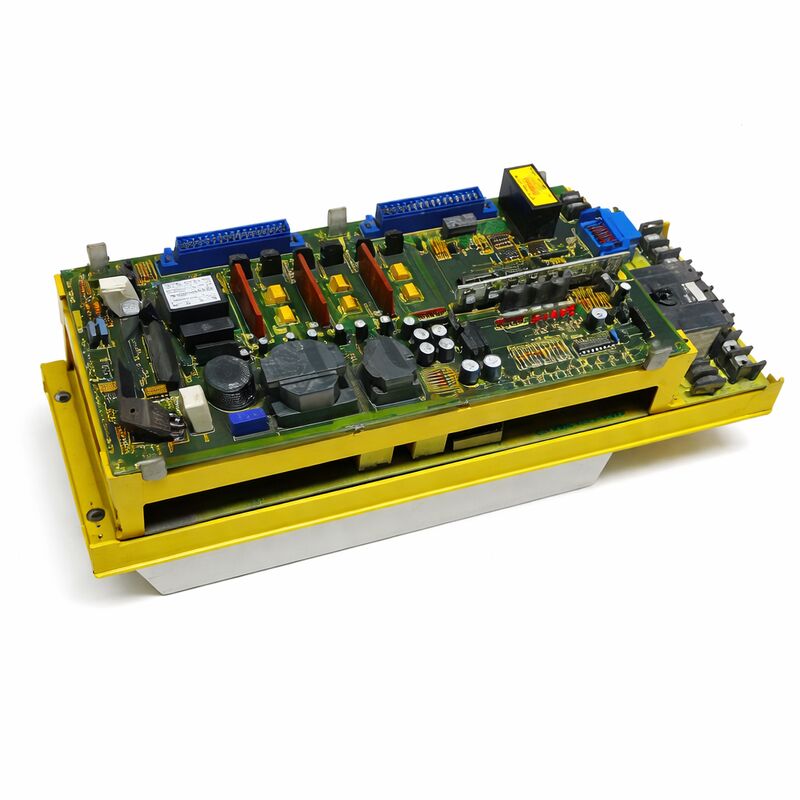

Der Fanuc A06B-6058-H006 ist ein einachsiger digitaler AC-Servoverstärker aus der S-Serie von Fanuc, konfiguriert für die Ansteuerung von Fanuc-Servomotoren der Modellreihe 20S und 30S. Während das dreichachsige H334 drei Servosachsen gleichzeitig in einem Gehäuse steuert, treibt das H006 eine einzelne Achse an — was es zur geeigneten Einheit macht, wenn ein Maschinendesign einen unabhängig montierten einachsigen Antrieb erfordert oder wenn eine ausgefallene Achse in einem System ersetzt wird, bei dem einzelne Achsantriebe separat auf der Antriebsschiene angeordnet sind.

Die Bezeichnungen 20S und 30S beziehen sich auf die Größenklassifizierung von Fanuc AC-Servomotoren.

Diese mittelgroßen Motoren der S-Serie lieferten eine kontinuierliche Drehmomentfähigkeit, die für Maschinenbettenantriebe, Spindelstock- und Reitstockachsen, Drehachsen und Hilfsantriebe an Drehmaschinen, Bearbeitungszentren und speziellen CNC-Geräten geeignet war, bei denen die Achsdrehmomentanforderung die der kleineren Motoren 0S/5S/10S übersteigt, aber nicht die größeren Varianten 40S oder höherer Kapazität erfordert.

Das H006 kommuniziert mit der CNC über dieselbe digitale PWM-Schnittstelle, die in der gesamten S-Serien-Antriebsfamilie verwendet wird. Dies macht es nicht nur mit den früheren Steuerungen 0-B, 0-C und Serie 15 kompatibel, bei denen die S-Serie die primäre Antriebsplattform war, sondern auch mit den frühen Produktionsläufen der Steuerungen Serie 16, 18 und 21, die in den späten 1990er Jahren von S-Serie auf Alpha-Serie-Antriebe umgestellt wurden. Diese breite Steuerkompatibilität bedeutet, dass das H006 eine große Bandbreite an noch im aktiven Einsatz befindlichen Maschinenjahrgängen abdeckt.

Schlüsselspezifikationen

Einachsige Architektur — Dedizierte Achsensteuerung

Die einachsige Architektur des H006 bietet Maschinenbauern und Wartungstechnikern die Flexibilität, eine Achse unabhängig von anderen zu steuern. Bei einer viersachsigen Maschine mit einzelnen Antriebseinheiten kann ein ausgefallenes H006 an einer Achse ersetzt werden, während die anderen drei Achsen unberührt bleiben — kein dreichachsiges Modul muss entfernt werden, kein Risiko, die arbeitenden Achsen während des Austauschs zu stören.

Die PWM-Steuerplatine (A20B-1003-0090) im H006 übernimmt die Geschwindigkeits- und Positionsregelung für den einzelnen Motor, empfängt Befehle von der CNC über die serielle PWM-Schnittstelle und schließt den Stromkreis mit hoher Bandbreite, um die reibungslose, präzise Bewegung zu erreichen, die für die CNC-Bearbeitung erforderlich ist.

Die Leistungsplatine (A20B-1003-008x) übernimmt die Hochstrom-Schaltstufe, die die DC-Zwischenkreisspannung in den dreiphasigen AC-Strom umwandelt, der die Wicklungen des S-Serien-Motors antreibt.

Die einachsigen Antriebe der S-Serie von Fanuc waren physisch kompakt — das kleine gelbe Gehäuse des H006 ermöglichte dichte Antriebsschieneninstallationen, bei denen mehrere einachsige Antriebe nebeneinander montiert wurden, ohne die Komplexität der Kabelverwaltung, die frühe modulare mehrachsige Systeme erforderten.

Diese kompakte Bauweise blieb ein praktischer Vorteil in Schaltschränken von Werkzeugmaschinen, wo der Platz begrenzt war.

20S- und 30S-Motoren — Mittlere S-Serien-Leistung

Die Motorbezeichnung 20S in der S-Serien-Hierarchie von Fanuc liegt im kontinuierlichen Drehmoment über der 10S und unter der 40S.

Die 30S bietet eine schrittweise Erhöhung gegenüber der 20S und deckt Anwendungen ab, bei denen die Drehmomentanforderungen moderat bis hoch sind, ohne die anspruchsvollen Ausgangsniveaus zu erreichen, die die größeren und teureren Hardware der 40S-Klasse erfordern.

In der Praxis wurden 20S- und 30S-Motoren an X- und Z-Achsen von Drehmaschinen mit mittelgroßen Schlitten- und Reitstockkonstruktionen, Y- und Z-Achsen von Kniehebel-Fräsmaschinen und B/C-Drehachsen an größeren Bearbeitungszentren eingesetzt.

Die Dimensionierung des H006 für genau diesen Motorbereich spiegelt die anwendungsspezifische Natur des S-Serien-Antriebskatalogs von Fanuc wider — jede Teilenummer wurde für eine bestimmte Motordrehmomentklasse entwickelt, anstatt einen breiten Bereich mit einstellbaren Parametern abzudecken, wie es moderne Servoantriebsplattformen typischerweise tun.

PWM-Schnittstelle und Kompatibilität mit mehreren Steuerungsgenerationen

Das digitale PWM-Kommunikationsprotokoll im H006 arbeitet auf der elektrischen Schnittstellenebene, die von Fanuc für S-Serien-Antriebe definiert wurde. Diese Schnittstelle übertrug das Geschwindigkeitsreferenzsignal von der CNC zum Antrieb und gab Encoder-Feedback vom Motor zurück zur CNC-Positionsregelschleife.

Das Protokoll war über die Steuerungsgeneration 0-B/0-C/15 konsistent und wurde in die frühe Serie 16/18/21 übernommen, bevor Fanuc zur optischen Glasfaser-Schnittstelle der Alpha-Serie-Antriebe wechselte.

Diese Protokollkontinuität ist der Grund, warum das H006 über eine so breite Palette von Steuerungstypen funktioniert.

Ein Maschinenbetrieb, der in den frühen 1990er Jahren von einer 0-B- auf eine Steuerung der Serie 16 umgerüstet wurde, konnte die vorhandene S-Serien-Antriebshardware beibehalten — ein wichtiger Kostenfaktor, der Fanuc dazu veranlasste, die Abwärtskompatibilität über seine Steuerungsgenerationen hinweg aufrechtzuerhalten.

FAQ

F1: Was ist der Unterschied zwischen dem H006 und dem H007 in der Serie A06B-6058?

Das H006 und das H007 sind beides einachsige digitale S-Serien-Antriebe für den Motorbereich 20S/30S, unterscheiden sich jedoch in ihren spezifischen PCB-Konfigurationen und geringfügigen Parametern der Ausgangsstufe.

Das H007 ist eine spätere Variante mit der aktualisierten Steuerkarte A16B-1100-0300 anstelle der A20B-1003-0090.

In der Praxis sind H006 und H007 für den Betrieb von 20S/30S-Motoren funktional gleichwertig und in den meisten CNC-Systemen austauschbar — bestätigen Sie jedoch vor dem Austausch die Kompatibilität mit den Parametereinstellungen des spezifischen Steuerungssystems.

F2: Wie wird der 20S-Antrieb an die CNC angeschlossen — wie viele Kabel benötigt die PWM-Schnittstelle?

Die PWM-Schnittstelle zwischen dem H006 und der CNC verwendet ein geschirmtes Kabel, das das PWM-Befehlssignal von der Servo-Schnittstellenplatine der CNC zur Steuerkarte des Antriebs überträgt, sowie das Encoder-Feedback vom Motor zurück zur CNC.

Die genaue Kabelkonfiguration und die Steckerspezifikation sind im Fanuc-Anschlussmanual für den spezifischen CNC-Steuerungstyp angegeben. In den meisten Installationen wird ein 20-adriges geschirmtes Kabel für die kombinierten PWM-Befehls- und Rückmeldesignale für eine einzelne Achse verwendet.

Der Antrieb benötigt außerdem einen separaten DC-Zwischenkreis-Stromanschluss vom Servo-Netzteil und einen dreiphasigen AC-Ausgang zum Motor.

F3: Welche CNC-Alarmcodes deuten auf ein Problem speziell mit dem H006 hin?

Bei FANUC 0-B/0-C-Steuerungen werden Achsen-Servoalarme als SV-xxx-Codes auf der Alarmanzeige angezeigt. Bei Serie 15/16/18/21 werden sie als Servoalarmcodes der 400er-Reihe angezeigt.

Der spezifische Code identifiziert den Fehlertyp — SV-401 oder gleichwertig deutet typischerweise auf Überstrom in der Ausgangsstufe hin, SV-404 auf einen Encoder-Feedback-Fehler und SV-400 auf einen allgemeinen Antriebsfehler.

Isolieren Sie, ob der Fehler im Antrieb oder im Motor liegt, indem Sie den Motorisolationswiderstand und die Durchgängigkeit des Encoderkabels prüfen, bevor Sie zu dem Schluss kommen, dass das H006 ersetzt werden muss.

F4: Kann der A06B-6058-H006 repariert werden oder ist ein Austausch die einzige Option?

Die Reparatur ist kommerziell verfügbar und wird für das H006 häufig gewählt, angesichts der bewährten und gut dokumentierten Schaltungsarchitektur des Antriebs.

Spezialisierte Fanuc-Reparaturzentren können die häufigsten Fehlerarten — Ausfall von Ausgangstransistoren, Kondensatoralterung und Korrosion von Steuerplatinen-Leiterbahnen — mit Standard-Überholungsverfahren beheben.

Ein überholtes H006, das unter Last auf einem Fanuc-Prüfstand mit tatsächlichen S-Serien-Motoren getestet wurde, bietet eine gleichwertige Zuverlässigkeit wie ein gebrauchtes Originalgerät zu geringeren Kosten. Für produktionskritische Maschinen mit hohen Stillstandskosten ist ein überholtes Austauschgerät als Ersatzteil auf Lager die typische Wartungsstrategie.

F5: Was ist die Bezeichnung des Motors mit roter Kappe und wirkt sie sich auf die Kompatibilität mit dem H006 aus?

AC-Servomotoren der Fanuc S-Serie werden manchmal durch ihr charakteristisches rotes Endkappen-Design identifiziert — die Bezeichnung "rote Kappe" bezieht sich auf das physische Erscheinungsbild des Motors und nicht auf eine spezifische technische Variante.

Alle Standard-S-Serien-Motoren der 20S- und 30S-Reihe mit roter Kappe sind mit dem H006 kompatibel.

Der Encoder-Typ des Motors (Resolver oder Impulscodierer) muss mit der Encoder-Schnittstelle übereinstimmen, die von der Steuerplatine des H006 erwartet wird — frühe S-Serien-Installationen verwendeten Resolver-Feedback, während spätere Modelle auf Impulscodierer umgestellt wurden.

Überprüfen Sie den Encoder-Typ auf dem Motortypenschild anhand der Konfiguration des H006, bevor Sie die Installation vornehmen.
