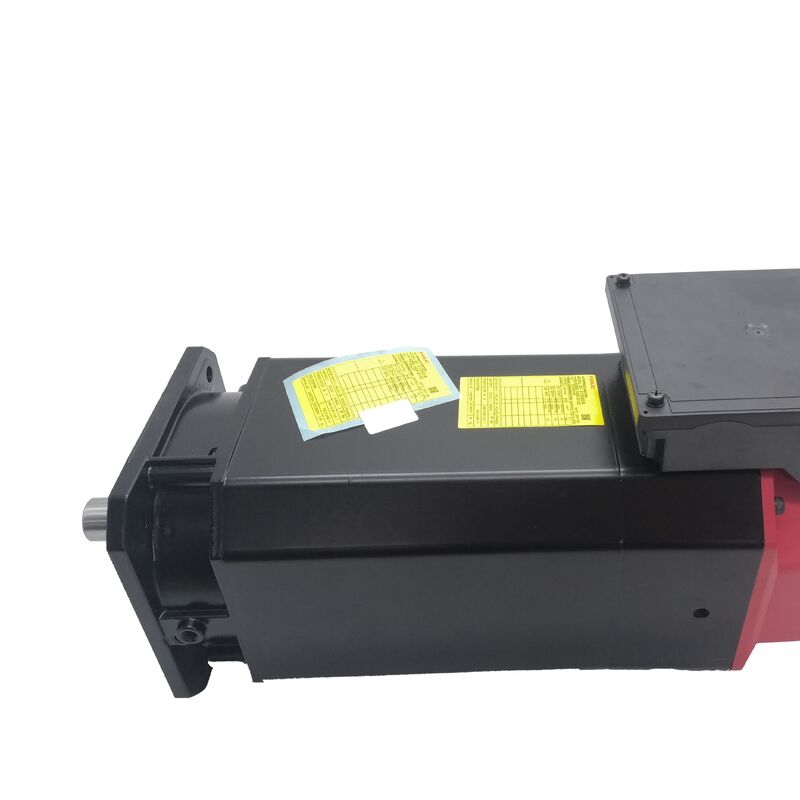

Fanuc A06B-1444-B200 | Beta ii Serie AC-Spindelmotor Bii 3/10000 — 3,7/5,5 kW, Fußmontage, Glatte Welle, Heckentlüftung

Teilenummer: A06B-1444-B200

Typ: AC-Spindelmotor

Serie: Beta ii (βii)

Modell: Bii 3 / 10000

Konfiguration: Fußmontage, Glatte Welle (ohne Keilnut), Kühlung durch Heckentlüftung

Drehzahlbereich: 1.500 – 10.000 U/min

Zustand: Neu / Überholt / Gebraucht

Übersicht

Der Fanuc A06B-1444-B200 ist ein AC-Spindelmotor der Beta ii Serie — Modell Bii 3/10000 — konfiguriert mit Fußmontage, einer einfachen glatten Welle und Kühlung durch Heckentlüftung.

Ausgelegt für 3,7 kW Dauerleistung und 5,5 kW im Kurzzeit- und Intervallbetrieb, mit einer maximalen Drehzahl von 10.000 U/min, ist dies ein kompakter, kostengünstiger Spindelmotor aus Fanucs Economy-Spindelreihe, der für kleinere CNC-Bearbeitungszentren, Bohrtiefe-Zentren und Einstiegs-Drehzentren konzipiert ist, bei denen die Beta ii Architektur die Spindelfunktionen für produktive Bearbeitung liefert, ohne die höheren Strom- und Verstärkeranforderungen der Alpha i Serie.

Die Fußmontage ist das Merkmal, das die Variante B200 innerhalb der Familie Bii 3/10000 auszeichnet.

Während die Varianten B103 und B203 Flanschmontage für die Integration in den Spindelkopf der Maschine aufweisen, verwendet die B200 eine Fußmontage — eine bodenmontierte Konfiguration, die den Motor an seiner Unterseite anstelle seiner Vorderseite befestigt.

Diese Montageart wird in Werkzeugmaschinen-Spindelarchitekturen verwendet, bei denen der Motor hinter und unter der Spindel sitzt und diese über einen Riemen- oder Kupplungsverbund antreibt, anstatt direkt in den Spindelkopf integriert zu sein.

Bei 10.000 U/min deckt die Bii 3/10000 den Drehzahlbereich ab, der für produktives Schneiden von Aluminium, Nichteisenlegierungen und kleinerem Hartmetallwerkzeug erforderlich ist.

Die Spitzenleistung von 5,5 kW ist für die typischen Betriebszyklen der Maschinenklasse, die dieser Motor bedient, ausreichend, und die Kompatibilität der Beta ii Plattform mit dem kostengünstigen βiSVSP-Verstärkermodul macht das komplette Spindelantriebssystem für Einstiegs-CNC-Werkzeugmaschinenkonfigurationen geeignet.

Wichtige Spezifikationen

Beta ii Serie — Kostengünstige CNC-Spindelarchitektur

Die Beta ii Spindelmotor-Serie besetzt Fanucs Economy-Segment für Spindeln, entwickelt für Werkzeugmaschinenbauer, die zuverlässige CNC-Spindelfunktionalität zu geringeren Antriebssystemkosten als bei der Alpha i Serie benötigen.

Die Beta ii integriert sich mit dem βiSVSP Kombi-Servo-Spindelverstärker — einem All-in-One-Modul, das sowohl Servoachsen- als auch Spindelfunktionen von einer einzigen Einheit aus verwaltet, was das Volumen des Antriebsschranks und die Gesamtsystemkosten für die kompakten CNC-Plattformen reduziert, die diese Motorreihe bedient.

Mit 3,7 kW S1 und 5,5 kW S2/S3 ist die Bii 3/10000 richtig dimensioniert für die Spindelleistungsanforderungen kleiner Bearbeitungszentren mit Spindelkonus bis BT30 oder HSK-A40, Bohrtiefe-Zentren, die Kurzzyklus-Operationen durchführen, und kompakte Drehmaschinen, bei denen die Größe des Spindelmotors durch die mechanische Hülle der Maschine begrenzt ist.

Die Spindel treibt Aluminiumprofilierung, leichtes Stahlbohren und Nichteisenlegierungsfräsen innerhalb dieser Leistungswerte effizient an, und die 10.000 U/min Obergrenze bietet ausreichende Oberflächengeschwindigkeit für kleine Hartmetallwerkzeuge bei einer Vielzahl von Werkstückmaterialien.

Die Unterscheidung zwischen S1- und S3-Betriebsratings ist im Produktionsbetrieb wichtig. Die 3,7 kW S1 ist die Leistung, die der Motor unbegrenzt aufrechterhalten kann — geeignet für ausgedehnte Planflächen oder anhaltende Drehoperationen.

Die 5,5 kW S3 gilt für Betriebszyklen, die Phasen mit geringerer Leistung zur Erholung zwischen schweren Schnitten beinhalten, was die meisten praktischen Fräs- und Bohrzyklen beschreibt. Für die Auswahl des Spindelantriebs und die Dimensionierung des Schranks bestimmt der S3-Wert die Anforderungen an das Wärmemanagement des Verstärkers.

Fußmontage — Was sie für die Installation bedeutet

Die Fußmontage der B200-Variante ist das einzige Merkmal, das ihren Installationskontext am direktesten bestimmt.

Ein fußmontierter Motor wird über die Basis des Motors befestigt und sitzt auf oder ist an einer Montagefläche im Antriebsraum der Maschine verschraubt. Die Abtriebswelle des Motors ragt nach vorne in Richtung des angetriebenen Mechanismus — ein Riemenrad, eine Kupplungsnabe oder ein Zahnradantrieb — anstatt dass die Motorfront direkt an das Spindellagergehäuse geschraubt wird.

Diese Anordnung wird in Spindelantriebskonstruktionen verwendet, bei denen die Motorposition, -ausrichtung oder das erforderliche Übersetzungsverhältnis zwischen Motor und Spindel einen Riemen- oder Kupplungsantrieb gegenüber einer direkten Flanschintegration bevorzugt.

Die Fußmontage bietet mehr Flexibilität bei der Motorplatzierung relativ zur Spindelachse — der Motor kann versetzt, parallel oder in einem bestimmten Abstand positioniert werden, um Riemenspannungsanforderungen oder verfügbaren Platz zu berücksichtigen —, während die Möglichkeit besteht, jedes erforderliche Geschwindigkeitsverhältnis durch die Auswahl der Riemenscheiben zu erreichen.

Der Kontrast zur flanschmontierten B103-Variante derselben Bii 3/10000 ist direkt: Die B103 wird stirnseitig an den Spindelkopf oder die Tragstruktur geschraubt; die B200 wird bodenseitig an eine Auflagefläche oder Montagefläche geschraubt.

Das Befestigungsmuster und die Gesamtgeometrie des Motors unterscheiden sich zwischen den beiden Varianten auf eine Weise, die sie ohne mechanische Modifikation der Maschine nicht austauschbar macht.

Glatte Welle bei 10.000 U/min — Auswuchtung und Kupplung

Die glatte Welle der A06B-1444-B200 weist eine saubere, symmetrische zylindrische Oberfläche ohne Keilnut auf. Bei einer maximalen Drehzahl von 10.000 U/min beeinflusst die Rotationsauswuchtung der Welle und ihres Antriebselements — Riemenscheibe, Kupplungsnabe oder Zahnrad — die Spindel vibration am oberen Ende des Drehzahlbereichs.

Eine Keilnut führt eine asymmetrische geometrische Diskontinuität ein, die einen kleinen Unwuchtbeitrag hinzufügt; die glatte Welle eliminiert dies.

Bei einem Motor dieser Größe und bei diesen Drehzahlen ist der praktische Effekt auf die Vibrationsamplitude real, insbesondere im Konstantleistungsbereich von der Grunddrehzahl bis 10.000 U/min.

Die Drehmomentübertragung von der glatten Welle auf die angetriebene Komponente beruht vollständig auf der Reibung, die durch die Klemmkraft der Kupplungsnabe erzeugt wird.

Für die Spitzenleistung von 5,5 kW und die Drehmomente, die die Bii 3/10000 bei dieser Drehzahl erzeugt, kann eine korrekt spezifizierte Kupplungskomponente, die mit dem vom Hersteller angegebenen Drehmoment angezogen ist, die Last zuverlässig bewältigen. Die Installationsverantwortung liegt in der Anwendung — und Überprüfung — dieses Klemmdrehmoments korrekt.

Unterdrehtes Anziehen führt zu progressivem Schlupf, der sich als Wellenverschleiß, zunehmender Rundlauf und schließlich Achspositionierungsfehler äußert, bevor die Ursache identifiziert wird.

Heckentlüftung — Wärme weg vom Spindelbereich

Die Heckentlüftungskonfiguration saugt Kühlluft durch den Motorkörper und leitet sie von der Rückseite ab. Bei einem fußmontierten Motor tritt die vom Motor erzeugte Wärme nach hinten aus dem Antriebsraum der Maschine aus und nicht in Richtung der Spindel.

Der Kühlluftstromweg muss frei von Hindernissen sein, und die maschinenseitige Kanalisierung oder Einhausung muss so ausgelegt sein, dass die Abluft abgeführt werden kann und nicht wieder in den Motoreinlass zurückströmt.

Bei 5,5 kW Spitzenleistung in einem kompakten Motorgehäuse ist das Wärmemanagement für die Dauerleistung wichtig.

Ein blockierter oder eingeschränkter Abluftweg erhöht die Motortemperatur bei Dauerbetrieb, was der Verstärker durch thermische Überwachung erkennt und durch Reduzierung des verfügbaren Ausgangsstroms darauf reagiert. Das praktische Symptom ist eine Spindel-Leistungsminderung zu ungünstigen Zeitpunkten während schwerer Schnitte.

Die Bestätigung, dass der Abluftweg frei ist, ist Teil der anfänglichen Installationsinbetriebnahme und der regelmäßigen Wartungsinspektion.

Spindelfunktionen und Verstärkerkompatibilität

Die Bii 3/10000 ist für den Fanuc βiSVSP Kombi-Servo-Spindelverstärker ausgelegt und integriert sich mit Fanuc CNC-Steuerungen, einschließlich der Serien 0i-D, 0i-F und anderer Fanuc CNC-Plattformen, die die Beta ii Spindelarchitektur unterstützen.

Der Verstärker muss den korrekten Motortyp-Parameter für die Bii 3/10000 tragen, bevor die Spindel betrieben wird. Der Motor unterstützt auch die Funktionen orientierter Stopp und steifes Gewindeschneiden über seine Spindelsensor-Schnittstelle — die Bestätigung, dass die Sensor-Schnittstelle in den Verstärkerparametern aktiviert ist, ist ein erforderlicher Inbetriebnahmenschritt.

FAQ

F1: Was ist der Unterschied zwischen der A06B-1444-B200 (Fußmontage) und der A06B-1444-B103 (Flanschmontage)?

Beide sind Bii 3/10000 Beta ii Spindelmotoren mit der gleichen Leistung von 3,7/5,5 kW, einem Drehzahlbereich von 1.500–10.000 U/min, glatter Welle und Heckentlüftungskonfiguration. Die B200 hat eine Fußmontage — der Motor wird über seine Basis an einer Montagefläche befestigt.

Die B103 hat eine Flanschmontage — der Motor wird stirnseitig an den Spindelkopf oder das Traggehäuse geschraubt. Die Montagegeometrie, das Befestigungsmuster und das Installationslayout unterscheiden sich zwischen den beiden auf eine Weise, die sie ohne mechanische Modifikation der Maschine nicht austauschbar macht.

Bestätigen Sie den Montagetyp am installierten Motor, bevor Sie einen Ersatz bestellen.

F2: Welcher Spindelverstärker ist mit der A06B-1444-B200 kompatibel?

Die Bii 3/10000 ist für das Fanuc βiSVSP Kombi-Servo-Spindelverstärkermodul ausgelegt. Dieses integrierte Antriebsmodul verwaltet sowohl Servo-Vorschubachsen- als auch Spindelfunktionen von einer einzigen Einheit aus, was charakteristisch für die Beta ii Architektur in kompakten CNC-Werkzeugmaschinenkonfigurationen ist.

Der Verstärker-Motortyp-Parameter muss für die Bii 3/10000 eingestellt und die Spindelsensor-Schnittstelle aktiviert sein, bevor die Spindel betrieben wird.

Die βiSVSP muss auch für die Spitzen-Spindelleistung von 5,5 kW richtig dimensioniert sein.

F3: Was ist der Unterschied zwischen den Leistungsangaben von 3,7 kW und 5,5 kW?

Die 3,7 kW ist die S1-Dauerleistung — die Leistung, die der Motor unbegrenzt aufrechterhalten kann. Die 5,5 kW ist die S2/S3-Intervallleistung — verfügbar während der Phasen mit hoher Beanspruchung eines Schneidzyklus, der auch Phasen mit geringerer Leistung zur Erholung beinhaltet.

Die meisten CNC-Bearbeitungszyklen sind von Natur aus intermittierend, so dass der Motor während der Phasen mit starkem Schneiden effektiv 5,5 kW liefert. Ein Dauerbetrieb bei 5,5 kW über den S2/S3-Betriebszyklus hinaus führt zu einer thermischen Überlastung, die die Schutzschaltungen des Verstärkers erkennen und steuern.

F4: Birgt die glatte Welle bei dieser Leistung ein Drehmomentübertragungsrisiko?

Nein, vorausgesetzt, die Kupplungskomponente ist korrekt spezifiziert und installiert. Die glatte Welle beruht vollständig auf der Reibung — erzeugt durch die Klemmkraft der Kupplungsnabe — zur Übertragung des Drehmoments. Bei der Ausgangsleistung der Bii 3/10000 bewältigt eine korrekt dimensionierte und ordnungsgemäß angezogene Kupplung das Drehmoment ohne Schlupfrisiko.

Die kritische Anforderung ist die Überprüfung des Nabenspannungsdrehmoments gemäß der Spezifikation des Kupplungsherstellers bei der Installation und bei regelmäßigen Servicekontrollen. Eine unterdrehte Kupplung ist die häufigste Ursache für Wellenverschleiß und progressiven Wellenrundlauf bei Spindelmotoren mit glatter Welle.

F5: Was sind die wichtigsten Inspektionsschritte für eine gebrauchte A06B-1444-B200?

Untersuchen Sie die Oberfläche der glatten Welle auf Verschleißspuren von früheren Kupplungsschäden oder unsachgemäßer Installation — Verschleiß auf der Wellenoberfläche deutet auf Kupplungsschlupf hin und erfordert die Beurteilung, ob der Wellendurchmesser-Toleranz beeinträchtigt wurde.

Überprüfen Sie den Lüfter und den Heckentlüftungsweg auf Hindernisse, Ablagerungen oder Schäden an den Lüfterblättern. Messen Sie den Wicklungswiderstand über alle drei Phasen auf Gleichmäßigkeit und überprüfen Sie den Isolationswiderstand gegen Erde. Untersuchen Sie die Sensor-Schnittstelle und ihren Kabelstecker auf Beschädigungen.

Drehen Sie die Welle von Hand, um den Lagerzustand zu beurteilen. Ein Prüflauf auf 10.000 U/min an einem kompatiblen βiSVSP-Verstärker mit Stromüberwachung ist die richtige Endkontrolle, bevor der Motor an einer Produktionsmaschine in Betrieb genommen wird.
