Fanuc AC Servomotor A06B-1412-B100 A06B1412B100 AO6B-1412-B1OO

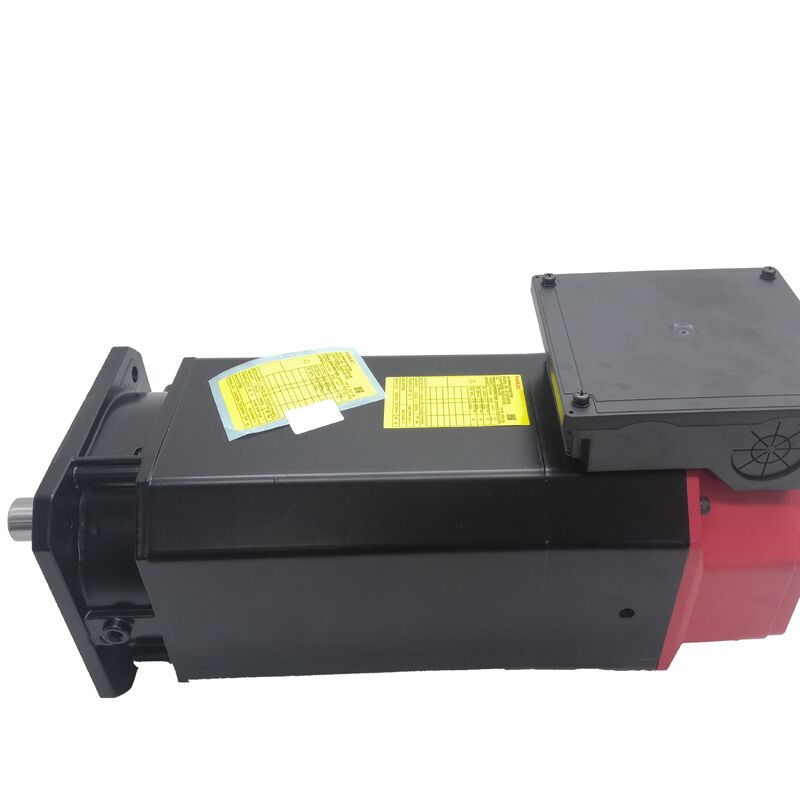

Fanuc A06B-1412-B100 | Alpha i Serie AC-Spindelmotor Ai 30/6000 — 22/30kW, Flanschmontage, Glatte Welle, MZi-Sensor, Heckabsaugung

Teilenummer: A06B-1412-B100

Typ: AC-Spindelmotor

Serie: Alpha i (αi) — Höchstgeschwindigkeits-Upgrade-Modell

Modell: Ai 30 / 6000

Konfiguration: Flanschmontage, Glatte Welle (ohne Keilnut), MZi Geschwindigkeits-/Positionssensor, Kühlung durch Heckabsaugung

Drehzahlbereich: 1.500 – 6.000 U/min

Schutzart: IP54

Zustand: Neu / Überholt / Gebraucht

Übersicht

Der Fanuc A06B-1412-B100 ist ein AC-Spindelmotor der Alpha i Serie — Modell Ai 30/6000 —, der von Fanuc als das höchstgeschwindigkeits-Upgrade-Modell seiner Leistungsklasse ausgewiesen wird. Mit 22 kW im Dauerbetrieb S1 und bis zu 30 kW im Kurzzeit- und Intervallbetrieb bei einem Drehzahlbereich von 1.500 bis 6.000 U/min ist dies ein Hochleistungs-Spindelmotor für die Hauptschneidspindel großer Bearbeitungszentren, robuster horizontaler Bearbeitungsplattformen und mehrachsiger CNC-Werkzeugmaschinen, bei denen eine anhaltende Materialabtragsrate und Spindelsteifigkeit unter schweren Schnittlasten die entscheidenden Leistungsanforderungen sind.

Der Ai 30/6000 ist kein kompakter Motor. Er wird per Speditionsfracht geliefert, was seine physische Größe entsprechend seiner Leistungsklasse bestätigt.

Flanschmontiert mit glatter Welle, MZi-Sensor-Feedback und Kühlung durch Heckabsaugung bietet er die gleiche Spindelfunktionsarchitektur — orientiertes Stoppen, Cs-Achsen-Steuerung, Stechdrehen — wie die kleineren Alpha i Spindelmotoren für eine Plattform, die echte Schnittleistung bei aggressiven Schruppbearbeitungen, großflächigem Planfräsen und anhaltenden Produktionszyklen auf schweren Werkstückmaterialien aufrechterhalten kann.

Die Variante mit dem Suffix #0Z02 verfügt über eine Öldichtung für Umgebungen mit höherer Flüssigkeitsbelastung; die Basis B100 bietet den Standard-IP54-Schutz. Beide Konfigurationen laufen auf der gleichen Alpha i Spindelverstärkerplattform und liefern die gleiche Kernleistung.

Schlüsselspezifikationen

22 kW Dauerleistung, 30 kW Spitzenleistung — Leistung für anhaltende schwere Schnitte

Bei 22 kW S1 Dauerbetrieb liefert der Ai 30/6000 echte, anhaltende Schnittleistung, die die meisten Spindeln von Bearbeitungszentren dieser Drehzahlklasse über einen längeren Produktionslauf hinweg nicht erreichen können. Die S1-Bewertung ist kein Spitzenwert — es ist das Niveau, das der Motor auf unbestimmte Zeit im thermischen Gleichgewicht halten kann, solange die Stromgrenzen des Spindelverstärkers eingehalten werden und der Kühlluftstrom durch den Motor ungehindert ist.

Die S2/S3-Betriebsbewertung von 30 kW deckt die aggressiven Phasen von schweren Schruppzyklen ab: der anfängliche Eintauchschnitt in ein Gussstück, ein tiefer Schulterfräsvorgang in gehärtetem Stahl oder ein anhaltendes Planfräsen großer Werkstücke, bei denen die Spindel bei voller Schnittbreite mit erheblicher Tiefe arbeitet.

Diese Phasen sind anspruchsvoll, aber nicht kontinuierlich — der Arbeitszyklus umfasst immer leichtere Durchgänge, Eilvorschübe und Werkzeugwechselpausen.

Die thermische Masse des Motors nimmt die Wärme während der schweren Phasen auf; der Kühlluftstrom leitet sie während der leichteren Phasen ab.

Zusammen definieren S1 und S3 die tatsächliche Bearbeitungsfähigkeit dieser Spindel über einen Produktionszyklus hinweg, und bei 22/30 kW ist das Fenster breit.

Die Bezeichnung "höchstgeschwindigkeits-Upgrade-Modell" kennzeichnet dies als eine Weiterentwicklung der Standard-α30-Plattform — eine Konfiguration, die die obere Drehzahlgrenze auf 6.000 U/min erweitert, verglichen mit früheren α30-Varianten, die bei niedrigeren Drehzahlen ihre Grenzen erreichten.

Diese 6.000 U/min Decke, kombiniert mit 22 kW Dauerleistung, deckt die Oberflächengeschwindigkeitsanforderungen von Werkzeugen mit großem Durchmesser auf Stahl und Gusseisen ab, sowie das Hochgeschwindigkeitsregime für die Bearbeitung von Aluminiumstrukturen mit größeren Fräsern.

Glatte Welle bei 30 kW — Das Argument für keine Keilnut

Ein 30-kW-Spindelmotor mit glatter Welle überrascht einige Ingenieure, die hohe Drehmomente eher mit mechanischer Verzahnung assoziieren. Die Logik in dieser Leistungsklasse beruht auf Balance, nicht auf Drehmomentkapazität.

Bei 6.000 U/min ist die Rotationsbalance der Wellenbaugruppe ein wichtiger Faktor für Spindel vibrationen, und Keilnuten führen zu einer asymmetrischen Massenunterbrechung, die beim Auswuchten kompensiert werden muss.

Bei einem Motor dieser Rahmengröße und Leistungsklasse verstärken die Kräfte bei maximaler Drehzahl jede Unwucht stärker als bei leichteren Motoren.

Die glatte Welle bietet eine vollständig symmetrische rotierende Oberfläche — einfacher präzise auszuwuchten und trägt zu saubereren Vibrationseigenschaften bei hohen Spindeldrehzahlen bei.

Die Frage der Drehmomentübertragung wird durch die Kupplungsspezifikation gelöst: Die Klemmkraft, die von einer richtig konstruierten Nabe und Halterung bei diesem Wellendurchmesser verfügbar ist, ist mehr als ausreichend, um 30 kW ohne Schlupf zu übertragen, vorausgesetzt, die Nabe ist gemäß den Drehmomentspezifikationen des Kupplungsherstellers installiert und wird regelmäßig im Betrieb überprüft.

Der kritische Installationsschritt ist das Anwenden und Überprüfen des richtigen Klemmdrehmoments mit einem kalibrierten Werkzeug — nicht geschätzt nach Gefühl und nicht aus dem Gedächtnis des vorherigen Installationswerts.

Für Maschinenkonstruktionen, die eine Keilnut-Schnittstelle erfordern, trägt die Variante B150 des gleichen Ai 30/6000 Motors eine Keilnut, ohne die elektrische oder Sensor-Spezifikation zu ändern.

MZi-Sensor — Spindelsteuerung im großen Maßstab

Der MZi-Sensor am Heck des Ai 30/6000 liefert die Geschwindigkeits- und Positionsrückmeldung, die den vollen Satz von Alpha i Spindelsteuerungsfunktionen ermöglicht. Bei 30 kW und 6.000 U/min unterscheidet sich der operative Kontext dieser Funktionen im Maßstab von leichteren Spindelmotoren — aber die Funktionen selbst sind identisch.

Orientiertes Stoppen bringt die Spindel nach dem Abbremsen in eine definierte Winkelposition.

Bei einem großen Bearbeitungszentrum mit einem schweren Spindelkopf bedeuten die Verzögerungsdynamik und die Trägheit der Spindel-Motor-Baugruppe, dass die Genauigkeit des orientierten Stoppens direkt von der sauberen, stabilen Positionsreferenz des MZi über das gesamte Verzögerungsprofil abhängt.

Cs-Achsen-Steuerung wandelt die Spindel in eine programmierbare Winkelachse um.

Bei Multifunktions-Horizontalbearbeitungszentren und flexiblen Fertigungszellen, bei denen die Spindel Bohr-, Fräs- und Konturbearbeitungen mit gesteuerter Spindelwinkel durchführen kann, ist die Cs-Achsen-Funktion eine operative Voraussetzung.

Bei 22 kW hat dieser Motor das Drehmoment, um die Werkstückdrehkräfte dieser Operationen anzutreiben, ohne die Geschwindigkeitsnachgiebigkeit, die leichtere Spindelmotoren aufweisen können.

Stechdrehen ist vielleicht, wo die Leistung des Ai 30/6000 am direktesten für die Spindelfunktionsleistung relevant wird.

Bei großen Werkstücken, die tiefe Gewindebohrungen in harten Materialien erfordern, wird die Synchronisationsgenauigkeit zwischen Spindeldrehmoment und Z-Achsen-Vorschub, die das Stechdrehen erfordert, durch die Genauigkeit der Positionsrückmeldung des MZi während des gesamten Gewindeschneidzyklus aufrechterhalten.

Die MZi-Sensorbaugruppe — Sensoring auf der Welle, Abgriff im Gehäuse — erfordert den richtigen Luftspalt, um ihre spezifizierte Signal amplitude zu erzeugen.

Bei dieser Motorrahmengröße sind die Lagerverschleißraten und die mechanischen Toleranzen der Sensorbefestigungsposition während geplanter Wartungsintervalle zu überprüfen, nicht erst bei Ausfall.

IP54 und Heckabsaugung — Umwelt- und Wärmemanagement

Der Ai 30/6000 verfügt über IP54-Schutz — im Handbuch der Fanuc Alpha Spindelmotoren als spezifisch für die α30/6000-Klasse bestätigt, wo die größere Rahmengröße des Motors und die geschlossene Lüfteranordnung zu einer höheren Schutzart als die IP40 kleinerer Motoren derselben Generation führen.

IP54 bedeutet vollständigen Staubschutz und Schutz gegen Wasserspritzer aus jeder Richtung, was einen angemessenen Schutz für die Produktionsumgebungen bietet, in denen ein 22-kW-Spindelmotor typischerweise eingesetzt wird.

Die Kühlung durch Heckabsaugung — Standard bei flanschmontierten Alpha i Spindelmotoren — saugt Luft durch den Motorkörper und leitet sie nach hinten ab, weg von der Spindelnase und dem Lagerbereich.

Bei 22/30 kW Dauer-/Spitzenleistung ist die während anhaltender Schnittzyklen erzeugte Wärme beträchtlich. Die Ableitung dieser Wärme nach hinten durch maschinenseitige Kanäle, anstatt sie zu den vorderen Spindellagern leiten zu lassen, ist der primäre Mechanismus, der es der Maschine ermöglicht, eine konsistente Maßgenauigkeit über lange Produktionsläufe aufrechtzuerhalten.

Thermische Drift an der Spindelnase — die allmähliche Verschiebung der Spindelmittellinie, wenn sich das Gehäuse während des Aufheizens ausdehnt — wird durch diese Heckabsaugungsarchitektur reduziert.

Verstärkerkompatibilität

Der Ai 30/6000 wird mit dem Fanuc Alpha i Spindelverstärkermodul αiSP 30 (A06B-6141-H030) gekoppelt, das eine Kapazität von 35 kW bei einer Eingangsspannung von 283–339V und einem Ausgangsstrom von bis zu 133A bietet. Dieser Verstärker ist für die Dauer- und Spitzenstromanforderungen des Ai 30/6000 richtig dimensioniert.

Er lässt sich mit Fanuc CNC-Plattformen integrieren, einschließlich der Serien 0i-B, 0i-C, 0i-D, 16i, 18i und 30i/31i/32i. Der Motor-Typ-Parameter im Verstärker muss für den Ai 30/6000 eingestellt und die MZi-Sensorschnittstelle aktiviert sein, bevor die Spindel in Betrieb genommen wird.

FAQ

F1: Was ist der Unterschied zwischen dem A06B-1412-B100 (glatte Welle) und dem A06B-1412-B150 (verzahnte Welle)?

Beide sind Ai 30/6000 Motoren mit der gleichen 22/30 kW Leistung, dem gleichen Drehzahlbereich von 1.500–6.000 U/min, Flanschmontage, MZi-Sensor und Heckabsaugungskonfiguration. Der B100 hat eine glatte Welle; der B150 hat eine Keilnut. Die Wahl hängt vom Kupplungsdesign der Maschine ab.

Ein keilverzahntes Antriebselement kann nicht an einem Motor mit glatter Welle montiert werden, ohne die Kupplungsnabe zu ersetzen, und umgekehrt. Bestätigen Sie, welche Wellenvariante an der Maschine verbaut ist, bevor Sie bestellen.

F2: Welcher Spindelverstärker wird für den A06B-1412-B100 benötigt?

Der Ai 30/6000 ist für das Fanuc αiSP 30 Spindelverstärkermodul (A06B-6141-H030) ausgelegt, das 35 kW Leistung bei 133A von einem 283–339V DC-Bus liefert. Es lässt sich mit Fanuc CNC Serien 0i-B, 0i-C, 0i-D, 16i, 18i und 30i/31i/32i integrieren. Der Verstärker-Motortyp-Parameter muss mit dem Ai 30/6000 übereinstimmen.

Die Verwendung eines unterdimensionierten Verstärkermoduls birgt Risiken für die Schnittleistung und die Motorschutzfunktion, da die Spitzenstromfähigkeit des Verstärkers die Fähigkeit des Motors bestimmt, die Spindelträgheit zu beschleunigen und Schwankungen des Schnittdrehmoments zu widerstehen.

F3: Was bedeutet "höchstgeschwindigkeits-Upgrade-Modell" in der Praxis?

Der Ai 30/6000 ist von Fanuc als eine aufgerüstete, schnellere Variante im Vergleich zu Standard-α30-Motoren der gleichen Leistungsklasse ausgewiesen. Die maximale Drehzahl von 6.000 U/min erweitert den produktiven Bereich der Spindel im Vergleich zu früheren α30-Konfigurationen.

Das Upgrade betrifft das elektromagnetische Design und die mechanische Konstruktion des Motors, um 6.000 U/min bei 22 kW Dauerleistung zu unterstützen — was eine leistungsfähigere Lageranordnung, eine ausgewogene rotierende Baugruppe und ein besseres Wärmemanagement als eine langsamere Variante bei gleicher Dauerleistung erfordert.

F4: Warum hat der Ai 30/6000 eine IP54-Schutzart, während kleinere Alpha i Spindelmotoren nur IP40 haben?

Das Handbuch der Fanuc Alpha Spindelmotoren beschreibt ausdrücklich, dass IP54 speziell für das α30/6000-Modell gilt, während die meisten anderen Motoren der Serie IP40 haben. Die höhere Bewertung des α30/6000 ergibt sich aus seiner geschlossenen Lüfterkühlung und dem größeren, robuster abgedichteten Gehäuse, das seine Leistungsklasse erfordert.

Für einen Hochleistungs-Spindelmotor, der in einer Produktionsumgebung installiert ist, in der Kühlmittel und Metallspäne in höheren Konzentrationen in der Nähe des Arbeitsbereichs vorhanden sind, bietet IP54 die entsprechende Basisschutzstufe.

F5: Was sind die wichtigsten Service-Checks für einen gebrauchten A06B-1412-B100?

Bei dieser Leistungsklasse und Rahmengröße ist die Wicklungsisolierung vorrangig: Messen Sie den Isolationswiderstand gegen Erde an allen drei Phasen mit einem Megger — ein Motor, der Kühlmittel eingedrungen ist oder in einer feuchten Umgebung betrieben wurde, zeigt eine verschlechterte Isolierung vor einem Wicklungsfehler.

Messen Sie den Wicklungswiderstand für die Phasenbalance. Überprüfen Sie den Lagerzustand, indem Sie die Welle von Hand drehen und auf Rauheit achten — bei dieser Rahmengröße ist der Lagerverschleiß eine der häufigsten Fehlerursachen. Inspizieren Sie die MZi-Sensorbefestigung und den Luftspalt.

Vergewissern Sie sich, dass der Lüfter frei läuft und der hintere Abluftweg frei ist. Ein Volllast-Lauf auf einem kompatiblen αiSP 30 Verstärker bei inkrementellen Drehzahlen bis 6.000 U/min mit Stromüberwachung und MZi-Signalprüfung ist der richtige Inbetriebnahme-Check, bevor der Motor an einer Produktionsmaschine installiert wird.
