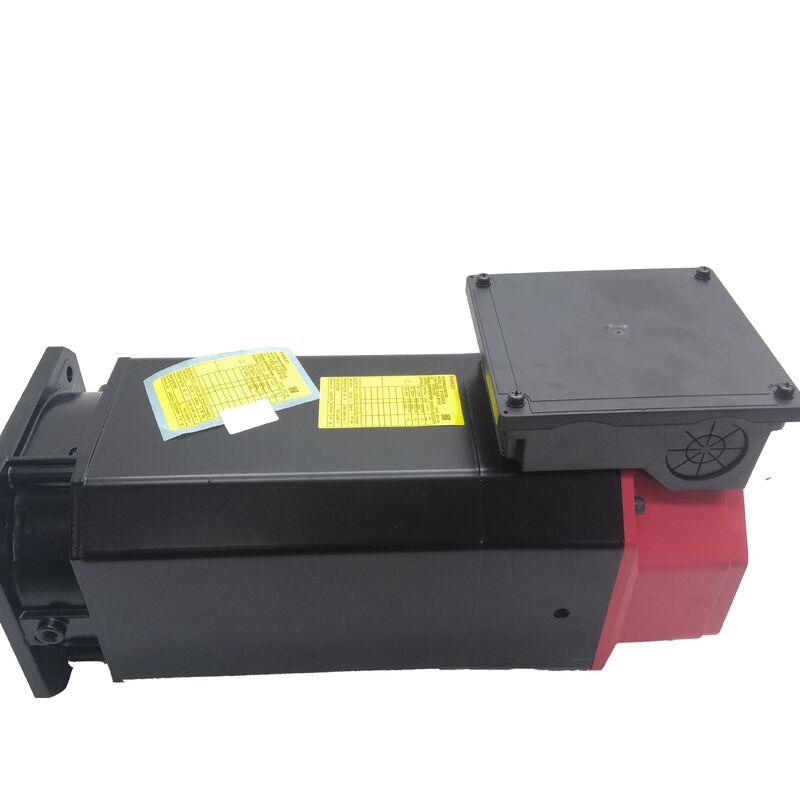

Fanuc A06B-1408-B153
Teilnummer:Die in Absatz 1 Buchstabe b genannten Angaben sind zu berücksichtigen.
Typ:Wechselspindelmotor
Reihe:Alpha i (αi)
Modell:Ai 12 / 7000
Ausstattung:Flanschmontage, Schlüsselschacht, iMZ-Geschwindigkeits-/Positionssensor, Rückenauspuffkühlung
Geschwindigkeitsbereich1,500 - 7000 Umdrehungen pro Sekunde
Zustand:Neues / Erneuertes / Überschuss
Produktübersicht
DieFanuc A06B-1408-B153ist ein Wechselspindelmotor der Serie Alpha i mit Flanschmontage, Schlüsserausgangswelle, iMZ-Sensor-Feedback und Heckabgaskühlung.5 kW kontinuierlich (S1) bis 12 kW in intermittierenden Arbeitszyklen, ist dieser starke Spindelmotor für CNC-Bearbeitungszentren, Drehzentren,und Mehrprozess-Werkzeugmaschinen, bei denen die Spindelleistung die Materialentfernung und die Oberflächenqualität der Teile bestimmt.
Technische Spezifikation
| Nennleistung (S1 Dauer) |
7.5 kW |
| Nennleistung (S2 / S3) |
12 kW |
| Geschwindigkeitsbereich |
1,500 - 7000 Umdrehungen pro Sekunde |
| Phase |
3 Phasen |
| Montierung |
Flansche |
| Typ der Welle |
Schlüsselschacht |
| Sensor |
iMZ (Geschwindigkeits- und Positionsrückmeldung) |
| Kühlung |
Hintere Abgase |
| Reihe |
Alpha i - Ai12/7000 |
Details zur Leistungsbewertung
Der Motor verfügt über eine doppelte Leistung: 7,5 kW Dauerbetrieb (S1) und 12 kW Spitzenbetrieb für intermittierende schwere Schneidphasen.Diese Konstruktion bietet Platz für typische Bearbeitungszyklen, bei denen sich die Schneidleistung mit der Rückgewinnung von weniger Leistung abwechselt, wodurch die Leistung bei gleichzeitiger thermischer Stabilität optimiert wird.
Schlüsselschachtentwurf
Die Schlüsselwelle sorgt für einen positiven mechanischen Antrieb für Gürtelrollen, Zeiträder oder Kupplungsknotenpunkte und gewährleistet eine zuverlässige Drehmomentübertragung auch unter Stoßbelastung oder Richtungsumkehrungen.Diese Konfiguration ist für Spindelantriebe mit Gurtspannung oder intermittierenden Stoßbelastungen bei 12 kW Spitzenleistung und 7 kW- Das ist ein sehr schwieriger Fall.
iMZ-Sensortechnologie
Der integrierte iMZ-Sensor ermöglicht kritische Spindelfunktionen wie:
- Orientierter Stopp:Genaue Positionierung der Spindel für Werkzeugwechsel und Sondenarbeiten
- C-Achsenbetrieb:Spindelfunktion als programmierbare Positionierachse
- Starres Klopfen:Synchronisierte Spindeldrehung und Z-Achsenzufuhr für präzise Gewinde
Kühlsystem
Die hintere Abkühlung leitet die Wärme von der Spindellagerzone weg und erhöht die thermische Stabilität und die Dimensionskonsistenz.Dieses Design minimiert thermische Expansionswirkungen auf Spindel Mittellinie Position, um eine enge Toleranz während längerer Betriebszeiten zu gewährleisten.
Informationen über die Vereinbarkeit
Kompatibel mit der Fanuc Alpha i Spindelverstärkerreihe (6111, 6112, 6141, 6142) und integriert sich mit Fanuc CNC-Plattformen einschließlich der Serien 0i-B/C/D, 16i, 18i und 30i/31i/32i.Für eine optimale Leistung ist eine ordnungsgemäße Verstärkerparametrierung mit Ai12/7000-Motortyp und iMZ-Sensoroberfläche erforderlich..
Häufig gestellte Fragen
Was ist der Unterschied zwischen der A06B-1408-B153 (Schlüsselwelle) und der A06B-1408-B103 (Slickwelle)?
Beide sind Ai12/7000-Motoren mit identischen Spezifikationen außer der Wellenkonfiguration.während der B103 eine einfache Welle hat, die sich auf die Klemmkraft für die Drehmomentübertragung stützt.
Was macht der iMZ-Sensor, und warum ist er wichtig?
Der iMZ-Sensor liefert Geschwindigkeits- und Positionsfeedback für eine präzise Spindelregelung und ermöglicht fortschrittliche Funktionen wie orientierte Stopp, Cs-Achsenbetrieb und starres Tippen.Die richtige Sensorfunktion ist für diese CNC Spindel Operationen unerlässlich.
Welcher Fanuc Spindelverstärker ist mit diesem Motor kompatibel?
Kompatibel mit Fanuc Alpha i Spindelverstärkermodulen der Baureihen 6111, 6112, 6141 und 6142, die für die Spitzenleistungsklasse 12 kW geeignet sind und mit den richtigen Motorparametern konfiguriert sind.
Warum gibt es zwei Leistungsbereiche (7,5 kW und 12 kW)?
Die Leistung von 7,5 kW steht für eine Dauerbetriebsfähigkeit, während die Leistung von 12 kW während intermittierender Schwerschnittphasen innerhalb eines Zyklus mit Erholungszeiten verfügbar ist.Dies entspricht typischen Bearbeitungsvorgängen.
Was sind die wichtigsten Kontrollen bei der Bewertung eines gebrauchten A06B-1408-B153?
Überprüfen Sie die Schlüsselwelle auf Fretting und Korrosion, überprüfen Sie die Integrität der iMZ-Sensormontage, messen Sie die Wicklungswiderstandsbalance, überprüfen Sie den Isolationswiderstand,und bestätigen den Zustand der Schnittstelle des hinteren AbgaskanalsDie Prüfung auf der Bank mit aktueller Überwachung stellt die endgültige Verifizierung sicher.
