A06B-0075-B403 Fanuc Wechselstromservomotor A06B0075B403 AO6B-OO75-B4O3

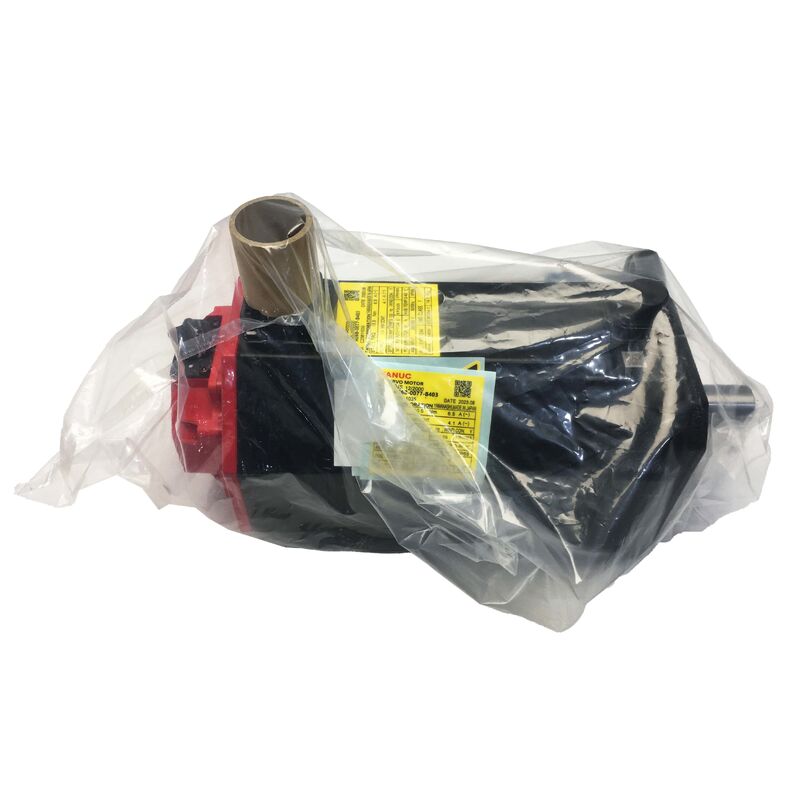

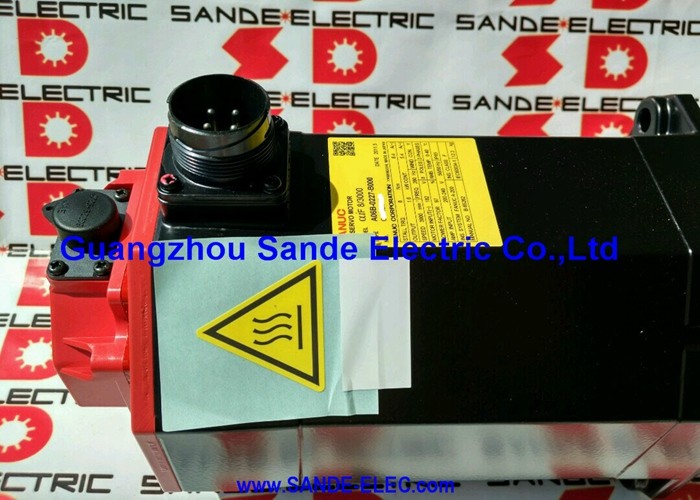

Fanuc A06B-0075-B403 | Beta i Serie AC-Servomotor BiS8/3000 — 1,2 kW, Glatte Welle, 24V Bremse, biA128 Encoder

Teilenummer: A06B-0075-B403

Serie: Beta i (βi) AC-Servomotor

Modell: BiS 8 / 3000

Konfiguration: Glatte, gerade Welle (SLK), 24V DC Bremse, biA128 Absolutwertgeber, IP65

Encoder-Teilenummer: A860-2020-T301

Zustand: Neu / Überholt

Übersicht

Der Fanuc A06B-0075-B403 ist ein 1,2 kW AC-Servomotor aus der Fanuc Beta i Serie — Modell BiS8/3000 — mit drei definierenden Konfigurationselementen: einer glatten, geraden Welle ohne Keilnut, einer 24V DC Federdruckbremse und dem biA128 Absolutwertgeber. Mit einem Stillstandsdrehmoment von 7 Nm, 153V Drehstrom bei 133Hz, einem Stromverbrauch von 4,9A bei Nennlast aus einem 200–240VAC Netz und einem Gewicht von 9,62 kg wurde dieser Motor für kompakte, hochzyklische Positionierachsen von CNC-Werkzeugmaschinen und Automatisierungsgeräten entwickelt, bei denen absolute Positionsgenauigkeit, ausfallsichere Haltefunktion und zuverlässige Leistung über den gesamten Drehzahlbereich bis zu 3.000 U/min gleichzeitig erforderlich sind.

Die glatte, gerade Welle — manchmal auch SLK oder Slick-Welle genannt — unterscheidet diese B403-Variante von den Varianten B203 und B303 innerhalb derselben BiS8/3000-Familie.

Während die B203 eine gerade Welle mit Keilnut und die B303 eine Kegelwelle mit Bremse aufweist, bietet die B403 eine saubere, keilnutfreie gerade Welle, die das Drehmoment ausschließlich über die Klemmkraft der Kupplung überträgt.

Bei einem Stillstandsdrehmoment von 7 Nm ist dies eine geeignete und zuverlässige Schnittstelle für die Antriebselemente, an die dieser Motor typischerweise angeschlossen wird — vorausgesetzt, die Kupplung ist korrekt spezifiziert und das Anzugsdrehmoment ist ordnungsgemäß aufgebracht.

Die Kombination aus biA128 Absolutwertgeber und 24V Bremse macht die B403 zu einem Motor, der für Achsen konfiguriert ist, bei denen Positionsgenauigkeit sowohl im aktiven Betrieb als auch bei Stromausfall eine Designanforderung und keine Option ist.

Wichtige Spezifikationen

BiS8/3000 in der Beta i Familie

Die Bezeichnung BiS8 kennzeichnet einen Motor in der 7 Nm Stillstandsdrehmoment-Klasse innerhalb der Beta i Serie. Die 3.000 U/min Obergrenze ergänzt diese Drehmomentfähigkeit — es entsteht ein Motor, dessen Konstantdrehmomentbereich von niedriger Drehzahl bis zur Basisdrehzahl reicht und dessen Konstantleistungszone sich bis 3.000 U/min erstreckt.

Bei Nenndrehzahl erzeugt der biA128 Encoder 384 Millionen Impulse pro Sekunde bei einer Auflösung von 128.000 ppr und liefert die Positions- und Geschwindigkeitsrückmeldungsdichte, die der Beta i Servo-Verstärker benötigt, um seine Regelkreise über den gesamten Drehzahlbereich präzise zu schließen.

Neben der verwandten B403 umfasst die BiS8/3000-Familie auch die B103 (ohne Bremse, glatte gerade Welle), B203 (ohne Bremse, gerade Welle mit Keilnut) und B303 (Kegelwelle mit Bremse). Es ist unerlässlich zu verstehen, welche Variante an einer Maschine verbaut ist, bevor ein Ersatzteil bestellt wird — die Wellengeometrie und das Vorhandensein einer Bremse ändern die mechanischen und elektrischen Installationsanforderungen auf eine Weise, die einen direkten Austausch zwischen Varianten ohne Modifikation verhindert.

Glatte gerade Welle — Konstruktionslogik und Installationsanforderungen

Die glatte Slick-Welle der A06B-0075-B403 weist eine glatte, ununterbrochene zylindrische Oberfläche auf. Das Drehmoment wird auf die Kupplungsnabe durch die Reibung zwischen Wellen- und Bohrungsoberflächen übertragen — erzeugt ausschließlich durch die Klemmkraft, die beim Anziehen der Befestigungsschrauben der Kupplungsnabe auf Spezifikation aufgebracht wird.

Für einen Motor mit einem Stillstandsdrehmoment von 7 Nm ist eine korrekt spezifizierte Servo-Kupplung, die auf das Drehmoment des Herstellers angezogen ist, für die Achslasten, denen dieser Motor im normalen CNC-Betrieb ausgesetzt ist, mehr als ausreichend.

Die glatte Welle bietet bei einigen Installationen einen praktischen Vorteil gegenüber der Variante mit Keilnut: Es gibt keine winklige Ausrichtung der Keilnut, die bei der Installation berücksichtigt werden muss, und das Fehlen einer Keilnut bedeutet, dass die Kupplungsnabe in jeder winkligen Ausrichtung um die Welle positioniert werden kann.

Für Anwendungen, bei denen die Position der Kupplungsnabe relativ zur Welle aus mechanischen Gründen wichtig ist, kann diese Freiheit die Einrichtung vereinfachen.

Der kritische Installationsparameter ist das Anzugsdrehmoment der Kupplung. Eine unterdimensionierte Kupplung an einer glatten Welle verliert ihre Reibungsschnittstelle unter anhaltender Belastung — die Nabe wandert winklig, was zunächst kleine Positionsfehler verursacht, die sich ansammeln, ohne einen sofortigen Servoalarm auszulösen, und schließlich zu sichtbaren Positionsstreuungen der Achse führt.

Bei jeder Ersatzinstallation muss das Anzugsdrehmoment der Kupplungsnabe auf den Wert des Kupplungsherstellers eingestellt werden, gemessen mit einem kalibrierten Drehmomentschlüssel, nicht geschätzt nach Gefühl.

biA128 Encoder — Absolutposition, 128.000 ppr

Der biA128 (Encoder-Einheit A860-2020-T301) ist Fanucs Beta i Absolutwertgeber mit 128.000 Umdrehungen pro Umdrehung. Absolut bedeutet, dass der Encoder seine Positionsreferenz auch bei Stromunterbrechungen ohne eine Backup-Batterie beibehält. Wenn das Servosystem nach dem Ausschalten, Not-Aus oder Stromausfall wieder eingeschaltet wird, liest der Servo-Antrieb die absolute Wellenposition direkt vom biA128 ab — und die Achse hat die vollständige Positionskenntnis, bevor eine Bewegung befohlen wird. Keine Referenzfahrt ist erforderlich.

Dies hat operative Auswirkungen in mehrfacher Hinsicht.

Der Maschinenstart ist schneller, da Hilfsachsen keine Referenzfahrzeit hinzufügen. Das Ausfallmodus von unterbrochenen Referenzfahrten — die bei inkrementellen Systemen auftreten können, wenn der Strom während der Referenzfahrt verloren geht — existiert mit dem biA128 nicht.

Und für Achsen in jeder Ausrichtung bietet die absolute Referenz kontinuierlichen Schutz gegen den Positionszählerdrift, der bei inkrementellen Systemen durch angesammelte elektrische Störungen auf der Rückführleitung auftreten kann.

Der biA128 Pulsecoderkörper ist am hinteren Ende des Motors montiert und innerhalb des IP65-Gehäuses geschützt.

Bei gebrauchten Motoren sind der Encoder-Stecker (A860-2020-T301 Schnittstelle) und sein Kabelausgang der primäre Inspektionsschwerpunkt — Korrosion an den Pins, Beschädigung des Steckers und Kabelabrieb an der Zugentlastung sind die häufigsten Ausfallmodi bei dieser Encoder-Familie. Diese führen zu Positionsfehlern, Encoder-Alarmcodes oder Geschwindigkeitsinstabilität am Antrieb, bevor der Encoder als Ursache identifiziert wird.

24V DC Bremse — Federdruck, elektrisch gelöst

Die am A06B-0075-B403 verbaute Bremse ist federbetätigt und elektrisch gelöst — sie benötigt eine aktive 24V DC Versorgung, um sich zu öffnen, und greift mechanisch, sobald diese Versorgung unterbrochen wird. Die Anzugslogik ist ausfallsicher: Stromausfall, Not-Aus und normale Abschaltung aktivieren die Bremse, ohne dass eine positive Aktion vom Steuerungssystem erforderlich ist.

An den Achsen, die dieser Motor bedient — vertikale Antriebe, Drehtische, schwerkraftbelastete Positioniermechanismen oder jede Achse, bei der unkontrollierte Bewegung im Ruhezustand ein Problem darstellt — bietet die Bremse eine mechanische Positionsgarantie, die die reine Servo-Drehmomentrückhaltung unter allen möglichen Maschinenbedingungen nicht gewährleisten kann.

Die Federanzugskraft ist für die 7 Nm Drehmomentklasse dieses Motors kalibriert und passt die Halteanforderung an die Drehmomentabgabe des Motors an.

Die 24V Spezifikation ist der kritische Installationsparameter. Dies ist ein Motor der Beta i Serie und seine Bremse verwendet 24V DC — nicht die 90V DC Versorgung, die bei ALPHA-Serienbremsen in größeren Leistungsklassen verwendet wird. Das Anlegen von 90V an eine 24V Spule verbrennt sofort die Spulenwicklungen.

Das Anlegen von nur 24V an eine 90V Spule führt zu teilweisem Anzug mit mechanischem Widerstand während des Motorbetriebs, was zu fortschreitender Brems- und Motorschädigung führt.

Vor der Inbetriebnahme eines Ersatzmotors muss die Bremsversorgungsspannung am Bremskabelstecker der Maschine gemessen werden, um zu bestätigen, dass sie 24V DC liefert.

IP65 und Wärmeklasse F — Umwelt- und Wärmedesign

Die IP65-Abdichtung schützt die B403 vor Staub und gerichteten Wasserstrahlen — der Standard-Schutzgrad der BiS8/3000-Familie, der die routinemäßige Umwelteinwirkung einer Produktions-CNC-Werkzeugmaschine abdeckt. Kühlnebel, Reinigungsarbeiten und zufälliger Flüssigkeitskontakt fallen alle in den IP65-Bereich.

Die Wellendichtung an der Motorfront ist Teil der IP65-Baugruppe und sollte bei Motoren mit langer Servicehistorie auf Verhärtung oder Lippenschäden überprüft werden.

Die Isolierung der Wärmeklasse F ist für den kontinuierlichen Wicklungsbetrieb bis zu 155°C ausgelegt.

Mit einem Nennstrom von 4,9A und einem Leistungsfaktor von 97% läuft dieser Motor mit minimalen Blindleistungsverlusten — der hohe Leistungsfaktor spiegelt ein effizientes elektromagnetisches Design wider, das pro mechanischer Leistung weniger Wärme erzeugt als Designs mit niedrigerem Leistungsfaktor. Bei einer Rahmengröße von 9,62 kg verfügt der Motor über eine ausreichende thermische Masse für die typischen Betriebszyklen von CNC-Hilfsachsenanwendungen.

Beta i Verstärkerkompatibilität

Der A06B-0075-B403 ist für den Einsatz mit Fanuc Beta i Serie Servo-Verstärkern — dem βiSVSP oder Äquivalent — konzipiert und integriert sich in Fanuc CNC-Steuerungen, einschließlich der Serien 0i-C, 0i-D, 30i, 31i und 32i. Der Servo-Verstärker muss den korrekten Motortyp-Parameter für die BiS8/3000 tragen und die biA128 Absolutwertgeber-Schnittstelle aktiviert haben.

Die 24V Bremsversorgung ist ein separater Stromkreis vom Servo-Verstärker — sie muss unabhängig von einer 24V DC Quelle an der Maschine mit Strom versorgt und verriegelt werden, um anzuziehen, bevor die Deaktivierung des Servos signalisiert wird.

FAQ

F1: Was ist der Unterschied zwischen der B403 und der B303 in der BiS8/3000 Familie?

Beide verfügen über eine 24V DC Federdruckbremse und den biA128 Absolutwertgeber und teilen sich die gleiche elektrische Spezifikation von 1,2 kW / 7 Nm / 153V / 133Hz / 4,9A.

Der Unterschied liegt in der Wellengeometrie: Die B303 hat eine Kegelwelle mit Keilnut — eine selbstzentrierende Presspassung, die die angetriebene Komponente konzentrisch positioniert und eine positive Drehmitnahme bietet.

Die B403 hat eine glatte gerade Welle ohne Keilnut — Drehmomentübertragung nur durch Klemmkraft. Die Wahl zwischen ihnen wird durch das Design des Antriebselements der Maschine bestimmt. Eine Nabe mit Kegelbohrung nimmt keinen Motor mit gerader Welle ohne Austausch auf.

F2: Warum eliminiert der biA128 Absolutwertgeber die Notwendigkeit einer Referenzfahrt beim Start?

Der biA128 speichert die Wellenpositionsdaten über Stromzyklen hinweg ohne Batterie — er liest die tatsächliche Wellenposition jedes Mal ab, wenn das Servosystem eingeschaltet wird, unabhängig davon, wie lange die Maschine ausgeschaltet war oder ob sich die Welle während des Abschaltens bewegt hat.

Das bedeutet, dass die CNC-Achse genaue Positionskenntnisse hat, bevor eine Bewegung befohlen wird, wodurch die Referenzfahrt entfällt, die inkrementelle Encoder-Systeme bei jedem Start benötigen.

Für Maschinen mit mehreren Achsen, die Absolutwertgeber verwenden, reduziert dies die Startzeit und eliminiert das Risiko von Positionsfehlern, die durch unterbrochene Referenzfahrten entstehen.

F3: Die Bremse ist mit 24V bewertet — warum ist diese Spannung kritisch richtig einzustellen?

Die Bremsspule der BiS8/3000 ist für 24V DC ausgelegt. ALPHA-Serienmotoren in größeren Leistungsklassen verwenden 90V DC Bremsen.

Das Anlegen von 90V an diese 24V Spule verbrennt sofort die Wicklung. Das Anlegen von 24V an eine 90V Spule führt zu teilweisem Anzug — die Feder wird nur teilweise überwunden, der Motor läuft mit schleifender Bremsfläche, was Wärme und fortschreitende mechanische Schäden verursacht.

Vor der Installation dieses Motors messen Sie die Bremsversorgungsspannung der Maschine am Bremskabelstecker. Dies dauert mit einem Voltmeter weniger als eine Minute und verhindert einen kostspieligen Ausfall, der beim ersten Einschalten nicht sofort offensichtlich ist.

F4: Was ist der Vorteil der glatten geraden (SLK) Welle im Vergleich zu einer geraden Welle mit Keilnut?

Die glatte Welle ermöglicht die Positionierung der Kupplungsnabe in jeder winkligen Ausrichtung um die Welle, was die Installation vereinfachen kann, wenn die winklige Position der Nabe relativ zur Welle aus mechanischen Gründen wichtig ist.

Sie bietet auch eine vollständig symmetrische rotierende Oberfläche ohne Keilnuten, die die Balance bei höheren Geschwindigkeiten beeinträchtigen könnten.

Der Nachteil ist, dass die Drehmomentübertragung vollständig auf der Klemmkraft der Kupplung beruht, ohne mechanische Verriegelung.

Für 7 Nm Anwendungen mit korrekt spezifizierten und richtig angezogenen Kupplungen ist dies zuverlässig. Die Variante mit Keilnut (B203) bietet eine positive Drehmitnahme für Anwendungen, bei denen das Risiko eines Kupplungsrutschens mechanisch ausgeschlossen werden muss.

F5: Welche Prüfungen sind am wichtigsten bei der Bewertung einer gebrauchten A06B-0075-B403?

Testen Sie zuerst die Bremse: Legen Sie 24V DC an und bestätigen Sie, dass sich die Welle frei und ohne Widerstand dreht, dann unterbrechen Sie die Stromversorgung und verifizieren Sie, dass die Welle fest und ohne Kriechen blockiert. Eine Bremse, die sich teilweise löst oder nicht hält, muss gewartet werden, bevor der Motor an einer Produktionsachse eingesetzt wird.

Überprüfen Sie das Ende der geraden Welle auf Fressspuren oder Kratzer von früheren Kupplungsinstallationen. Untersuchen Sie den biA128 Encoder-Stecker (A860-2020-T301) auf korrodierte oder beschädigte Pins und den Kabelausgang auf Abrieb an der Zugentlastung.

Verifizieren Sie, dass die IP65 Wellendichtung intakt ist. Messen Sie den Wicklungswiderstand für eine dreiphasige Balance und prüfen Sie den Isolationswiderstand gegen Erde. Ein Prüfstandlauf bis 3.000 U/min mit Überprüfung der Absolutwertgeberposition an einem Beta i Verstärker ist die korrekte Endprüfung vor der Inbetriebnahme.
