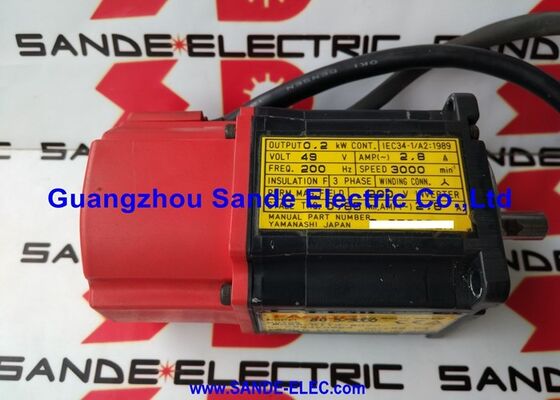

Fanuc AC Servomotor A06B-1404-B904#F302 A06B1404B904#F302 AO6B-14O4-B9O4#F3O2

Fanuc A06B-1404-B904#F302

Teilnummer:Die in Absatz 1 genannten Angaben sind zu beachten, sofern sie in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführt sind.

Typ:Wechselstromspindelmotor

Reihe:Alpha i (αi)

Modell:Ai 2 / 10000

Ausstattung:Flanschmontage, Schlüsselschacht, MZi-Geschwindigkeits-/Positionssensor

Geschwindigkeitsbereich1,500 ∼ 10.000 Umdrehungen pro Sekunde

Eingangsspannung:123 ∼ 220 VAC, 3-Phasen

Zustand:Neues / Erneuertes / Überschuss

Übersicht

DieFanuc A06B-1404-B904#F302ist eine spezielle Konfiguration des Wechselspindelmotors der Baureihe Alpha i, der auf der Plattform Ai 2/10000 gebaut wurde 2.2 kW Dauer, 3,7 kW Arbeitszyklus, 1.500 bis 10.000 U/min,mit einer Flanke mit einer glatten Schiebewelle und einem MZi-Geschwindigkeits- und Positionssensor.

Der Basiscode B904 und das Suffix #F302 identifizieren dies zusammen als eine OEM-spezifische Variante: ein Motor, der nach den Spezifikationen eines bestimmten Werkzeugmaschinenherstellers gebaut wurde,mit Änderungen an der Standardarchitektur Ai 2/10000, die sie von der Katalogversion B103 unterscheiden.

In der Praxis bedeutet die Bezeichnung "SPECIAL", daß dieser Motor auf die Anforderungen eines bestimmten Maschinenbauer gebaut wurde und nicht auf einem Standard-Produktionsregal.

die spezifischen Änderungen, die unter #F302 oder zusätzliche Schnittstellenanforderungen wurden zwischen dem Maschinenbauer und Fanuc zum Zeitpunkt der Maschinenkonstruktion vereinbart.

Der elektrische Kern des Motors ist die gleiche Ai 2/10000 Plattform, die kompakte CNC-Bearbeitungszentren, Bohr-Tap-Zentren und kleine Drehzentren in der Alpha i-Generation antreibt: 2.2 kW kontinuierlich, mit einer Leistung von 3,7 kW im Kurzbetriebs- und im zyklischen Betriebsmodus, mit einer Höchstgeschwindigkeit von 10 000 U/min, die die für die Produktivität von Aluminium, leichten Legierungen,mit einer Breite von nicht mehr als 20 mm.

Wie beim Standard-B103 verfügt der B904#F302 über eine Flanschverbindung, einen glatten Schacht,und der MZi-Sensor - die drei Installations- und Funktionsmerkmale, die bestimmen, wie sich dieser Motor in seiner Maschine befindet und welche Spindelsteuerungsfunktionen der CNC zugreifen kann.

Schlüsselmerkmale

Was bedeutet "speziell" im Kontext der Fanuc Spindelmotoren?

Fanuc produces a proportion of its spindle motor output to OEM specifications — motors that share the same electromagnetic core as the standard catalogue model but carry specific modifications agreed with individual machine tool builders.

Diese Modifikationen können von der Verbindungstypen und Verkabelung Routing zu mechanischen Eigenschaften, Farbe, Namensschild Inhalt oder zusätzliche Schnittstellen Bestimmungen nicht auf dem Katalogmotor vorhanden reichen.

Die A06B-1404-B904#F302 gehört zu dieser Kategorie. Die Bauteilnummer B904 identifiziert sie als nicht-Katalog-Spezial in der A06B-1404-Serie, und das #F302-Suffix definiert die genaue Spezialkonfiguration.Die Auswirkungen für Beschaffung und Dienstleistung sind erheblich.

Für die Beschaffung:Der Katalog B103 verfügt über dieselben elektrischen Spezifikationen und die gleiche physikalische Plattform, kann sich jedoch in Verbindungskonfiguration, Verkabelung,oder andere Einzelheiten, die die Kabel- und Antriebssysteme der Maschine. Installing a B103 in place of a B904#F302 without verifying compatibility at the machine interface level carries the risk of an installation mismatch that is not visible until the machine is powered up.

Wenn nur die elektrische Leistung zählt und die Schnittstellenunterschiede verwaltet werden können,ein B103 kann als funktioneller Ersatz dienen aber dies erfordert eine bestätigte Überprüfung und nicht eine angenommenen Austauschbarkeit.

Zur Reparatur:Kernfehlfunktionen des Spindelmotors Ai 2/10000 Lagerschleiß, Verschlechterung der Wicklungsdämmung, Fehler des Sensors MZi,und Kühlventilatorfehler .

Eine B904#F302 kann vollständig mit Standard-Ai 2/10000 Teilen und Verfahren umgebaut werden. Die #F302-Modifikationen sind typischerweise außerhalb des rotierenden und elektrischen Kerns des Motors,Der Dienstleistungsumfang ist also derselbe wie bei jeder Sanierung von Ai 2/10000..

Ai 2/10000 Plattform Leistung, Geschwindigkeit und Anwendungsbereich

Die Ai 2/10000 Basis-Spezifikation ¢ 2,2 kW kontinuierlich, 3,7 kW kurzlaufend, 1.500 ¢ 10.000 U/min ¢ definiert den Anwendungsbereich des B904#F302 genauso fest wie das Sonderkonfigurationssuffix.

Mit 2,2 kW S1 ist dies ein kompakter Spindelmotor für kompakte Werkzeugmaschinen.und die Notwendigkeit der Verarbeitung von Aluminium, Nichteisenlegierungen, Kunststoffe und leichtere Strukturmaterialien mit Effizienz und Oberflächenqualität.

Bei 10.000 U/min läuft eine 10-mm-Karbid-Endmühle mit einer Oberflächengeschwindigkeit von rund 314 m/min solid im Produktionsbereich für die Aluminiumprofilierung in einem kompakten Bearbeitungszentrum.

Die untere Grenze von 1.500 RPM markiert die Basisgeschwindigkeit, unter der der Motor im Modus mit konstantem Drehmoment und nicht mit konstanter Leistung arbeitet.

Unter 1.500 U/min wird das maximal verfügbare Drehmoment beibehalten, aber die Leistung nimmt proportional zur Geschwindigkeit ab.

Dieser Bereich dient für Niedriggeschwindigkeits-Gewinde, Klopfen und Drehen, bei denen das Drehmoment und nicht die Oberflächengeschwindigkeit der Regelfall ist.Der Motor arbeitet in seiner Konstantenleistungszone im gesamten Drehzahlbereich..

Der Leistungsfaktor von 78% entspricht dem 4-polischen Induktionsdesign dieses Motors in dieser Leistungsklasse.

Es ist ein Parameter, der für die Größe des Antriebshauses und die Eingangsstromversorgungskapazität von Bedeutung ist. Die scheinbare Leistungsaufnahme des Spindelverstärkers übersteigt die tatsächliche Leistung um die Umkehrung dieses Leistungsfaktors.

Slick Shaft für diese Anwendung korrekt

Die Schiebewelle des B904#F302 ist eine einfache Kupplungsoberfläche ohne Schlüsselanlage, Drehmomentübertragung durch Klemmkraft.die mit dieser Welle gekoppelte Kupplungsanordnung verwaltet das übertragene Drehmoment ohne die positive mechanische Anbindung, die ein Schlüsselweg bei schwereren Motoren bietet.

Der praktische Vorteil der Schlüsselschale bei 10.000 U/min ist das Rotationsgleichgewicht.

Ein Schlüsselweg führt einen asymmetrischen Schlitz in die Wellenoberfläche ein, eine geometrische Diskontinuität, die ein kleines, aber echtes Ungleichgewicht in der rotierenden Welle erzeugt.

Bei niedrigeren Geschwindigkeiten ist dies weitgehend unerheblich, aber bei 10.000 U/min beeinflussen Ungleichgewichtsbeitrage aus der Welle und ihrem Antriebselement die Vibrationsamplitude an der Spindel.Die Schiebewelle stellt eine symmetrische rotierende Oberfläche dar, die die Präzisionsbalancierung der Wellenkupplungsanlage vereinfacht.

Die Kupplungskomponente, ob Pulle, Zahnräder oder direkter Kupplungsknoten, muss mit der vom Kupplungshersteller angegebenen, nicht geschätzten Klemmkraft eingebaut werden.

Unterdrehte Klemmung ermöglicht es dem Drehkreuz, unter wiederholten Start- und Stoppbelastungen zu laufen,Aufbau von Mikroslip, der sich schließlich als Fretting sowohl auf der Welle als auch auf der Drehscheibe manifestiert und einen fortschreitenden Wellenlauf erzeugt.

MZi-Sensor Die Spindelfunktion Enabler

Der MZi auf der Rückseite des Motors liefert die Geschwindigkeits- und Positionsrückmeldung, die der Alpha i Spindelverstärker benötigt, um den vollständigen Satz der Spindelsteuerungsfunktionen zu unterstützen.

Die Drehzahlregelung ­ hält die Spindel unter unterschiedlicher Schneidlast bei der angegebenen Drehzahl ­ ist ihre kontinuierliche Funktion.und starre Tapping sind alle abhängig von der MZi erzeugen saubere, eine gleichbleibende Positionsbezugshöhe während der gesamten Betriebsdauer des Motors.

Die MZi-Sensorenbaugruppe umfasst einen an der Motorwelle befestigten Sensorring und einen im Motorgehäuse befestigten Abnehmerkopf.

Die Luftlücke zwischen Ring und Aufnahmemotor ist eine Präzisionsdimension zu groß und die Signalamplitude sinkt; zu eng und die Gefahr eines mechanischen Kontakts steigt.

Bei aus dem Betrieb zurückgekehrten Motoren ist die Einstellung der Luftlücke eine der Standardprüfungen, die bei der Aufbereitungsprüfung durchgeführt werden.

Eine Lücke, die sich von der Spezifikation geändert hat, sei es durch Lagerverschleiß, Montagefehler bei einem vorherigen Service,oder mechanische Beschädigung erzeugt eine abgeschwächte Sensorausgabe, die sich als Geschwindigkeitsinstabilität darstellen kann, orientierter Stoppfehler oder Alarmcodes auf der Cs-Achse, bevor der Sensor als Ursache identifiziert wird.

Kompatibilität von Antrieb und CNC

Der A06B-1404-B904#F302 ist kompatibel mit Fanuc Alpha i Spindelverstärkermodulen der Baureihen 6111, 6112, 6141 und 6142 der aktuellen Klasse, die für 3,7 kW-Peak geeignet sind.Es integriert sich mit Fanuc CNC-Steuerungen einschließlich Serie 0i-B, 0i-C, 0i-D, 16i, 18i und 30i/31i/32i.

Der Verstärker muss den Motortypparameter für den Ai 2/10000 aufweisen und die MZi-Sensoroberfläche aktiviert haben.

Angesichts der besonderen Konfiguration des B904#F302 verifying the specific amplifier and cable interface requirements of the machine before ordering a replacement is a worthwhile step — the machine builder's documentation or the original machine configuration record will confirm whether the standard amplifier pairing applies or whether the special configuration includes amplifier-side variations.

Häufig gestellte Fragen

F1: Was bedeutet die Bezeichnung "SPECIAL" (B904#F302) und wirkt sie sich auf die Reparaturfähigkeit aus?

Der Basiscode B904 identifiziert diese als eine nicht-standardmäßige OEM-Variante des Spindelmotors Ai 2/10000, der nach einer spezifischen Spezifikation eines Werkzeugmaschinenherstellers gebaut wurde.Das Suffix #F302 definiert die besondere Sonderkonfiguration.

Die spezielle Bezeichnung umfasst in der Regel die äußeren Merkmale Anschlusstyp, Verkabelungsanleitung, mechanische Schnittstellen Details anstatt den elektromagnetischen Kern des Motors oder rotierende Komponenten.

Reparaturanlagen mit Erfahrung mit Alpha i Spindelmotoren arbeiten mit den gleichen Kernkomponenten unabhängig vom speziellen Suffix, so dass der B904#F302 genauso vollständig reparierbar ist wie der Standard-B103.

F2: Kann die Norm A06B-1404-B103 als direkter Ersatz verwendet werden?

Der B103 teilt die gleiche elektrische Spezifikation 2.2/3.7 kW, 1.500 10.000 U/min, Flanschhalterung, Schlittschacht, MZi-Sensor.die in Nummer #F302 kodierten besonderen Änderungen können die Konfiguration der Steckverbinder beeinflussen, Verkabelung oder mechanische Schnittstellenmaße.

Bevor ein B103 ersetzt wird, ist die Kompatibilität der Kabelbügelanschlüsse und jegliche mechanischen Unterschiede an der Maschinenschnittstelle zu überprüfen.Der B103 ist elektrisch gleichwertig und wird mit demselben Verstärker mit denselben Parametern betrieben..

F3: Welcher Alpha-i-Spindelverstärker wird benötigt?

Der Ai 2/10000 arbeitet mit Fanuc Alpha i Spindelverstärkermodulen der Baureihen 6111, 6112, 6141 und 6142 in der entsprechenden Stromklasse für eine Spitzenleistung von 3,7 kW.Es integriert sich mit Fanuc CNC-Steuerungen einschließlich Serie 0i-B, 0i-C, 0i-D, 16i, 18i und 30i/31i/32i.

Der Verstärkermotortypparameter muss für die Ai 2/10000 eingestellt und die MZi-Sensoroberfläche aktiviert sein.

Wenn der Antrieb der Maschine für die spezielle B904#F302-Konfiguration konfiguriert wurde, muss vor der Inbetriebnahme eines Ersatzes bestätigt werden, ob sich die Verstärkerparameter von der Standard-B103-Konfiguration unterscheiden.

F4: Welche Spindelfunktionen hängen vom MZi-Sensor ab, und was passiert, wenn er ausfällt?

Orientierter Stopp, Cs-Achse (Spindel-als-Achse) Betrieb, starre Berührung, und Echtzeit-Geschwindigkeitsregelung sind alle abhängig von der MZi. Wenn die MZi produziert degradierte oder intermittierende Ausgabe,Diese Funktionen werden Alarme erzeugen oder nicht aktiviert werden, orientierte Stoppfehler beim Werkzeugwechsel oder starre Tapping-Synchronisierungsfehler sind die typischen Darstellungen.

Ein MZi-Ausfall manifestiert sich nicht immer als unmittelbarer, klarer Alarm; ein degradierter Sensorausgang erscheint oft zunächst als intermittierender Funktionsfehler, bevor er zu einem dauerhaften Alarm übergeht.Wenn solche Symptome auftreten, MZi-Inspektion ️ Luftlücke, Zustand des Sensorringes und Ausgangssignalqualität ️ ist der geeignete erste diagnostische Schritt.

F5: Welche Prüfschritte sind für eine gebrauchte A06B-1404-B904#F302 am wichtigsten?

Überprüfen Sie, ob das Schleifschachtende durch eine unsachgemäße Kupplungsanlage verkrampft oder geschnitten ist, und prüfen Sie, ob durch vorherige Kupplungsbeschädigungen keine Ausläufe entstanden sind.Überprüfen Sie den MZi-Sensor-Abspiel- und Sensorring am Motorrücken auf mechanische Beschädigungen und überprüfen Sie, ob die Luftlücke innerhalb der Spezifikation liegt.

Messen Sie den Wicklungswiderstand in allen drei Phasen, um den Ausgleich und die Isolationswiderstand gegen Erdung zu überprüfen. Die Konstruktion mit einem Leistungsfaktor von 78% bedeutet, dass die Wicklungen des Motors bei moderatem Strom betrieben werden.und Isolationsprüfungen nach der Exposition gegenüber Kühlmitteln oder nach langer Lagerung lohnen sich.

Bestätigen Sie, dass der Kühlventilator frei arbeitet. mit MZi Signalüberwachung und Stromverfolgung,ist die korrekte Endprüfung vor der Rückführung des Motors in den Produktionsbetrieb.
