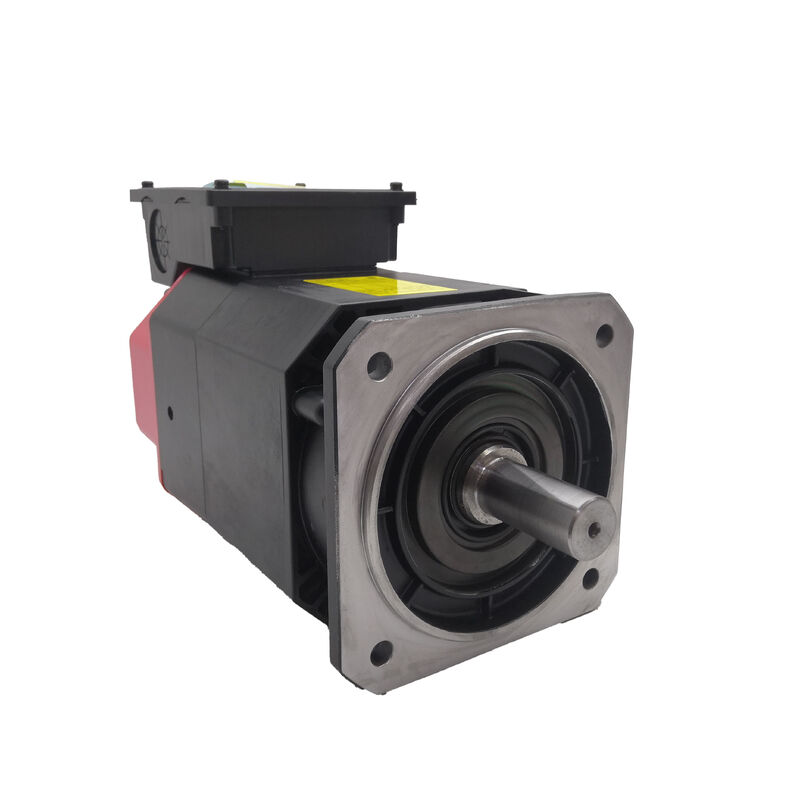

Fanuc Wechselstromservomotor A06B-1404-B100 A06B1404B100 AO6B-14O4-B1OO

Fanuc A06B-1404-B100 | Alpha i Serie AC-Spindelmotor AII 2/10000 — 2,2–3,7kW, Flanschmontage, IM, Heckabsaugung

Teilenummer: A06B-1404-B100

Typ: AC-Spindelmotor

Serie: Alpha i (αi)

Modell: AII 2 / 10000

Konfiguration: Flanschmontage, Innenmotor (IM), Kühlung durch Heckabsaugung

Drehzahlbereich: 1.500–10.000 U/min

Zustand: Neu / Überholt / Gebraucht

Übersicht

Der Fanuc A06B-1404-B100 ist ein AC-Spindelmotor aus der Alpha i Serie von Fanuc — Modell AII2/10000 — konfiguriert als flanschmontierter Innenmotor mit Kühlung durch Heckabsaugung. Mit einer Dauerleistung von 2,2 kW, die im Kurzzeit- und Intervallbetrieb auf 3,7 kW ansteigt, und einem Betriebsdrehzahlbereich von 1.500 bis 10.000 U/min ist dies ein kompakter Hochgeschwindigkeits-Spindelmotor, der für die Anforderungen von CNC-Drehzentren, kompakten Bearbeitungszentren und multifunktionalen CNC-Plattformen entwickelt wurde, bei denen die Spindelleistung direkt die Schnittproduktivität und die Teilequalität bestimmt.

Die Innenmotor-Konfiguration — identifiziert durch die Bezeichnung IM — unterscheidet diese Variante von der Standard-Gleitwellenversion desselben Motors. Anstatt die Spindel über einen Riemen-, Kupplungs- oder Zahnradantrieb anzutreiben, integriert sich der IM-Motor direkt in die Spindelmontage der Maschine.

Der Rotor ist direkt auf der Spindelwelle montiert und der Stator ist in das Gehäuse des Spindelkopfes integriert. Diese Anordnung eliminiert die Übertragungskomponenten zwischen Motor und Spindel und entfernt deren zugehöriges Spiel, Vibrationsbeitrag und mechanische Verluste vollständig aus dem Antriebsstrang.

Der AII2/10000 bedient das untere Ende des Alpha i Spindel-Leistungsbereichs, wo kompakte Maschinenplattformen einen Spindelmotor benötigen, der innerhalb enger Abmessungsbeschränkungen passt, ohne die Geschwindigkeitsgrenze zu opfern, die für eine hochproduktive Bearbeitung erforderlich ist.

Bei 10.000 U/min unterstützt der Motor Hochgeschwindigkeits-Schneidstrategien, die die Zykluszeiten bei Aluminium, Leichtlegierungen und Nichteisenmetallen reduzieren, während die 3-Phasen-110–220VAC Eingangs-Kompatibilität ihn sowohl für 200V als auch für Doppelspannungs-Antriebskonfigurationen geeignet macht.

Schlüsselspezifikationen

S1, S2 und S3 Betriebsbewertungen — Lesen der Leistungsangabe

Die drei Leistungsbewertungen des AII2/10000 beschreiben drei verschiedene Betriebsbedingungen, nicht drei verschiedene Motoren. Das Verständnis, welche für eine bestimmte Anwendung gilt, bestimmt, ob der Motor richtig dimensioniert ist.

S1 (2,2 kW) ist Dauerbetrieb — der Motor kann diese Leistung unbegrenzt aufrechterhalten, ohne seine thermischen Grenzen zu überschreiten.

Dies ist der Wert, der verwendet werden sollte, wenn die Spindel über längere Zeiträume mit Nennleistung läuft, wie z. B. bei Planoperationen, Gewindeschneiden oder kontinuierlichen Konturschnitten.

S2 und S3 (3,7 kW) stellen intermittierende Betriebsbewertungen dar — S2 deckt definierte Kurzzeitimpulse ab und S3 deckt zyklischen Betrieb mit einem definierten Ein/Aus-Verhältnis ab. Bei Fräs-, Bohr- und Drehzyklen, die abwechselnd schwere Schnitte und leichte Schlichtdurchgänge oder Werkzeugwechsel beinhalten, kann die Spindel die 3,7-kW-Bewertung für die schweren Phasen nutzen, ohne dass es zu einer anhaltenden thermischen Überlastung kommt.

Für Werkzeugmaschinenanwendungen ist die S3-Bewertung oft die betrieblich relevantere Angabe, da die meisten Produktionsbearbeitungen zyklische Belastungen und keine konstanten schweren Schnitte beinhalten.

Die Fähigkeit des AII2/10000, 3,7 kW im Zyklusbetrieb zu liefern, bietet eine effektive Schnittleistung, die über die alleinige Angabe der S1-Nennleistung auf dem Typenschild hinausgeht.

Innenmotor-Konfiguration — Warum IM alles verändert

Bei einer herkömmlichen Riemen- oder Direktkupplungs-Spindelmontage befindet sich der Motor neben oder hinter dem Spindelkopf und ist über ein Getriebe verbunden.

Der IM-Motor integriert die elektromagnetische Baugruppe direkt in die Spindel: Der Stator ist im Gehäuse des Spindelkopfes untergebracht und der Rotor ist auf der Spindelwelle selbst montiert. Es gibt kein Getriebe — Motor und Spindel sind mechanisch eine Einheit.

Die Folgen dieser Integration wirken sich in mehreren Richtungen aus. Die Rotationsgenauigkeit verbessert sich, da der Weg vom befohlenen Drehmoment zur Spindelreaktion keine Nachgiebigkeit, kein Zahnflankenspiel und keine Riemendehnung zur Absorption aufweist. Die Spindeldrehzahlreaktion ist aus demselben Grund schneller.

Die Vibrationseigenschaften verbessern sich, da es weniger rotierende Massen im System gibt und keine getriebeinduzierten Anregungsfrequenzen. Oberhalb von 5.000 U/min werden die Vorteile der Eliminierung von Riemenschwingungen und Kupplungsungleichgewichten für die Oberflächengüte zunehmend wichtiger.

Auch der Installationskontext ändert sich. Ein IM-Motor ist keine eigenständige Einheit, die in einem Motorraum installiert wird — er wird als Teil des Spindelaufbaus in den Spindelkopf integriert, wobei der Rotor auf die Spindelwelle gepresst oder montiert und der Stator in die Gehäusebohrung eingesetzt wird. Bei der Wartung eines IM-Motors wird der Spindelkopf typischerweise demontiert, um auf die Motorkomponenten zugreifen zu können.

Dies stellt Anforderungen an die Servicefähigkeit desjenigen, der die Reparatur durchführt: Spindellager-Vorspannung, Wellenrundlauf und Komponentenausrichtung werden alle Teil des Umfangs der Motorüberholung.

Drehzahlbereich und der Betriebsbereich von 1.500–10.000 U/min

Die untere Grenze von 1.500 U/min im Drehzahlbereich des AII2/10000 ist keine absolute Mindestdrehzahl — es ist die Drehzahl, unterhalb derer der Motor für konstanten Drehmomentbetrieb und nicht für konstante Leistung ausgelegt ist. Unterhalb von 1.500 U/min bleibt das Drehmoment auf seinem Nennwert, aber die Ausgangsleistung nimmt proportional zur Drehzahl ab.

Dieser Bereich wird für Niederdrehzahl-Drehoperationen, Gewindeschneiden und starre Gewindeschneidzyklen verwendet, bei denen das Drehmoment und nicht die Leistung der bestimmende Parameter ist.

Von 1.500 U/min bis 10.000 U/min arbeitet der Motor in seiner Konstantleistungszone — der Spindelverstärker sorgt für Feldabschwächung, wenn die Drehzahl über die Basisdrehzahl steigt, und hält die Nennleistung über den gesamten Drehzahlbereich aufrecht.

Bei 10.000 U/min erreicht der Motor seine maximale Betriebsdrehzahl, die die Oberflächengeschwindigkeitsanforderungen von Hochgeschwindigkeitsbearbeitungsstrategien auf Aluminium, Messing und anderen Nichteisenwerkstoffen mit Werkzeugen mit kleinem Durchmesser unterstützt.

Der an dieser Motorenfamilie angebrachte MZi-Sensor liefert die Drehzahl- und Positionsrückmeldung, die der Spindelverstärker zur Regelung der Drehzahl und zur Unterstützung von Orientiert-Stopp- und C-Achsen-Funktionen (Konturachse) verwendet.

Orientiert-Stopp ist die Funktion, die die Spindel in einer definierten Winkelposition für Werkzeugwechsel und Werkstückbeladung arretiert; die C-Achse wandelt die Spindel in eine gesteuerte Positionierachse für Fräsinterpolation und komplexe Dreh-Fräszyklen auf multifunktionalen Plattformen um.

Kühlung durch Heckabsaugung

Die Kühlung durch Heckabsaugung saugt Luft durch den Motorkörper und leitet sie nach hinten ab — weg vom Spindelnasenende und der Arbeitszone. Bei einer flanschmontierten Innenmotor-Installation sitzt der Motor im Gehäuse des Spindelkopfes, und die Führung der Kühlluft ist Teil des Designs des Spindelkopfes.

Die Heckabsaugung leitet die vom Motor erzeugte Wärme vom Spindellagerbereich weg und durch nach hinten gerichtete Kanäle aus der Maschine ab, wodurch thermische Gradienten über die Spindelmontage verhindert werden, die die Lager-Vorspannung und die Maßhaltigkeit während langer Schneidvorgänge beeinträchtigen könnten.

Für die Spindelgenauigkeit ist die thermische Stabilität genauso wichtig wie die Drehzahl- und Drehmomentcharakteristik des Motors.

Ein Motor, der Wärme zu den Spindellagern leitet, verursacht eine differenzielle Wärmeausdehnung, die die Spindelmittellinie während des Aufwärmens verschiebt — ein Problem, das sich als Maßdrift bei Werkstücken zeigt, die kalt im Vergleich zu warm gemessen werden. Die Heckabsaugung löst dieses Problem systematisch auf Designebene.

Kompatibilität mit Antrieb und Verstärker

Der A06B-1404-B100 ist für die Verwendung mit den Spindelverstärkern der Fanuc Alpha i Serie ausgelegt. Die früheren Verstärker der Serien 6141 und 6142 sowie die späteren der Serie 6220 sind mit der Motorenfamilie AII2/10000 kompatibel.

Der Motor lässt sich mit Fanuc CNC-Plattformen integrieren, einschließlich der Serien 0i-C, 0i-D und 30i/31i/32i (3xi Serie).

Der Spindelverstärker muss mit dem korrekten Motortyp-Code für den AII2/10000 parametriert werden, bevor die Spindel in Betrieb genommen wird, und das MZi-Sensor-Kabel muss korrekt verlegt und angeschlossen sein, damit die Drehzahlrückmeldung und die Orientiert-Stopp-Funktionen funktionieren.

FAQ

F1: Was ist der Unterschied zwischen den Varianten A06B-1404-B100 (IM) und A06B-1404-B103 (SLK)?

Beide sind AII2/10000 Alpha i Spindelmotoren mit der gleichen elektrischen Spezifikation — 2,2 kW S1 / 3,7 kW S2-S3, 1.500–10.000 U/min, 110–220 VAC. Der B100 ist die Innenmotor-Variante (IM): keine überstehende Welle, konzipiert für die direkte Integration in eine Spindelkopfmontage, bei der der Rotor auf die eigene Spindelwelle der Maschine montiert wird.

Der B103 ist die Gleitwellen-Variante (SLK): Er hat eine glatte Ausgangswelle für Riemenantrieb oder Direktkupplungsanordnungen an eine separate Spindel. Die beiden Varianten erfordern grundlegend unterschiedliche Maschinendesigns und sind ohne wesentliche mechanische Modifikationen nicht austauschbar.

F2: Was bedeutet die S1 / S2 / S3 Leistungsbewertung für den täglichen Maschineneinsatz?

S1 (2,2 kW) ist die Dauerleistung — kontinuierliches Schneiden bei diesem Leistungsniveau. S2 und S3 (3,7 kW) sind intermittierende Bewertungen, die während Betriebszyklen mit Phasen geringerer Leistung zwischen schweren Schnitten verwendet werden.

Die meisten CNC-Produktionsbearbeitungen beinhalten zyklische Belastungen, so dass der Motor während der Schneidphasen typischer Spindelzyklen effektiv 3,7 kW liefert. Das Überschreiten der kontinuierlichen S1-Bewertung für längere Zeiträume über die S2/S3-Zeitdefinitionen hinaus führt zu einer thermischen Überlastung des Motors, die der Verstärker überwacht und vor der er schützt.

F3: Welcher Fanuc Spindelverstärker ist mit dem A06B-1404-B100 kompatibel?

Der AII2/10000 ist kompatibel mit Fanuc Alpha i Spindelverstärkern, einschließlich der Serien 6141/6142 und der späteren Serie 6220. Er lässt sich mit Fanuc CNC-Steuerungen integrieren, einschließlich der Serien 0i-C, 0i-D und 3xi (30i/31i/32i).

Der Verstärker muss vor dem Betrieb der Spindel den korrekten Spindelmotor-Typ-Parameter für den AII2/10000 tragen. Das MZi-Sensor-Kabel muss ebenfalls korrekt angeschlossen sein und die Sensor-Schnittstelle in den Antriebsparametern aktiviert sein, damit Orientiert-Stopp und Spindeldrehzahlrückmeldung funktionieren.

F4: Welche Wartung ist erforderlich, wenn ein IM-Spindelmotor an einer CNC-Maschine ausfällt?

Im Gegensatz zu einem Riemenantriebsmotor, der abgeschraubt und vor Ort ausgetauscht werden kann, erfordert eine Reparatur eines Innenmotors die Demontage des Spindelkopfes. Der Stator ist in der Bohrung des Spindelkopfes untergebracht und der Rotor ist auf der Spindelwelle montiert — beide müssen mit geeigneten Vorrichtungen extrahiert werden, um Schäden an Welle und Lager zu vermeiden.

Der Austausch der Spindellager wird in der Regel gleichzeitig durchgeführt, da die Baugruppe geöffnet wird.

Dies ist eine Spezialarbeit: Spindelrundlauf, Lager-Vorspannung und Wellenausrichtung müssen vor der Wiederinbetriebnahme der Spindel wieder auf die ursprüngliche Spezifikation eingestellt werden. Spezialisierte Spindelreparaturwerkstätten mit geeigneten Vorrichtungen und Prüfgeräten sind der richtige Service-Weg für IM-Motoren.

F5: Was sind die wichtigsten Prüfungen bei der Bewertung eines gebrauchten A06B-1404-B100?

Bei einer demontierten IM-Motorbaugruppe prüfen Sie die Rotoroberfläche auf Riefen, Korrosion oder Exzentrizität, die bei der Inspektion sichtbar sind.

Messen Sie den Wicklungswiderstand zwischen den Phasen auf Gleichmäßigkeit und überprüfen Sie den Isolationswiderstand gegen Erde — sowohl die Phasen- als auch die Erdungsmessung sind wichtig für einen Motor, der möglicherweise Kühlmittelkontamination im Spindelkopf erfahren hat. Prüfen Sie den MZi-Sensor und seine Kabeldurchführung auf Beschädigungen.

Prüfen Sie, ob sich der Rotor innerhalb der Statorbohrung frei dreht und einen gleichmäßigen radialen Abstand während der Drehung aufweist.

Ein Prüfstandslauf des Motors bei inkrementellen Drehzahlen bis zur Nennleistung mit Stromüberwachung des Spindelverstärkers ist die korrekte Überprüfung vor der Installation, bevor der Motor für den Produktionsbetrieb wieder in einen Spindelkopf eingebaut wird.
