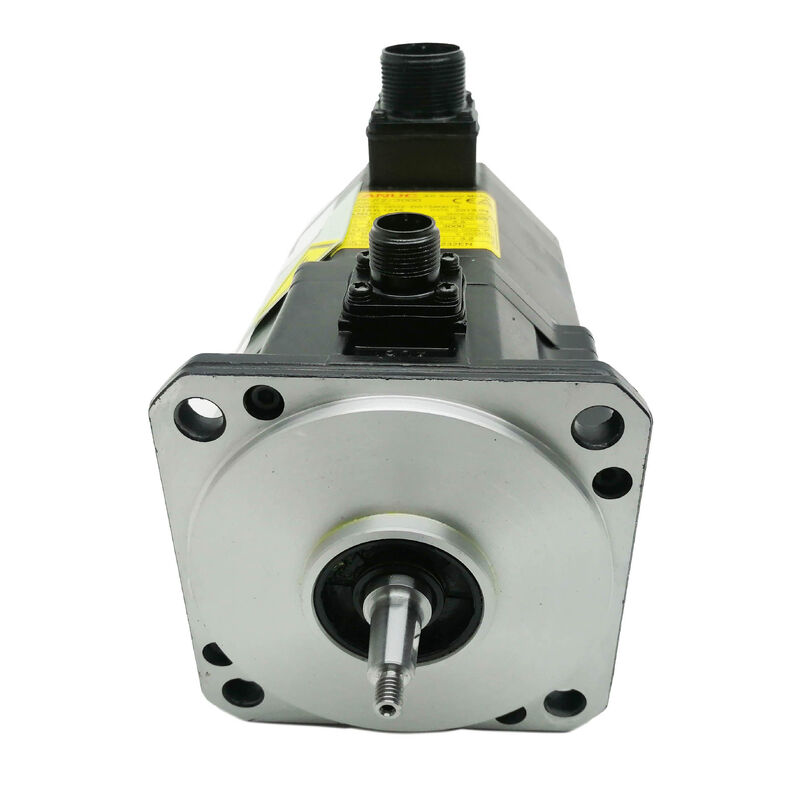

A06B-0075-B303 Fanuc Wechselstromservomotor A06B0075B303 AO6B-OO75-B3O3

Fanuc A06B-0075-B303 | Beta i Serie AC-Servomotor BiS8/3000 — 1,2 kW, Konischer Schaft, 24V Bremse, B128iA Encoder

Teilenummer: A06B-0075-B303

Serie: Beta i (βi) AC-Servomotor

Modell: BiS 8 / 3000

Konfiguration: Konischer Schaft mit Keilnut, 24V DC Bremse, B128iA Inkremental-Encoder, IP65

Status: Vom Hersteller eingestellt — Überholte & Gebrauchtware verfügbar

Zustand: Überholt / Gebraucht

Übersicht

Der Fanuc A06B-0075-B303 ist ein kompakter, voll ausgestatteter AC-Servomotor aus der Fanuc Beta i Serie — Modell BiS8/3000 —, der drei Konfigurationsoptionen kombiniert, die genau definieren, wo und wie er arbeitet: ein konischer Schaft mit Keilnut für präzise mechanische Kopplung, eine 24V DC Federdruckbremse für ausfallsichere Positionierung und der B128iA Encoder für inkrementelles Feedback.

Ausgelegt für 1,2 kW Dauerleistung mit 7 Nm Stillstandsdrehmoment, läuft mit maximal 3.000 U/min von einer 153V Dreiphasenversorgung bei 133Hz und 4,9A. Dies ist ein gut ausgestatteter kompakter Servo für die Sekundär- und Hilfsachsen von CNC-Werkzeugmaschinen und industriellen Automatisierungsgeräten.

Die Beta i Serie nimmt einen besonderen Platz in der Produktarchitektur von Fanuc ein — konzipiert für die Achsen mit geringerer Leistung von CNC-Systemen, bei denen die volle ALPHA-Serienfähigkeit nicht erforderlich ist, aber zuverlässige Bewegungssteuerung, präzises Feedback und angemessener Umweltschutz nicht verhandelbar sind.

Der BiS8/3000 mit 7 Nm und 1,2 kW war eine Standardkonfiguration für Rundtische der vierten Achse, Werkzeugmagazinantriebe, Reitstockachsen und kompakte Positioniermechanismen, die tausende Male pro Schicht zyklisch arbeiten und bei jedem Haltepunkt wiederholbare, präzise Positionierung mit mechanischer Sicherheit liefern müssen.

Wichtige Spezifikationen

Der BiS8/3000 — Kompaktes Drehmoment für Hochzyklusachsen

Die Bezeichnung BiS8 ordnet diesen Motor der 8 Nm Stillstandsdrehmoment-Klasse der Beta i Serie zu — eine Klasse, die für Hilfs- und Sekundärachsen konzipiert ist, bei denen die mechanische Last moderat ist, aber die Bewegungszyklusrate hoch ist und die Positioniergenauigkeit über tausende von Zyklen pro Schicht konstant sein muss.

Die 3.000 U/min Obergrenze bietet den Geschwindigkeitsbereich, der für ausreichende Eilgangbewegungen durch typische Kugelgewindetriebe oder Getriebeanordnungen an kompakten Mechanismen erforderlich ist, während die Dauerleistung von 1,2 kW die anhaltende Leistungsanforderung der normalen Betriebslast abdeckt, ohne den Motor an seine thermische Grenze zu bringen.

Bei 4,9 A Nennstrom stellt dieser Motor geringe Anforderungen an das Beta i Servo-Verstärkermodul, das ihn antreibt.

Das Beta i System wurde von Fanuc als kostengünstige, platzsparende Servoarchitektur für Achsen entwickelt, die nicht die volle Leistungshülle der ALPHA-Serie benötigen — geringerer Strom, kleinerer Verstärker-Fußabdruck und angemessene Integration für die CNC-Systeme, die diese Motorenfamilie bedient.

Das 8-polige elektromagnetische Design bei 133 Hz und 153 V spiegelt die elektrische Geometrie der BiS-Serie in dieser Geschwindigkeits- und Drehmomentklasse wider.

Die Nenndrehzahl von 2.000 U/min neben den 3.000 U/min Maximaldrehzahl ist erwähnenswert.

Der Motor arbeitet im Dauerbetrieb innerhalb des Bereichs von 0–2.000 U/min; darüber tritt er in den Feldabschwächungsbereich in Richtung der 3.000 U/min Obergrenze ein.

Für Anwendungen, die den Großteil ihrer Zykluszeit bei moderater Geschwindigkeit mit gelegentlichen schnelleren Fahrten verbringen, ist dies ein normales und angemessenes Betriebsprofil.

Konischer Schaft mit Keilnut — Mechanische Sicherheit an der Kopplungsschnittstelle

Der konische Schaft mit Keilnut am A06B-0075-B303 ist die mechanische Konfiguration, die definiert, wie dieser Motor das Drehmoment auf den angetriebenen Mechanismus überträgt — und wie er bei der Beschaffung eines Ersatzteils übereinstimmen muss. Der Konus erzeugt eine selbstzentrierende Presspassung: Wenn die Kupplungsnabe oder die angetriebene Komponente auf den Schaft gezogen wird, sitzt sie geometrisch konzentrisch, wodurch die kleinen Exzentrizitäten eliminiert werden, die sich bei reinen Klemmverbindungen mit geradem Schaft über Jahre hinweg durch thermische Zyklen und Vibrationen ansammeln können.

Die Keilnut fügt die zweite kritische Funktion hinzu: eine positive Drehverbindung.

Mit einem richtig sitzenden Keil kann die Nabe unabhängig von der Drehmomentbelastung, der Häufigkeit von Richtungswechseln oder den Stoßkräften, die beim Beschleunigen schwerer Mechanismen entstehen, nicht auf dem Schaft rotieren.

Bei einem Motor, der einen Rundtisch der vierten Achse oder ein Werkzeugmagazinkarussell antreibt, das tausende von Operationen pro Tag durchläuft, ist ein Kupplungsschlupf ein Fehlerfall, der nicht auftreten darf — die Kombination aus Konus und Keil stellt sicher, dass dies nicht geschieht.

Die praktische Auswirkung für den Ersatzteilkauf ist präzise: Der Ersatzmotor muss die gleiche Konusgeometrie und Keilnutspezifikation aufweisen. Ein Motor mit geradem Schaft kann nicht in eine konisch gebohrte Kupplungsnabe eingebaut werden, ohne die Nabe zu ersetzen oder neu zu bohren.

Die B303-Teilenummer-Ergänzung bestätigt die Kombination aus Konuswelle und Bremse — jeder Motoraustausch muss diese beiden mechanischen Merkmale erfüllen.

24V DC Bremse — Ausfallsichere Halterung bei jedem Stromzyklus

Die in den A06B-0075-B303 integrierte 24V Federdruck-Elektromagnetbremse ist eine Haltevorrichtung, keine Betriebsbremse. Der Unterschied ist wichtig: Die Feder legt die Bremse mechanisch ein, sobald 24V DC von der Spule fehlen — sei es, weil die Maschine absichtlich ausgeschaltet wurde, weil ein Not-Aus ausgelöst wurde oder weil die Stromversorgung unerwartet ausgefallen ist.

Der Servoantrieb löst die Bremse durch Anlegen von 24V, bevor eine Bewegung befohlen wird, und legt sie wieder ein, nachdem die Achse gestoppt und der Servo deaktiviert wurde.

Diese ausfallsichere Logik macht die 24V Bremse zur richtigen Spezifikation für jede Achse, bei der unkontrollierte Bewegungen durch Schwerkraft oder Restmechanikbelastung ein Risiko darstellen.

Bei einem vertikalen Tisch, einer kippbaren Rundachse oder jedem Mechanismus, bei dem die angetriebene Last nicht selbsthemmend durch das Getriebe ist, sorgt die Bremse für mechanische Positionsstabilität, wenn der Motor nicht aktiv gesteuert wird — unabhängig davon, was der Servoantrieb tut.

Die 24V Versorgungsspannung ist der kritische Installationsparameter. Dieser Motor verwendet 24V DC — nicht 90V, die bei Bremsen von ALPHA-Serienmotoren in größeren Leistungsklassen verwendet werden. Das Anlegen von 24V DC an eine 90V-Bremsspule führt zu einem teilweisen Eingriff, der die Bremse und den Motor beschädigt.

Die 24V Spezifikation muss an der Bremsenstromversorgung der Maschine vor der Inbetriebnahme einer Ersatz-Einheit an dieser Stelle bestätigt werden.

B128iA Encoder — Inkrementelles Feedback bei 128.000 ppr

Der B128iA ist Fanucs 128.000 Pulse-pro-Umdrehung Inkremental-Encoder für die Beta i Serie — er liefert Positions- und Geschwindigkeitsfeedback über die serielle Encoder-Schnittstelle des Beta i Servo-Verstärkers. Bei einer maximalen Geschwindigkeit von 3.000 U/min erzeugt der Encoder 6,4 Millionen Pulse pro Sekunde, was dem Antrieb eine ausreichende Feedbackdichte verleiht, um eine gleichmäßige Geschwindigkeitsregelung und eine präzise Positionierungsgenauigkeit über den gesamten Betriebsbereich aufrechtzuerhalten.

Der inkrementelle Betrieb erfordert bei jedem Maschinenstart eine Referenzfahrt, um die absolute Achsposition wiederherzustellen — die CNC fährt die Achse zu ihrer Referenzposition, liest den Encoder-Marker und setzt den Positionszähler von diesem Bezugspunkt aus.

Bei Hilfs- und Sekundärachsen, die typisch für den BiS8/3000 sind, ist die Referenzfahrt eine kurze und routinemäßige Prozedur, die schnell abgeschlossen wird und ohne Zwischenfälle abläuft, wenn sowohl der Encoder als auch der Referenzpositionschalter in gutem Zustand sind.

Bei gebrauchten Motoren sind der B128iA Encoder-Anschluss und die Kabeldurchführung die ersten zu inspizierenden Komponenten.

Feuchtigkeitseintritt am Anschluss, Korrosion der Pins durch längere Einwirkung der Luftfeuchtigkeit in der Maschinenumgebung und Kabelschäden an der Zugentlastung sind die häufigsten Encoder-bezogenen Servicebefunde — und sie führen zu Achspositionierungsfehlern, Encoder-Alarmcodes oder Geschwindigkeitsinstabilität, die als Verstärkerfehler fehlinterpretiert werden können, bevor der Encoder als Ursache bestätigt wird.

FAQ

F1: Was ist der Hauptunterschied zwischen den Varianten B303 und B203 des BiS8/3000?

Beide verfügen über einen konischen Schaft, eine 24V Bremse und einen B128iA Encoder innerhalb der gleichen elektrischen Spezifikation von 1,2 kW / 7 Nm / 3.000 U/min. Der B203 hat einen geraden Schaft mit Keilnut anstelle des Konus des B303. An der Kopplungsschnittstelle sind diese mechanisch inkompatibel — eine konisch gebohrte Nabe nimmt keinen Motor mit geradem Schaft auf, ohne neu gebohrt zu werden.

Beim Austausch des B303 muss die Konuswellenspezifikation übereinstimmen; die Montage eines B203 erfordert die Modifizierung oder den Austausch der Kupplungsnabe der Maschine.

F2: Die Bremse ist als 24V DC angegeben — warum ist diese Spannung so wichtig?

Größere Fanuc ALPHA-Serienmotoren verwenden 90V Federdruckbremsen. Wenn eine 24V Spule 24V erhält, löst sie sauber aus; wenn sie 90V erhält, brennt sie sofort durch. Umgekehrt liefert eine 90V Spule, die nur 24V erhält, einen teilweisen Eingriff — die Feder wird nicht vollständig überwunden und der Motor läuft mit mechanischem Widerstand, erzeugt Wärme und verursacht vorzeitigen Bremsverschleiß. Bestätigen Sie vor jeder Installation die Bremsenstromversorgungsspannung der Maschine am Anschluss mit der 24V Spezifikation des B303.

Dies dauert zwei Minuten mit einem Voltmeter und verhindert einen Bremsausfall, dessen Diagnose im Nachhinein sowohl teuer als auch zeitaufwendig ist.

F3: Welcher Beta i Servo-Verstärker ist mit dem A06B-0075-B303 kompatibel?

Der BiS8/3000 benötigt einen Fanuc Beta i Serie Servo-Verstärker — βiSVSP oder gleichwertig —, der für die 4,9A Dauerstromklasse ausgelegt und mit der B128iA Encoder-Schnittstelle kompatibel ist. Der Verstärker muss vor dem Achsbetrieb mit dem Motortypcode für den BiS8/3000 parametriert werden.

Bei Maschinen, bei denen der Antrieb seit der ursprünglichen Fertigung aufgerüstet oder ersetzt wurde, bestätigen Sie, dass die installierte Verstärkergeneration das Beta i B128iA Encoder-Protokoll unterstützt — die Kompatibilität der Encoder-Schnittstelle muss vor der Inbetriebnahme überprüft werden.

F4: Ist der B128iA Encoder absolut oder inkrementell, und was bedeutet das beim Maschinenstart?

Der B128iA ist ein inkrementeller Encoder — er behält die Position bei Stromunterbrechungen nicht bei. Bei jedem Maschinenstart muss die CNC eine Referenzfahrt durchführen, um die absolute Position dieser Achse zu ermitteln, bevor eine Produktionsbewegung befohlen wird.

Bei den meisten Hilfsachsen, die den BiS8/3000 verwenden, ist dies ein kurzer und routinemäßiger Prozess. Für Anwendungen, bei denen die Eliminierung von Referenzfahrverzögerungen Priorität hat, wären die absoluten Encoder-Varianten innerhalb der BiS8/3000-Familie (B128iA-Ergänzung ersetzt durch eine absolute Encoder-Ergänzung) die richtige Spezifikation — diese erfordern jedoch entsprechende Parameteränderungen im Servo-Verstärker.

F5: Was sind die wichtigsten Inspektionsschritte für einen gebrauchten A06B-0075-B303?

Testen Sie die Bremse zuerst und gründlich: Legen Sie 24V DC an und verifizieren Sie, dass sich die Welle völlig frei und ohne mechanischen Widerstand dreht, entfernen Sie dann die Stromversorgung und bestätigen Sie, dass die Welle fest und ohne Kriechen unter moderatem Handdrehmoment blockiert.

Eine Bremse, die teilweise löst oder nicht hält, muss gewartet werden, bevor sie an einer Achse installiert wird, bei der die mechanische Positionsstabilität eine Sicherheits- oder Qualitätsanforderung darstellt. Inspizieren Sie dann die Oberfläche des Konuswellens auf Riefen, Fressspuren oder Stoßschäden — Schäden an der Konusoberfläche können nicht vor Ort behoben werden.

Prüfen Sie die Keilnut auf Fressspuren an den Keilkontaktflächen. Inspizieren Sie den B128iA Encoder-Anschluss auf korrodierte Pins und die Kabeldurchführung auf Beschädigungen. Messen Sie den Dreiphasenwickelwiderstand auf Phasenbalance und verifizieren Sie den Isolationswiderstand gegen Erde. Ein Probelauf auf dem Prüfstand mit Encoder-Signalverifizierung an einem Beta i Antrieb vervollständigt die Beurteilung vor der Installation.
