FANUC A06B-0034-B577 | Beta B6/2000 AC-Servomotor — Konischer Schaft / i32b Encoder / 2000 U/min / IP67

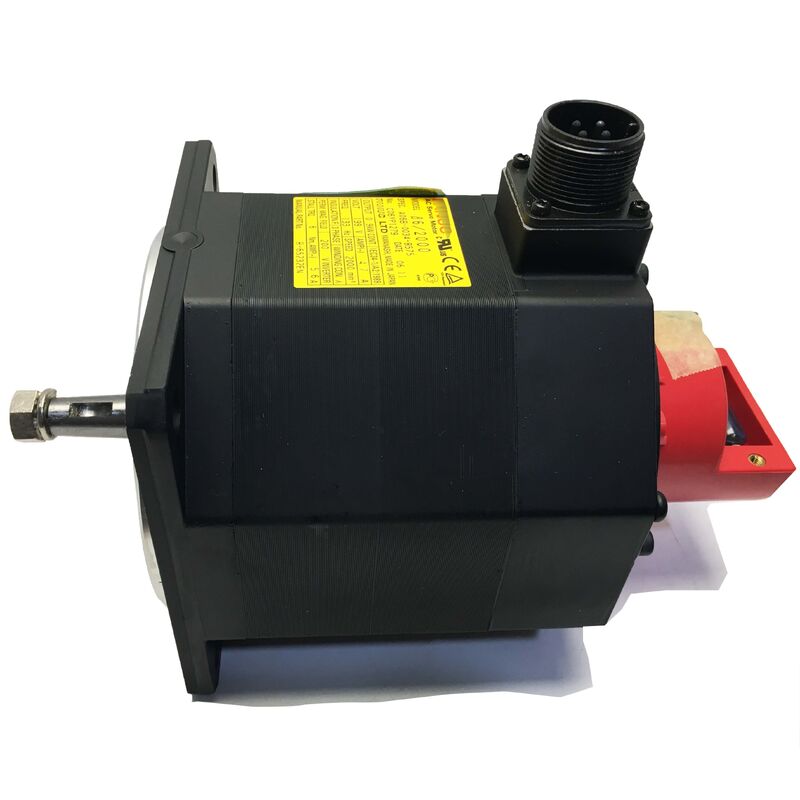

B6/2000 mit Konischem Schaft — Die B577-Konfiguration

Der A06B-0034-B577 ist FANUCs B6/2000 Servomotor in der Ausführung mit konischem Schaft und i32b-Encoder. Die Bezeichnung B6 kennzeichnet die Drehmomentklasse dieses mittelgroßen Beta-Motors. Mit 11,2 kg ist er ein physisch robuster Motor, der für CNC-Achsantriebe konzipiert ist, die echte Dauerlasten tragen und keine leichten Positionieraufgaben.

Der konische Schaft ist das bestimmende mechanische Merkmal dieser Variante. Die konische Geometrie zentriert die Kupplungsnabe selbst, wenn sie mit einer Zugschraube durch das Gewinde am Wellenende axial auf die Welle gezogen wird. Die Nabe sitzt bei jeder Installation und bei jeder nachfolgenden Wartungsentnahme und Wiederinstallation in derselben geometrischen Position — ohne manuelle Einstellung oder Ausrichtwerkzeuge. Diese Wiederholgenauigkeit bedeutet, dass die Achsleistung nach einem Motortausch ab dem Moment der Installation des neuen Motors vorhersehbar ist.

Mit einer maximalen Drehzahl von 2.000 U/min und einer elektrischen Spezifikation von 199 V/133 Hz arbeitet die B6/2000-Klasse am moderaten Ende des Beta-Motor-Bereichs. In FANUCs Servo-Architektur ist 199 V/133 Hz der Motoranschlusszustand, der vom Servo-Verstärker aus einem Standard-Dreiphasen-Netzanschluss von 200 V AC erzeugt wird — dies sind die Ausgangsparameter des Antriebs für diesen Motor, nicht die Netzspannung.

Installation der Nabe: Verwenden Sie das Gewindeloch am Wellenende und eine Zugschraube, um die Nabe axial auf den Konus zu ziehen. Niemals auf eine Welle mit Konus drücken oder hämmern. Stoßbelastungen übertragen sich direkt durch die Welle auf den i32b-Encoder und das hintere Lager

Wichtige Spezifikationen

i32b Encoder — Inkrementell, Referenzfahrt erforderlich

Der i32b ist ein inkrementeller Encoder, der 32 Signalperioden pro Umdrehung für Geschwindigkeits- und Positionsrückmeldung liefert. Der Servo-Verstärker verarbeitet diese Zählung zu einer höheren effektiven Auflösung für die Positionsregelung. Der inkrementelle Typ bedeutet, dass die Position durch Zählen von Impulsen von einem Referenzpunkt bei jedem Einschalten ermittelt wird — ein Referenzfahrzyklus ist erforderlich, bevor die Produktion beginnen kann. Wenn die Maschine beim Einschalten eine absolute Position ohne Referenzfahrt benötigt, ist die Beta-Motorvariante mit einem Absolutwertgeber die richtige Spezifikation

FAQ

F1: Was ist der Unterschied zwischen A06B-0034-B577 (konischer Schaft) und A06B-0034-B177 (gerader Schaft)?

Beides sind B6/2000 Motoren mit der gleichen elektrischen Spezifikation. Der B577 hat einen konischen Schaft; der B177 hat einen geraden Schaft mit Keilnut. Der Wellentyp bestimmt die Kupplungsschnittstelle — eine Nabe, die für einen Konus gebohrt ist, erfordert den B577; eine Nabe mit einer Keilnutbohrung erfordert den B177. Bestätigen Sie die vorhandene Kupplungshardware vor der Bestellung.

F2: Die Maschine benötigt bei jedem Einschalten eine Referenzfahrt. Liegt das am i32b-Encoder?

Ja. Der i32b ist ein inkrementeller Encoder — er ermittelt die Position durch Zählen von einem Referenzpunkt bei jedem Einschalten. Eine Referenzfahrt ist jedes Mal erforderlich, wenn die Maschine eingeschaltet wird, bevor die Produktion beginnt. Dies ist das erwartete normale Verhalten für Maschinen, die Beta-Motoren mit inkrementellem Encoder verwenden. Für absolute Positionen ohne Referenzfahrt ist eine Motorvariante mit Absolutwertgeber erforderlich.

F3: Wie wird die Nabe mit konischem Schaft korrekt installiert?

Verwenden Sie das Gewindeloch am Wellenende des Motors mit einer Zugschraube (Mutter + Unterlegscheibe), um die Nabe axial auf den Konus zu ziehen. Niemals drücken oder hämmern — Stoßkräfte auf einen konischen Schaft übertragen sich direkt auf die Encoder-Scheibe und das hintere Lager und verursachen Schäden, die typischerweise Wochen später als intermittierende Encoder-Alarme unter Vibration auftreten und nicht sofort bei der Installation.

F4: Nach dem Austausch gegen A06B-0034-B577 zeigt die Achse einen Folgeschrittfehler an. Was sollte überprüft werden?

Überprüfen Sie, ob der Motortyp-Parameter des Servo-Verstärkers mit der B6/2000-Spezifikation übereinstimmt — ein Parameter-Mismatch führt zu einem anhaltenden Folgeschrittfehler. Stellen Sie außerdem sicher, dass das Encoder-Kabel am Feedback-Anschluss des Verstärkers vollständig sitzt und dass die Kabelabschirmung am Verstärkerende korrekt geerdet ist. Eine Fehlausrichtung der konischen Welle nach der Installation erhöht die mechanische Reibung, was den Folgeschrittfehler erhöht und vor der Einstellung der Servo-Gains überprüft werden sollte.

F5: Welche Servo-Verstärker sind mit dem A06B-0034-B577 kompatibel?

Der B6/2000 wird mit Servo-Verstärkern der FANUC Beta SVU- und SVM-Serie aus der Beta-Motor-kompatiblen Familie kombiniert. Das spezifische Verstärkermodell hängt von der Achsanzahl und Konfiguration des Antriebssystems ab. Stellen Sie sicher, dass der Nennstrom des Verstärkers den Nennstrom des B6/2000-Motors abdeckt, bevor Sie ihn einbauen.
