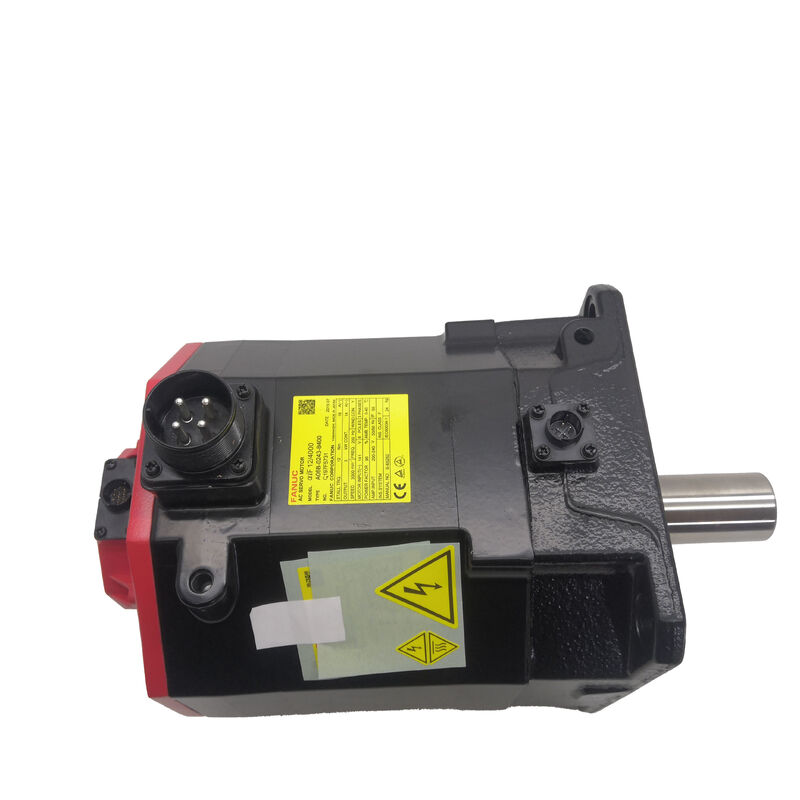

FANUC A06B-0243-B400 | Alpha iF 12/4000 AC-Servomotor — 2,5 kW / 12 Nm / 24VDC Bremse / Glatte Welle

AiF 12/4000 — Wo 12 Nm und 3000 U/min aufeinandertreffen

Der A06B-0243-B400 ist der AiF 12/4000 Servomotor von FANUC — 12 Nm Stillstandsdrehmoment bei bis zu 3.000 U/min, 2,5 kW Leistung. Die AiF-Bezeichnung kennzeichnet die Alpha iF (Flanschmontage)-Serie — die Motorenfamilie, die auf die Alpha i Servo-Verstärkerarchitektur von FANUC abgestimmt ist und in der CNC-Plattformgeneration 16i/18i/21i und 0i verwendet wird.

Bei 12 Nm Stillstandsdrehmoment bewältigt dieser Motor die Art von Servoachsen, die echte anhaltende Drehmomentfähigkeit benötigen: CNC-Drehbankrevolverantriebe, Z-Achsen-Vorschübe von Vertikalbearbeitungszentren, Drehtischantriebe und Vorschubachsen von Pressen und Stanzmaschinen, bei denen sowohl moderate Geschwindigkeit als auch echte Drehmomentautorität erforderlich sind. Die maximale Drehzahl von 3.000 U/min und die Leistung von 2,5 kW ordnen ihn in den mittleren Bereich der AiF-Familie ein.

Die 24V DC-Bremse ist eine wichtige Spezifikation dieser Variante. Bestätigen Sie anhand des Etiketts des installierten Motors, ob die Bremse federbelastet ist (standardmäßig beim Ausschalten eingerückt — Standard für vertikale Achsen) oder vom Typ "erregt zum Lösen" ist. Für vertikale Achsen und schwerkraftbelastete Mechanismen ist die federbelastete Bremse der richtige Typ. Die B400-Endung bestätigt die Konfiguration mit glatter Welle, Bremse und A1000-Encoder dieser Variante innerhalb der A06B-0243-Serie.

A1000 / AiA1000 Encoder — Inkrementelles Feedback

Der A1000/AiA1000 Pulsecoder ist ein inkrementeller Encoder-Typ. Bei jedem Einschalten der Maschine ist ein Referenzrücklaufzyklus erforderlich, um die Achsenposition vor Produktionsbeginn zu referenzieren. Die CNC kann die Achse erst in bekannter Position nutzen, wenn dieser Referenzfahrzyklus abgeschlossen ist.

Für Maschinen, die beim Einschalten eine absolute Position ohne Referenzfahrzyklus benötigen, ist die Variante mit einem absoluten Pulsecoder in der A06B-0243-Serie die richtige Spezifikation. Bestätigen Sie den Encoder-Typ des installierten Motors auf dem Typenschild, bevor Sie bestellen.

Schlüsselspezifikationen

Glatte Welle — Kupplungskompatibilität

Die glatte Welle des B400 passt zu Reibspannkupplungsnaben. Überprüfen Sie den Bohrungsdurchmesser der vorhandenen Kupplungsnabe vor dem Einbau auf Übereinstimmung mit dem Wellendurchmesser des Motors. Die glatte Welle benötigt keine Keilnut, es sei denn, die Kupplung ist für eine Keilnut-Schnittstelle ausgelegt. Für Hochdrehmomentanwendungen mit häufigen Umkehrungen, bei denen Kupplungsrutschen ein Problem darstellt, bietet eine Kupplung, die sowohl eine Bohrungsklemmung als auch eine Stellschraube verwendet, eine bessere Langzeitfixierung als eine reine Reibungsbohrung allein.

FAQ

F1: Welche Servo-Verstärker sind mit dem A06B-0243-B400 kompatibel?

Der AiF 12/4000 passt zu FANUC Alpha i SVM Servo-Verstärkermodulen der Serie A06B-6114. Die spezifische SVM-Variante hängt von der Achsenanzahlkonfiguration des Antriebssystems ab. Stellen Sie sicher, dass der Nennstrom des Verstärkers den Nennstrom von 7 A des Motors abdeckt. Überprüfen Sie, ob der Verstärker die inkrementelle Encoder-Schnittstelle A1000/AiA1000 unterstützt.

F2: Die Maschine benötigt bei jedem Einschalten einen Referenzfahrzyklus. Liegt das am A1000-Encoder?

Ja. Der A1000 ist inkrementell — er ermittelt die Position durch Zählen von Impulsen von einem Referenzpunkt bei jedem Einschalten. Ein Referenzfahrzyklus ist erforderlich, bevor die Achse in bekannter Position nutzbar ist. Wenn die Anwendung eine absolute Position ohne Referenzfahrt erfordert, geben Sie die A06B-0243-Variante mit einem absoluten Pulsecoder (andere B-Endung) an.

F3: Die 24V-Bremse löst nicht aus, wenn der Antrieb eingeschaltet ist. 24V am Motorstecker bestätigt. Was sollte überprüft werden?

Bei bestätigten 24V am Stecker messen Sie den Widerstand der Bremsspule (24V getrennt). Eine intakte Spule bei einem Motor dieser Größe liegt typischerweise im Bereich von 20–60 Ω. Ein offener Stromkreis bestätigt eine defekte Spule. Wenn der Widerstand im Bereich liegt, prüfen Sie auf mechanisches Klemmen — Verunreinigungen zwischen Bremsscheibe und Reibflächen können das Lösen verhindern, auch bei korrektem Spulenstrom.

F4: Nach dem Austausch gegen A06B-0243-B400 ist der Achsen-Folgefehler größer als zuvor. Was sollte untersucht werden?

Überprüfen Sie, ob der Motortyp-Parameter des Servo-Verstärkers mit der AiF 12/4000-Spezifikation übereinstimmt — ein Parameter-Mismatch führt zu einem konstanten Folgefehler. Überprüfen Sie auch, ob das Encoder-Kabel am Feedback-Anschluss des Verstärkers vollständig sitzt und ob die Kabelabschirmung korrekt geerdet ist. Mechanische Kupplungsfehlausrichtung nach dem Motoraustausch führt zu erhöhter Reibung, die den Folgefehler erhöht und vor der Einstellung der Servo-Gains überprüft werden sollte.

F5: Woher stammt der A06B-0243-B400?

Über den FANUC Alpha iF Serie Motor-Aftermarket — neue Überbestände, getestete generalüberholte und Motor-Reparaturservices. Bestätigen Sie die B400-Endung (glatte Welle, 24V-Bremse, A1000/AiA1000-Encoder) auf dem Typenschild des installierten Motors, bevor Sie bestellen. Die Bremsfunktion und der Encoderbetrieb sollten beide bei der Abnahmeprüfung für jede Austausch-Einheit verifiziert werden.
