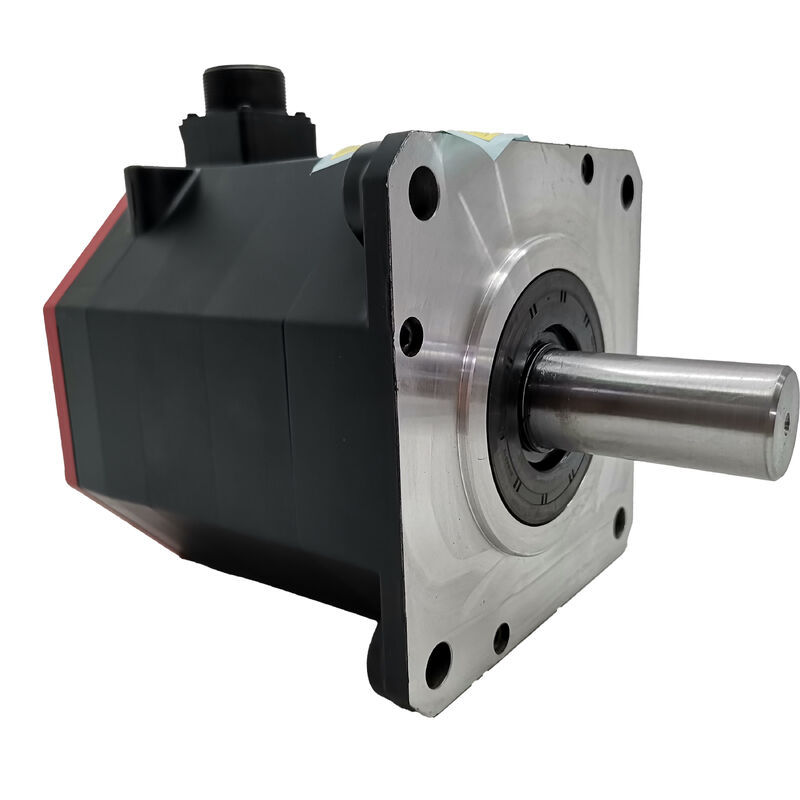

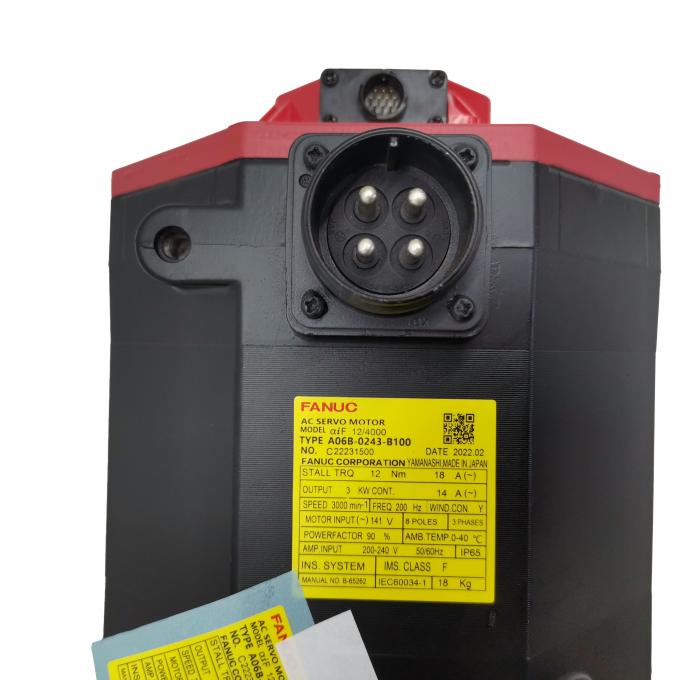

Fanuc A06B-0243-B100 Wechselstromservomotor
αiF 12/3000, gerade Welle, A1000 absolut, ohne Bremse
Produktübersicht
Teilnummer:Einheitliche Datenbank
Auch gesucht:Die in Absatz 1 genannten Bedingungen gelten für die in Absatz 1 genannten Verfahren.
Fahrzeugmodell:αiF 12/3000
Klassifizierung:Fanuc Alpha iF-Servomotor der Reihe AC Brushless -- 12 Nm Stalldrehmoment, 3,0 kW, 3.000 U/min, gerade glatte Welle, keine Bremse, Alpha i A1000 Absolute Puls-Coder, IP65
Technische Spezifikation
| Teilnummer | Einheitliche Datenbank |
| Motormodell | αiF 12/3000 |
| Nettogewicht | 420,6 lbs (~ 19,3 kg) |
| Stalldrehmoment | 12 Nm |
| Nennleistung | 3.0 kW |
| Höchstgeschwindigkeit | 3,000 U/min |
| Eingangsspannung | 200-240 V Wechselstrom |
| Häufigkeit | 50/60 Hz |
| Phasen | 3 Phasen |
| Nennstrom | 14 A |
| Pulskoder | Alpha i A1000 (seriale Absolute) |
| Auflösung des Encoders | 1,000,000 Impulse/Umsatz |
| Typ der Welle | Gerade glatt (SLK - ohne Schlüsselweg) |
| Elektromagnetische Bremse | Keine |
| Schutzbewertung | IP65 |
| Isolationsklasse | Klasse F |
| Betriebstemperatur | 0°C bis +40°C |
| Kompatible Verstärker | Servoverstärker der Baureihe Fanuc αi (αiSV) |
| Kompatible Kontrollen | Fanuc-Baureihen 0i, 15i, 16i, 18i, 21i, 30i, 31i, 32i |
| Ursprung | Japan |
Zwölf Newton-Meter Der richtige Motor für Werkzeugmaschinen mit mittlerer Reichweite
Der A06B-0243-B100 nimmt die produktive Mittelschicht der αiF-Motorfamilie ein.12 Nm Dauerstalldrehmomentund3.0 kW Nennleistung, ist es perfekt für kleine bis mittlere CNC-Werkzeugmaschinen geeignet, bei denen die Achsbelastungen bequem innerhalb des fortgesetzten Drehmomentbudgets von 12 Nm liegen.
Die3Höchstgeschwindigkeitdie für diese Maschinenkategorie geeigneten schnellen Durchfahrgeschwindigkeiten ermöglicht, während die14A NennstromBei der Anlage ist die420,6 lb (19,3 kg), ist eine angemessene Hebestützung während der Installation und Wartung zu empfehlen.
Gerade glatte Welle ∙ Kupplung ohne Schlüsselanlage
DieGerade glatte Welle (SLK)Überträgt das Drehmoment ausschließlich durch Reibungsklemmkraft.Diese Konstruktion erfordert ordnungsgemäß spezifizierte Split-Hub-Klammerkopplungen oder hydraulische Ausdehnungsknotenpunkte, um das 12 Nm starke Drehmoment und die Spitzenbeschleunigungsbedürfnisse zu bewältigen.
Diese Konfiguration bietet eine einfache Hubentfernung mit Standardgetriebeziehern und bietet Wartungsvorteile in eingeschränkten Maschinenumgebungen.die Variante A06B-0243-B200 mit Schlüsseldurchgang ist erhältlich.
Keine Bremse Standardkonfiguration für horizontale Achsen
DieB100-Bezeichnungdie elektromagnetische Bremse, die für horizontale CNC-Zuführsachsen Standard ist, nicht angezeigt wird.Servo-Sperre des ServoverstärkersFunktionalität, bei der die Positionsschleife aktiv bleibt und der Encoder kontinuierlich Feedback liefert.
Diese Konfiguration eliminiert die Notwendigkeit von Bremsschaltungen, Relais und Timing-Logik, wodurch die Komplexität der Platten und die Anzahl der Komponenten reduziert werden.Die Bremsvarianten (B300 und B400) sind für vertikale Achsen reserviert, bei denen die Schwerkraft eine zusätzliche Haltesicherung erfordert..
A1000 Absolute Encoder Positionsaufbewahrung durch Stromzyklen
DieAlpha i A1000 serieller Absolute-Puls-Codermit 1,000Bei einer Umdrehung von mehreren Umdrehungen mit einer Leistung von mehr als 1000 Impulsen durch den Backup-Akkus des Fanuc αi-Servoverstärkers.
Dies eliminiert die täglichen Homing-Zyklen und ermöglicht eine sofortige Koordinatenverfügbarkeit beim Start und eine nahtlose Wiederherstellung von Halbprogrammstopp.Die hohe Auflösung ermöglicht eine außergewöhnliche Maßgenauigkeit und Oberflächenveredelung.
Instandhaltung der BatterieDie A1000 Backup-Batterie befindet sich im αiSV-Servoverstärker. Ersetzen Sie sie, wenn die Fanuc CNC einen Akku-Alarm auslädt, um ein mehrfaches Zurücksetzen des Zählers und eine erzwungene Achs-Neuausrichtung zu verhindern.
Referenz für die Konfiguration der Baureihe A06B-0243
| Teilnummer | Schacht | Schlüsselanlage | Bremse | Versiegelung |
| Die in Absatz 1 genannten Angaben sind zu beachten. | Verjüngung | - Ja, das ist es. | Keine | IP65 |
| Einheitliche Datenbank | Gerade glatt | - Nein. | Keine | IP65 |
| Die in Absatz 1 genannten Angaben sind zu beachten. | Gerade glatt | - Nein. | Keine | IP67 |
| Einheitliche Datenbank | Gerade. | - Ja, das ist es. | Keine | IP65 |
| Die in Absatz 1 genannten Angaben sind zu beachten. | Verjüngung | - Ja, das ist es. | 24V-Feder | IP65 |
| Die in Absatz 1 genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 geändert. | Gerade glatt | - Nein. | 24V-Feder | IP65 |
| Die in Absatz 1 genannten Angaben sind zu beachten. | Gerade glatt | - Nein. | Keine | IP65 (i1000-Codierer) |
Verstärker- und CNC-Kompatibilität
Die A06B-0243-B100 arbeitet mitServoverstärker der Baureihe Fanuc αi (αiSV)- speziell αiSV 40 oder αiSV 80 Module.Fanuc-Baureihen 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B und 32i.
Bei der Installation von Ersatzmotoren ist zu überprüfen, ob die CNC-Achsenparameter der Motortyp-Spezifikation αiF 12/3000 entsprechen, um instabiles Achsenverhalten oder Verstärkerfehler zu vermeiden.
Typische Anwendungen
- mit einer Leistung von mehr als 1000 W und einer Leistung von mehr als 1000 WX-, Y- und Z-Antriebe auf kompakten und mittelgroßen VMCs
- mit einer Leistung von mehr als 1000 W und mit einer Leistung von mehr als 1000 W- Z- und X-Achsen-Schienenantriebe
- Vorräter und Kompakte-Bearbeitungszentren¢ Produktionsmaschinen mit hohem Zyklus mit kurzen, schnellen Bewegungen
- Mehrsachsige Zentralmaschinen- B-Achsen Drehantriebe und Drehtischpositionierachsen
Häufig gestellte Fragen
Was ist der Unterschied zwischen B100 (gerade glatte Welle) und B000 (konne Welle)?
Der B000 hat eine spitze Welle mit Schlüsselschacht für die selbstzentrierende Kupplung, während der B100 eine gerade glatte Welle für die Reibungsklammer hat.Die Motorleistung ist identisch. Die Auswahl hängt vom vorhandenen Kupplungsknotenpunkt Ihrer Maschine ab..
Braucht der A06B-0243-B100 jedes Mal, wenn die CNC anfährt, einen Anweisungszyklus?
Nein, der Alpha i A1000 Absolute Encoder behält die Multi-Turn-Position durch das Abschalten der Backup-Batterie.Achsenkoordinaten sind sofort verfügbar, ohne Homing-Bewegung nach der Installation und einmalige Positionssynchronisation.
Welches Fanuc-Verstärkermodul ist für den A06B-0243-B100 erforderlich?
Der Motor benötigt einen Servoverstärker der Fanuc-Serie αi (αiSV) speziell αiSV 40 oder αiSV 80-Module für die Leistung von 3,0 kW / 14 A. Kompatibel mit den Fanuc-Serie 0i-D, 0i-F, 16i, 18i, 21i, 30i,und 31i Kontrollen.
Warum ist das Motorgewicht (42,6 Pfund) für die Wartungsplanung von Bedeutung?
Bei einem Gewicht von mehr als 19 kg erfordert der Motor eine Handhabung durch zwei Personen oder eine ordnungsgemäße Aufhebeunterstützung bei der Montage und dem Abnehmen, insbesondere in eingeschränkten Maschinengehäusen.
Wann sollte die versiegelte Variante IP67 (#0100) anstelle der Norm B100 angegeben werden?
Für geschützte, gut abgeleitete Bereiche, die weit von der direkten Exposition gegenüber dem Kühlmittel entfernt sind,Standard IP65 ist ausreichend.
