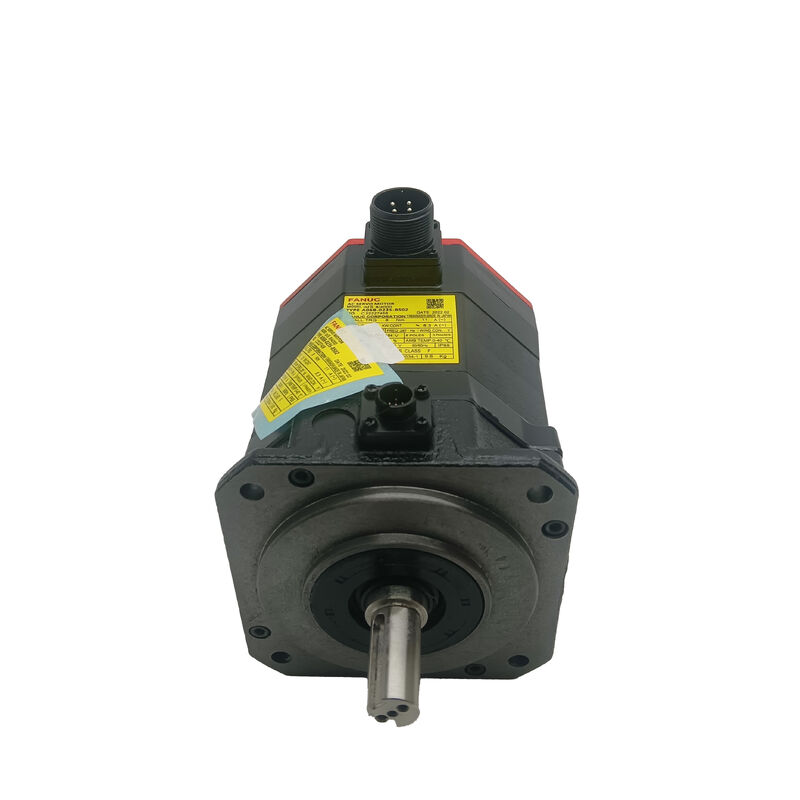

Fanuc AC Servomotor A06B-0235-B400 A06B0235B400 AO6B-O235-B4OO
  • Fanuc AC Servomotor A06B-0235-B400 A06B0235B400 AO6B-O235-B4OO
  • Fanuc AC Servomotor A06B-0235-B400 A06B0235B400 AO6B-O235-B4OO

Fanuc AC Servomotor A06B-0235-B400 A06B0235B400 AO6B-O235-B4OO

Herkunftsort Japan
Markenname FANUC
Zertifizierung CE ROHS
Modellnummer A06B-0235-B400
Produktdetails
Zustand:
Neu / gebraucht
Artikel-Nr.:
A06B-0235-B400
Herkunft:
Japan
Zertifikat:
CE
Hervorheben:

a06b AC-Servomotor Fanuc

,

a06b Fanuc AC-Servomotor

,

Fanuc AC AC-Servomotor Fanuc

Zahlungs- und Versandbedingungen
Min Bestellmenge
1 Stk
Verpackung Informationen
Originalverpackung
Lieferzeit
0-3 Tage
Zahlungsbedingungen
T/T, Paypal, Western Union
Versorgungsmaterial-Fähigkeit
100 Stück/Tag
Produktbeschreibung
Fanuc A06B-0235-B400 αiS 8/4000 AC-Servomotor
Produktübersicht

Teilenummer: A06B-0235-B400
Auch gesucht als: A06B0235B400, Fanuc A06B-0235-B400, FANUC A06B0235B400
Motormodell: αiS 8/4000
Klassifizierung: Fanuc Alpha iS Serie AC-Bürstenloser Servomotor

Hauptmerkmale & Anwendungen

Der αiS 8/4000 ist einer der am weitesten verbreiteten Werkzeugmaschinen-Servomotoren von Fanuc. Die Konfiguration A06B-0235-B400 verfügt über eine gerade glatte Welle mit einer 24V federbelasteten Bremse – ideal für vertikale CNC-Achsen, die flexible Scheiben- oder Split-Hub-Kupplungen und funktionale Sicherheitsbremsen erfordern.

  • 8 Nm Stillstandsdrehmoment bei 4.000 U/min Nenndrehzahl
  • 2,5 kW Nennleistung für anspruchsvolle CNC-Anwendungen
  • Gerade glatte Welle (ST, SLK) für präzise Servo-Kupplungen
  • 24V federbelastete Bremse für Sicherheit der vertikalen Achse
  • Alpha i A1000 Absolutwertgeber mit 1.000.000 Impulsen/Umdrehung
  • IP65 Schutzart für Industrieumgebungen
Technische Spezifikationen
Parameter Wert
Teilenummer A06B-0235-B400
Motormodell αiS 8/4000
Nennleistung 2,5 kW
Stillstandsdrehmoment 8 Nm
Nenndrehzahl 4.000 U/min
Versorgungsspannung 3-Phasen 200V AC
Bremsentyp Federbelastet, elektrisch gelöst
Bremsspannung 24V DC
Impulsgeber Alpha i A1000 (serieller Absolutwertgeber)
Auflösung des Gebers 1.000.000 Impulse/Umdrehung
Wellentyp Gerade, glatt (ST, SLK - keine Keilnut)
Schutzart IP65
Isolationsklasse Klasse F
Betriebstemperatur 0°C bis +40°C
Lagertemperatur −20°C bis +60°C
Kompatible Verstärker Fanuc αi Serie (αiSV) Servo-Verstärker
Kompatible Steuerungen Fanuc Serien 0i, 15i, 16i, 18i, 21i, 30i, 31i, 32i
Leistungsmerkmale

Acht Newtonmeter Stillstandsdrehmoment bieten erhebliche Kapazität für anspruchsvolle Bearbeitungszyklen. Auf einer Kugelumlaufspindel mit 10 mm Steigung und 90 % Wirkungsgrad hält das 8 Nm Drehmoment etwa 4,5 kN Axialkraft aufrecht – ausreichend für vertikale Z-Achsenanwendungen mit ausreichend Spielraum für Schnittlasten.

Die Nenndrehzahl von 4.000 U/min treibt eine 10-mm-Steigungsschnecke bei direkter Kopplung mit 40 m/min an und erreicht praktische Eilganggeschwindigkeiten ohne Getriebe. Die kontinuierliche Nennleistung von 2,5 kW bewältigt typische CNC-Bearbeitungszyklen ohne thermische Überlastung.

Gerade glatte Wellenkonstruktion

Die gerade glatte Welle (Bezeichnung ST/SLK) wird mit Split-Hub-Präzisions-Servokupplungen verbunden, einschließlich Faltenbalg-, Scheiben- und Klauenkupplungen, die das Drehmoment durch Reibungsklemmung übertragen. Dieses Design vereinfacht den Motoraustausch – lösen Sie einfach die Kupplungsklemmung, schieben Sie die Nabe ab und montieren Sie sie neu, ohne Keilnut-Ausrichtung oder Konus-Sitzverfahren.

24V federbelastete Bremssicherheit

Die elektromagnetische Bremse ist federbelastet und elektrisch gelöst, was einen ausfallsicheren Betrieb für vertikale Achsenanwendungen ermöglicht:

  • Feder hält die Bremse standardmäßig angezogen
  • 24V DC erforderlich, um die Bremse für die Drehung zu lösen
  • Automatisches Anziehen bei Not-Aus, Stromausfall oder Servo-Aus
  • Keine Software- oder elektronischen Abhängigkeiten für die Sicherheitsfunktion
  • Unerlässlich für die Halterung des vertikalen Z-Achsen-Spindelkopfes
Alpha i A1000 Absolutwertgeber

Der serielle Absolutwertgeber bietet eine Auflösung von 1.000.000 Impulsen pro Umdrehung und ermöglicht so eine Positionierung im Submikrometerbereich. In Kombination mit der federbelasteten Bremse ermöglicht dies eine sofortige Positionsrückgewinnung nach Stromereignissen ohne Referenzfahrten. Der mehrgängige Absolutwertzähler wird von einer Backup-Batterie im Servo-Verstärker aufrechterhalten.

Vergleich der A06B-0235-Familie
Teilenummer Welle Bremse Geber
A06B-0235-B000 Konus mit Keil Nein A1000 (Absolut)
A06B-0235-B100 Gerade glatt Nein A1000 (Absolut)
A06B-0235-B300 Konus mit Keil 24V federbelastet A1000 (Absolut)
A06B-0235-B400 Gerade glatt 24V federbelastet A1000 (Absolut)
A06B-0235-B605 Konus mit Keil 90V federbelastet A1000 (Absolut)
Typische Anwendungen
  • Vertikale Z-Achse an CNC-Vertikalbearbeitungszentren mit flexiblen Kupplungen
  • Vertikale oder geneigte Vorschubachsen von CNC-Drehzentren
  • Vertikale Transfer- und Hubachsen in automatisierten Zellen
  • Z-Achse an Fanuc Roboter-Arbeitspositionierern und Kipptischen
  • Ersatz für verschlissene B400-Einheiten an bestehenden Maschinen
Häufig gestellte Fragen
Was ist der Unterschied zwischen dem A06B-0235-B400 und dem A06B-0235-B300?
Beide sind αiS 8/4000 Motoren mit identischer Leistung und Bremscharakteristik. Der einzige Unterschied ist der Wellentyp: B300 hat eine Konuswelle mit Keil, während B400 eine gerade glatte Welle für flexible Servo-Kupplungen hat. Sie sind nicht ohne Austausch der Kupplungskomponenten austauschbar.
Wie schützt die federbelastete Bremse eine vertikale Achse bei Stromausfall?
Die Feder hält die Bremse standardmäßig angezogen. Jedes Ereignis, das die 24V-Versorgung unterbricht, entfernt den Spulenstrom, wodurch die Feder die Bremse sofort schließt. Dies bietet eine mechanische Achsenrückhaltung unter allen Stromausfallbedingungen, ohne auf aktive Systeme angewiesen zu sein.
Welcher Fanuc Servo-Verstärker wird für den A06B-0235-B400 benötigt?
Der Motor benötigt einen Fanuc αi Serie Servo-Verstärker (αiSV) – typischerweise αiSV 20 oder αiSV 40 für die 2,5 kW Leistung. Kompatibel mit Fanuc Serien 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i und 31i Steuerungen.
Behält der A1000 Geber die Position bei Stromausfall?
Ja. Der Alpha i A1000 ist ein serieller Absolutwertgeber, der die mehrgängige Wellenposition über eine Backup-Batterie speichert. In Kombination mit der federbelasteten Bremse ermöglicht dies eine sofortige Positionsrückgewinnung nach Stromereignissen ohne Referenzfahrten.
Gibt es eine IP67-Version für starke Kühlmittelexposition?
Ja. Der Standard-B400 hat die Schutzart IP65. Bei Kühlmittelüberflutung oder Eintauchgefahr bietet die Variante mit der Endung #0100 (A06B-0235-B400#0100) den Schutz IP67 gegen zeitweiliges Eintauchen bis zu 1 Meter Tiefe.
