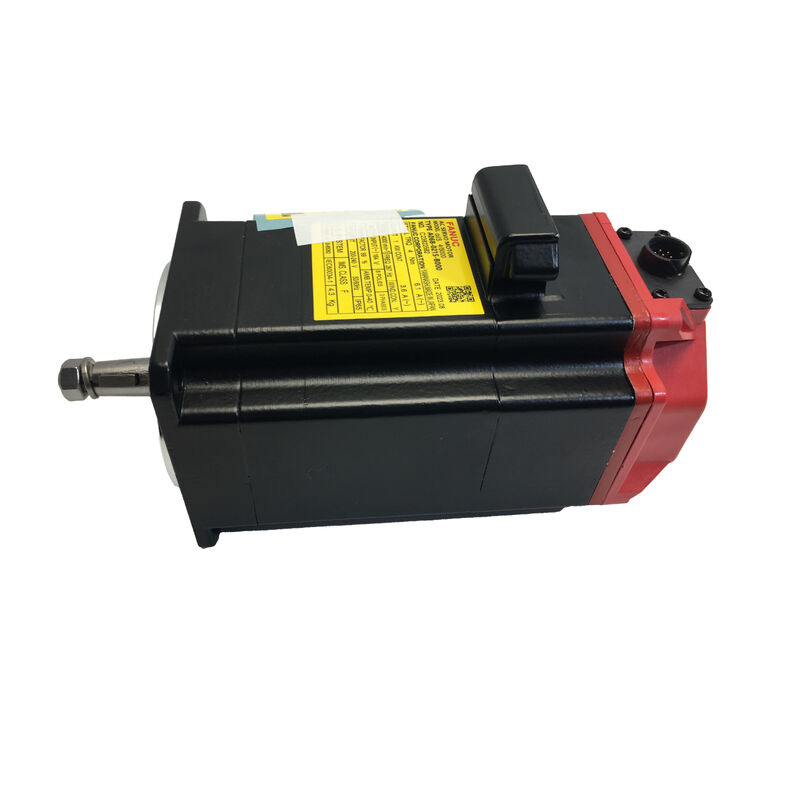

FANUC A06B-0232-B100 AC-Servomotor — αiS 8/6000 | 2,2 kW | 8 Nm | 6.000 U/min | αiA 1000 Pulsecoder | IP65 | 200V

Spezifikationen im Überblick

Wofür der αiS 8/6000 entwickelt wurde

Geschwindigkeit ist das bestimmende Merkmal des αiS 8/6000. Während die mittelschnellen αiS-Motoren von FANUC in der 8-Nm-Klasse bei 3.000 oder 4.000 U/min ihren Höchstwert erreichen, ist der A06B-0232-B100 für 6.000 U/min Dauerbetrieb ausgelegt — die doppelte Geschwindigkeit eines herkömmlichen Servos bei gleicher Drehmomentabgabe. Diese Kombination platziert diesen Motor in einem spezifischen und anspruchsvollen Anwendungsbereich: Hochgeschwindigkeits-Vorschubachsen an CNC-Bearbeitungszentren, bei denen Eilgangfahrten sowohl schnell als auch präzise gesteuert werden müssen und bei denen der Servo reibungslos vom Eilgang mit voller Geschwindigkeit in einen präzisen Vorschubschnitt übergehen muss, ohne die Positionsgenauigkeit zu verlieren.

Die Bezeichnung αiS signalisiert, wo dieser Motor in der Produktpalette von FANUC angesiedelt ist. Die Alpha iS-Serie ist die industrielle Standard-Servomotorenlinie von FANUC, die für die Integration mit FANUC CNC-Systemen (Serien 16i, 18i, 21i, 30i, 31i, 32i und 0i) entwickelt wurde und um die αi-Servo-Verstärkermodule von FANUC herum aufgebaut ist. Jede Spezifikation — die Pulsecoder-Schnittstelle, der Motorsatz, die Antriebsanpassung — ist innerhalb des geschlossenen FANUC-Ökosystems abgestimmt, in dem CNC, Verstärker und Motor als System entwickelt werden, nicht aus separaten Komponenten zusammengesetzt.

8 Nm bei 6.000 U/min — Das Leistungsdreieck

Die Auswahl von Servomotoren beinhaltet einen dreiseitigen Kompromiss zwischen Drehmoment, Geschwindigkeit und Baugröße. Ein Motor, der bei hoher Geschwindigkeit in einem kompakten Gehäuse ein hohes Drehmoment liefert, leistet mechanisch etwas Anspruchsvolles, und der αiS 8/6000 tut dies, ohne zu einer größeren Baugröße zu wechseln.

8 Nm Blockierdrehmoment definiert, was die Achse bewegen kann — die kontinuierliche Kraft, die über den gesamten Drehzahlbereich verfügbar ist. Dies ist der Wert, der bestimmt, ob der Motor die Last während eines Schneidvorgangs ohne thermische Überlastung antreiben kann.

6.000 U/min ist die Nenndrehzahl im Dauerbetrieb. Bei dieser Drehzahl liefert der Motor 2,2 kW kontinuierliche mechanische Leistung — genug für Hochgeschwindigkeits-Vorschubachsen von Bearbeitungszentren, Eilgangantriebe und jede Achse, bei der die Fahrgeschwindigkeit ein direkter Produktivitätsparameter der Maschine ist.

Spitzenstrom von 80 A — die momentane Stromgrenze, die der Verstärker liefern kann — bestimmt die Beschleunigungsfähigkeit des Motors. Hoher Spitzenstrom bedeutet eine scharfe Geschwindigkeitsprofilausführung: Der Motor erreicht schnell die Zielgeschwindigkeit, stabilisiert sich ohne Überschwingen und erholt sich von Laststörungen innerhalb eines engen Nachlauf-Fehlerfensters. Dies ist der Unterschied zwischen einem Servo, der die Position bei hoher Vorschubgeschwindigkeit hält, und einem, der unter Last Nachlauf-Fehler ansammelt.

αiA 1000 Pulsecoder: Die Feedback-Grundlage

Jeder A06B-0232-B100 wird mit dem αiA 1000 Pulsecoder von FANUC im Motorgehäuse geliefert. Dies ist der Standard-Inkremental-Serien-Pulsecoder, der in der gesamten FANUC αiS-Motorenlinie verwendet wird — 1.000.000 Positionsimpulse pro Umdrehung, die über die Hochgeschwindigkeits-Serien-Feedback-Schnittstelle von FANUC an den αi-Servo-Verstärker übertragen werden.

Der Pulsecoder kommuniziert nicht nur Position, sondern auch Motortemperatur und internen Fehlerstatus über dieselbe serielle Verbindung. Thermische Alarme, Encoderfehler und Überdrehzahlereignisse werden über die Pulsecoder-Schnittstelle an die CNC zurückgemeldet — die Maschine benötigt keine separaten Sensorkabel, um Motorfehlerzustände zu erkennen. Diese Integration ist nicht zufällig; sie ist ein Kernprinzip des FANUC αi-Systems, bei dem die Diagnosefähigkeit jeder Komponente integriert und nicht nachträglich hinzugefügt wird.

Für Maschinen mit mehreren Achsen bedeutet die standardisierte αiA 1000-Schnittstelle über alle Motoren der αiS-Serie hinweg, dass die gleiche Encoder-Kabelserie (FANUC A66L-0001 Serie) und der gleiche Parametersatz unabhängig von der Motorgröße gelten — was die Ersatzteilverwaltung vereinfacht und die Anzahl der Konfigurationsvariablen in Mehrachsensystemen reduziert.

IP65-Gehäuse — Abgedichtet für CNC-Umgebungen

Der A06B-0232-B100 verfügt über ein IP65-geschütztes Gehäuse: vollständig staubdicht und beständig gegen Wasserstrahlen aus jeder Richtung. Hochgeschwindigkeits-Servomotoren erzeugen Wärme an ihren Lagern und Wicklungen. In einer Werkzeugmaschinenumgebung, in der Kühlmittel aktiv versprüht wird, metallische Partikel in der Luft schweben und Schmiernebel in der gesamten Arbeitszone vorhanden ist, ist die Dichtungsqualität des Motorgehäuses keine sekundäre Spezifikation — sie bestimmt die Lebensdauer.

Mit 10 kg ist der Motor für seine Leistungsklasse kompakt. Die gerade Welle ermöglicht die direkte Kopplung an Kugelgewindetriebe und Riemenscheiben mit FANUC-Standardkupplungen ohne Adapterelemente. Keine Passfeder am B100-Wellenspezifikation bedeutet, dass die Kupplung auf einer Klemmverbindung beruht — was für Servoanwendungen korrekt ist, bei denen die hohe Umkehrfrequenz von CNC-Vorschubachsen mechanisches Scheuern bei Passfederverbindungen zu einem Problem macht.

Systemintegration: FANUC αi Servo-Verstärker

Der A06B-0232-B100 arbeitet innerhalb des αi Servo-Verstärkersystems von FANUC — der Servo-Module der Serien A06B-6096, A06B-6114 und A06B-6117 (SVM — Servo Module), die in der Netzteil-/Verstärkerschrankarchitektur von FANUC mit PSM (Power Supply Module) und SVM-Kombinationen verwendet werden.

Mit 2,2 kW Dauerleistung und einem Spitzenstrombedarf von 80 A treibt der Motor auf einem Niveau an, das in den Bereich der ein- und zweiachsigen 20i- und 40i-Servo-Module von FANUC fällt. Die spezifische Verstärkerauswahl hängt von der CNC-Systemgeneration, der Gesamtzahl der Achsen und der Kapazität des PSM im Schrank ab — Parameter, die vom ursprünglichen Design des Werkzeugmaschinenherstellers und nicht allein vom Motor bestimmt werden.

Die αiS-Motoren von FANUC sind für die direkte Parametererkennung ausgelegt: Die CNC liest das Motormodell vom Pulsecoder aus und lädt automatisch die korrekten Gain-Parameter. In einem korrekt konfigurierten System erfordert der Austausch eines defekten A06B-0232-B100 durch ein neues Gerät keine manuelle Parametereingabe — das System identifiziert den Motor beim Start neu und lädt die Antriebsparameter automatisch.

Wo dieser Motor zu finden ist

CNC-Bearbeitungszentrum X/Y/Z-Vorschubachsen — Hochgeschwindigkeits-Vertikal- und Horizontalbearbeitungszentren, bei denen der Eilgang mit 6.000 U/min eine schnelle Positionierung zwischen den Schnitten ermöglicht und das kontinuierliche Drehmoment von 8 Nm Vorschubgeschwindigkeiten bei aggressiven Bearbeitungsdurchgängen aufrechterhält.

Hochgeschwindigkeits-Bohr- und Gewindeschneidmaschinen — Zyklusoptimierte Maschinen, bei denen das Verhältnis von Eilgangzeit zu Schnittzeit entscheidend für den Durchsatz ist und bei denen die 6.000 U/min Vorschubachsenfähigkeit die Nicht-Schnittzeit pro Teil direkt reduziert.

Präzisionsschleifmaschinenachsen — Sowohl der Tischantrieb als auch der Spindeleinzug bei Präzisionsschleifmaschinen für Oberflächen und Zylinder, bei denen die Kombination aus hoher Geschwindigkeit für die Positionierung und stabilem Niederdrehmoment für feine Zustellschritte die entscheidende Anforderung ist.

Drehzentren-Revolverindexierung und Achsantriebe — die Z- und X-Achsen von Hochgeschwindigkeits-CNC-Drehmaschinen, bei denen eine schnelle Neupositionierung zwischen Werkzeugwechseln und Schnittdurchgängen ein direkter Produktivitätsparameter ist.

Draht-EDM- und Senkerodiermaschinenachsen — Präzisionsachsen, bei denen die Hochgeschwindigkeitsfähigkeit von 6.000 U/min einen schnellen Grobbearbeitungs-Eilgang ermöglicht, während das 8-Nm-Drehmoment die Konstantgeschwindigkeits-, Konstantkraft-Anforderung der präzisen EDM-Vorschubregelung aufrechterhält.

Kontext der A06B-0232-B100-Variante

Die Bezeichnung B100 im FANUC-Teilenummernsystem identifiziert dies als die gerade Welle, Standard, ohne Bremse, αiA 1000 Pulsecoder-Konfiguration des αiS 8/6000 Motorkörpers. Andere Suffix-Varianten desselben Motors umfassen:

• A06B-0232-B400 — mit 24V DC Elektromagnetbremse
• A06B-0232-B200 — Kegelwelle, ohne Bremse
• A06B-0233-B100 — αiS 8/6000HV (400V-Klassensystem, 400/480V Versorgung)

Der A06B-0232-B100 ist die Standard-200V-Konfiguration ohne Bremse und mit gerader Welle — die am häufigsten spezifizierte Variante für horizontale und standardmäßig ausgerichtete CNC-Vorschubachsen, bei denen keine Schwerkraft-Haltefunktion erforderlich ist und das 200V-Verstärkersystem verwendet wird.

FAQ

F1: Was ist der Unterschied zwischen A06B-0232-B100 und A06B-0233-B100?

Beide sind FANUC αiS 8/6000 Motoren mit den gleichen mechanischen und Drehmomentspezifikationen. Der Unterschied liegt in der Spannungsklasse: Der A06B-0232-B100 ist die 200V-Version, die mit FANUC αi-Verstärkersystemen der 200V-Klasse verwendet wird. Der A06B-0233-B100 ist die HV (High Voltage)-Version, die für 400V-Klassensysteme ausgelegt ist. Die beiden sind elektrisch nicht austauschbar. Überprüfen Sie immer die Spannungsklasse des Servo-Verstärkersystems Ihrer Maschine, bevor Sie bestellen.

F2: Welcher FANUC Servo-Verstärker ist mit dem A06B-0232-B100 kompatibel?

Der A06B-0232-B100 ist mit den αi-Servo-Verstärkermodulen (SVM) von FANUC kompatibel — einschließlich der Serien A06B-6096, A06B-6114 und A06B-6117, abhängig von der CNC-Generation und der Schrankkonfiguration. Das spezifische Modul hängt von der ursprünglichen PSM/SVM-Architektur der Maschine und der Anzahl der gesteuerten Achsen ab. Für eine genaue Verstärkeranpassung siehe die elektrische Dokumentation der Maschine oder das Handbuch zur Beschreibung der FANUC αi-Servo-Verstärker für Ihre CNC-Serie.

F3: Benötigt der A06B-0232-B100 nach einem Stromausfall ein Homing?

Ja. Der αiA 1000 Pulsecoder am A06B-0232-B100 ist ein inkrementelles Gerät, kein absolutes. Positionsdaten werden bei Stromausfall nicht gespeichert. Bei jedem Maschinenstart muss jede Achse eine Referenzrückkehr (Homing) ausführen, bevor die CNC Achsbewegungsbefehle akzeptieren kann. Dies ist die Standardbetriebsprozedur für FANUC-Maschinen, die αiA-Serien-Pulsecoder verwenden. FANUCs absolute Pulsecoder-Varianten (αiA 64, αiA 128) behalten die Position ohne Homing, sind aber eine separate Teilenummerkonfiguration.

F4: Kann der A06B-0232-B100 einen älteren FANUC α-Serien (nicht-i) Servomotor ersetzen?

Nicht als direkter elektrischer Ersatz. Die αiS-Serie verwendet andere Verstärker, ein anderes Pulsecoder-Schnittstellenprotokoll und andere Motorsatzparameter als die frühere α (nicht-i) Serie. Der Austausch eines αiS-Motors in einem für die ältere α-Serie ausgelegten System erfordert den Austausch des Servo-Verstärkermoduls und die Aktualisierung des CNC-Parametersatzes. Dies ist als geplante Aufrüstung möglich, aber kein Plug-and-Play-Austausch. Beim Austausch eines defekten αiS-Motors durch einen anderen αiS-Motor mit der gleichen Teilenummer ist der Austausch direkt und erfordert keine Systemänderungen.

F5: Was bedeutet die Suffix-Bezeichnung B100 und ist eine Version mit Bremse erhältlich?

In der FANUC-Servomotoren-Teilenummerstruktur identifiziert B100 die Standardkonfiguration mit gerader Welle, ohne Bremse und mit αiA 1000 Pulsecoder. Für Anwendungen, die eine mechanische Wellenhaltung bei Stromausfall erfordern — vertikale Achsen, schwerkraftbelastete Mechanismen — ist die bremshaltige Variante A06B-0232-B400, die dem gleichen Motorkörper eine 24V DC-Elektromagnetbremse hinzufügt. Die Bremsenversorgung muss separat vom Verstärkersystem verdrahtet werden.
