Fanuc AC Servomotor A06B-0223-B000 A06B0223B000 AO6B-O223-BOOO

Teilnummer:Die in Absatz 1 genannten Angaben sind zu beachten.

Auch gesucht:Die Kommission kann die Mitgliedstaaten auffordern, die in Artikel 6 Absatz 1 genannten Maßnahmen zu ergreifen.

Fahrzeugmodell:αiF 4/5000

Klassifizierung:Fanuc Alpha iF Serie AC Bürstenloser Servomotor 4 Nm Stalldrehmoment, 5.000 U/min, spärliche Welle mit Schlüssel, keine Bremse, absoluter A1000-Impulscoder, IP65

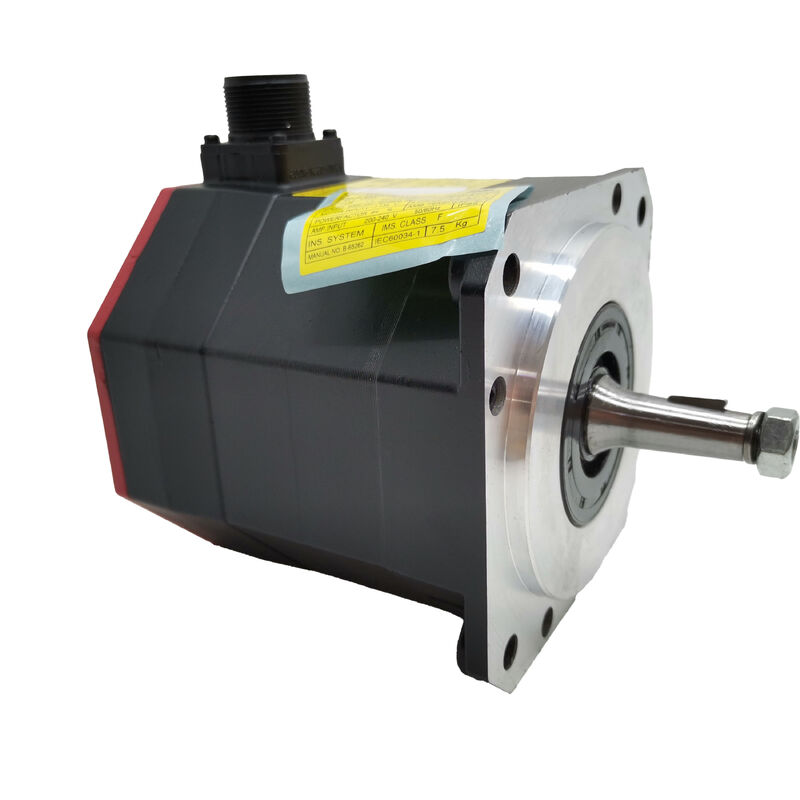

DieFanuc A06B-0223-B000ist ein αiF 4/5000 AC-Servomotor, ein leistungsfähiger Mittelklasse-Motor aus der Alpha-iF-Serie von Fanuc, der auf einer bemerkenswerten Vielzahl von Fanuc-gesteuerten Werkzeugmaschinen zu finden ist.Stalldrehmoment von 4 Nm, a5,000 Rpm Nenndrehzahl, und aKegelwelle mit SchlüsselStandardmäßig deckt dieser Motor die Leistungsanforderungen von leichten bis mittleren CNC-Zuführsachsen in kleinen und mittleren Bearbeitungszentren, Drehzentren und Bohrmaschinen ab.

Drei Dinge definieren seine Konfiguration.Konische WelleDas System bietet die präzise, selbstzentrierte Schnittstelle, die die Maschinenwerkzeug-Servoanschluss erfordert.Alpha i A1000 Absolute Puls-Coderbei 1,000Das bedeutet, dass die Maschine genau weiß, wo sie ist.B000-SuffixBestätigt, dass keine elektromagnetische Bremse vorhanden ist, was für horizontale Achsen, die durch das Fanuc-Servo-Lock in Ruhe halten, die richtige Wahl ist.

Die Bezeichnung αiF stellt diesen Motor in eine spezifische Kategorie innerhalb der Servomotorpalette von Fanuc ein.Das "4" im Modellnamen ist das Stalldrehmoment in Newton-Meter, das maximale Drehmoment, das der Motor bei Nulldrehzahl hält, bevor er die thermischen Grenzwerte erreicht.Die "5000" ist die Nenngeschwindigkeit in U/min. Zusammen definieren sie den Arbeitsbereich des Motors.

Vier Newton-Meter Stalldrehmoment verarbeiten die niedrigen Geschwindigkeits- und Hochlastphasen eines Bearbeitungszyklus ∙ tiefe Bohrungen, schwere Schnittstellen, anhaltende Zufuhr unter Schnittlast.Auf einer 4mm-Kugelschraube mit 90% WirkungsgradBei niedrigen Drehzahlen erhält 4 Nm eine Achskraft von etwa 5,6 kN, was für kleine bis mittlere Maschinenzentren mit moderater Masse und Werkstückmasse ein realistisches Budget ist.

Bei einer Drehzahl von 5.000 Rpm unterscheidet sich dieser Motor von den 4.000 Rpm-Motoren, die die mittlere αiS-Familie dominieren.die Achse bewegt sich mit 20 m/min bei direkter Kupplung schnell genug, um eine schnelle Durchfahrt wirklich schnell auf einer kompakten Maschine zu machenFür kleinere Maschinen, bei denen die Zykluszeit ein Wettbewerbsproblem ist und die Achsbewegung kurz ist, hat diese Durchfahrgeschwindigkeit einen Produktionswert.

Diese Kombination mit einer dauerhaften Kraftfähigkeit von 4 Nm, einer Durchfahrgeschwindigkeit von 5.000 U/min und einer Nennleistung von 1,4 kW erfüllt die Leistungsanforderungen einer breiten Population von CNC-Werkzeugmaschinenzuführsachsen.Es ist kein Zufall, daß die Serie A06B-0223 auf einer so großen Auswahl an Geräten erscheint..

Die Spitzenwelle der A06B-0223-B000 ist die Standardkonfiguration der Fanuc-Welle für Werkzeugmaschinen-Servoachsen.und zu verstehen, was es liefert hilft zu erklären, warum es als Standard anstelle eines geraden Schaft angegeben wird.

Eine spitze Welle ist ein präzise gemahlener Kegel, der mit einer entsprechenden Bohrung in der Kupplungsnabe oder Kugelschraubkopplung abgestimmt ist.Wenn die Drehscheibe mit einem Zugschraubschrauber durch den Schacht-End-Dreh auf den Spitze gezogen wird, die konische Geometrie zentriert die Drehscheibe automatisch die Achsen des Motors und der angetriebenen Welle richten sich ohne Anpassung auf eine enge geometrische Toleranz aus.Der Schlüssel in der Schlüsselwelle schaltet dann mechanisch Drehmoment, unabhängig von der axialen Klemmkraft.

Dies ist aus zwei praktischen Gründen wichtig: Erstens verringert die genaue Ausrichtung der Welle bei der Montage die Radiallast auf das Vorderlager des Motors und vermeidet eine Rückwirkung auf die Achse.wenn der Motor zur Inbetriebnahme entfernt und neu installiert wird oder durch eine neue Einheit ersetzt wird der Verjüngungsplatz sorgt dafür, dass die Ersatzzitze ohne Schein oder Ausrichtungskontrollen identisch mit dem Original sindFür einen Werkzeugmaschinenhersteller, der eine Motorhalterung entwirft, bedeutet die Standardisierung der konischen Welle, daß der gleiche Kupplungsnaven für alle Motoren der αiS/αiF-Familie bei einer gegebenen Rahmengröße funktioniert.

Ohne den Schlüssel wäre die gesamte Drehmomentübertragung allein von der konischen Spannung abhängig.die unter zyklischer Umkehrung und Stoßbelastung einer Bearbeitungsachse nicht ausreichend istDie Kombination aus Schlüssel und Spindel ist mechanisch robust über die gesamte Betriebsdauer des Motors.

Die Bezeichnung B000 bedeutet, dass dieser Motor keine elektromagnetische Bremse trägt.Der A1000-Impulscoder überwacht kontinuierlich den Winkel der Welle bei 1,000Der Verstärker liefert einen Korrekturstrom, um den Fehler nach Null zu halten.

Bei den horizontalen Achsen – die X- und Y-Tischantriebe, Sattelanhänger und Trägerachsen, die die Mehrheit der Werkzeugmaschinen-Servoanwendungen ausmachen – ist dies vollkommen ausreichend.die Achse nicht treibt, und die Maschinenkoordinate bleibt während jeder Ruhezeit gültig, solange die Stromversorgung eingeschaltet ist.

Es gibt keine 24V Gleichspannungsbremsschaltung, die in das Panel geleitet wird, kein Bremsrelais, das angegeben und montiert werden kann,keine Programmierung der Bremsentlassung in die CNC-StartsequenzBei einer Maschine mit acht oder zehn Servoachsen ergänzen sich diese Vereinfachungen.

Wenn eine Maschinenachse eine Gravitationslastkomponente eine vertikale Z-Achse mit Spindelkopfmasse hat,eine geneigte Zuführung mit einer Gewichtskomponente entlang der Achsrichtung Servoverriegelung ist bei Servoverriegelung nicht ausreichendDiese Anwendungen erfordern eine Bremsmotorvariante.B400(gerade glatte Welle, 24 V Bremse) undB500(Gleichschaltwelle, 24V-Bremse) tragen elektromagnetische Bremsen für vertikale Achsenanwendungen.

Der an der A06B-0223-B000 angebrachte Codierer ist derAlpha i A1000Fanucs absoluter Serienkoder ist bei 1.000Das "A" Präfix ist das Wichtigste: Dies ist ein absoluter Encoder, kein inkrementeller.

• Absolute bedeutet keine Anzeige:Jedes Mal, wenn der Fanuc CNC anläuft, liest der αi-Servoverstärker die Positionsdaten des A1000 sofort.mit einer Leistung von mehr als 50 W undDie CNC ermittelt die Koordinaten der Maschine für jede Achse, ohne dass sich die Achse bewegt.Dies eliminiert eine möglicherweise lange Homing-Sequenz und bringt die Maschine in Sekunden statt Minuten in Produktion..
• Eine Million Impulse pro Umdrehung:Um 1 Uhr.000Bei einer 4mm-Kugelschraube entspricht jede Encoder-Zählung 4 Nanometern lineare Verschiebung.Die Positionsschleife des Fanuc-Servos schließt sich bei dieser Auflösung ­ fein genug für die Submikron-Positionswiederholbarkeit, die Präzisions-CNC-Bearbeitungszentren bewerbenDie Geschwindigkeits-Rückkopplungsschleife verwendet die gleiche feine Auflösung, um eine glatte, wellenfreie Geschwindigkeitsleistung bei jeder Zufuhrgeschwindigkeit vom langsamsten Fertigungsprozess bis zur höchsten Geschwindigkeit zu erzeugen.
• Akku-Rückzahlung:Der Mehrdreh-Absolutenzähler wird durch das Abschalten durch eine Backup-Batterie im Fanuc αi Servoverstärker aufrechterhalten.Eine vollständig entladen Batterie setzt die Mehrstundenzahl zurück und erfordert einen Referenz-Zyklus, bevor die Maschine die Produktion wieder aufnehmen kann ∙ eine Unterbrechung, die durch einen rechtzeitigen Batteriewechsel vollständig verhindert wird.

Der B000 ist der saubere Ausgangsmotor conical shaft, ohne Bremse, absolute Encoder.

Die A06B-0223-B000 arbeitet mitServoverstärker der Baureihe Fanuc αi (αiSV)- die αiSV 4 oder αiSV 8 je nach Achsenkonfiguration der Maschine und den Anforderungen an den Spitzenstrom.von allen Verstärkern der Generation αi unterstützt.

Kompatible CNC-Plattformen:Fanuc-Serie 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B und 32i.

Der Motor ist weder mit älteren Verstärkern der α- oder α-C-Serie der ersten Generation, die eine andere Encoder-Schnittstelle verwenden, noch mit Antrieben der Fanuc β-Serie kompatibel.

Bei der Montage des A06B-0223-B000 als Ersatz muss überprüft werden, ob die Parameter der CNC-Achse auf den Motortyp αiF 4/5000 aus der Datenbank der Servoparameter von Fanuc eingestellt sind.Falsche Motortypparameter führen zu instabilen Servo-Leistungen oder Verstärkerfehlern beim Starten.

• Maschinen und Apparate für die Herstellung von Maschinen und Apparaten für die Herstellung von Maschinen und ApparatenX- und Y-Tisch- und Sattelantriebe in vertikalen Bearbeitungszentren, von kompakten Bänkmaschinen bis zu mittelgroßen Maschinen mit Tischen bis zu 500 × 400 mm.Das 4 Nm starke Drehmoment übernimmt eine angemessene Tischmasse und Schneidbelastungen■ Die Nenngeschwindigkeit von 5.000 U/min sorgt bei diesen typisch kurzsachsigen Maschinen für eine schnelle Schnelldurchfahrt.
• mit einer Leistung von mehr als 1000 W und einer Leistung von mehr als 1000 WZ-Achsen-Trägerantriebe und X-Achsen-Schienenantriebe auf kompakten CNC-Drehzentren, bei denen sich die konische Wellenoberfläche direkt an die Kugelschraubkopplung anschließt, und000 U/min ermöglicht eine schnelle Durchfahrt über den Werkstückdurchmesserbereich.
• Maschinen und Apparate für die Herstellung von SpinnmaschinenX-Y-Positionierachsen auf CNC-Bohrstellen und Tapping-Maschinen, bei denen die Geschwindigkeit zwischen den Lochstellen die Zykluszeit bestimmt.Verringerung der zwischen den Löchern verbrachten Positionierungszeit, die sich auf einem vollen Werkstück ansammelt.
• Fanuc Roboter-Achsenantriebe:Auswählen von Fanuc-Robotergelenken und Positionierachsen mit Verstärkern der Serie αi Spezifizieren von Motoren der Serie αiF.Die konische Schachtoberfläche und der absolute Encoder A1000 eignen sich für Roboteranwendungen, bei denen eine genaue Positionsaufbewahrung durch Abschaltvorfälle eine funktionelle Anforderung ist.
• Allgemeine Automatisierung der Fanuc-Plattform:Ein Automationssystem mit einem Fanuc αi-Verstärker, das eine Servo-Kraft von 4 Nm bei bis zu 5.000 U/min erfordert, mit einer konischen Wellenleistung, Absolute-Positionsrückgabe,und etablierte Fanuc-Parameter-Datenbankunterstützung.
