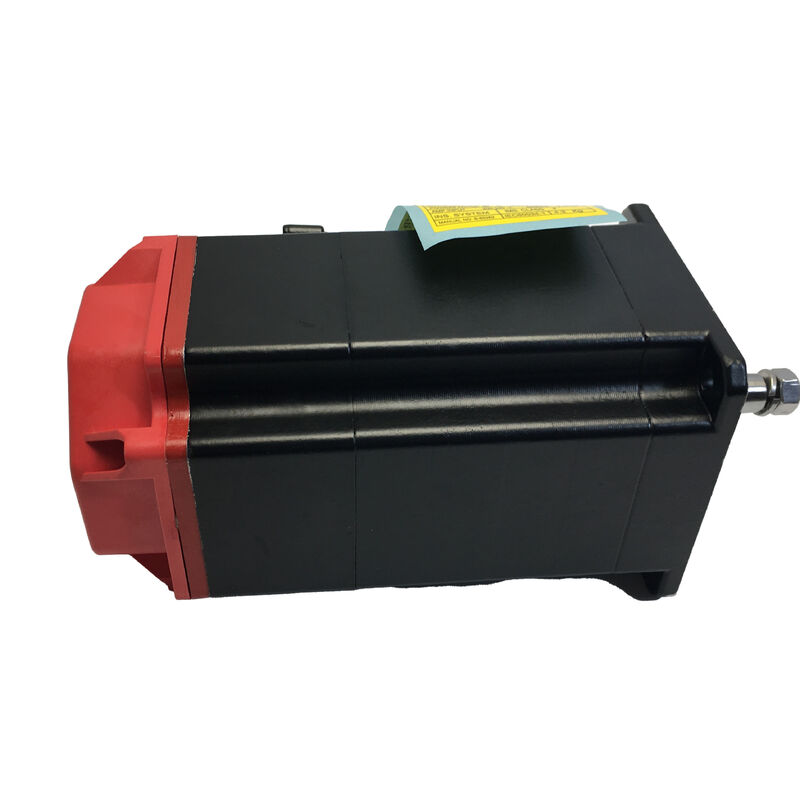

Fanuc Wechselstromservomotor A06B-0215-B100 Kompakter βis-Serie-Motor für CNC-Anwendungen mit hohem Zyklus

βis-Serie · ohne Bremse · kompakter Wechselstrom-Servomotor zur Steuerung der CNC-Versorgungsachse

Kleiner Motor, ein ernster Job.

Die Annahme, dass kompakte Servomotoren weniger anspruchsvolle Arbeiten bewältigen, gilt in der Praxis nicht.Der Einspeiseachsmotor ist eine der am härtesten arbeitenden Komponenten der Maschine, verlangsamt, und Hunderte von Malen pro Stunde mit Positioniertoleranzen, die sich nicht bewegen.

Der Fanuc A06B-0215-B100 ist für genau diese Art von Arbeit gebaut.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,Der Antrieb spricht FANUC. Der Controller spricht FANUC. Der Motor spricht auch und diese Ausrichtung zeigt sich in dem Verhalten der Maschine vom ersten Zyklus an.

Spezifikationen

Gebaut für die Bedingungen, die die Produktion tatsächlich schafft

Das Kühlmittel geht nirgendwohin.Die meisten CNC-Umgebungen beinhalten Schneidflüssigkeit ?? als Nebel, als Spray oder als zusammengefügte Flüssigkeit in der Nähe der Maschinenbasis.was bedeutet, dass der anfälligste Eintrittspunkt für Flüssigkeitseinfluss speziell für die Eintauchbelastung bestimmt ist.Es ist keine Marketing-Aussage, es ist die Spezifikation, zu der die Schachtdichtung ausgelegt ist, Schicht für Schicht.

Positionsspeicher, der nicht von der Stromversorgung abhängt.Der Absolute Serienkoder hält die Achsenposition ohne Referenzbatterie oder Anschlusssequenz.Die Steuerung weiß bereits, wo die Achse istDie Produktion wird unverzüglich wieder aufgenommen.

Eine reibungslose Leistung bei niedrigen Geschwindigkeiten ist wichtiger als Spitzenzahlen.Ein Motor mit hoher Drehmomentwellenwirkung führt bei langsamen Fertigungspässen zu Oberflächenunregelmäßigkeiten, die im Teil auftreten und vom Steuergerät nicht ausgeglichen werden können.Die Geometrie der βis-Wicklung hält die Drehmomententwicklung im gesamten Drehzahlbereich gleich, was für Oberflächenbearbeitungen zählt.

Thermisches Verhalten im Laufe der Zeit, nicht nur beim Starten.Die Isolationsklasse und die Lagerspezifikation dieses Motors werden für eine dauerhafte Dauerleistung gewählt.Eine, die keine Variable einführt, die wirklich schwer von außen zu diagnostizieren ist..

Wo dieser Motor arbeitet

CNC-Drehwerke¢ Steuerung der Zufuhrsachse auf kompakten Drehmaschinen, bei denen eine einheitliche Werkzeugpositionierung bei hohen Teilenzahlen die zentrale Voraussetzung ist.Der Absolute Encoder hält die Positionierungsreferenz zwischen Teilen und Schichten intakt.

Kleine vertikale Bearbeitungszentren X- und Y-Achsenantriebe auf Maschinen mit begrenztem Installationsraum Der kleine Rahmen passt dort, wo mittlere Motoren nicht passen, ohne die Genauigkeit des Encoders oder die Antriebskompatibilität aufzugeben.

Abbau- und BohrzentrenDie niedrige Trägheit des Motors und die schnelle Drehmomentantwort halten die Zykluszeiten knapp, ohne dass sich Positionsfehler über Zyklen hinweg ansammeln.

Hilfsachsen und Drehsysteme Sekundäre Achsen auf Mehrprozessmaschinen  Drehtische, Werkzeugwechsler, Palettenpositionierung  bei denen die vollständige FANUC-Integration wichtig ist, aber Leistung und Kosten der αi-Serie übersteigen die Anforderungen der Anwendung.

Die Bedingungsfrage und warum es sich lohnt, sie zu stellen

Ein bedeutender Teil des FANUC Servomotormarktes besteht aus renovierten Einheiten, die nicht immer als solche gekennzeichnet sind.Die Verpackung kann sogar dem Original ähnlich aussehen.

Was nicht sichtbar ist: wie viele Stunden der Encoder gelaufen ist, wie viele thermische Zyklen die Wickelisolation durchgemacht hat,ob die Lager zu einem bestimmten Zeitpunkt in einem Winkel belastet wurden und eine innere Müdigkeit aufweisenDiese Geschichte erscheint nicht bei der Ankunft, sondern sechs Monate oder ein Jahr später, während der Produktion, auf einer Maschine, die geplant ist, Teile zu betreiben.

Ein neuer A06B-0215-B100 hat nichts von all dem, Fabriklager, einen Codeur bei null Stunden und Garantie ab dem ersten Tag.Für eine Komponente, die jahrelang unbeaufsichtigt in einer Maschine läuft, sind vernünftige Dinge, die überprüft werden müssen, bevor das Gerät installiert wird.

Installation und laufende Wartung

Vor der Installation überprüfen Sie die Kapazität des Verstärkermoduls mit dem Nennstrom des Motors und bestätigen Sie, dass die physikalischen Abmessungen zu Ihrer Montageanordnung passen.vor dem Entkern nicht nachdem der Motor bereits an der Maschine ist.

Einmal ausgeführt, ist die Diagnose zu beobachten Achse folgend Fehler.eine stetige Zunahme über Wochen hinweg, anstatt ein plötzlicher Alarm, ist typischerweise ein frühes Zeichen für eine Verschlechterung der Versiegelung des Encoderkabels in KühlmittelanlagenDas bedeutet einen Kabelwechsel, nicht eine ungeplante Produktionsstoppung.

Bei gelagerten Einheiten: bei 0 ̊40 °C, Luftfeuchtigkeit unter 75%, keine Kondensation.Nicht auspacken bis zum Installationstag..

Häufig gestellte Fragen

F1: Ist dieser Motor mit einer eingebauten Bremse ausgestattet?Die B100-Konfiguration enthält keine integrierte Bremse. Dieser Motor ist für Anwendungen auf der horizontalen Achse ausgelegt, bei denen die Last nicht gehalten werden muss, wenn die Leistung abgenommen wird.Wenn Ihre Anwendung eine vertikale Achse oder eine schwerkraftbelastete Achse beinhaltet, sollte stattdessen eine mit Bremsen ausgestattete Variante der βis-Serie verwendet werden.

F2: Welche Antriebshardware benötigt der A06B-0215-B100?Dieser Motor ist mit Servoverstärkern der FANUC βi SVU- oder βi SVM-Serie ausgestattet.Fehlende Verstärkerwerte sind einer der häufigsten Installationsfehler bei β-Bis-Motoren.

F3: Funktioniert dieser als direkter Ersatz für einen älteren Motor der β-Serie?Die βis-Serie verwendet ein aktualisiertes Encoder-Protokoll im Vergleich zu früheren β-Serie-Motoren, was typischerweise Parameteränderungen in der CNC-Steuerung erfordert.Auch die physischen Anschlüsse können unterschiedlich sein.Es handelt sich hierbei nicht um einen Plug-and-Play-Austausch und es bedarf einer Überprüfung sowohl der Maschinenverkabelung als auch der Parameter des Controllers.

F4: Welche FANUC-CNC-Systeme sind kompatibel?Der A06B-0215-B100 ist kompatibel mit den Steuerungen der FANUC-Serie 0i-D, 0i-F, 30i, 31i und 32i, wenn er mit einem geeigneten βi-Verstärker kombiniert wird.die Kompatibilität muss bestätigt werden, bevor dieser Motor als Ersatzmotor spezifiziert wird.

F5: Wie kann man am besten bestätigen, dass eine verkaufte Einheit echt neu ist?Überprüfen Sie, ob eine versiegelte FANUC-Verpackung mit intakten Etiketten, einem Schacht, der an der Schlüsselfläche oder am Schachtende keinen Verschleiß zeigt, und einer Seriennummer, die keine vorherige Wartung oder Reparatur aufweist, vorhanden ist.Ein Verkäufer, der Unterlagen zur Bestätigung der Herkunft neuer Lagerbestände vorlegen kann, ist ein vernünftiger Ausgangspunkt. Wenn die Verpackung geöffnet wurde oder keine Beschaffungsunterlagen vorliegen, fragen Sie nach, bevor Sie die Einheit annehmen.
