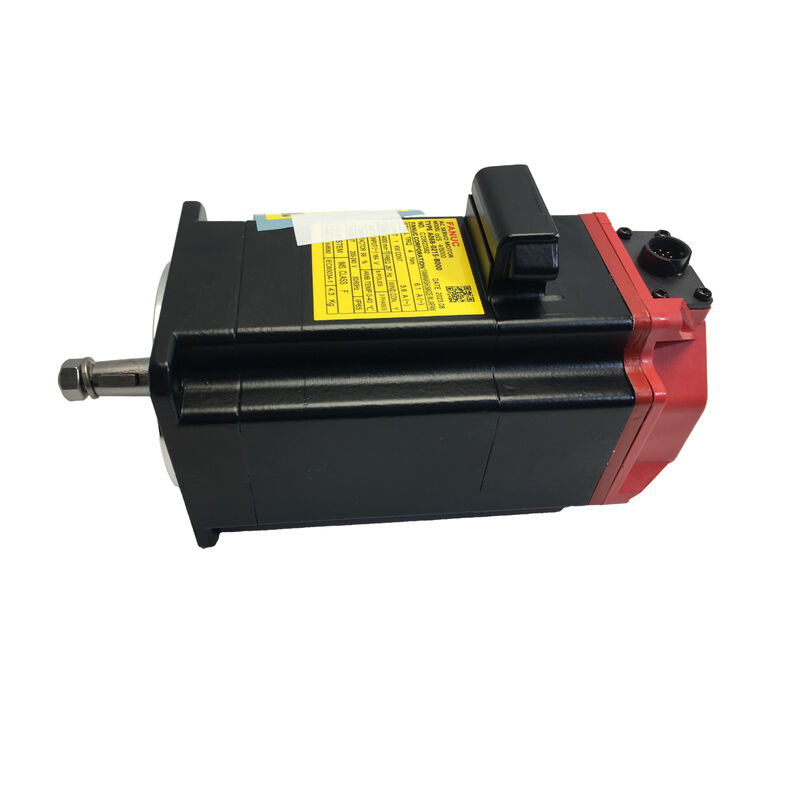

Fanuc Wechselstromservomotor A06B-0212-B001

βis-Serie · ohne Bremse · kompakter Wechselstrom-Servomotor für die CNC-Horizontal-Achs-Zufuhrregelung

Konsistenz ist das wichtigste Leistungsmerkmal

Die Messung der Höchstdrehmomentzahlen auf einem Datenblatt sieht gut aus, aber was eine Produktionsumgebung tatsächlich misst, ist etwas anderes.000. ob die Oberflächenbeschichtung beim letzten Schaltzyklus mit der ersten übereinstimmt. ob der Motor Variablen einführt, die die CNC ausgleichen muss,oder ruhig bleiben und das Steuerungssystem seine Arbeit machen lassen.

Der Fanuc A06B-0212-B001 basiert auf diesem zweiten Kriterium.Es gehört zur βis-Servomotorreihe von FANUC die kompakte Reihe, die Werkzeugmaschinen in allen wichtigen Industriezweigen antreibt und fährt ohne integrierte Bremse, die für die Anwendung auf der horizontalen Achse konfiguriert sind, wo die Schwerkraft nicht Teil der Gleichung ist.Wiederholbare Bewegung, die während des gesamten Produktionstages konsequent geliefert wird, direkt an ein FANUC-Antriebssystem ohne die Kompatibilitäts-Überkosten, die mit nicht-OEM-Alternativen verbunden sind.

Spezifikationen

Die technischen Entscheidungen in der Produktion

Absolute Encoder ∼ Achsenerkennung ohne Infrastruktur.Die Positionsdaten werden kontinuierlich im seriellen Encoder gespeichert, unabhängig von einer externen Batterie oder einem mechanischen Referenzsystem.ein Notstand, oder ein Stromausfall ̇ der Controller weiß bereits genau, wo sich die Achse befindet. Keine Homing-Routine. Keine Neupositionierungsverzögerung. Der nächste Zyklus beginnt von einer bekannten, verifizierten Position.

IP67 am Schachtende das Detail, das die Langlebigkeit bestimmt.In aktiven Bearbeitungsumgebungen spritzt die Schneidflüssigkeit nicht nur - sie verschwimmt, sie wandert und schlägt sich in jede Lücke ein, die das Gehäuse bietet.Die IP67-Bewertung auf der Schachtdichtung ist die Spezifikation, die Kühlmittel aus dem Encoder und Lagerhöhle auf lange Sicht hält, nicht nur in den ersten Wochen der Operation.

Drehmoment, das nicht mit der Geschwindigkeit variiert.Das niedriggeschwindige Drehmoment ist ein Motormerkmal, das sich während der Veredelung direkt auf bearbeitete Oberflächen überträgt.Die βis-Wicklungsgeometrie steuert diese Ausgangsunregelmäßigkeit über den gesamten BetriebsgeschwindigkeitsbereichDas Ergebnis ist eine Oberflächenkonstanz, die vom Verhalten des Motors selbst herrührt, nicht von der CNC, die um ihn herum kompensieren muss.

Thermisches Gleichgewicht durch kontinuierlichen Betrieb.Ein Motor, dessen Temperatur sich zu Beginn der Schicht stabilisiert und dort bleibt, erzeugt von Stunde eins bis Stunde zehn ein vorhersehbares Achsenverhalten.Die Isolationsklasse und die Lagerwahl auf der A06B-0212-B001 werden beide für den Dauerbetrieb gewählt, nicht für Maschinen, die sich mit längeren Abkühlzeiten zwischen den Betriebsvorgängen einschalten und ausschalten..

Eine Rahmengröße, die Installationsmöglichkeiten eröffnet.Die kompakte βis-Hülle passt in Maschinenplattformen, wo größere Servomotoren einfach nicht passen.Das ist keine Leistungsbeschränkung, es ist die spezifische Design-Eigenschaft, die diesen Motor für eine Kategorie von Maschinen, die nichts Größeres aufnehmen würde, geeignet macht..

Die Maschinen, in denen dieser Motor arbeitet

Denken Sie an die CNC-Anwendungen, bei denen der Zuführsachsmotor eine hohe Anzahl von Zyklen durchführen soll, in einem relativ kleinen Installationsraum,mit Toleranzen, die keinen Platz für die Leistungsvariablen des Motors bietenDas ist das Profil, das dieser Motor anspricht.

Kompakte CNC-Drehmaschinen.X- und Z-Achsenzufuhrregelung bei Drehzentren mit mittlerer bis hoher Zykluszahl.Der absolute Encoder stellt sicher, dass die Positionierungsreferenz über Chargenänderungen und Schichtübergänge hinweg intakt ist, ohne dass eine Homing-Sequenz zwischen Teilen erforderlich ist.

Kleine vertikale Bearbeitungszentren.Bei kompakten VMC-Plattformen ist der verfügbare Motormontageplatz eine harte Einschränkung.Der kleine βis-Rahmen löst das Platzproblem, ohne die Encoder-Spezifikation oder Antriebskompatibilität, von der das FANUC-Steuerungssystem abhängt, zu verändern.

Bohr- und Abbauzentren.Die Zufuhrsachse auf einem Tapping-Zentrum kehrt die Richtung kontinuierlich während des gesamten Produktionstages um.Niedrige Trägheit und schnelle Drehmomentantwort sind die Eigenschaften des Motors, die die Zykluszeiten konstant halten und verhindern, dass sich Positionsfehler in Zyklen ansammeln.

Sekundäre und Hilfsachsen.Drehtische, Werkzeugwechsler, Splitterentfernsysteme und Palettenpositionierungsmechanismen auf Mehrprozessmaschinen benötigen eine Kompatibilität mit dem FANUC-Protokoll und eine zuverlässige Positionierung.mit einer Leistung von mehr als 100 W und einer Leistung von mehr als 100 W,Die βis-Serie ist die richtige Stufe für diese Rollen, und die A06B-0212-B001 befindet sich am kompaktesten Ende.

Was der Sekundärmarkt falsch macht und was es kostet

Die Verbraucher sind in der Lage, sich zu überzeugen, daß die Verbraucher in der Lage sind, ihre Verbraucher zu unterstützen, indem sie sich für die Verwirklichung ihrer Ziele einsetzen.Ein bedeutender Anteil davon sind nicht , präsentiert neben neuen Bestand in einer Weise, die die Unterscheidung leicht zu übersehen.

Das praktische Problem ist nicht der Preisunterschied, sondern die Informationslücke.Wie viele Wärmezyklen hat die Wicklungsisolierung durchlaufen?Diese Information erscheint nicht auf der Außenseite des Motors, sondern erscheint später in der Produktion.als allmählich zunehmende Achse nach einem Fehler, ein intermittierender Encoderfehler oder ein Lagergeräusch, das sich monatelang im Betrieb entwickelt.

Mit einem neuen A06B-0212-B001 wird diese Unsicherheit beseitigt. Fabriklager. Ein Encoder bei Nullstunden. Wicklungsisolierung zu Beginn seiner Lebensdauer.Vollständige OEM-Garantie ab dem Datum der InstallationDer Motor läuft jahrelang unbeaufsichtigt in einer Maschine, in dem Zustand, in dem er anfängt, ist das Fundament, auf dem alles andere aufbaut.

Checkliste für die Installation und Wartungsanleitung

Bevor der Motor an der Maschine ist:Vergleichen Sie das Verstärkermodul mit der aktuellen Spezifikation des Motors.und es im Antriebshaus zu lösen kostet mehr Zeit als es in der Planungsphase zu fangen. Also verify shaft dimensions and connector positions against the machine mounting drawing — dimensional assumptions between βis generations have caused installation problems that a drawing check would have prevented.

Bei Erstbetrieb:Bestätigen Sie, dass das Feedback des Encoders sauber ist, dass der folgende Fehler innerhalb der Spezifikation liegt,Und der Antrieb meldet keine Fehler.Dies dauert nur wenige Minuten und stellt eine Basis für den Vergleich bei zukünftigen Serviceprüfungen her.

Während des Produktionsdienstes:Überwachen Sie regelmäßig die Achse nach einem Fehler über den CNC-Diagnostikbildschirm.Ein langsamer Aufwärtstrend über Wochen hinweg ist eher als ein plötzlicher Alarm als die charakteristische Frühwarnung für die Zerstörung der Versiegelung von Encoderkabeln in kühlflüssigkeitsbelasteten UmgebungenIn diesem Stadium wird die Lösung ein Kabelwechsel in ein geplantes Wartungsfenster.

Für gelagerte Einheiten:Aufbewahrungstemperatur zwischen 0 °C und 40 °C, relative Luftfeuchtigkeit unter 75%, ohne Kondensation.Die Welle muss alle sechs Monate von Hand gedreht werden, um zu verhindern, dass das Lager unter anhaltender statischer Kontaktbelastung bricht..Bewahren Sie das Gerät bis zum Tag der Installation in der Originalverpackung auf.

Häufig gestellte Fragen

F1: Hat die A06B-0212-B001 eine eingebaute Bremse?Nr. Das Suffix B001 bezeichnet eine Konfiguration ohne Bremse. Dieser Motor ist für den horizontalen Einsatz bestimmt, bei dem die Last nicht mechanisch gehalten werden muss, wenn die Leistung abgenommen wird.Anwendungen mit vertikalen Achsen oder Schwerkraftbelastungen erfordern eine mit einer Bremse ausgerüstete Variante der βis-Serie..

F2: Welcher Verstärker ist erforderlich, um diesen Motor zu betreiben?Der A06B-0212-B001 ist für den Einsatz mit Servoverstärkern der FANUC βi SVU- oder βi SVM-Serie ausgelegt.Die Kapazität des Verstärkermoduls muss mit dem Nennstrom des Motors übereinstimmen. Dies ist eine der am häufigsten übersprungenen Kontrollen und am zuverlässigsten verantwortlich für Antrieb Alarme beim ersten Start.

F3: Wird dieser Motor als Ersatz für eine frühere Einheit der β-Serie funktionieren?Die βis-Serie verwendet ein aktualisiertes serielles Encoder-Protokoll im Vergleich zur ursprünglichen β-Serie, das nach der Installation CNC-Parameteränderungen erfordert.Die physikalische Anschlussposition kann sich auch zwischen den Motorengenerationen unterscheiden.. Überprüfen Sie die Passform und planen Sie eine Parameterüberprüfung vor dem Ausführen der Achse.

F4: Welche FANUC-CNC-Systeme unterstützen diesen Motor?Der A06B-0212-B001 ist kompatibel mit den Steuerungen der FANUC-Serie 0i-D, 0i-F, 30i, 31i und 32i, wenn er mit dem entsprechenden Servoverstärker der βi-Serie gekoppelt ist.Kompatibilität sollte unabhängig vor der Angabe dieses Motors bestätigt werden.

F5: Wie kann ich überprüfen, ob ein Gerät vor dem Kauf neu ist?Neue Einheiten kommen in versiegelter FANUC-Verpackung mit intakten Echtheitsetiketten, einem Schacht ohne Verschleiß oder Kontaktmarkierungen am Schlüsseldurchgang und einer Seriennummer ohne vorherige Wartungsgeschichte.Bitte den Verkäufer, den neuen Lagerstand schriftlich zu bestätigen und bei Bedarf Beschaffungsunterlagen vorzulegen.Wenn die Verpackung geöffnet wurde oder die Beschaffungsdaten nicht verfügbar sind, muss dies vor Abschluss des Kaufs geklärt werden.
