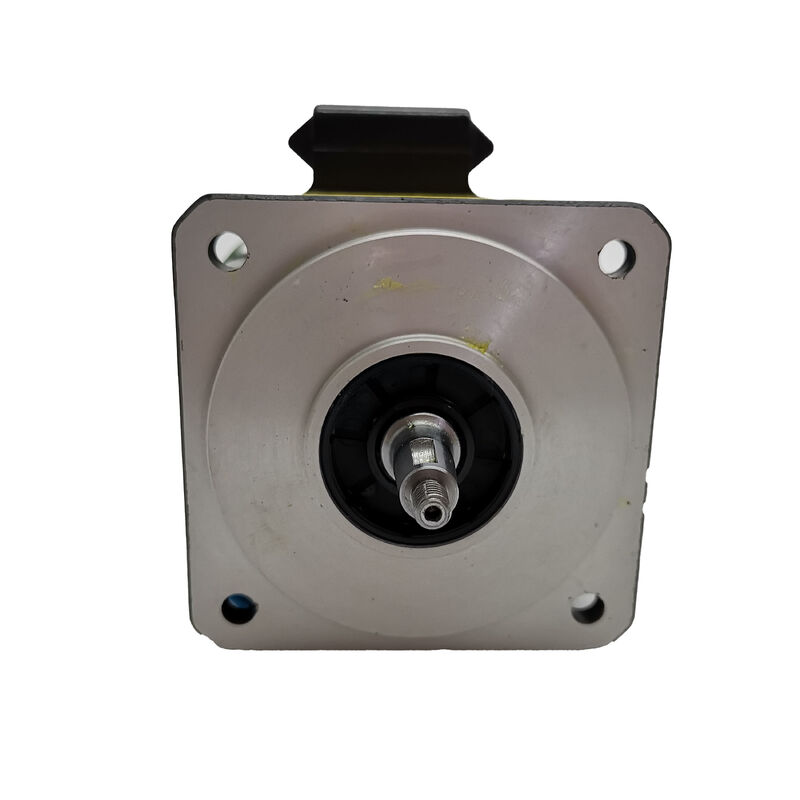

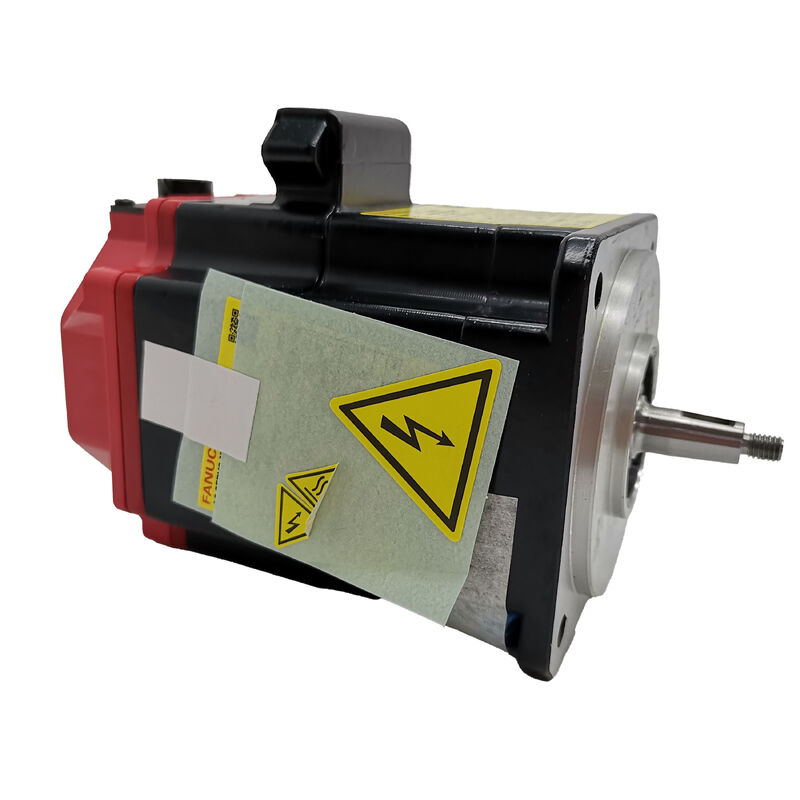

Fanuc A06B-0202-B000 Wechselstrom-Servomotor in gutem Zustand

Produktübersicht

Teilnummer:Die in Absatz 1 genannten Angaben sind zu beachten.

Auch gesucht:Die in Absatz 1 genannten Daten werden in einem anderen Mitgliedstaat als dem Mitgliedstaat, in dem sie vorgelegt werden, in einem anderen Mitgliedstaat als dem Mitgliedstaat, in dem sie vorgelegt werden, verwendet.

Fahrzeugmodell:αiF 1/5000

Zustand:Gut verwendet, geprüft, betriebswirtschaftlich geprüft

Klassifizierung:Fanuc Alpha iF Serie AC Bürstenloser Servomotor 1 Nm Stalldrehmoment, maximale Geschwindigkeit von 5.000 U/min, spärliche Welle mit Schlüssel, ohne Bremse, Alpha i A1000 Absolute Puls-Coder, IP65

Über diese Einheit

Der hier aufgeführte A06B-0202-B000 istin gutem Zustand- ein Gebrauchtmotor, der geprüft und als funktionsfähig bestätigt wurde; für Anlagen mit Fanuc-gesteuerter Ausrüstung, die jetzt einen funktionierenden Ersatz benötigen, anstatt auf neue Lieferzeiten zu warten;Eine Einheit in gutem Zustand zu einem realistischen Preis ist oft die richtige praktische Lösung.

Ein guter Zustand bedeutet, dass der Motor physisch auf Schachtintegrität, Dichtungszustand und Schäden am Encodergehäuse untersucht wurde.und es ist nicht als eine dargestelltEin ordnungsgemäß funktionierender αiF 1/5000 ist genau das, was ein Wartungsteam braucht, wenn er einen defekten Motor von einer Achse abzieht.

Technische Spezifikation

Die αiF 1/5000

Einige Achsen benötigen einfach keine großen Stalldrehmomente. Werkzeugmagazin-Indexierungsmechanismen, kompakte ATC-Armantriebe, kleine rotierende Positionstabellen,und sekundäre Positionierachsen an mehrsachsigen Bearbeitungszentren sind um leichte Lasten herum gebaut, die sich schnell bewegen und genau anhaltenFür diese Anwendungen ist ein Motor mit 10 oder 15 Nm Stalldrehmoment übertrieben.und bietet eine wiederholbare Positionierungsgenauigkeit in einem kleinen, leichtes Paket.

Das ist die αiF 1/5000.

Ein Newtonmeter Stalldrehmomententspricht den Anforderungen an die Dauerlast leichter CNC-Hilfeachsen.Höchstgeschwindigkeit von 5000 U/minDies macht ihn zu einem der schnellsten Motoren der αiF-Familie auf einer 5 mm großen Kugelschraube in direkter Kupplung erzeugt 4000 Nennumdrehungen pro Minute 20 m/min Durchlauf.Diese Kombination aus bescheidenem Drehmoment und hoher Drehzahl liefert echte Achsenleistung ohne größeren Motor..

00,5 kW bei 95% Leistungsfaktorbedeutet, dass der Motor weniger Reaktionsstrom aufnimmt als konkurrierende Konstruktionen mit ähnlicher Leistung.die Zusammensetzung von Motoren mit hohem Leistungsfaktor trägt maßgeblich zur Versorgungslast und thermischen Steuerung der Platten bei.

Gutes Verhalten Die ehrliche Bewertung

Das Wort "gut" hat hier eine spezifische Bedeutung.Es handelt sich um einen gebrauchten Motor im Betriebszustand, der von einem Personal geprüft wurde, das weiß, worauf ein Motor der Serie αiF achten soll, bevor er wieder in Betrieb genommen wird..

Wie gut ist der Motor?

Geometrie der Welle- die Koniskappe überprüft worden ist. Eine Koniskappe, die wiederholt mit unpassendem Werkzeug entfernt und neu eingebaut wurde, oder die einen physikalischen Aufprall erlitten hat,kann die Dimensionsintegrität verlieren und eine zuverlässige Kopplung unmöglich machenDie Kuppel dieser Einheit ist intakt.

Gehäuse und Steckverbinder für Encoder- das Gehäuse des A1000-Impulscoder ist unbeschädigt und der Steckkörper ist sauber ohne gebogene oder korrodierte Nadeln.Eine mit einem beschädigten Stecker ist deutlich weniger wert als eine mit dem Stecker in sauberem Zustand..

Versiegelung IP65- die Motorkarosserie weist keine Anzeichen von Versiegelungsfehlern oder Eintritt von Kühlmitteln auf. Bei IP65 ist der Motor gegen Staub und Wassergeschwindigkeit geschützt;Verfallene Dichtungen lassen Kühlmittel in die Windungen gelangen und führen zu Isolationsfehlern.

Dreh- und Lagerzustand- der Motor dreht sich frei, ohne dass es zu einer Rauheit oder zu einem Schleppen kommt, das auf ein Lager hindeutet, das ersetzt werden muss.

Dies ist eine praktische, ehrliche Bestandsbeschreibung. Der Motor wird verwendet. Käufer, die absolute Gewissheit von Null angesammelten Stunden und Fabrikkalibrierte Encoder Ausrichtung benötigen, sollten eine neue Einheit angeben.Käufer, die einen funktionierenden αiF 1/5000 in kurzer Zeit zu einem wettbewerbsfähigen Preis benötigen.

Taper-Welle und Schlüssel: sichere Kopplung für Präzisionsachsen

Jeder A06B-0202-B000 trägt einemit einer Breite von mehr als 20 mm,Diese Kupplungsnorm ist aus gutem Grund die Norm der Werkzeugmaschinenindustrie.und der Schlüssel überträgt Drehmoment durch positive mechanische Anbindung anstatt Reibung Klemmen allein.

Bei 1 Nm Stalldrehmoment überträgt der Schlüssel eine bescheidene Belastung im Verhältnis zur Wellengeometrie.wenn der Motor während der Wartung entfernt und wieder installiert wird, Lagerwechsel oder Encoder-Austausch was bedeutet, dass die Achsenkalibrierung und die nachfolgenden Fehlerprüfungen nach einem Motorwechsel einfach sind.

Bei Maschinen, bei denen die angetriebene Kupplung eine glatte Bohrung ohne Schlüsselanbindung erfordert,Einheitliche DatenbankDie Variante innerhalb der gleichen αiF 1/5000-Familie trägt eine gerade glatte Welle. Das Drehmoment, die Drehzahl, der Encoder und alle anderen Spezifikationen sind identisch.

Keine Bremse: Richtig für die meisten Anwendungen

Das Suffix B000 bedeutetkeine elektromagnetische BremseDies ist die Standardkonfiguration für horizontale Hilfsachsen und die meisten Positionierachsen, bei denen keine Netto-Gravitationskraft entlang der Achtrotationsrichtung wirkt.

Auf diesen Achsen wird die Ruheposition durch die Servo-Sperre des Fanuc αi-Servoverstärkers aufrechterhalten.000,000 Zählungen pro Umdrehung korrigiert der Verstärker kontinuierlich den angeordneten Winkel der Welleoder Bremszeit in der CNC-Startsequenz.

Vertikale Achsen oder geneigte Zuführungen, die eine Gravitationslast entlang der Schachtbewegungsrichtung tragen, sind eine andere Sache.und die Motorspezifikation muss eine Bremse enthalten. Die Bremsvariante für diesen Motor ist dieDie in Absatz 1 genannten Angaben sind zu beachten.Vor dem Einbau eines Ersatzes B000 ist zu überprüfen, ob die Achsenorientierung und Lastmerkmale mit einem bremsenlosen Motor übereinstimmen.

Alpha i A1000 Absolute Pulscoder: kein Homing erforderlich

Der A06B-0202-B000 trägt dieAlpha i A1000 serieller Absolute-Puls-Coder¢ 1,000,000 Impulse pro Umdrehung, wobei die Absolute Position bei mehreren Drehungen durch das Ausschalten der Backupbatterie im Fanuc αi-Servoverstärker erhalten bleibt.

Die operativen Folgen sind unkompliziert und bedeutsam:Schalten Sie die CNC an, die Achsenkoordinate ist sofort bekanntEs gibt keinen Rücklaufzyklus, keine überwachte Fahrt, kein Warten, bis die Achse ihren Bezugspunkt findet, bevor die Produktion beginnen kann.Nach einem Alarm neu starten, oder sich von einem Stromausfall erholen,Der absolute Codierer bedeutet, dass die Maschine dort fortfährt, wo sie aufgehört hat, was besonders wertvoll ist bei Maschinen mit mehreren Achsen, bei denen die sequentielle Anpassung aller Achsen erhebliche Zeit in Anspruch nimmt..

Bei einem gebrauchten Motor wie diesem A06B-0202-B000 wird der A1000-Mehrdrehzähler von der Batterie im Verstärker gehalten, nicht vom Motor selbst. the CNC's current position data may need to be re-referenced once to synchronise the absolute counter to the machine coordinate system — a standard commissioning step that the machine's service documentation coversNach dieser ersten Synchronisation funktioniert die absolute Position normal.

Erinnerung zur Wartung der Batterie:Die Backupbatterie ist im Servoverstärker, nicht im Motor.Ersetzen Sie es, wenn die Fanuc CNC gibt eine niedrige Batterie-Alarm.

A06B-0202 Serie Varianten auf einen Blick

Die B000 ist die Bremsenfreie, spitze Welle, absolute Encoder-Basislinie, die sauberste und häufigste Konfiguration in dieser Motorenfamilie.der Encoder-Typ und die Bremskonfiguration sind ohne Parameteränderungen und Verkabelungsänderungen nicht zwischen Varianten derselben Maschine austauschbar.

Typische Anwendungen

Werkzeugmagazin und ATC-Antriebe.Zufallszugriff Werkzeugmagazin-Indexing, ATC Arm Positionierung,und Werkzeugkettenantriebsmechanismen in Fanuc-gesteuerten Bearbeitungszentren, bei denen die Leichtmechanismuslast innerhalb des Drehmomentbudgets von 1 Nm und dieBei einer Höchstgeschwindigkeit von 1000 U/min ist eine schnelle Zykluszeit für die Auflage möglich.

Kompakte CNC-Bearbeitungszentrum-Zuführsachsen.X-, Y- und Z-Antriebe für kleine Bohr-Tap-Zentren, Desktop-CNC-Bearbeitungszentren und kompakte 3-Achsen-Maschinen, bei denen die Lastmasse und die Schneidkraftanforderungen mit dem Leistungsumfang des αiF 1/5000 übereinstimmen.

Rotations- und Indeksierpositionierachsen.Drehtischantriebe, B-Achsen-Neigungsmechanismen und Hilfsindex-Achsen in mehrsachsigen Bearbeitungszentren und Drehmaschinenzentren, bei denen eine präzise Winkelpositionierung bei Geschwindigkeit die primäre Anforderung ist.

Sekundär- und Nebenachsen auf Mehrsachssystemen.U-, V-, W- und andere lineare Nebenachsen sowie Gang-Slide-Positionierungsantriebe auf Mehrspindel-Drehzentren,wobei die Achslast sekundär ist und die kompakte Größe des αiF 1/5000 einen Verpackungsvorteil darstellt.

Fanuc-Roboter periphere Achsenantriebe.Übergangseinheiten der siebten Achse, Hilfsachsen der Positionierer,und periphere Antriebsmechanismen in Fanuc-Roboterzellen, bei denen die αi-Kompatibilität des αiF 1/5000 die Integration in dasselbe Servonnetzwerk wie die primären Roboterachsen ermöglicht.

Häufig gestellte Fragen

F1: Was bedeutet "guter Zustand" für diesen Motor?

Ein guter Zustand bedeutet, dass der Motor physisch geprüft und als funktionsfähig bestätigt wurde.nicht nach den neuen Spezifikationen neu gebaut, jedoch die Inspektion bestanden hat und wieder in Betrieb genommen werden kann. Für Käufer, die einen neuen Betriebsstand mit null Arbeitsstunden benötigen, ist ein neues Gerät die richtige Wahl.,Dieser Motor ist die praktische Option.

F2: Erfordert dieser Motor nach jedem CNC-Anschalten einen Zyklus?

Nein, dieAlpha i A1000 ist ein serieller absoluter CodiererDie Position der mehrfach drehenden Welle wird durch das Abschalten der Backupbatterie im Fanuc αi Servoverstärker beibehalten.die Achsenkoordinate wird unverzüglich wiederhergestellt, ohne dass sich die Achsen bewegen.Dies ist einer der Hauptvorteile des absoluten Encoders gegenüber der inkrementellen i1000-Variante (B001), die bei jedem Aufladen eine Referenzrendite erfordert.Beachten Sie, dass nach der Installation eines Ersatzmotors, ist eine einmalige Positionssynchronisierung in der Regel erforderlich, um den absoluten Zähler mit der Maschinenkoordinate übereinzuschließen dies ist ein Standardbetriebnahme-Schritt, kein wiederkehrender Homing-Anforderung.

F3: Welcher Fanuc-Verstärker passt zum A06B-0202-B000?

Dieser Motor benötigt eineServoverstärker der Fanuc αi-Serie (αiSV)Bei 0,5 kW / 1 Nm wird dieαiSV 4Kompatible CNC-Plattformen umfassenFanuc-Baureihen 0i-D, 0i-F, 16i, 18i, 21i, 30i, 31i und 32i. Der A06B-0202-B000 ist nicht kompatibel mit Originalverstärkern der Serie α (nicht i) oder Antrieben der Fanuc β-Serie.Überprüfen Sie, ob die Einstellungen der Achsenparameter des Verstärkers mit dem Motortyp αiF 1/5000 übereinstimmen, bevor die Produktion läuft..

F4: Kann ein B000 (ohne Bremse) einen B300 (Bremse) in einer Maschine ersetzen?

Nicht ohne eine vollständige Einschätzung der Achse.Die Bremsvariante B300 ist auf Achsen montiert, bei denen beim Servo-Ausgeschaltetsein ein mechanisches Halten erforderlich ist typischerweise vertikale oder geneigte Achsen, bei denen die Schwerkraft ohne Bremse zu Bewegung führen würdeDie Ersetzung eines B300 durch einen B000 beseitigt diese Sicherheitsfunktion.Wenn der ausfallende Motor bestätigt wird, war es ursprünglich ein B000Wenn der ursprüngliche Motor ein B300 war, konsultieren Sie die Maschinendokumentation oder den Hersteller, bevor Sie einen bremsenlosen Ersatz montieren.

F5: Ist der αiF 1/5000 der kleinste Motor der Fanuc αiF-Serie?

Ja, die αiF 1/5000 ist das Einstiegsmodell der Fanuc αiF-Serie nach Standmoment.Alle teilen die gleiche αi serielle Encoder-Schnittstelle und Verstärker-Plattform. Wenn die Maschinenachse mehr als 1 Nm anhaltendes Stalldrehmoment benötigt, ist der nächste Schritt dieαiF 2/5000 (Serie A06B-0205).Wenn die vorhandene Achse ursprünglich mit einem 1 Nm-Motor ausgestattet war,Ersatz durch einen größeren Motor erfordert die Überprüfung, ob die Einstellungen des Verstärkerstroms und der Achsenparameter mit dem neuen Motor kompatibel sind.
