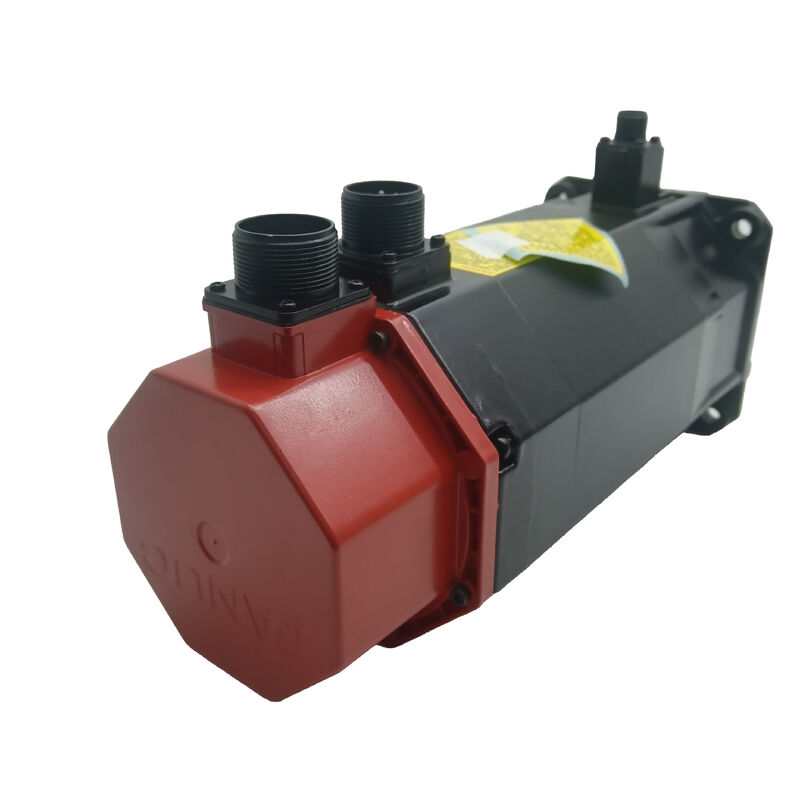

Fanuc A06B-0163-B175 AC-Servomotor — αM9/3000, Kegelwelle, Bremse, A64-Encoder, Guter Zustand

Produktübersicht

Teilenummer: A06B-0163-B175

Auch gesucht als: A06B0163B175, FANUC A06B-0163-B175, Fanuc A06B0163B175

Motormodell: αM9/3000 Zustand: Gut — gebraucht, geprüft, funktionsfähig

Klassifizierung: Fanuc Alpha Serie AC-Bürstenloser Servomotor — 9 Nm Stillstandsdrehmoment, 3.000 U/min, Kegelwelle mit Keil, Federkraft-Haltebremse, A64 inkrementeller Impulsgeber, IP65

Ein gebrauchter Motor, ehrlich beschrieben

Wartungsteams, die einen ausgefallenen A06B-0163-B175 ersetzen, stehen vor einer einfachen Entscheidung: Neuteil (falls verfügbar und zum Neuteilpreis) oder eine qualitativ hochwertige Gebrauchteinheit, die die Maschine schnell und zu einem Bruchteil der Kosten wieder in Betrieb nimmt. Dieses Angebot ist die zweite Option.

Guter Zustand bedeutet, was es sagt. Der Motor wurde inspiziert — Wellengeometrie, Encodergehäuse, Steckerintegrität, Bremsfunktion und Dichtungszustand wurden alle überprüft. Er dreht sich frei ohne Lagerrauhigkeit. Es ist kein neuer Motor, und ihn als solchen aufzuführen wäre unehrlich. Was es ist, ist ein ordnungsgemäß funktionierender αM9/3000, der bereit ist, in die Maschine eingebaut zu werden, für die er entwickelt wurde. Für eine Produktionsanlage, bei der Ausfallzeiten Kosten verursachen und die Lieferzeit für einen neuen Fanuc Alpha-Serienmotor in Wochen gemessen wird, ist ein guter gebrauchter A06B-0163-B175, der jetzt verfügbar ist, oft die richtige Antwort.

Technische Spezifikationen

Der αM9/3000 in der Fanuc Alpha-Reihe

Der αM Motoren stellen ein Mid-Generation-Update innerhalb der ursprünglichen Fanuc Alpha-Servoserie dar. Während die Standard-Alpha-Motoren (αA, αC-Bezeichnungen) die Kernanwendungen für Werkzeugmaschinenachsen abdeckten, wurde die αM-Serie eingeführt, um spezifische Anwendungen zu bedienen — einschließlich Roboter-Gelenkantrieben —, bei denen eine etwas andere Drehmoment-Geschwindigkeits-Charakteristik und physikalische Konfiguration erforderlich waren. Die "M"-Bezeichnung kennzeichnet diese Variante, und sie kommt im Feld seltener vor als die Standard-Alpha-Serie, was ein Grund dafür ist, dass die Suche nach gutem Ersatzbestand mehr Aufwand erfordert.

Neun Newtonmeter Stillstandsdrehmoment bei 3.000 U/min platzieren den αM9/3000 in der Mitte des ursprünglichen Alpha-Serienbereichs — leistungsfähig genug für die schwereren CNC-Achsenantriebe und Roboter-Gelenkanwendungen, für die er spezifiziert wurde, kompakt genug, um in die Platzbeschränkungen dieser Anwendungen bei ~17 kg zu passen. Die kontinuierliche Nennleistung von 1,8 kW bei 161 V, 200 Hz spiegelt die Motorversorgungsmerkmale der ursprünglichen Alpha-Verstärkerplattform wider — anders als die 200-V-Eingangs-/157-V-Motorspannung der schwereren α22- und α30-Serien, aber die gleiche grundlegende elektrische Schnittstelle der Alpha-Generation.

Bremse verbaut: Warum die B175 wichtig ist

Der B175-Suffix kennzeichnet die Motorvariante mit einer federkraftbetätigten Haltebremse — dies ist keine Option oder Zubehör. Sie ist ein struktureller Bestandteil des Motors, auf den das ursprüngliche Maschinen- oder Roboterdesign angewiesen war, und ihre Anwesenheit am Ersatzmotor ist für Achsen, für die sie ursprünglich spezifiziert war, nicht verhandelbar.

Federkraftbetätigte Bremsen arbeiten nach einem Fail-Safe-Prinzip. Wenn keine Stromversorgung vorhanden ist — sei es konstruktionsbedingt bei kontrolliertem Abschalten oder durch Umstände bei einer Störung, einem Not-Aus oder einem Stromausfall — greift die Bremsfeder und klemmt die Welle mechanisch. Die Motorwelle kann sich nicht drehen, bis das Bremsmagnetventil bestromt und die Feder gelöst ist. Kein Strom, keine Bewegung. Dies ist der Haltemechanismus, auf den vertikale Achsen und Robotergelenke angewiesen sind, um ein Absinken durch Schwerkraft zu verhindern, wenn der Servo deaktiviert ist.

Die Variante B075 desselben Motors — gleiches Drehmoment, gleiche Geschwindigkeit, gleicher Encoder — hat keine Bremse. Wenn der ausgefallene Motor an der Maschine ein B175 war, ist das B075 keine sichere Ersatzlösung für eine vertikale Achse oder ein Robotergelenk. Die Bremse ist kein Komfortmerkmal; sie ist der mechanische Sicherheitsmechanismus der Achse. Der hier aufgeführte A06B-0163-B175 behält seine Bremse, und die Bremse wurde während der Inspektion auf Ein- und Ausrückfunktion geprüft.

Für horizontale Achsen ohne Schwerkraftkomponente bietet die Servo-Verriegelung eine ausreichende Positionshaltung, und die Bremse ist redundant — aber der Einbau eines gebremsten Motors an einer horizontalen Achse schadet nicht und beeinträchtigt die Leistung nicht. Die Maschine hat einfach eine Bremse, die sie nicht aktiv benötigt.

Kegelwelle mit Keil: Sichere Kupplung bei 9 Nm

Der präzisionsgeschliffene Kegelwelle mit Keil am A06B-0163-B175 ist die richtige Kupplungsschnittstelle für die Maschine oder den Roboter, für den dieser Motor entwickelt wurde. Die Kegelgeometrie zentriert die Kupplungsnabe bei der Installation selbst — ziehen Sie die Nabe mit einer Zugschraube auf die Welle, und der Kegelkontakt richtet die Motor- und Abtriebswellenachsen automatisch auf enge Maßtoleranzen aus, ohne manuelle Einstellung. Der Keil überträgt das Drehmoment durch formschlüssige mechanische Verbindung und nicht durch Reibungsklemmung, was besonders bei einem Stillstandsdrehmoment von 9 Nm relevant ist, wo eine rein reibungsgeklemmte gerade Wellenkupplung eine sorgfältige Drehmomentvorgabe erfordert, um ein Durchrutschen unter Spitzenlasttransienten zu vermeiden.

An diesem gebrauchten Motor wurde der Kegel visuell inspiziert und zeigt keine Aufprallschäden oder Fressspuren, die die Kupplungseingriff beeinträchtigen würden. Die Keilnutabmessungen sind intakt. Ein Ersatzmotor mit einer beschädigten oder abgenutzten Kegelwelle ist keine wartungsfähige Einheit — dieser Inspektionsschritt ist nicht kosmetisch.

A64-Impulsgeber: Inkrementelles Feedback der ursprünglichen Alpha-Generation

Der A64-Encoder liefert 64.000 Zählungen pro Umdrehung über die parallele inkrementelle Impulsschnittstelle der ursprünglichen Fanuc Alpha-Serie. Dies ist kein serieller Absolutwertgeber der αi-Generation. Der Unterschied ist betrieblich und für die Verstärkerkompatibilität wichtig.

Inkrementell bedeutet bei jedem Einschalten ein Referenzpunkt-Suchlauf. Wenn die CNC- oder Robotersteuerung eingeschaltet wird, muss die Achse einen Referenzpunkt-Suchlauf (Homing) ausführen, bevor das Steuerungssystem weiß, wo sich die Achse im Maschinenkoordinatensystem befindet. An einem Fanuc-Robotergelenk, das mit einem A06B-0163-B175 ausgestattet ist, bedeutet dies, dass der Roboter nach einem Stromausfall eine Kalibrierungs- oder Nullrückstellprozedur benötigt. An einer CNC-Werkzeugmaschine ist es eine Referenzpunkt-Rückfahrt. Beides sind Standardverfahren für Geräte der ursprünglichen Alpha-Serie — die Startsequenz der Maschine berücksichtigt dies.

Abgleich der Verstärkergeneration ist entscheidend. Der A64-Encoder kommuniziert über die ursprüngliche parallele Alpha-Encoder-Schnittstelle. Fanuc αi-Serienverstärker erwarten das serielle Encoderprotokoll von αiS- und αiF-Motoren — die beiden sind auf Steckverbinder- und Protokollebene inkompatibel. Der A06B-0163-B175 benötigt einen ursprünglichen Fanuc α-Serien SVU-Verstärker (αSVU1-40 oder αSVU1-80 je nach Achskonfiguration). Wenn die Maschine αi-Verstärker verwendet, ist dieser Motor ohne Adapter nicht kompatibel. Bestätigen Sie immer die Verstärkergeneration, bevor Sie einen Ersatzmotor bestellen.

Roboter- und Werkzeugmaschinenanwendungen

Der A06B-0163-B175 wurde während seiner Produktionszeit in zwei verschiedenen Anwendungsbereichen eingesetzt, was erklärt, warum die Nachfrage nach diesem Teil sowohl von der Wartung von Werkzeugmaschinen als auch von der Wartung von Robotern kommt.

Fanuc Roboter-Gelenkantriebe. Der αM9/3000 mit Bremse war eine gemeinsame Motorspezifikation für mehrere Fanuc Robotermodelle — einschließlich der M-710i-Familie, die in Materialhandhabungs-, Bearbeitungs- und Montageanwendungen in der Automobil- und allgemeinen Fertigung eingesetzt wurden. An einem Robotergelenk ist die Bremse im Servo-Aus-Zustand unerlässlich: Die Gelenkposition muss mechanisch gehalten werden, damit der Arm nicht unter Schwerkraft fällt, wenn die Steuerung herunterfährt oder ausfällt. Ein A06B-0163-B175, der aus einem stillgelegten Fanuc-Roboter in funktionstüchtigem Zustand ausgebaut wurde, ist eine legitime Ersatzquelle für denselben Motor an einem aktiven Roboter — vorausgesetzt, die Einheit wurde korrekt inspiziert.

CNC-Werkzeugmaschinen-Vorschubachsen. An großen Bearbeitungszentren und Drehzentren, die von Fanuc Serien 15, 16 oder 18 CNCs mit ursprünglichen Alpha-Verstärkern gesteuert werden, deckte der αM9/3000 mittlere Vorschubachsenanwendungen ab, bei denen 9 Nm Stillstandsdrehmoment und 3.000 U/min den Achslast- und Geschwindigkeitsanforderungen entsprachen. Diese Maschinen sind ausgereift — viele weit über ihre ursprüngliche Lebensdauer hinaus — und der A06B-0163-B175 bleibt das richtige Ersatzteil für die ursprüngliche Motorspezifikation.

Verstärker- und CNC-Kompatibilität

Der A06B-0163-B175 benötigt einen Fanuc α-Serien Servoverstärker (αSVU) — die erste Generation der Alpha SVU-Plattform, nicht die αi-Serie, die sie ablöste. Kompatible CNC-Plattformen umfassen Fanuc Serie 15, 16 und 18 der ursprünglichen Alpha-Generation und Fanuc Robotersteuerungen aus derselben Ära (R-J2, R-J3 und Äquivalente). Der Motor ist nicht kompatibel mit αi- oder αiS-Verstärkern oder mit β-Serien-Antrieben.

Beim Einbau dieses Motors als Ersatzteil überprüfen Sie, ob die Achsparameter der CNC- oder Robotersteuerung für den Motortyp αM9/3000 korrekt eingestellt sind. Eine falsche Parametrierung — insbesondere Stromgrenze und Motortyp-Code — führt zu instabilem Servo-Verhalten oder Überstromfehler des Verstärkers beim Start, selbst wenn der Motor selbst in einwandfreiem Zustand ist.

A06B-0163 Serie: Wichtige Varianten

Die B175 ist die gebremste, Kegelwellen-Standard-IP65-Konfiguration. Bestätigen Sie die Teilenummer des ausgefallenen Motors genau — der Einbau einer ungebremsten B075, wo eine B175 spezifiziert war, ist ein Sicherheitsproblem bei vertikalen Achsen und Robotergelenken.

FAQ

F1: Was bedeutet "guter Zustand" — wurde die Bremse getestet?

Ja. Guter Zustand bei diesem Motor beinhaltet eine Funktionsprüfung der Bremse. Die Bremse wurde auf korrektes Ansprechen (federbetätigt, Welle gehalten) im stromlosen Zustand und auf sauberes Lösen bei Bestromung des Magnetventils geprüft. Das Ansprechen der Bremse wird nicht nur angenommen — es wurde während der Inspektion bestätigt. Die Welle, das Encodergehäuse, der Zustand des Steckers und die Dichtungsintegrität wurden ebenfalls überprüft. Dies ist ein gebrauchter Motor, der die Inspektion bestanden hat, nicht einer, der nur gereinigt und neu gelistet wurde.

F2: Benötigt dieser Motor bei jedem Einschalten der Maschine einen Referenzpunkt-Suchlauf?

Ja. Der A64 ist ein inkrementeller Encoder — er speichert die Wellenposition nicht bei Stromausfall. Jedes Mal, wenn die CNC- oder Robotersteuerung eingeschaltet wird, muss die Achse einen Referenzpunkt-Suchlauf (Homing) durchführen, um ihre Position im Maschinenkoordinatensystem zu ermitteln. Bei Fanuc-Robotern beinhaltet dies typischerweise eine Kalibrierungs- oder Nullrückstellprozedur. Bei CNC-Werkzeugmaschinen ist es eine Referenzpunkt-Rückfahrt. Dies ist ein Standardbetriebsverfahren für alle Geräte der ursprünglichen Fanuc Alpha-Serie und bereits in die Startsequenz der Maschine integriert.

F3: Ist der A06B-0163-B175 mit Fanuc αi-Serienverstärkern kompatibel?

Nein. Dieser Motor verwendet die A64 parallele inkrementelle Encoder-Schnittstelle der ursprünglichen Alpha-Serie. Fanuc αi-Verstärker erwarten das serielle Encoderprotokoll, das von αiS- und αiF-Motoren verwendet wird — die beiden Systeme sind auf elektrischer und Protokollebene auf Steckverbinderebene inkompatibel. Der A06B-0163-B175 benötigt einen ursprünglichen Fanuc α-Serien SVU-Verstärker. Wenn die Maschine bereits auf αi-Verstärker aufgerüstet wurde, funktioniert dieser Motor ohne Adapter nicht. Bestätigen Sie die Verstärkergeneration, bevor Sie bestellen.

F4: Kann die B175 (Bremsversion) die B075 (ungebremste Version) ersetzen?

An einer horizontalen Achse ohne Schwerkraftlast schadet der Einbau einer B175, wo ursprünglich eine B075 spezifiziert war, nicht — die Bremse bleibt einfach beim Start angezogen und löst sich, wenn der Servo aktiviert wird, und zieht sich beim Servo-Aus wieder an, als zusätzliche passive Halterung. An einer vertikalen Achse oder einem Robotergelenk ist die Unterscheidung umgekehrt: Eine B075 darf niemals eine B175 ersetzen, da die B075 im Servo-Aus-Zustand keine mechanische Halterung hat und eine Schwerkraftlast dazu führt, dass die Achse oder der Arm absinkt. Passen Sie immer die Bremskonfiguration an die ursprüngliche Motorspezifikation an.

F5: Warum ist der αM9/3000 schwerer zu finden als Standard-Fanuc-Alpha-Serienmotoren?

Die αM-Bezeichnung kennzeichnet eine spezielle Variante innerhalb der ursprünglichen Alpha-Serie, die für bestimmte Anwendungen — hauptsächlich Roboter-Gelenke und spezialisierte CNC-Achsen — und nicht für den allgemeinen Werkzeugmaschinen-Achsenmarkt, den die Standard-Alpha-Motoren bedienten, eingeführt wurde. Weniger Einheiten wurden im Verhältnis zur Mainstream-Alpha-Reihe produziert, was bedeutet, dass weniger auf dem Gebrauchtmarkt landen und die Lieferzeiten für Neuteile länger sind. Diese Knappheit ist genau der Grund, warum ein gebrauchter A06B-0163-B175 in gutem Zustand für ein Wartungsteam, das ihn schnell benötigt, anstatt auf eine Lieferkette für einen Motor mit geringem Produktionsvolumen zu warten, einen echten Wert hat.
