| Herkunftsort | Japan |
| Markenname | FANUC |
| Zertifizierung | CE ROHS |
| Modellnummer | A02B-0280-B502 |
DieFanuc A02B-0280-B502ist die integrierte CNC-Steuerungsanlage für die Fanuc-Plattform für Bearbeitungszentren der Baureihe 0i Modell A, eines der am weitesten verbreiteten CNC-Steuerungssysteme in der Geschichte der industriellen Bearbeitung.
Die Serie 0i war das mittlere CNC-Angebot von Fanuc, das fast hochwertige Funktionalitäten (Mehrachseninterpolation, starre Berührung, Werkzeugkompensation,PMC-Leiterlogik) an die größtmögliche installierte Basis von Werkzeugmaschinen zu einem wettbewerbsfähigen.
Die MA-Variante umfasst speziell Bearbeitungszentren vertikale und horizontale Fräsen, mehrsachsige Kontur und Bearbeitungszentren mit automatischen Werkzeugwechselsystemen.

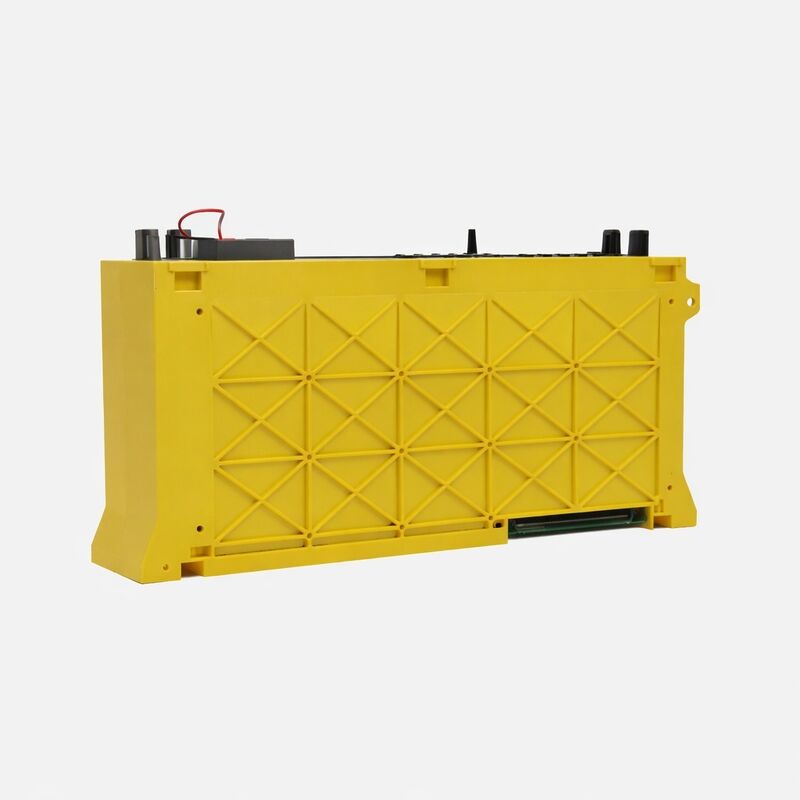

Als vollständige CNC-Steuerungseinheit integriert der A02B-0280-B502 die CPU, ROM, RAM, LCD/MDI Schnittstellen, I/O-Erweiterungsbus und Servo-Kommunikationsschnittstelle in eine einzige Back-Panel-Anlage.
Im Feld befindet sich dieses Gerät hinter dem Bedienfeld der Maschine, verbunden mit den Achsen-Servoantrieben, Spindelantrieben, PMC-E/A-Modulen und der Schnittstellenverkabelung des Bedienfelds der Maschine.
Die Steuerung steuert den kompletten Bewegungszyklus von der Ausführung des G-Code-Programms bis zum Schließen der Positionsschleife an allen gesteuerten Achsen.
The 0280 series within the A02B product family corresponds to the first-generation 0i Model A hardware platform — the generation that introduced Fanuc's transition from the older Series 0 and Series 15 architecture to the compactDie auf der A02B-0280-B502 basierenden Maschinen umfassen Bearbeitungszentren von Ende der 1990er bis Anfang der 2000er Jahre von Herstellern wie Mazak, Mori Seiki, Makino, Okuma, Doosan,und eine breite Palette von taiwanesischen und koreanischen Maschinenbauer, die die 0i-Plattform als Standard CNC übernommen haben.
| Parameter | Wert |
|---|---|
| Reihe | FANUC Serie 0i Modell A (0i-MA) |
| Maschinentyp | Bearbeitungszentrum / Fräsen |
| Kontrolltyp | Integrierte CNC-Steuerungseinheit |
| Interpolation | Linear, kreisförmig (Standard) |
| PMC | integrierte programmierbare Maschinensteuerung |
| I/O-Schnittstelle | RS-232C, FANUC I/O-Bus |
| Kompatible Laufwerke | S-Serie, Alpha-Serie (frühe 0i-A-Generation) |
| Produktfamilie | A02B-0280 (Modell A der Serie 0i) |
| Die Situation | Neues (Überschuss) / Saniertes |
Die "0i" im Produktfamiliennamen von Fanuc kennzeichnet die Steuerungsgeneration, die der früheren 0-Serie (0-MA, 0-MC,0-TA) und in die modernen 0i-D- und 0i-F-Plattformen überbrückt, die heute noch in Produktion sindDie Bezeichnung Modell A kennzeichnet die erste Hardware-Generation innerhalb der 0i-Serie, während MA die Variante des Bearbeitungszentrums
In der Praxis lieferte die Serie 0i-MA die Programmier- und Betriebsmerkmale, die die Benutzer von Bearbeitungszentren in ihrer Zeit benötigten:G-Code-Programmierung kompatibel mit früheren Fanuc-Teilprogrammen der Serie 0 und der Serie 15 (bestehende Programme laufen ohne Änderungen), Dosenbohr- und Fräszyklen, Werkzeugradiuskompensation, Arbeitskoordinatensysteme (G54 G59), Messung der Schneidlänge und Standard-Stiftklemmen.
Der PMC (Programmierbare Maschinensteuerung) verwaltet die E/A-Logik der Maschine ¢ Werkzeugwechsel-Sequenzierung, Palettenverschluss, Kühlmittelsteuerung, Türschließungen ¢ getrennt von der CNC-Bewegungssteuerung,in einer Zwei-Prozessor-Architektur, die die maschinelle Logik-Verarbeitung unabhängig von der CNC-Servo-Steuerungsschleife hält.
Der A02B-0280-B502 ist die Back-Panel-Einheit, die Hardware-Einheit, die hinter dem Betreiber-Display und der Tastatur montiert wird.die Achs-Servo-Schnittstelle, der PMC-Prozessor, der Speicher für die Teileprogramme und -parameter und die Kommunikationsschnittstellen.
Das Bedienbildschirm (LCD), die MDI-Tastatur und die Bedienknöpfe der Maschine sind separate Komponenten, die über standardisierte Schnittstellenkabel mit der Einheit B502 verbunden sind.
Diese modulare Architektur war ein wichtiges Merkmal der Wartungsfähigkeit: Bei einem defekten Display oder einer fehlenden Tastatur musste nicht die gesamte CNC-Einheit ausgetauscht werden.und umgekehrt.
In der Praxis ist die Stromversorgung innerhalb der Steuerungseinheit die am häufigsten ausfallgefährdete Komponente in Langzeitmaschinen.gefolgt von batterieunterstützten Datenverletzungen des RAM-Speichers (die Parameter und Teilprogrammverluste verursachen, wenn die Backupbatterie abläuft), und schließlich LCD-Display-Abbau.
Die B502-Steuerungseinheit selbst ist im allgemeinen robust in sauberen Schranken.
RS-232C war die Standardschnittstelle für die Teilprogrammübertragung auf Maschinen mit dem A02B-0280-B502. Programme werden von einem PC, DNC-Controller oder Speichergerät über RS-232C geladen,auf dem MDI bearbeitet, und aus dem internen Speicher der Steuerung ausgeführt.
Die RS-232C-Schnittstelle unterstützt zudem Datensicherung, Werkzeugverschiebungen und Teileprogramme können zur Aufbewahrung auf ein externes Gerät gedumpt werden.
für Maschinen in Umgebungen, in denen RS-232C-Kommunikation für den Betrieb der Produktions-DNC erforderlich ist,Die Schnittstellenkonfiguration von A02B-0280-B502 muss den Kommunikationsparametern des DNC-Systems entsprechen..
F1: Was ist der Unterschied zwischen der A02B-0280-B502 und anderen B502-Varianten der A02B-0280-Familie?
Innerhalb der Produktreihe A02B-0280 kennzeichnen verschiedene Suffixnummern B5xx verschiedene Kombinationen von Achsenzahl, Spindelkonfiguration und Hardwareoptionen.
Die B502 ist eine spezifische Fabrikkonfiguration die genaue Achsenfähigkeit, Speichergröße und Optionssätze für diese Konfiguration werden durch die Build-Spezifikation von Fanuc für den B502-Code definiert.Bei Ersatz einer defekten Einheit, muss der Ersatzteil der vollständigen Teilnummer (B502) und nicht einem ähnlichen Suffix entsprechen,Da verschiedene B5xx-Konfigurationen verschiedene Hardware enthalten, die trotz der gleichen Serienpräfix A02B-0280 möglicherweise nicht kompatibel sind.
F2: Was geschieht mit Teilenprogrammen und Parametern, wenn die Backupbatterie ausfällt?
Die A02B-0280-B502 verwendet eine Lithiumbatterie, um den SRAM-Speicher zu erhalten, der Teilprogramme, Parameter, Werkzeugverschiebungen und PMC-Daten speichert, wenn die Steuerung ausgeschaltet ist.Wenn die Batteriespannung unter die Mindestschwelle fällt, erscheint ein Alarm auf dem CNC-Panel (normalerweise ein BAT-Alarm oder eine Low-Battery-Warnung).
Wird die Batterie vor dem Austausch vollständig entladen, gehen alle Batterie-basierten Daten verloren. Die Parameter müssen aus einem Backup neu geladen und die Teilprogramme neu eingegeben oder neu übertragen werden.Der jährliche Batteriewechsel ist Standardwartungsverfahren für die Bedienelemente der Serie 0i bei Dauerproduktion..
F3: Ist der A02B-0280-B502 mit Servoantrieben der Alpha-Serie kompatibel?
Die Serie 0i Modell A wurde während der Übergangsphase von S-Serie zu Alpha-Servo-Antrieben entwickelt.
Die A02B-0280-Plattform unterstützt sowohl Antriebe der S-Serie (in früheren Installationen verwendet) als auch die frühen Servoverstärker der Alpha-Serie, abhängig von der Konfiguration des Maschinenherstellers.
Der spezifische Servo-Schnittstellentyp, der in der Einheit B502 konfiguriert ist, bestimmt, welche Antriebsgeneration sie unterstützt.
Bei dem Austausch der Bedienung muss der Austausch mit dem in der Maschine vorhandenen Antriebssystem verwendeten Servo-Schnittstellentyp übereinstimmen.Bestätigen Sie dies aus der Dokumentation des Maschinenherstellers oder der internen Konfiguration der vorhandenen Steuerungseinheit.
F4: Können die Teilprogramme der Serie 0 und der Serie 15 ohne Änderung auf der 0i-MA ausgeführt werden?
Fanuc hat die 0i-Serie so konzipiert, dass sie mit den früheren Programmen der Serie 0 und 15 kompatibel ist.die aufgrund der großen installierten Maschinenbasis mit bestehenden Teilprogrammbibliotheken eine primäre Konstruktionsanforderung war.
Standard-G-Code-Programme, die lineare, kreisförmige und eingeschlossene Zyklusbefehle verwenden, laufen ohne Änderungen.Einige spezifische Funktionen der Serie 15, die im 0i nicht verfügbar sind, erfordern möglicherweise eine geringfügige Anpassung., aber routinemäßige Bearbeitungsprogramme werden direkt übertragen.
Diese Kompatibilität war ein wichtiger Verkaufspunkt für Maschinen-Upgrades während der Einführungsperiode des 0i.
F5: Was beinhaltet der A02B-0280-B502-Steuergerät in einer Maschine?
Der Ersatz umfasst:
(1) Sicherung aller Parameterdaten, PMC-Leiter, Bauteilprogramme und Werkzeugverschiebungen von der vorhandenen Steuerung auf ein externes Gerät vor dem Herunterfahren;
(2) Entfernen des vorhandenen Geräts aus der Rückseiteinbaugruppe, Trennen der Servo-Schnittstellenkabel, I/O-Modulkabel, Bedienungskabel und Stromversorgung;
(3) Installation der Ersatzeinheit und Wiederanschluss aller Kabel;
(4) Wiederherstellung aller gesicherten Daten auf der Ersatzeinheit;
(5) Überprüfung der Achsenreferenzpositionen, der Servoparameter und des PMC-E/A-Betriebs, bevor die Maschine in die Produktion zurückgeführt wird.Der Prozess erfordert Kenntnis der Fanuc 0i-A Parameterstruktur. Eine falsche Parameterwiederherstellung kann die Maschine daran hindern, ordnungsgemäß zu funktionieren.
