Servolokführer
>
|
| Herkunftsort | Japan |
| Markenname | FANUC |
| Zertifizierung | CE ROHS |
| Modellnummer | A06B-6220-H026#H600 |

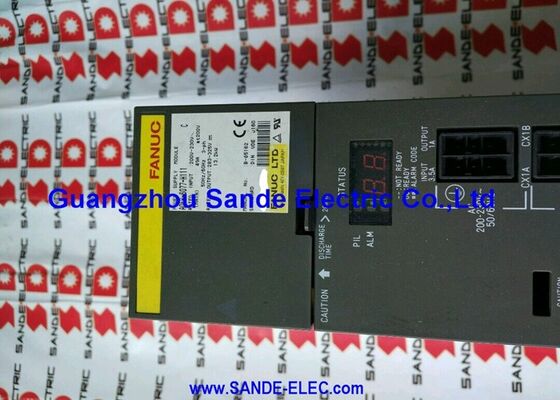

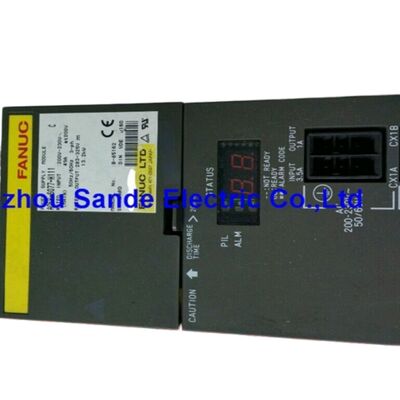

DieFanuc A06B-6220-H026#H600ist das AiSP-26-Spindelverstärkermodul der Spindelreihe A06B-6220 αi-B von Fanuc, das eine Nennleistung von 128 A von einem 283 ̊339 V Gleichspannungsbus bei 105 A-Eingang liefert.
Als Teil der αi-B-Produktgeneration stellt es eine signifikante Entwicklung gegenüber den früheren SPM-Modulen der Alpha-Serie dar: dünneres physikalisches Profil, verbessertes thermisches Management,und Kompatibilität mit den CNC-Steuerungen der αi-Serie von Fanuc, die moderne Hochleistungs-Bearbeitungszentren verankern.
Das "26" in der Bezeichnung AiSP-26 bezieht sich auf die Spindelmotorleistungsklasse dieses Moduls ist für die 26kW αi Spindelmotoren der Klasse, die in großen Bearbeitungszentren eingesetzt werden,Hochgeschwindigkeitsbearbeitungssysteme, und schwere Drehzentren, bei denen die Spindelleistung bei maximaler Materialentfernung eine anhaltende Leistung von 26 kW vom Spindelantrieb erfordert.
Bei einer Nennleistung von 128 A hat der AiSP-26 die Leistung, das volle Dauerdrehmoment des Motors an seinem Nennleistungspunkt zu halten,mit einer Breite von mehr als 20 mm,.
Das #H600-Suffix kennzeichnet diese als die Standardvariante der 200-Volt-Eingangsreihe des AiSP-26.
Die αi-B-Serie von Fanuc ist sowohl in 200-Volt- als auch in 400-Volt-Eingangsvarianten erhältlich.geeignet für Maschinen, die mit einer Standard-Drei-Phasen-Wechselstrominfrastruktur von 200 ‰ 240 V ohne den Step-up-Transformator verbunden sind, den 400-Volt-Spineldreiber an Standardausrichtungen benötigen.
| Parameter | Wert |
|---|---|
| Modulmodell | αiSP-26-B |
| Eingangsspannung | 283 ∼ 339 V Gleichspannungsbus |
| Eingangsstrom | 105A |
| Maximale Ausgangsspannung | 240 V Wechselstrom |
| Nennstrom | 128A |
| Reihe | αi-B (200V-Eingang) |
| Zusatzwort | #H600 (Standardserie 200 V) |
| Kompatible Kontrollen | FANUC 30i/31i/32i und αi-Serie |
| Spindelfunktionen | Cs, steifes Tippen, Synchronisation, Orientierung |
Die αi-B-Serie repräsentiert die integrierte Servo- und Spindelverstärkerplattform der aktuellen Generation von Fanuc.die αi-B verwendet eine dünnere modulare Struktur, die den Schaltschienenraum pro Modul reduziert und einen gemeinsamen Gleichspannungsbus aus dem PSM der αi-Serie verwendet (Stromversorgungsmodule A06B-6220).
Die reduzierte physikalische Tiefe der αi-B-Module ermöglicht eine engere Verpackung des Schranks, wenn mehrere Verstärkermodule nebeneinander installiert werden.
Der Spindel-Steuerungsalgorithmus der αi-B-Plattform beinhaltet über mehrere Generationen hinweg verfeinerte HRV (High Response Vector) -Steuerungsfortschritte.
für den AiSP-26, der einen 26 kW-A-i-Spinelmotor anführt, this translates to fast torque response during spindle load transients — when the cutting tool engages a hard material zone or when the spindle must rapidly adjust speed to maintain constant surface speed — and accurate torque regulation that determines the consistency of the machined surface finish.
Die verbesserte Diagnosearchitektur der αi-B-Serie bedeutet im Vergleich zur älteren Generation mehr granulare Alarmcodes und eine schnellere Alarmreaktion.Verkürzung der Zeit zwischen einem Störfall und seiner Identifizierung durch den CNC-Bediener.
Das Modul zeigt Alarmzustände auf seinen LED-Anzeigen an, während das Alarmdisplay des CNC den vollständigen Alarmcode und die Beschreibung anzeigt.
Die Typ-B-Schnittstelle des AiSP-26 (Standard für αi-B-Module) ermöglicht die vollständige Palette fortschrittlicher Spindelfunktionen, auf die moderne CNC-Bearbeitungszentren und Drehzentren angewiesen sind.Cs Kontursteuerung verwendet die Spindel als rotierende Positionsachse, ermöglicht dies Fräsen, Bohren und Gewindearbeiten an der Fläche und dem Umfang des Werkstücks ohne einen separaten Indexmechanismus.
Starres Klopfen synchronisiert die Winkelposition der Spindel mit dem linearen Vormarsch der Z-Achse durch jeden Gewindeweg.die die schwimmende Schlauchmaschine beseitigt und das Hochgeschwindigkeits-Tappen mit einer Gewindequalität ermöglicht, die schwimmende Systeme nicht erreichen können.
Die Spindelsynchronisation koordiniert zwei Spindeln auf einer Drehmaschine mit zwei Spindeln und gleicht ihre Winkelgeschwindigkeiten und Positionen während der Auslieferung des Werkstücks von der Hauptspindel zur Unterspindel an.
bei 128A Leistung, the AiSP-26 sustains these servo-mode spindle operations — which demand higher current control bandwidth than simple speed regulation — without the current headroom issues that arise when undersized spindle drives are used for Cs contouring at low speeds.
F1: Welche αi Spindelmotoren sind mit der AiSP-26-Stromkennzeichnung abgestimmt?
Die Nennleistung von 128 A entspricht Spindelmotoren der Serie αi im Dauerleistungsspielraum 22 ∼ 26 kW.speziell die Motoren der Klassen αi22/12000 und αi26, die in großen Bearbeitungszentren und Drehzentren verwendet werden.
Das spezifische Motormodell bestimmt die Parameterkonfiguration, die in das Modul geladen wird, die Nennleistung, den Drehzahlsensort,und Steuerkoeffizienten sind alle motorspezifischen Parameter, die korrekt eingestellt werden müssen, bevor die Spindel arbeiten kann.
F2: Was unterscheidet das #H600-Suffix von anderen Suffixvarianten?
Das Suffix #H600 kennzeichnet das Standardmodul der 200-Volt-Eingangsreihe, das für Gleichspannungsbusspannungen im Bereich von 283~339 V ausgelegt ist, die durch das Standardmodul αi PSM der 200-Volt-Reihe erzeugt werden.Andere Suffixvarianten wie #H580 kennzeichnen die 400-Volt-Hochspannungsreihe (aus dem 565-679-V-Gleichspannungsbus).
Die beiden Serien sind nicht austauschbar die Leistungsumwandlungsstufen, die Transistorspannungswerte und die Motorausgangsspannung unterscheiden sich zwischen 200V- und 400V-Eingangsmodule.Überprüfen Sie immer den PSM- und den Typ der Stromversorgungsinfrastruktur der Maschine, bevor Sie ein Spindelmodule ersetzen.
F3: Die αi-B-Serie verwendet ein "dünneres Profil" wie verglichen sich diese physikalisch mit den älteren A06B-6088 Alpha Spindelmodule?
Die αi-B Spindelmodule sind deutlich dünner als die A06B-6088 Alpha SPM-Module der ersten Generation, wodurch mehr Module pro Einheit Schaltschienenlänge möglich sind.
Die αi-B verwendet zudem ein anderes Busverbindungssystem und einen anderen Steckverbinderstandard als die ältere Alpha-Serie die beiden Serien sind nicht physikalisch austauschbar in derselben Antriebsschiene.
Eine Maschine, die von Alpha auf αi-B umgebaut wird, muss neben der Spindel- und Servomodule auch das PSM und möglicherweise die Antriebsschiene auswechseln.
F4: Welche CNC-Steuerungen sind mit der A06B-6220-H026#H600 kompatibel?
Die Spindelmodule der Serie αi-B kommunizieren über die Serienschnittstelle der Spindelmodule der Serie αi, die mit FANUC 30i/300is/300i, 31i/310is/310i (A5 und Standard) und 32i/320is/320i Steuerreihen kompatibel ist.sowie die früheren 15i, 16i, 18i und 21i mit Antriebskonfigurationen der Serie αi ausgestattete Bedienelemente.
The specific firmware revision and CNC software option set determine the full range of spindle functions available — confirm the target CNC's spindle interface specification against the αi-B series spindle amplifier documentation before installation.
F5: Was sind die wahrscheinlichsten Fehlerursachen für die AiSP-26 im Produktionsbetrieb?
Ein Ausfall der Spindelmotorisolierung, der einen Durchflussstrom zur Ausgangsstufe verursacht, ist das häufigste Szenario für plötzliche Störungen.mehrere hundert Megaohm oder mehr) vor dem Schluss, dass das Modul versagt hat.
Ein Ausfall des Kühlventilators, der zu einer thermischen Überlastung führt, ist der häufigste Wartungsfehler.Bei Routineüberprüfungen müssen sowohl der innere Elektronikventilator als auch alle externen Wärmebeutelventilatoren als betriebsbereit überprüft werden..
Control board component aging over years of service can produce intermittent Cs-axis or rigid tapping errors that do not appear as hard alarms — these intermittent faults typically require repair rather than parameter adjustment.
