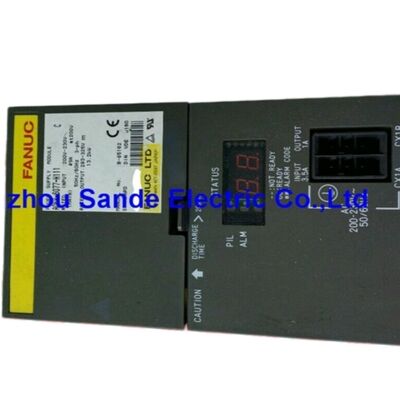

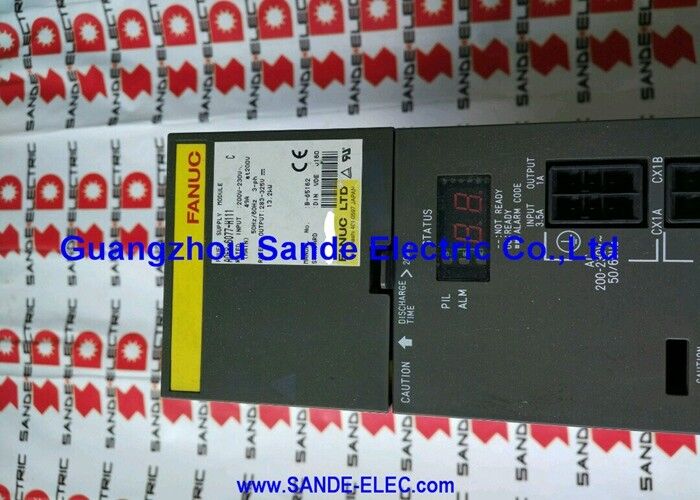

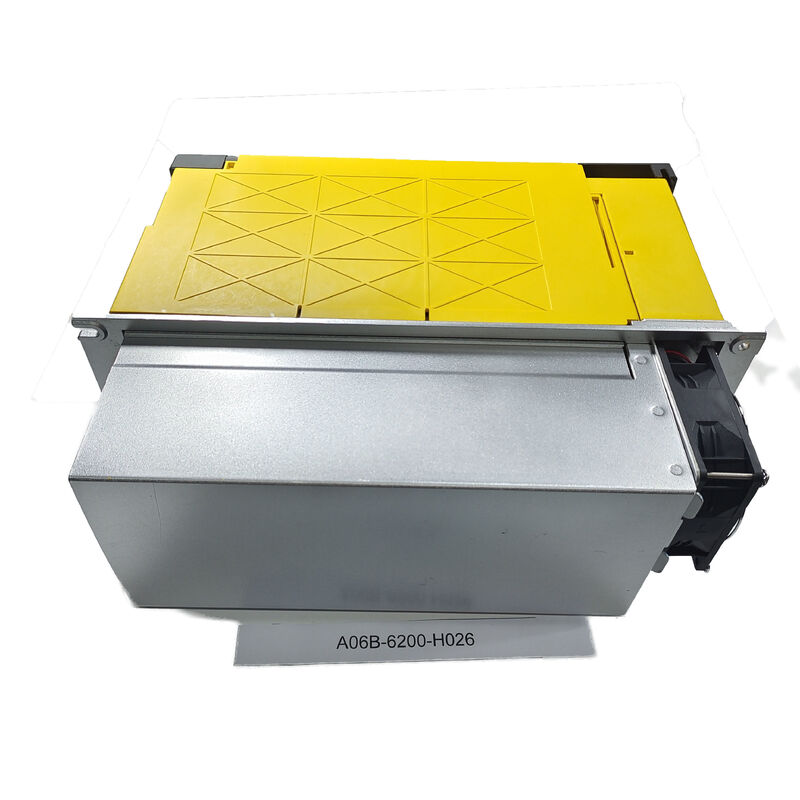

A06B-6200-H026 Fanuc-Servoverstärkermodul A06B6200H026 A06B-6200-H026

Fanuc A06B-6200-H026 | αiPS-26-B Netzteilmodul — 200–240VAC / 108A Eingang, 283–339VDC / 31kW Ausgang, Leistungsrückspeisung, αi-B Serie

Übersicht

Das Fanuc A06B-6200-H026 ist das αiPS-26, das Standardmodul mit der höchsten Kapazität in Fanucs αiPS-B Netzteilserie A06B-6200. Es wandelt dreiphasige 200–240VAC bei 108A in einen 283–339VDC Bus mit einer Nennleistung von 31kW um.

Als größte Einheit in der αiPS-B (B-Serie) Netzteilfamilie, bevor man zur höherwertigen A06B-6202 Serie übergeht, ist das aiPS-26 für Werkzeugmaschineninstallationen mit hohem kombiniertem Servo- und Spindelantriebsbedarf spezifiziert — große Bearbeitungszentren mit mehreren mittleren bis schweren Servoachsen und einem signifikanten Spindelantrieb, bei denen der gesamte gleichzeitige Spitzenbedarf am DC-Bus die 31kW Kapazität erreicht oder sich ihr nähert.

Die Bezeichnung "B" in der Modellbezeichnung der αiPS-B Serie ist bedeutsam: Die Serie A06B-6200 repräsentiert die aktuelle Generation der αi Netzteilplattform, die zusammen mit den αiSV-B Servo-Modulen (SVM-Serie A06B-6220/6221) und αiSP-B Spindel-Modulen (SPM-Serie A06B-6220/6222) verwendet wird.

Dies ist eine spätere Generation der Architektur als die früheren αi Serie A06B-6110/6115 PSM-Module, mit verbesserter Effizienz und einem kompakteren physischen Profil, das sich in die engere Integration des B-Serien Verstärker-Schienensystems einfügt.

Aktive Leistungsrückspeisung ist das energetisch bedeutendste Merkmal des αiPS-26.

Während der Motorverzögerung — wenn Servoachsen von hohen Verfahrgeschwindigkeiten abbremsen oder die Spindel von hohen Drehzahlen bremst — wirken die Motoren als Generatoren und speisen Energie zurück in den DC-Bus.

Die bidirektionale Wandlerstufe des αiPS-26 wandelt diese zurückgespeiste DC-Energie aktiv in dreiphasigen Wechselstrom um und leitet sie ins Stromnetz zurück, wodurch der Nettoenergieverbrauch der Maschine im Vergleich zu widerstandsbasierenden Rückspeisungsdesigns, die diese Energie als Wärme ableiten, reduziert wird.

Wichtige Spezifikationen

31kW Buskapazität — Dimensionierung der Maschinenkonfiguration

Die 31kW DC-Bus-Ausgangsleistung bestimmt, welche Kombination von αiSV-B und αiSP-B Verstärkermodulen gleichzeitig unterstützt werden kann. Die Auswahl des αiPS-26 erfordert die Berechnung des Spitzenbedarfs aller angeschlossenen Verstärker gleichzeitig.

Eine typische Konfiguration eines Schwerlast-Bearbeitungszentrums könnte ein 22kW αiSP Spindelmodul (αiSP-22) umfassen, das unter Schnittbedingungen etwa 17kW zieht, plus drei bis fünf αiSV Servoachsen, die gleichzeitig Spitzenwerte von 8–12kW ziehen — eine Gesamtsumme, die sich 30kW nähert und das αiPS-26 zum minimalen PSM macht, das diese Konfiguration ohne DC-Bus-Unterspannungsalarme während der anspruchsvollsten gleichzeitigen Bewegungs- und Schnittsequenzen bewältigen kann.

Der 24VDC Niederspannungsausgang verteilt die Steuerleistung an alle angeschlossenen αiSV-B und αiSP-B Verstärkermodule und eliminiert die Notwendigkeit einer separaten 24V-Stromversorgung für den Antriebsstapel. Diese integrierte 24V-Verteilung ist ein Merkmal der αiPS-B Serienarchitektur und vereinfacht die Schaltschrankverdrahtung im Vergleich zu früheren PSM-Designs.

Aktive Leistungsrückspeisung — Energieeffizienz in der Produktion

Der Unterschied zwischen aktiver Rückspeisung (wie im αiPS-26) und widerstandsbasierter Rückspeisung (wie in der αiPSR-Serie) ist bei Maschinen mit hohem Zyklus und hoher Geschwindigkeit am deutlichsten.

Ein Bearbeitungszentrum, das kleine Teile mit hohen Zyklusraten produziert — häufige schnelle Achsbewegungen, häufige Spindelbeschleunigungen und -verzögerungen — erzeugt erhebliche Rückspeiseenergie pro Produktionsstunde.

In einem Widerstands-Rückspeisungssystem wird all diese Energie zu Abwärme in den Entladewiderständen und im Schaltschrankkühlsystem. Im αiPS-26 fließt diese Energie zurück ins Stromnetz.

Für Produktionsumgebungen mit hohem Volumen, die zwei oder drei Schichten täglich laufen, können die Energieeinsparungen durch aktive Rückspeisung die Betriebskosten der Maschine pro Teil über ihre Produktionslebensdauer hinweg spürbar senken.

Die für die Verwendung mit dem αiPS-26 empfohlene AC-Drossel (A81L-0001-0186) bietet eine Filterung von Oberwellen im Eingangsstromnetz — wichtig für Anlagen mit anderen empfindlichen Leistungselektroniken am selben Verteilungszweig.

FAQ

F1: Welche Alarmcodes sind am kritischsten beim A06B-6200-H026?

AL-01 (PS-Überstrom) zeigt einen Fehler in der Hauptleistungsumwandlungsstufe an — sofort ausschalten.

AL-02 (interner Lüfterausfall) und AL-10 (externer Lüfterausfall) erfordern eine sofortige Überprüfung und den Austausch des Lüfters; fortgesetzter Betrieb mit fehlender Kühlung führt zu AL-03 (Überlast/Überhitzung). AL-04 (niedrige DC-Link-Spannung) deutet auf Probleme mit der AC-Eingangsversorgung hin — überprüfen Sie alle drei Phasen auf Spannung und gleichmäßige Phasenvorhandenheit; AL-14 (Phasenausfall) zeigt spezifisch eine fehlende Eingangsphase an.

AL-07 (Überspannung DC-Link) während der Motorverzögerung kann auf einen Fehler der Rückspeisungsstufe hinweisen. AL-A2 (Kommunikationsfehler) zeigt ein Problem in der seriellen Kommunikation zwischen dem PSM und dem ersten angeschlossenen Verstärkermodul an.

F2: Welche AC-Drossel ist für den A06B-6200-H026 spezifiziert und ist sie zwingend erforderlich?

Die AC-Netzdrossel A81L-0001-0186 ist von Fanuc für die Verwendung mit dem αiPS-26 spezifiziert. Sie begrenzt den Oberstrom, der während der aktiven Rückspeisung ins AC-Netz zurückgeführt wird, und unterdrückt Stromspitzen beim anfänglichen Aufladen der DC-Bus-Kondensatoren beim Einschalten.

In Anlagen mit strengen Qualitätsstandards für die Stromversorgung oder wenn mehrere Antriebe denselben Transformator-Sekundärkreis teilen, hilft die Drossel, Interferenzen zwischen den Rückspeisungsimpulsen des αiPS-26 und anderer empfindlicher Geräte zu verhindern.

Das Weglassen kann zu AL-01 (Überstrom)-Alarmen beim Einschalten oder zu Fehlalarmen von vorgeschalteten Leistungsschaltern während Verzögerungsereignissen führen.

F3: Der A06B-6200-H026 verfügt sowohl über einen internen als auch einen externen Lüfter — was passiert, wenn nur einer ausfällt?

Der interne Lüfter (A90L-0001-0581) kühlt die Steuerelektronik und die Gleichrichterstufe; sein Ausfall erzeugt AL-02. Der externe Lüfter des Kühlkörpers (A90L-0001-0577) kühlt die Hauptleistungsschaltertransistoren; sein Ausfall erzeugt AL-10.

Jeder Alarm erfordert sofortige Aufmerksamkeit — bei einer Eingangskapazität von 31kW ist die thermische Belastung der Leistungsstufe erheblich.

Wenn nur AL-10 erscheint (externer Lüfter), kann das Gerät kurzzeitig weiterlaufen, solange AL-02 (interner Lüfter) nicht vorhanden ist, aber ein Dauerbetrieb ohne den externen Lüfter führt zu einem schnellen Wärmeaufbau in den Hauptwandlertransistoren. Ersetzen Sie beide Lüfter als Satz während jeder geplanten Wartung, um sequentielle Ausfälle zu vermeiden.

F4: Kann der A06B-6200-H026 mit den älteren αi Serie Verstärkern (A06B-6114, A06B-6117) verwendet werden?

Die Serie A06B-6200 αiPS-B ist speziell für die αiSV-B (und αiSP-B) Serie von Verstärkern konzipiert, die mit den Steuerungen der Generation 30i/31i/32i verwendet werden.

Die älteren αi Serie Verstärker (A06B-6114 SVM für 0i/16i/18i Steuerungen) verwenden die PSM-Serie A06B-6110 oder A06B-6115.

Obwohl der DC-Bus-Spannungsbereich (283–339V) über diese PSM-Generationen hinweg gleich ist, unterscheiden sich die Bus-Anschluss-Hardware und das 24V-Steuerstromverteilungsschema zwischen der αiPS-B und der älteren αi PS-Serie.

Mischen Sie αiPS-B Module nicht mit αi-Serien Verstärkern, ohne die Hardware- und Anschlusskompatibilität zu überprüfen.

F5: Wie wird die PSM-Dimensionierung für eine Maschine berechnet, die den A06B-6200-H026 verwendet?

Addieren Sie die Spitzen-Gleichzeitigen DC-Bus-Leistungsbedarfe aller angeschlossenen SVM- und SPM-Module. Für Servo-Module verwenden Sie die Nenn-Eingangsleistung (kW) jedes Moduls bei Volllast. Für das Spindelmodul verwenden Sie die 30-Minuten-Nennleistung des Motors als Spitzen-Spindelbedarf.

Die 31kW des αiPS-26 müssen diese Summe mit einer Marge überschreiten — die Systemkonfigurationsleitfäden von Fanuc empfehlen, dass die PSM-Kapazität den berechneten Spitzenbedarf übersteigt.

Wenn die Summe sich 31kW nähert oder diese überschreitet, sollte ein größeres PSM (oder die höherwertige αiPS-B Serie A06B-6202-H026, ebenfalls 31kW mit verbesserter Leistung) in Betracht gezogen werden.

Unterschätzen Sie niemals das PSM — DC-Bus-Unterspannungsalarme unter Last sind die direkte Folge.
