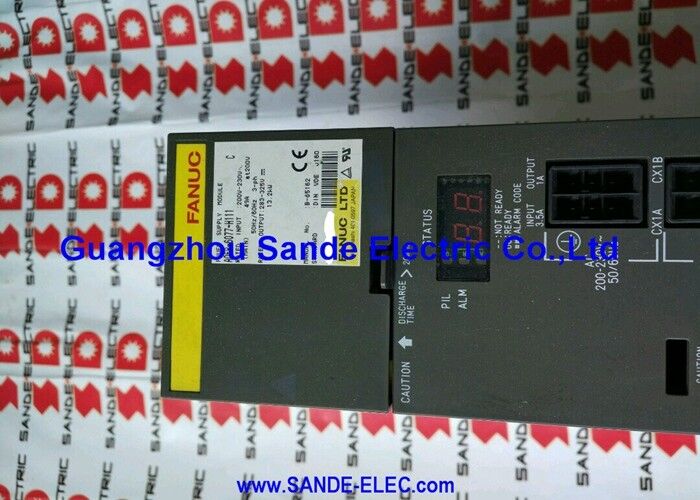

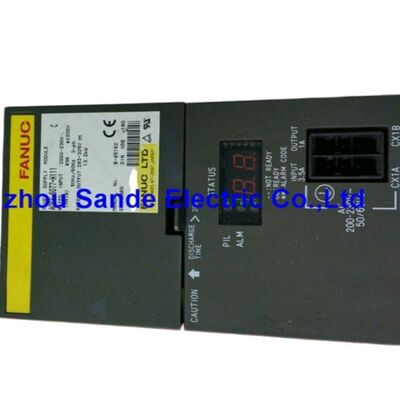

A06B-6200-H008 Fanuc Servo-Verstärkermodul A06B6200H008 A06B-6200-H008

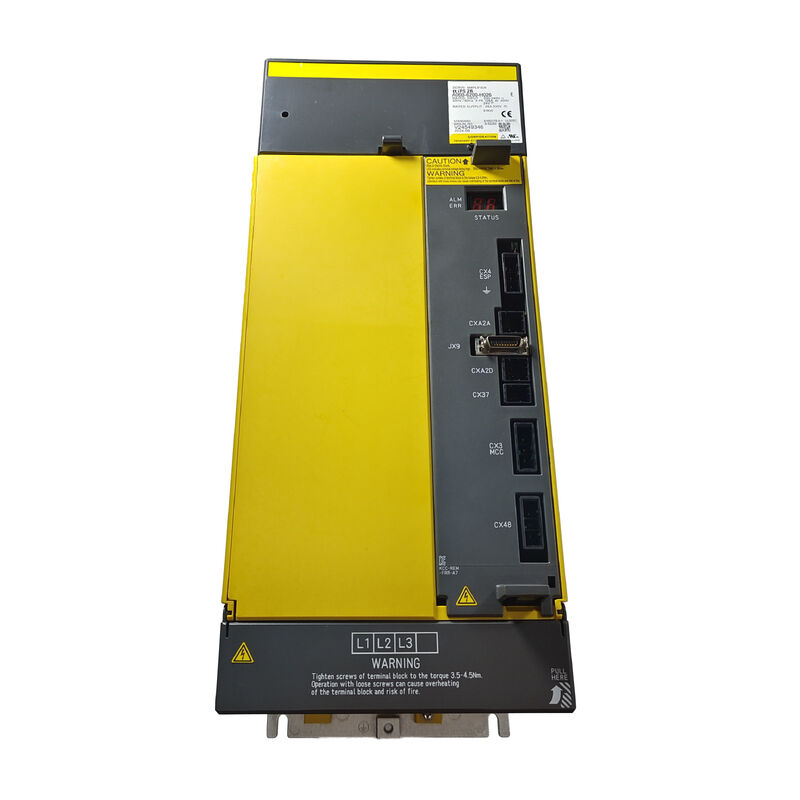

Fanuc A06B-6200-H008 ∙ αiPS-7.5 Stromversorgungsmodul ∙ 200 ∙ 240VAC / 33A Eingang, 283 ∙ 339VDC / 9.4kW Ausgang, Stromwiederherstellung, αi-B-Serie

Übersicht

DieFanuc A06B-6200-H008ist der αiPS-7.5, ein kompaktes Stromversorgungsmodul der Serie αiPS-B, das dreiphasiges 200 ‰ 240 VAC bei 33 A in einen 283 ‰ 339 VDC-Bus mit 9,4 kW Nennleistung mit aktiver Leistungsregeneration umwandelt.

Als Einstiegs- bis mittleres Angebot innerhalb der A06B-6200 αiPS-B-Linie, der αiPS-7.5 Ziele kleine bis mittlere CNC-Maschinenkonfigurationen ein paar αiSV-B-Servoachsen bei leichtem bis mittlerem Strom plus ein kleineres αiSP-B-Spindelmodule, wobei der kombinierte Spitzenbedarf innerhalb der 9,4 kW Buskapazität bleibt.

Es gibt zwei Serienversionen des H008: den ursprünglichen αiPS-7.5 und den überarbeiteten αiPS-7.5-B (die "-B"-Generation, die mit den Verstärkern αiSV-B und αiSP-B übereinstimmt).

Diese beiden Versionen haben die gleiche Bauteilnummer (A06B-6200-H008), unterscheiden sich jedoch in ihren internen Hardwareüberarbeitungen.

Wenn Sie einen Ersatz bestellen, specifying which generation is currently installed — confirmed from the module's label or the machine builder's documentation — ensures the correct revision is supplied and avoids potential compatibility issues with the connected αi-B amplifier modules.

Mit 9,4 kW Busleistung von einem 33A-Eingang ist der αiPS-7.5 der kompakteste PSM im αiPS-B-Sortiment, der immer noch eine sinnvolle Multi-Achs- und Spindelkombination unterstützt.

Es ist für kleine VMCs (vertikale Bearbeitungszentren), kompakte CNC-Drehmaschinen mit moderater Spindelleistung und Bohr-und-Tap-Zentren, bei denen die Spindelleistung im Bereich von 5,5 ̊7 liegt, angemessen festgelegt.Die Antriebskonfiguration wird durch eine 5 kW-Klasse und zwei bis drei leichte Servoachsen abgeschlossen..

Schlüsselmerkmale

αiPS-7.5 gegen αiPS-7.5-B

Die A06B-6200-H008 deckt sowohl die ursprüngliche αiPS-7.5 als auch die spätere Überarbeitung αiPS-7.5-B ab. Beide bieten die gleiche 9.4kW / 283 ¢ 339VDC Bus-Ausgabe aus denselben Wechselstrom-Eingangsparametern und tragen die gleiche Teilenummer.

Die "B"-Revision stellt das PSM mit den αiSV-B- und αiSP-B-Verstärkern der B-Generation in Einklang und enthält Hardware-Revisionen, die den Verbindungs- und Kommunikationsprotokollen dieser Verstärker entsprechen.

Wenn eine Maschine mit αiSV-B- oder αiSP-B-Verstärkern (das αi-B-System der aktuellen Generation) ausgestattet ist, ist die Variante αiPS-7.5-B des H008 das richtige PSM.

Die Anbringung des originalen αiPS-7.5 in ein -B-System oder umgekehrt kann zu Kommunikationsalarmen oder unregelmäßiger PSM-Verstärker-Signalisierung führen.

Dienstleister mit Erfahrung mit Fanuc αi-B-Systemen sind in der Lage, festzustellen, welche Generation physisch in eine Maschine eingebaut ist.entweder aus den internen Hardware-Revisionsmarkierungen oder aus der Konfigurationsdokumentation der Maschine, und kann als Ersatz die entsprechende H008-Generation liefern.

9.4 kW Buskapazität

Der 9,4 kW Gleichstrombus kann Kombinationen wie: ein αiSP-5.5 Spindelmodule (Nennspindelmodule von 5,5 kW) sowie zwei bis drei αiSV-Servomodule bei leichtem bis moderatem Strom (z. B.25 kW pro Achse für Mittelstrecken), oder eine Spindel mit höherer Leistung (αiSP-7).5, 7.5kW-Klasse) mit einer bis zwei leichten Servoachsen.

Die Neun.4kW limit applies to simultaneous peak demand — a machine where the spindle and all axes never simultaneously reach their maximum loads will operate with a higher effective margin than the calculation suggests.

Die konservative PSM-Dimension für volle gleichzeitige Spitzenbelastungen schützt vor Alarmen von AL-04 (DC-Link-Unterspannung) während der anspruchsvollsten Produktionsprozesse.

Doppelventilatorenkühlung

Die Doppelventilatoranordnung des αiPS-7.5 trennt interne und externe Kühlfunktionen.Der interne Lüfter (A90L-0001-0580#B) führt Luft durch die Steuerplatte und die Geradlinerkomponenten im Modulgehäuse..

Der externe Lüfter (A90L-0001-0576) zwingt die Luft über die externen Wärmeabflächen, wo die Hauptstromtransistoren ihre Wärmebelastung ablassen.Das Modul erzeugt AL-02, wenn der interne Lüfter stoppt, und AL-10, wenn der externe Lüfter stoppt., unabhängig davon, ob eine thermische Überlastung bereits eingetreten ist.

Die Überwachung der Gesundheit der Lüfter warnt vor thermischen Schäden vor, eine kritische Funktion bei 9.4 kW, wenn der dauerhafte Stromstrom durch die Haupttransistoren eine erhebliche Dauerwärme erzeugt.

Der Austausch von Ventilatoren in einem geplanten Wartungszyklus (entsprechend der Nennlaufzeit des Ventilators) verhindert alarmbedingte Notschaltungen während der Produktion.

Häufig gestellte Fragen

F1: Was ist der Unterschied zwischen dem A06B-6200-H008 (αiPS-7.5) und dem A06B-6115-H006 (PSMR-5.5i)?

Der A06B-6115-H006 stammt aus der früheren αi PSR-Serie (Widerstandsregeneration) und liefert 9,4 kW von seinem Gleichstrombus, leitet aber die regenerierte Bremsenergie an einen externen Entladungswiderstand.

Der A06B-6200-H008 gehört zur αiPS-B-Serie (Aktive Leistungsregeneration) und liefert die gleiche 9,4 kW Busleistung, gibt aber die Bremsenergie aktiv an das Wechselstromnetz zurück.Der αiPS-B ist ein Produkt der späteren Generation mit höherem Wirkungsgrad und ohne Bedarf an einer externen Entladungswiderstandseinheit.

Die beiden sind nicht austauschbar, sie verwenden unterschiedliche Busanschlusssysteme und 24V-Verteilungssysteme, die ihren jeweiligen Verstärkergenerationen entsprechen.

F2: Die αiPS-7.5 und αiPS-7.5-B haben die gleiche Bauteilnummer. Wie weiß ich, welche Version in meiner Maschine ist?

Das Vorderetikett des Moduls oder die internen PCB-Kennzeichen zeigen typischerweise die Hardware-Revision.

In der elektrischen Dokumentation des Maschinenherstellers oder in der Baugrundschrift wird angegeben, ob es sich bei der ursprünglichen Installation um die αiPS-7.5 oder αiPS-7.5-B handelte. Ist diese Dokumentation nicht verfügbar,Ein Fanuc-ausgebildeter Dienstleister kann die installierte Version durch die physische Inspektion des Moduls identifizieren..

Bei der Beschaffung eines Ersatzgerätes müssen Sie immer mitteilen, welche Generation Sie benötigen. Ein kompetenter Lieferant bestätigt die Überarbeitung vor dem Versand.

F3: Welche Leistungsklasse ist für den Eingangsschalter A06B-6200-H008 erforderlich?

Bei einer Nennleistung von 33 A bei 200 V bei Dreiphasen sollte der Wechselstromabschalter über 33 A sein, um Störungen beim PSM-Start und beim normalen Betrieb zu vermeiden.Die Installationsrichtlinien von Fanuc empfehlen in der Regel 1.25 bis 1,5-fache des Nennstroms als Mindestbremsschalter, was für den αiPS-7 ein Mindestwert von 41 ‰ 50 A ergibt.5.

Die genaue Art des Brechers, die Brechkapazität und die thermo-magnetischen oder elektronischen Ausfallmerkmale müssen den lokalen elektrischen Vorschriften der Anlage entsprechen.Koordinieren Sie mit dem elektrischen Spezifikationsdokument des Maschinenherstellers die Auswahl des ursprünglichen Brechers.

F4: Kann der A06B-6200-H008 eine Maschinenkonfiguration mit Strom versorgen, die zuvor den A06B-6110-H008 (αi PS-7.5) verwendet hat?

Der A06B-6110-H008 und der A06B-6200-H008 liefern beide 9,4 kW von einem 283?? 339VDC Bus. Sie dienen jedoch verschiedenen Verstärkergenerationen:die A06B-6110-Serie ist für die αi-Servoverstärker der ersten Generation (A06B-6114 SVM-Serie) ausgelegt, während die A06B-6200-Serie für die αi-B-Generation (A06B-6220/6221 SVM-B-Serie) entwickelt wurde.

Die Hardware der Busanschlüsse und die 24V-Verteilung unterscheiden sich zwischen den Generationen.Das Ersetzen der -B-Generation PSM in einer Maschine mit αi-Verstärkern der ersten Generation ist keine unterstützte Konfiguration.

F5: Wie lautet die korrekte Diagnosefolge, wenn der A06B-6200-H008 AL-04 (DC-Busunterspannung) anzeigt?

AL-04 zeigt an, dass die Gleichspannung des Gleichspannungsbusses unter den Mindestwert gefallen ist.

Beginnen Sie mit der Überprüfung des dreiphasigen Wechselstrom-Eingangs: Messen Sie die Spannung jeder Phase, um sicherzustellen, dass alle drei Phasen vorhanden und ausgeglichen sind.Überprüfen Sie, ob der Wechselstromleitungsreaktor (falls vorhanden) intakt ist und ob seine Verbindungen sicher sind.

Wenn die Wechselstromversorgung gesund erscheint, überprüfen Sie die DC-Bus-Kondensatorladung, indem Sie den LED-Status des Moduls beobachten Wenn die Vorladesequenz (AL-05) zuvor alarmiert wurde, die Vorladungsschaltung oder die Gleichspannungsbuskondensatoren sind möglicherweise abgebaut und bedürfen einer fachkundigen Untersuchung.

Nicht mehrmals mit dem Stromzyklus AL-04 freisetzen, ohne zuvor den AC-Versorgungszustand zu überprüfen.
