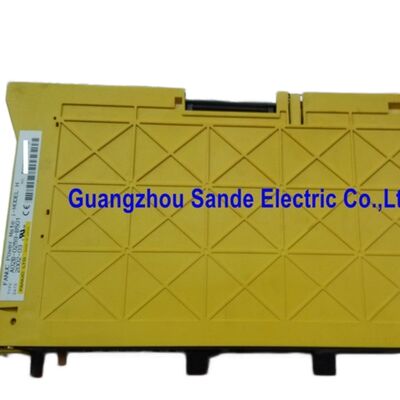

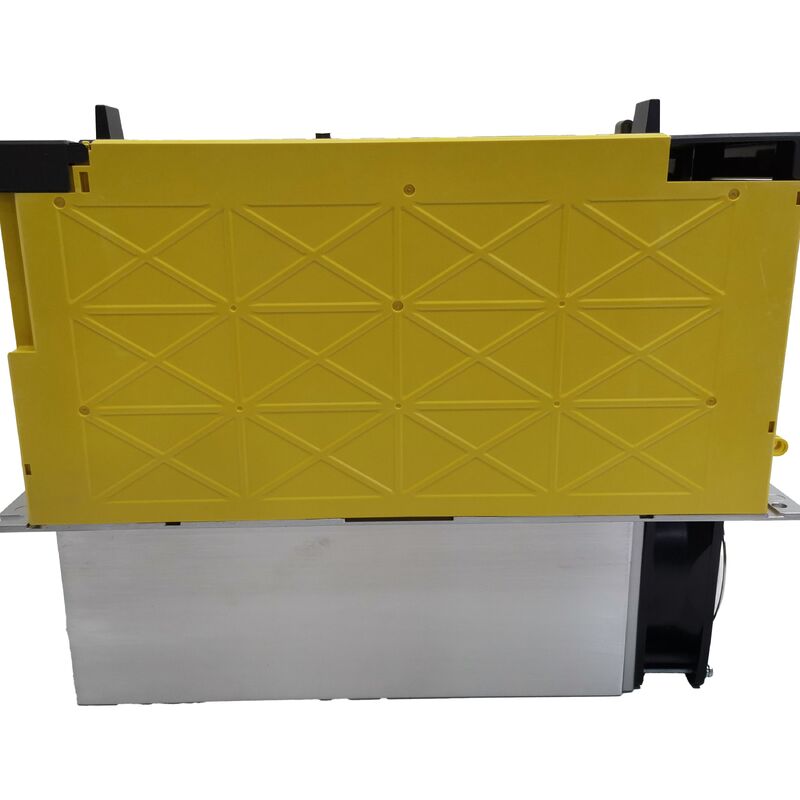

A06B-6140-H030 Fanuc-Servoverstärkermodul A06B6140H030 A06B-6140-H030

FANUC A06B-6140-H030

Cabinet Power Foundation Was macht das aiPS-30?

Das A06B-6140-H030 ist das aiPS-30 Es wandelt eingehende dreiphasige Wechselstromspannung in die regulierte Gleichspannung um, die jedes angeschlossene Alpha i-Servoverstärkermodul (αiSVM) und Spindelverstärkermodul (αiSPM) ausDer PSM ist kein Ein-Achsen-Antrieb; er ist die gemeinsame Energiequelle, die alle Achsen ermöglicht.

Mit einer Nennleistung von 35 kW, einer Eingangsleistung von 44 kVA und einer Leistung von bis zu 64 kW kombinierter Motorleistung nimmt das aiPS-30 das größere Ende des Alpha i-Stromversorgungsbereichs ein.Die maximale Leistung des Motors von 64 kW, die deutlich über der Dauerleistung von 35 kW liegt, spiegelt den kombinierten kurzfristigen Spitzenbedarf während der Mehrsachsenbeschleunigung wider., die alle angeschlossenen Module gleichzeitig nutzt.

Die Regenerationssteuerung unterscheidet den Alpha i PSM von einem passiven Geradrichter.Ein passives System muss diese Energie in Bremswiderstände zerstreuenDie aktive Regenerationsphase des aiPS-30 gibt diese Energie an die Wechselstromversorgung zurück, wodurch der Energieverbrauch reduziert und die mit dem Betrieb des Bremswiderstands verbundenen Probleme beim thermischen Management beseitigt werden..

Schlüsselmerkmale

iPS-30 vs. größere Alpha-i-PSM-Modelle

Die A06B-6140-Familie umfasst eine Reihe von aiPS-Modulen mit unterschiedlichen Ausgangsstufen.Die Auswahl der richtigen PSM-Einstufung für eine bestimmte Antriebskonfiguration erfordert die Berechnung der Summe der kontinuierlichen Anforderung der angeschlossenen Antriebsmodule, nicht nur ihrer Spitzenwerte.Ein untergroßer PSM fährt unter anhaltenden Produktionslasten; ein übergroßer PSM stellt unnötige Kosten ohne funktionalen Nutzen dar.

Häufig gestellte Fragen

F1: Was bedeutet die Bezeichnung aiPS-30?

aiPS identifiziert dies als ein Alpha i Stromversorgungsmodul die Gleichspannungsstraßenstromquelle für Alpha i-Antriebssysteme auf Kabinenebene, nicht als Servo- oder Spindelachsverstärker.Das "30" kennzeichnet die Leistungsklasse innerhalb der aiPS-FamilieMit einer Nennleistung von 35 kW und einer Hauptkreislaufkapazität von 44 kVA bedient der aiPS-30 mittlere bis große Mehrsachsenantriebe.

F2: Warum spielt die Regenerationssteuerung in einem PSM eine Rolle?

Die Regenerationssteuerung ermöglicht es Verzögerungsmotoren, die Bremsenergie an die Wechselstromversorgung zurückzugeben, anstatt sie als Wärme in den Bremswiderständen zu zerstreuen.Dies reduziert den Kühlbedarf der Schränke und den Energieverbrauch. Es vereinfacht auch die Antriebshauskonstruktion: kein Bremswiderstand, kein thermischer Ausschnitt, keine Größenberechnung für die Widerstandsleistung.die Energieeinsparungen sind messbar.

F3: Was ist der Unterschied zwischen der Nennleistung von 35 kW und der Motorleistung von 64 kW?

Die 35 kW sind die kontinuierliche nachhaltige Leistung des PSM. Die 64 kW-Motormaximalleistung spiegelt den kombinierten kurzfristigen Spitzenbedarf wider, der bei gleichzeitiger Multi-Achs-Beschleunigung unterstützt wird. The drive system is designed to handle brief peak demand above the continuous rating — from the energy stored in the DC bus capacitors and from short-term supply overload — before thermal protection limits apply.

F4: Wie wird für eine bestimmte Maschine die richtige aiPS-Klassifizierung ausgewählt?

Summieren Sie den Dauerstrombedarf aller angeschlossenen αiSVM- und αiSPM-Module während des typischen Produktionszyklus der Maschine. Diese Summe muss innerhalb der Nennleistung von 35 kW des PSM liegen.Die 64 kW-Motorleistungsgrenze bietet für Beschleunigungsspitzen Platz, ist aber nicht die kontinuierliche GrößenordnungEin untergroßer AiPS wird bei anhaltender Produktionsbelastung ausfallen.

F5: Ist für den APS-30-Auswechsel eine Änderung der CNC-Parameter erforderlich?

Nein. Das PSM speichert keine CNC-Parameter oder Achsenkonfiguration. Nach dem physischen Austausch stellen Sie den Strom wieder her und überprüfen Sie die korrekte Gleichspannungsspannung am angeschlossenen Antriebsmodul, bevor Sie die Achsen aktivieren.Überprüfen Sie, ob die FSSB-Kommunikationsverbindung von der CNC zur Antriebskette intakt ist. Ein AiPS-Ersatz, der das Kabelrouting stört, kann Kommunikationsfehler hervorrufen, die nicht mit dem PSM-Swap zusammenhängen..
