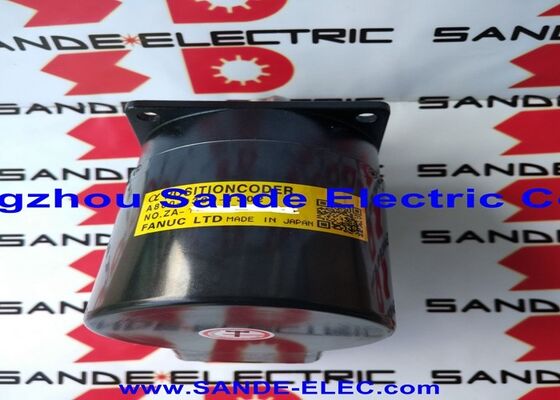

Gebrauchter Fanuc A860-2109-T302 — Alpha i Serie Spindelpositionsgeber, 10.000 U/min, 68mm Flansch

Produktübersicht

Teilenummer: A860-2109-T302

Auch gesucht als: A8602109T302, Fanuc A860-2109-T302, FANUC A8602109T302

Produkttyp: Alpha i Serie Spindelpositionsgeber (externer Spindel-Encoder) Zustand: Gebraucht

Ersetzt / Abgelöst durch: A860-0309-T302

Klassifizierung: Fanuc Alpha i Serie Hochgeschwindigkeits-Spindel-Feedback-Encoder — 10.000 U/min, 68mm Vierkantflansch, 50mm Zentrierbohrung, 17-poliger integrierter Stecker

Was dieses Teil tatsächlich ist

Bevor Sie bestellen, ist ein Punkt wichtig. Der A860-2109-T302 ist ein Spindelpositionsgeber — ein externer Drehgeber, der an der Spindel der Maschine montiert wird, um Positions- und Geschwindigkeitsdaten an die Fanuc CNC zu übertragen. Es handelt sich nicht um einen Servomotor und nicht um einen Pulsgeber, der in einen Motor integriert ist. Es ist eine eigenständige Geber-Einheit, die an die Spindelnase oder das Spindellager geschraubt wird, über die 50mm Zentrierbohrung direkt mit der Spindelwelle verbunden wird und über ihren 17-poligen Stecker Echtzeit-Drehzahlrückmeldung an das CNC-Antriebssystem überträgt.

Spindelpositionsgeber werden an CNC-Drehmaschinen, Bearbeitungszentren und Mehrachsenmaschinen eingesetzt, bei denen die CNC die genaue Spindelwinkelposition für steifes Gewindeschneiden, Cs-Kontursteuerung (Spindel als C-Achse) und synchronisiertes Gewindeschneiden benötigt. Ohne einen funktionierenden Spindelgeber sind diese Operationen nicht verfügbar — die CNC kann die Spindelorientierung oder Winkelposition nicht steuern, nur die Geschwindigkeit.

Der A860-2109-T302 ist der Alpha i Serie Ersatz für den älteren A860-0309-T302. Die beiden Teile sind auf kompatiblen Maschinen funktional austauschbar — der neuere A860-2109-T302 ist die aktuelle Fanuc-Produktionsbezeichnung für diese Positionsgeber-Spezifikation.

Technische Spezifikationen

Warum Spindelpositionsrückmeldung wichtig ist

Eine CNC-Spindel ohne Positionsrückmeldung ist eine Komponente mit nur einer Funktion — sie kann auf eine Geschwindigkeit befehligt werden, und sie läuft mit dieser Geschwindigkeit, aber die Steuerung hat keine Ahnung, wo sich die Spindelwelle zu einem bestimmten Zeitpunkt tatsächlich befindet. Diese Einschränkung schließt einen erheblichen Teil dessen aus, was moderne CNC-Werkzeugmaschinen leisten sollen.

Steckgewindeschneiden erfordert, dass die Spindel während des Gewindeschneidzyklus eine exakte Winkel-zu-Linear-Synchronisation mit der Z-Achse aufrechterhält. Während sich das Werkzeug absenkt, muss sich die Spindel mit einer Rate drehen, die genau auf die Vorschubgeschwindigkeit und die Gewindesteigung abgestimmt ist. Jeder Winkelpositionsfehler führt zu einem Steigungsfehler im Gewinde — oder einem gebrochenen Gewindebohrer. Der Spindelpositionsgeber liefert die Winkelrückmeldung, die diese Synchronisation ermöglicht; ohne ihn ist steifes Gewindeschneiden nicht möglich und die Maschine greift auf schwimmende Gewindebohrerhalter mit ihren inhärenten Steigungsgenauigkeitsbeschränkungen zurück.

Gewindeschneiden auf Drehmaschinen — Einzelgewindeschneiden — hängt davon ab, dass der Spindelpositionsgeber bei jeder Umdrehung eine Referenzwinkelposition (den Gewindestart-Impuls) identifiziert, damit das Schneidwerkzeug bei jedem Durchgang in exakt derselben Winkelposition eingreift. Mehrgängige Gewinde und präzise Trapez- oder Buttress-Gewinde erfordern diese Synchronisation über mehrere Durchgänge. Der A860-2109-T302 liefert die Positionsreferenz pro Umdrehung, die die CNC für diese Funktion verwendet.

Cs-Kontursteuerung — die Spindel fungiert als gesteuerte C-Achse für Fräs- und Konturierungsoperationen auf Dreh-Fräsmaschinen und Mehrzweckmaschinen — erfordert, dass sich die Spindel wie eine Servoachse verhält. Die Winkelposition muss befohlen, gehalten und mit den linearen Achsen interpoliert werden. Ein Geschwindigkeitssensor ist nicht ausreichend; es ist eine Positionsrückmeldung mit Spindel-Servo-Auflösung erforderlich. Der Spindelpositionsgeber schließt die Lücke zwischen dem Spindelantrieb und der Achseninterpolations-Engine der CNC.

Bei maximal 10.000 U/min deckt der A860-2109-T302 den vollen Drehzahlbereich von Hochleistungs-Bearbeitungszentren und Drehzentren ab. Die meisten Produktions-CNC-Spindeln, die einen externen Positionsgeber dieses Typs verwenden, arbeiten bei Spitzengeschwindigkeiten zwischen 6.000 und 12.000 U/min — der A860-2109-T302 liegt bequem in diesem Bereich und liefert gültige Rückmeldedaten von langsamen C-Achsen-Konturierungen bei nahezu Null U/min bis zur maximalen Materialabtragsgeschwindigkeit.

Gebrauchter Zustand — Was das hier bedeutet

Dieser A860-2109-T302 ist eine gebrauchte Einheit. Dies wird klar angegeben, da es wichtig ist, wenn die betreffende Komponente Rückmeldungen an eine CNC-Spindel liefert, von der die Genauigkeit beim Gewindeschneiden und Gewindebohren abhängt.

Gebrauchte Spindelgeber haben einen legitimen Platz auf dem Nachrüstmarkt. Der A860-2109-T302 ist ein optischer Drehgeber — wenn er funktioniert, funktioniert er genau. Bei einem korrekt funktionierenden Geber gibt es keinen Verschleißmechanismus, der seine Auflösung oder Genauigkeit im Laufe der Zeit beeinträchtigt. Was bei gebrauchten Gebern ausfällt, sind physische Schäden: Kontamination der optischen Scheibe, beschädigte Lager, verbogene oder korrodierte Steckerkontakte, Risse im Gehäuse durch Stoß oder beschädigtes Kabel und Stecker durch wiederholtes Biegen. Dies sind inspizierbare Zustände.

Ein gebrauchter A860-2109-T302, der auf Scheibenzustand, Steckerintegrität und Lagergefühl geprüft wurde und keine Anzeichen von Kühlmittelzutritt in den optischen Bereich aufweist, ist eine funktionierende Einheit, die die gleiche Rückmeldegenauigkeit wie eine neue liefern kann. Für eine Maschine, die stillsteht und einen Spindelgeber benötigt, um wieder in Produktion zu gehen — ohne die Lieferzeit und die Kosten einer neuen Einheit — ist ein guter gebrauchter A860-2109-T302 die praktische Lösung.

Käufer, die eine Gewissheit von Null angesammelten Betriebsstunden benötigen, sollten eine neue Einheit spezifizieren. Käufer, die einen nachweislich ausgefallenen Geber ersetzen, um eine Maschine wieder in Produktion zu bringen, und die die technische Fähigkeit haben, die Funktion bei der Inbetriebnahme zu überprüfen, werden eine gebrauchte Einheit als vollkommen angemessen empfinden.

A860-2109-T302 vs. A860-0309-T302: Ablösung erklärt

Der A860-0309-T302 ist die ältere Bezeichnung für dieselbe Positionsgeber-Spezifikation — die Teilenummer, die in der ursprünglichen Maschinendokumentation und Ersatzteillisten für Maschinen aufgeführt ist, die gebaut wurden, als die ursprüngliche Alpha-Serie aktuell war. Der A860-2109-T302 ist die aktuelle Fanuc-Produktionsbezeichnung, die als Teil des Alpha i Encoder-Serien-Updates veröffentlicht wurde.

Die beiden Teile sind funktional austauschbar auf kompatiblen Maschinen. Wenn die Maschinendokumentation einen A860-0309-T302 vorsieht, ist der A860-2109-T302 der richtige Ersatz. Die physischen Einbaumaße (68mm Vierkantflansch, 50mm Zentrierbohrung), die Pinbelegung des Steckers (17-polig) und die CNC-Schnittstelle sind gleich. Es sind keine Parameteränderungen oder Verkabelungsmodifikationen erforderlich, wenn der A860-2109-T302 anstelle des A860-0309-T302 verwendet wird.

Diese Ablösung ist der Grund, warum der A860-2109-T302 in Suchergebnissen für beide Teilenummern erscheint — er deckt den installierten Bestand von Maschinen ab, die ursprünglich mit einer der beiden Bezeichnungen spezifiziert wurden.

Installation und Integration

Der A860-2109-T302 wird über den 68mm Vierkant-Befestigungsflansch an der Spindel montiert und über die 50mm Zentrierbohrung mit der Spindelwelle verbunden. Auf den meisten Maschinen verbindet ein Kupplungselement — typischerweise eine Faltenbalg- oder Scheibenkupplung — die Geberbohrung mit der Spindelwellen-Zapfen, um kleine Winkel- und Axialversätze auszugleichen und gleichzeitig die Drehbewegung präzise zu übertragen. Das Kupplungsdesign ist wichtig: eine starre Verbindung auf einer Welle mit Unwucht belastet die Geberlager zyklisch und verkürzt ihre Lebensdauer.

Der 17-polige integrierte Stecker nimmt das Standard-Fanuc-Alpha-i-Geberkabel auf. Die Kabelführung sollte scharfe Biegungen nahe am Steckergehäuse vermeiden und gesichert werden, damit sich das Kabel nicht bei jedem Spindelstart-Stopp-Zyklus biegt. Die Steckerabdichtung sollte bei der Installation überprüft werden — die Spindelumgebung enthält typischerweise Kühlnebel, und eine undichte Steckerabdichtung lässt Verunreinigungen mit der Zeit zu den Kontakten gelangen.

Überprüfen Sie nach der Installation die Funktion des Spindelgebers mit den Spindeldiagnosebildschirmen der Fanuc CNC, bevor Sie die Produktion aufnehmen. Stellen Sie sicher, dass die Positionsrückmeldung in beiden Richtungen korrekt inkrementiert, wenn sich die Spindel dreht, und dass das Signal für eine Umdrehung erkannt wird. Auf Systemen, bei denen die C-Achse oder das steife Gewindeschneiden aufgrund eines ausgefallenen Gebers deaktiviert war, reaktivieren Sie diese Funktionen in den CNC-Parametern gemäß der Inbetriebnahme-Dokumentation des Maschinenherstellers.

Kompatible CNC-Systeme und Verstärker

Der A860-2109-T302 ist für die Integration mit Fanuc αi Serie Spindelverstärkern (αiSP) konzipiert und kompatibel mit Fanuc CNC Serie 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B und 32i. Er ist der Standard-Spindelpositionsgeber für Maschinen mit Fanuc αi Spindelantrieben, bei denen eine externe Spindelrückmeldung erforderlich ist.

Nicht alle Fanuc-gesteuerten Maschinen benötigen einen externen Spindelgeber — einige Spindelmoto-Konfigurationen verwenden einen im Spindelmoto selbst integrierten Geber. Der A860-2109-T302 ist für extern montierte Spindelpositionsrückmeldung, bei der der Geber vom Spindelmoto getrennt ist und direkt mit der Spindelwelle gekuppelt wird. Wenn die Maschine derzeit keinen externen Geber hat und keine Spindelpositionierungsfunktionen benötigt werden, ist kein Positionsgeber erforderlich. Wenn steifes Gewindeschneiden, Synchronisation von Gewindeschneidzyklen oder Cs-Kontursteuerung erforderlich sind und die Maschine für einen externen Geber ausgelegt war, ist der A860-2109-T302 das richtige Teil.

Typische Anwendungen

Steckgewindeschneiden und Gewindeschneiden an CNC-Drehzentren. Einzelgewindeschneiden und steife Gewindeschneidzyklen an CNC-Drehmaschinen und Drehzentren, die von Fanuc αi Systemen gesteuert werden, wobei der Spindelpositionsgeber die Referenz pro Umdrehung und die Winkelpositionsdaten liefert, die die CNC gegen die Z-Achsenbewegung interpoliert.

Steckgewindeschneiden an Bearbeitungszentren. Synchronisierte Gewindeschneidzyklen an vertikalen und horizontalen Bearbeitungszentren, bei denen der A860-2109-T302 extern an der Spindel montiert ist, um die Positionsrückmeldung zu liefern, die für steifes Gewindeschneiden erforderlich ist. Eliminiert die Notwendigkeit von Zug-Druck-Gewindebohrern und liefert eine konsistentere Tiefenkontrolle des Gewindes.

Cs-Achsen-Steuerung an Mehrzweckmaschinen und Dreh-Fräsmaschinen. Spindel-als-C-Achse-Konturierungsoperationen an Dreh-Fräsmaschinen und Mehrzweckmaschinen, bei denen die Spindel als gesteuerte Drehachse für Fräs-, Bohr- und Konturierungsarbeiten an außermittigen Positionen interpoliert wird. Erfordert Spindelpositionsrückmeldung mit Servo-Auflösung — die Funktion, die der A860-2109-T302 bietet.

Hochgeschwindigkeits-Bearbeitungszentren-Spindeln. Spindelpositionsrückmeldung an Bearbeitungszentren mit Spindeldrehzahlen bis zu 10.000 U/min, bei denen die Nenn-Drehzahl des Gebers den vollen Betriebsbereich der Spindel abdeckt und gültige Rückmeldedaten über den gesamten Drehzahlbereich liefert.

FAQ

F1: Ist der A860-2109-T302 ein Servomotor oder ein Geber?

Es ist ein externer Spindelpositionsgeber (Encoder) — kein Servomotor. Es ist ein eigenständiges Dreh-Feedback-Gerät, das an der Maschinenspindel montiert wird und Winkelpositions- und Geschwindigkeitsdaten über den αi Spindelverstärker an die Fanuc CNC sendet. Er wird verwendet, um steifes Gewindeschneiden, synchronisiertes Gewindeschneiden und Cs-Kontursteuerung an CNC-Drehmaschinen und Bearbeitungszentren zu ermöglichen. Das Präfix A860 auf Fanuc-Teilenummern identifiziert durchweg Geber und Feedback-Geräte, nicht Motoren (die das Präfix A06B tragen).

F2: Wird der A860-2109-T302 den älteren A860-0309-T302 direkt ersetzen?

Ja — der A860-2109-T302 ist der aktuelle Nachfolger der Alpha i Serie des A860-0309-T302 und ist ein direkter funktionaler Ersatz. Die Einbaumaße (68mm Vierkantflansch, 50mm Bohrung), der Steckertyp (17-polig) und die CNC-Schnittstelle sind identisch. Es sind keine Verkabelungsänderungen oder Parameteranpassungen erforderlich, wenn der A860-2109-T302 anstelle des A860-0309-T302 verwendet wird. Wenn die Ersatzteilliste Ihrer Maschine A860-0309-T302 anzeigt, bestellen Sie den A860-2109-T302 mit Zuversicht.

F3: Welche CNC-Funktionen werden bei Ausfall dieses Gebers nicht mehr verfügbar?

Ein ausgefallener oder fehlender A860-2109-T302 deaktiviert jede CNC-Funktion, die eine Spindelwinkelpositionsrückmeldung erfordert. Auf den meisten Maschinen sind dann steifes Gewindeschneiden, Synchronisation von Einzelgewindeschneidzyklen und Cs-Kontursteuerung nicht mehr verfügbar, bis der Geber ersetzt ist. Der reine Geschwindigkeitsbetrieb der Spindel (konstante Drehzahl beim Schneiden) ist in der Regel nicht betroffen, da diese Funktion die eigene Geschwindigkeitsrückmeldung des Spindelverstärkers nutzt und nicht den externen Positionsgeber.

F4: Birgt der Kauf eines gebrauchten Gebers zusätzliche Risiken im Vergleich zu einem neuen Gerät?

Ein gewisses Risiko besteht, ist aber beherrschbar. Optische Drehgeber verschleißen bei normalem Gebrauch nicht — was ausfällt, sind physische Schäden: kontaminierte optische Scheibe, Lagerausfall durch Fehlausrichtung oder Steckerkorrosion durch Kühlmitteleinwirkung. Ein gebrauchter Geber, der inspiziert wurde und keine dieser Bedingungen aufweist, wird identisch mit einem neuen funktionieren. Der praktische Ansatz ist, die Funktion unmittelbar nach der Installation mit dem Spindeldiagnosebildschirm der CNC zu überprüfen, bevor die Maschine wieder in Produktion geht. Wenn der Geber nicht korrekt reagiert, ist das Problem sofort sichtbar und das Gerät kann zurückgegeben oder umgetauscht werden.

F5: Funktioniert der A860-2109-T302 mit allen Fanuc CNC-Steuerungen?

Er ist kompatibel mit Fanuc αi Serie Spindelverstärkern und den CNC-Plattformen, auf denen sie laufen — Serie 0i-D/F, 16i, 18i, 21i, 30i, 31i und 32i. Er ist nicht kompatibel mit den ursprünglichen α-Serie (nicht-i) Verstärkern oder mit Fanuc β-Serie Spindelantrieben, die andere Geber-Schnittstellenprotokolle verwenden. Stellen Sie vor der Bestellung sicher, dass der Spindelverstärker der Maschine ein αiSP-Gerät ist und dass die vorhandene Verkabelung das Standard-17-polige Alpha-i-Geberkabel ist.
