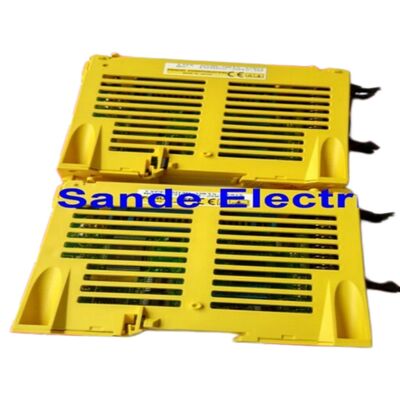

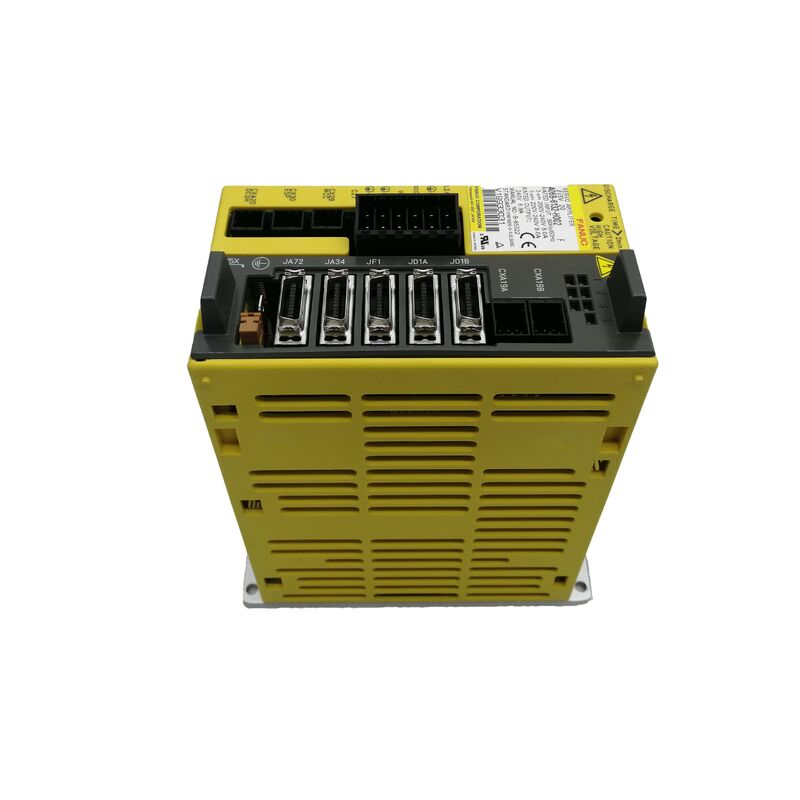

A06B-6132-H002 Fanuc Servo-Verstärkermodul A06B6132H002 A06B-6132-H002

Fanuc A06B-6132-H002 | I/O Link Beta i Servo Modul — BSVM1-20i, 200–240VAC, 8A/6.8A, 50/60Hz, βiSV20 Serie, CNC

Übersicht

Das Fanuc A06B-6132-H002 ist ein Servo-Verstärkermodul der Beta i Serie, konfiguriert für die I/O Link-Kommunikationsschnittstelle von Fanuc, mit einer Nennspannung von 200–240V AC und einer Stromkapazität von 8A Eingang und 6,8A Ausgang.

Dies ist die BSVM1-20i Konfiguration — die "20i" kennzeichnet die Ausgangsklasse innerhalb der Beta i Serie, dimensioniert für den Antrieb von Fanuc βi Servo-Motoren, die in der Steuerung von Hilfsachsen, Drehachsen und peripheren Geräten in CNC-Werkzeugmaschinen eingesetzt werden.

Die Beta i Servo-Verstärker mit I/O Link nehmen eine spezielle Nische in der Antriebsarchitektur von Fanuc ein.

Während die primären Maschinenachsen typischerweise von Verstärkern der Alpha-Serie angetrieben werden, die über FSSB (Fanuc Serial Servo Bus) mit der CNC kommunizieren, werden Hilfsachsen, Werkzeugwechsler, Palettensysteme und Vier-Achsen-Drehtische häufig mit Antrieben der Beta-Serie verwendet, die über das I/O Link-Protokoll verbunden sind.

Dies trennt die Steuerung der Hilfsbewegungen vom primären Servo-Bus der Achsen und ermöglicht es dem Maschinenbauer, den Hilfsantrieb unabhängig zu platzieren und ihn über den PMM (Power Mate Manager) oder direkt über I/O Link mit kompatiblen Fanuc CNC-Steuerungen zu verbinden, einschließlich der Modelle der Serien 15, 16, 18, 20, 21 und 0i.

Ein wichtiger praktischer Aspekt des A06B-6132-H002 ist die Anforderung des Parameterladens. Im Gegensatz zu Antrieben, die voreingestellt geliefert werden und nach dem Anschließen sofort funktionieren, erfordert der BSVM1-20i, dass die motorspezifischen Servo-Parameter in das Gerät geladen werden, bevor es funktioniert.

Dies ist kein Fehler — es ist so konzipiert, dass dasselbe physische Modul durch Laden des entsprechenden Parametersatzes über die CNC oder eine spezielle Parameter-Ladesoftware für verschiedene Beta i Motor-Modelle konfiguriert werden kann. Ein Ersatzgerät, das ohne vorab geladene Parameter geliefert wird, zeigt Alarme an und weigert sich zu laufen, bis die korrekten Parameterdaten übertragen wurden.

Wichtige Spezifikationen

I/O Link Schnittstelle — Beta-Achsen-Architektur in Fanuc CNC-Systemen

Fanucs I/O Link ist ein dediziertes serielles Kommunikationsprotokoll, das Peripheriegeräte, I/O-Module und Servo-Verstärker der Beta-Serie mit Fanuc CNC-Steuerungen verbindet, ohne Positionen auf dem Haupt-FSSB-Servo-Bus zu belegen.

Für den A06B-6132-H002 bedeutet dies, dass der Verstärker über die I/O Link-Kette verbunden ist — die CNC kommuniziert Motorbefehle und empfängt Rückmeldungen über diese Schnittstelle anstelle des Glasfaser-FSSB, der von Verstärkern der Alpha-Serie auf primären Achsen verwendet wird.

In der praktischen Werkzeugmaschinenkonstruktion ist die I/O Link Beta Servo-Konfiguration die Standardlösung für Vier-Achsen, Revolver-Index-Motoren, Palettenklemm-Aktoren und andere Hilfsachsen, bei denen die Anforderungen an die Positionsregelungsqualität mit den Fähigkeiten der Beta-Motoren übereinstimmen und eine FSSB-Kommunikation mit voller Bandbreite nicht erforderlich ist.

Die CNC steuert diese Achsen über die PMM (Power Mate Manager)-Funktion und behandelt sie als zusätzliche gesteuerte Positionen innerhalb der gesamten Maschinenbewegungssequenz.

Die I/O Link-Verbindung ermöglicht auch die Kommunikation mit anderen I/O-Geräten auf demselben Link — Drucktaststationen, Relais-I/O-Module, zusätzliche Beta-Antriebsmodule — die alle dieselbe serielle Kette teilen und die Gesamtzahl der Kabel im Schaltschrank im Vergleich zu einzelnen festverdrahteten Verbindungen reduzieren.

Parameter laden — unerlässlich vor der Inbetriebnahme

Die Parameterabhängigkeit des BSVM1-20i Moduls ist die einzige betriebliche Anforderung, die es von Plug-and-Play-Antriebsersatz unterscheidet.

Parameter definieren die motorspezifischen Eigenschaften, die der Antrieb benötigt, um den Motor korrekt zu steuern: Polpaarzahl, Encoder-Auflösung, Nennstrom, maximaler Strom, Geschwindigkeitsregelkreisverstärkung, Positionsregelkreisverstärkung und eine Reihe anderer modellspezifischer Werte.

Bei der Erstinbetriebnahme oder nach dem Austausch eines ausgefallenen Geräts werden die Parameter vom Parameter-Speicher der CNC über den I/O Link-Kommunikationsweg in den internen RAM des BSVM1-20i geladen.

Das Verfahren beinhaltet die Eingabe des Parameter-Schreibmodus in der CNC, die Auswahl der Beta-Antriebsachse und die Ausführung der Parameter-Initialisierungssequenz.

Nach dem Laden bleiben die Parameter über normale Stromzyklen erhalten — sie gehen nur verloren, wenn die Backup-Batterie im Modul vollständig entladen ist oder eine vollständige Parameter-Initialisierung durchgeführt wird.

FAQ

F1: Was passiert, wenn der A06B-6132-H002 ersetzt wird, ohne vorher Parameter zu laden?

Das Laufwerk zeigt Servo-Alarme auf dem CNC-Panel an und weigert sich zu laufen. Häufige Alarme sind SV-401 (Überstromalarm) und SV-9001 oder ähnliche Initialisierungsfehler, abhängig von der Version der Steuerungssoftware. Das Laufwerk ist nicht defekt — es hat einfach keine Motor-Konfigurationsdaten.

Parameter müssen von der CNC-Steuerung geladen werden, bevor die Achse betrieben werden kann. Haben Sie das Parameter-Backup vom Original-Laufwerk oder besorgen Sie den korrekten Parametersatz für den spezifischen Beta-Motortyp aus der Parameterdokumentation der Maschine vor der Installation.

F2: Welche CNC-Steuerungen sind mit der I/O Link-Schnittstelle des A06B-6132-H002 kompatibel?

Der A06B-6132-H002 ist kompatibel mit Fanuc CNC-Steuerungen, die I/O Link Servo-Kommunikation unterstützen, einschließlich der Serien 15 (spätere Versionen), 16, 18, 20, 21 und 0i.

Die spezifische PMM (Power Mate Manager) oder I/O Link Achsensteuerungsfunktion muss in den Softwareoptionen der CNC aktiviert sein und die Achse in den Steuerparametern konfiguriert sein. Die Kompatibilität mit einer bestimmten Maschine sollte anhand der Dokumentation des Maschinenbauers oder der Fanuc-Antriebskompatibilitätsmatrix überprüft werden.

F3: Welche Beta i Motor-Modelle kann der BSVM1-20i antreiben?

Der BSVM1-20i ist für die βiS 4 und βiS 8 Motorreihe innerhalb der Beta i Servo-Motor-Familie ausgelegt, die die untere bis mittlere Ausgangskapazität der Beta-Serie abdecken.

Die tatsächliche Motor-Modellkompatibilität hängt von der Parameterkonfiguration ab, die in das Laufwerk geladen wird — das Modul kann so eingestellt werden, dass es verschiedene Beta i Motorvarianten innerhalb seines Strombereichs antreibt, indem der entsprechende Parametersatz geladen wird. Bestätigen Sie das Ziel-Motor-Modell anhand der Auswahl-Tabelle für Fanuc Beta-Serien-Servo-Verstärker.

F4: Der Eingangsstrom beträgt 8A und der Ausgang 6,8A — warum ist der Eingang höher als der Ausgang?

Der Eingangsstrom wird aus dem AC-Netz bezogen, was die Umwandlungsverluste im Gleichrichter und im DC-Bus-Kondensator, die eigene Logikstromversorgung des Laufwerks und die regenerative Entladefähigkeit umfasst.

Der Ausgangsstrom von 6,8A ist der Dauerstrom, der an die Motorwicklungen geliefert wird.

Die Differenz berücksichtigt die Verluste in der Leistungselektronik (Wärmeableitung in den Schalttransistoren) und den Overhead der internen Schaltungen des Laufwerks. Die Spitzenstromfähigkeit während Beschleunigungsübergängen übersteigt den Nenn-Dauerstrom.

F5: Kann der A06B-6132-H002 repariert werden, wenn das Modul ausfällt?

Ja. Der BSVM1-20i hat eine gut dokumentierte Schaltungsarchitektur und wird routinemäßig von Fanuc-geschulten Service-Werkstätten repariert. Häufige Ausfallmodi sind Kondensator-Degradation am DC-Bus, Ausfall von Ausgangstransistoren (normalerweise aufgrund von Isolationsfehlern des Motorkabels, die zu Durchstromfehlern führen) und Ausfälle der I/O Link-Schnittstellenschaltung aufgrund von elektrischen Transienten.

Ein repariertes und getestetes Modul mit korrekt geladenen Parametern ist funktional gleichwertig zu einem neuen Modul.

Austauschprogramme — bei denen das ausgefallene Gerät des Kunden überholt und zurückgegeben wird oder ein vorab getestetes Gerät geliefert wird — sind das Standard-Handelsmodell für die Beschaffung von A06B-6132-H002-Ersatzteilen.
