Fanuc A06B-6120-H045 | Alpha i HV Netzteil PSM-45HVi — 150mm Gehäuse, 1200V Transistoren, 50kW, 400–480V Eingang, Verdrahtungs-PCB A16B-2203-0637, AL-A / AL-2 Lüfterdiagnose

Übersicht

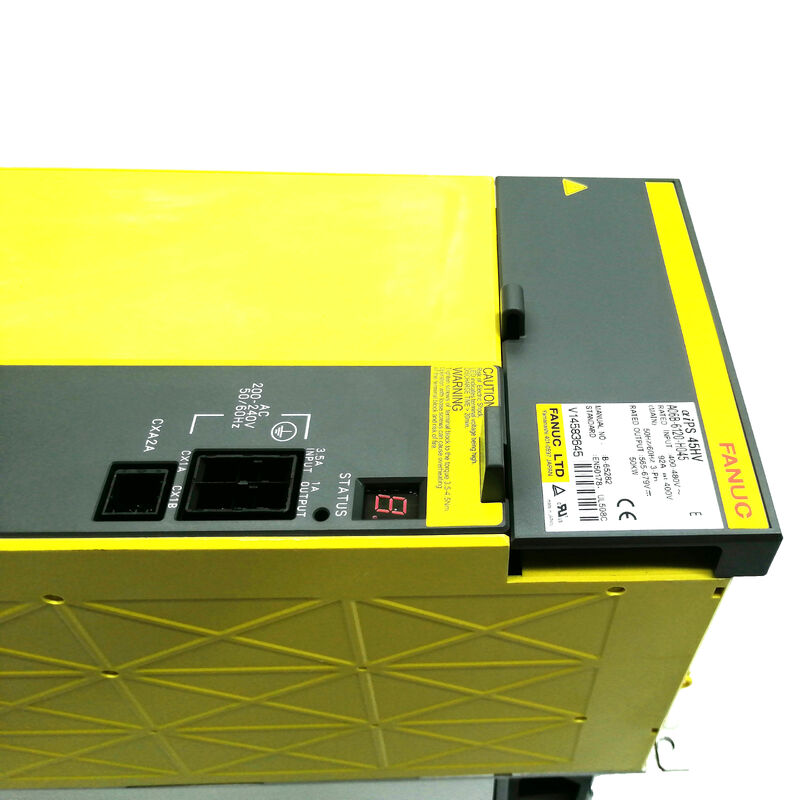

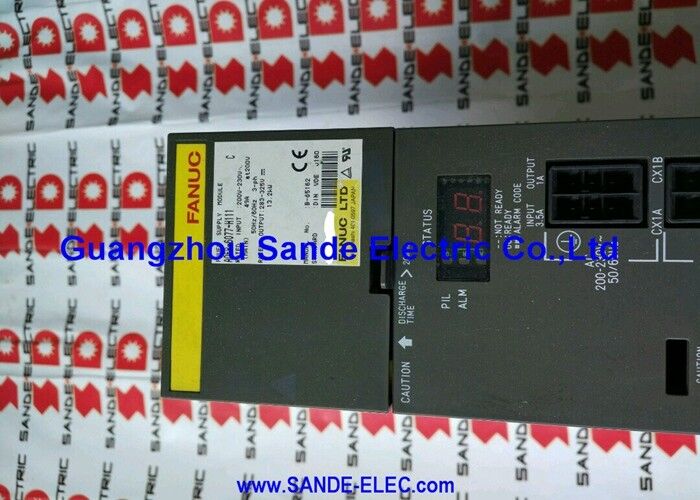

Das Fanuc A06B-6120-H045 ist das 50kW-Modul in Fanucs erster Generation von Alpha i HV (Hochspannungs-)Netzteilen — der A06B-6120-Serie, die 400–480V Drehstrom direkt aus der Anlagenversorgung aufnimmt und in den erhöhten 565–679V DC-Bus umwandelt, auf den HV-fähige Alpha i Servo- und Spindelverstärker angewiesen sind.

Sein 150mm breites Gehäuse ist das physische Merkmal, das es im Schaltschrank unterscheidet: schmaler als die größten PSM-Klassen der 200V-Serie, aber deutlich breiter als die 90mm oder 60mm Module, was die Wärmeableitung und den Bauraum für ein 50kW, 92A-Design mit 1200V-Transistoren widerspiegelt.

Die 1200V-Transistorbewertung ist nicht willkürlich.

Der von diesem Modul erzeugte DC-Bus schwankt im Normalbetrieb zwischen 565V am unteren Ende und 679V, mit transienten Spitzen darüber während aktiver Regenerationsereignisse. Transistoren, die diesen Bus schalten, müssen Sperrspannungsfestigkeiten aufweisen, die deutlich über der Spitzen-Busspannung liegen — die 1200V-Bewertung bietet die notwendige Derating-Marge.

Dies ist einer der deutlichsten technischen Unterschiede zwischen der 200V aiPS-Familie (A06B-6110) und der HV-Familie (A06B-6120): Die HV-Transistoren sind eine völlig andere Spezifikation, gewählt für die erhöhte Busspannung und nicht nur skaliert vom 200V-Design.

Die Verdrahtungs-PCB im Inneren des A06B-6120-H045 trägt die Fanuc-Teilenummer A16B-2203-0637.

Diese Platine übernimmt die Schnittstellenfunktionen zwischen den internen Schaltungen des Moduls und den Stromanschlüssen zur externen Versorgung und zum DC-Bus. Wie andere Alpha i PSM-Platinenbaugruppen ist sie über Standardkanäle nicht als eigenständiges Ersatzteil erhältlich — Modulaustausch oder spezialisierte Platinenreparatur sind die Servicewege, wenn ein Fehler auf Platinenebene diagnostiziert wird.

Schlüsselspezifikationen

150mm Gehäuse — Schrankplanung und mechanische Passform

Die 150mm Breite platziert die PSM-45HVi in der gleichen Gehäuseklasse wie mehrere Mittelklassemodule der 200V Alpha i-Familie. In einem HV-Antriebs-Rack wird die PSM-45HVi auf der DC-Bus-Seite von den Alpha i HV SVM- und SPM-Modulen flankiert, auf der anderen Seite vom AC-Drossel und den Versorgungsanschlüssen.

Das mechanische Layout folgt der gleichen Sammelschienenanordnung wie die 200V-Serie — obere und untere Sammelschienenanschlüsse für den DC-Link, seitliche Anschlüsse für Steuerstrom und Alarmsignale.

Eine Maschine, die ursprünglich für die PSM-45HVi entwickelt wurde, hat den Schranksteckplatz für 150mm dimensioniert; der Einbau eines Moduls mit anderer Breite würde eine physische Modifikation der Montagevorrichtung erfordern.

Für Maschinenbauer, die eine PSM-45HVi für einen Neubau beschaffen, bedeutet das 150mm Standardformat, dass sich das Modul in Antriebs-Racks mit der gleichen Befestigungshardware und den gleichen Sammelschienenbaugruppen integriert, die von Fanuc für die HV-Familie spezifiziert sind.

Für Wartungsingenieure, die einen Ersatz beschaffen, ist das 150mm Format ein nützlicher Verifizierungsparameter — bestätigen Sie, dass die Ersatz-Einheit die 150mm-Variante ist, bevor Sie bestellen, da die A06B-6120-Familie mehrere Leistungsklassen mit unterschiedlichen Gehäusebreiten umfasst.

Der 565–679V DC-Bus — Warum diese Spannungen

Die 400V AC-Drehstromversorgung hat eine Spitzen-Leitungs-zu-Leitungs-Spannung von etwa 566V (400 × √2). Die Dreiphasen-Diodenbrücke im Eingangsgleichrichter der PSM-45HVi lädt die DC-Bus-Kondensatoren im Leerlauf auf diesen Spitzenwert auf — daher die 565V untere Grenze des geregelten Ausgangsbereichs.

Unter der Spannungsregelung des aktiven Front-Ends wird der Bus im Normalbetrieb innerhalb von 565–679V gehalten. Die Obergrenze stellt die maximal zulässige Busspannung dar, bevor die Überspannungsschutzschaltung (AL-7) eingreift.

Bei schneller Spindelverzögerung — z. B. ein 22kW-Spindelmotor von 6000 U/min auf Null in weniger als zwei Sekunden — wirkt der Motor als Generator und drückt Strom zurück in den Bus. Das aktive Front-End wandelt diese Energie zurück in die 400V-Versorgung, anstatt die Busspannung auf AL-7 ansteigen zu lassen.

Die Effektivität dieser aktiven Rückspeisung ist der Grund, warum die PSM-45HVi für große Maschinen mit Spindeln mit hoher Trägheit spezifiziert ist; ohne sie würde die zurückgespeiste Energie einer starken Spindelverzögerung einen sehr großen Entladewiderstand erfordern, und die Schrankwärmelast während einer Schicht mit wiederholten Spindelbeschleunigungen und -verzögerungen wäre erheblich.

Lüfteralarme: AL-2 und AL-A im HV-Systemkontext

Die PSM-45HVi verwendet die gleiche Dual-Lüfter-Architektur wie die 200V Alpha i PSM-Familie, und die Alarmtrennung zwischen AL-2 (interner Lüfter) und AL-A (externer Kühlkörperlüfter) ist bei 50kW Ausgangsleistung noch dringlicher als bei niedrigeren Leistungsstufen.

Bei 50kW ist die Wärme, die in den 1200V-Transistormodulen unter Nennlast erzeugt wird, beträchtlich.

Der externe Kühlkörperlüfter (A90L-0001-0509) ist der primäre Mechanismus zur Wärmeabfuhr — er bläst Umgebungsluft durch den gerippten Kühlkörperblock, auf dem die Transistoren montiert sind. Wenn dieser Lüfter stoppt (AL-A), steigt die Kühlkörpertemperatur schnell an. Wie schnell, hängt von der Last ab: bei 50kW Ausgangsleistung in einem Produktionsschnitt ist die Temperaturanstiegsrate ohne Lüfter deutlich schneller als bei Teillast.

Die Marge zwischen Umgebungstemperatur und dem AL-3 (Kühlkörper-Übertemperatur) Schutzschwellenwert wird in Minuten statt Stunden verbraucht. AL-A bei einer PSM-45HVi in Produktion ist daher ein Stopp-und-untersuchen-Alarm, kein Protokollieren-und-weitermachen-Alarm.

Der interne Lüfter (A90L-0001-0441#39) erfüllt eine andere, aber ebenso wichtige Aufgabe: Er verwaltet die thermische Umgebung der Steuerplatine im Modulgehäuse. Die PCB-Temperatur beeinflusst die Langzeitzuverlässigkeit von Elektrolytkondensatoren und anderen temperaturempfindlichen Komponenten auf der Steuerplatine.

AL-2 (interner Lüfter gestoppt) erfordert einen sofortigen Lüfteraustausch — fortgesetzter Betrieb mit defektem internen Lüfter beschleunigt die Alterung der Steuerplatinenkomponenten in einem Maße, das die Lebensdauer des Moduls messbar verkürzt.

Beide Lüfter sind separat gelagerte Ersatzteile und können ausgetauscht werden, ohne das komplette Modul auszutauschen.

Erste Generation A06B-6120 im Feld heute

Die erste Generation der A06B-6120 HV aiPS-Serie wurde im gleichen Zeitraum wie die 200V-Familie A06B-6110 produziert — etwa von 2004 bis Ende der 2000er Jahre, bevor die zweite Generation der HV-Serie A06B-6150 sie ablöste.

Maschinen, die in diesem Produktionszeitraum gebaut wurden, nähern sich nun fünfzehn Jahren oder überschreiten sie, was bedeutet, dass die derzeit im Feld befindlichen PSM-45HVi-Einheiten in das Alter kommen, in dem eine proaktive Inspektion von thermischen Komponenten und ein Lüfteraustausch wirtschaftlich sinnvoll sind.

Ein ungeplanter Produktionsstopp an einem großen Bearbeitungszentrum — der typischen Maschine für die PSM-45HVi — verursacht deutlich höhere stündliche Ausfallkosten als ein geplanter Wartungsstopp.

FAQ

F1: Kann die PSM-45HVi zusätzlich zu einer 400V europäischen Versorgung auch an einer 480V nordamerikanischen Versorgung verwendet werden?

Ja. Der Eingangsspannungsbereich von 400–480V deckt sowohl die in Europa üblichen 400V-Versorgungen als auch die in nordamerikanischen Industrieanlagen üblichen 480V (Leitung-zu-Leitung) Drehstromversorgungen ab. Sowohl 50Hz als auch 60Hz werden unterstützt.

Das aktive Front-End des Moduls regelt die DC-Bus-Ausgabe innerhalb von 565–679V über diesen gesamten Eingangsspannungsbereich und sorgt für eine gleichbleibende Leistung, unabhängig davon, ob die Anlagenversorgung 400V/50Hz oder 480V/60Hz beträgt.

F2: Wenn die PSM-45HVi AL-3 (Kühlkörper-Übertemperatur) anzeigt, ist dies immer ein Kühlungsausfall, oder kann es auf einen defekten Transistor hinweisen?

AL-3 wird durch einen Temperatursensor am Kühlkörper ausgelöst, der seinen Schwellenwert überschreitet. Die häufigste Ursache ist ein Kühlungsausfall — AL-A (externer Lüfter gestoppt), der übersehen oder aufgeschoben wurde, oder ein verstopfter Kühlkörper durch Staub- und Späneansammlungen, die den Luftstrom behindern.

Ein defekter Transistor, der einen höheren als den normalen Ruhestrom zieht, kann ebenfalls übermäßige Wärme erzeugen und schließlich die Kühlkörpertemperatur bis zum AL-3-Schwellenwert treiben, auch wenn der Lüfter läuft.

Wenn AL-3 auftritt, obwohl beide Lüfter betriebsbereit sind und die Kühlkörperrippen sauber sind, sollten die Transistormodule inspiziert werden. Wenn AL-A vor AL-3 auftrat, stellen Sie zuerst die Kühlung wieder her; AL-3 wird gelöscht, sobald der Kühlkörper abgekühlt ist, und die Transistoren können unbeschädigt sein, wenn das Überhitzungsereignis kurz war.

F3: Wie verhält sich die erste Generation der A06B-6120 Serie der PSM-45HVi zu den HV aiPS-Modulen der zweiten Generation? Gibt es eine Ersatzbezeichnung?

Die zweite Generation der Alpha i HV PSM-Familie trägt die Bezeichnung A06B-6150-Serie. Die A06B-6150-H045 ist das Äquivalent der zweiten Generation zur A06B-6120-H045 und liefert die gleiche 50kW-Leistung bei gleichem 400–480V Eingang und der gleichen 565–679V DC-Bus-Ausgabe.

Die beiden sind mit den gleichen nachgeschalteten Alpha i HV-Verstärkermodulen (A06B-6127 SVM, A06B-6121 SPM) kompatibel. Der Einbau einer A06B-6150-H045 als Ersatz für eine ausgefallene A06B-6120-H045 erfordert keine Parameteränderungen oder Verdrahtungsanpassungen.

F4: Die Verdrahtungs-PCB der A06B-6120-H045 ist A16B-2203-0637. Ist dies die gleiche Platine, die auch in anderen Modulen der A06B-6120-Serie verwendet wird?

Die A16B-2203-0637 ist speziell in der A06B-6120-H045 zu finden. Andere Module der A06B-6120-Serie (unterschiedliche Leistungsklassen) können andere Platinen-Teilenummern verwenden.

Bei der Beschaffung einer Platinenreparatur für die H045 muss die Bezeichnung A16B-2203-0637 genau übereinstimmen — der Austausch einer Platine aus einer anderen A06B-6120-Variante ist nicht ratsam, ohne die Übereinstimmung der Platinenspezifikationen zu überprüfen.

Für die meisten Feldsituationen ist der Austausch des gesamten Geräts praktikabler als die Beschaffung auf Platinenebene.

F5: Welcher AL-Code erscheint, wenn die PSM-45HVi-Eingangsseite eine Phase verliert, und wie sollte dies untersucht werden?

AL-E zeigt an, dass das Modul eine offene Phase erkannt hat — eine der drei AC-Eingangsphasen fehlt oder ist stark reduziert. Untersuchungsschritte: Überprüfen Sie einzeln alle drei Eingangssicherungen (eine einphasige offene Sicherung ist eine häufige Ursache und nicht immer durch Sichtprüfung allein erkennbar — verwenden Sie ein Multimeter zur Überprüfung der Durchgängigkeit), stellen Sie sicher, dass der Leistungsschalter, der das Modul speist, nicht auf einem Pol ausgelöst hat, und messen Sie die drei Phasenspannungen an den Eingangsklemmen der PSM-45HVi unter Last, um einen Fehler im Versorgungskabel auszuschließen. AL-E zeigt keinen internen PSM-Fehler an; es handelt sich um ein Ereignis der Versorgungsqualität.
