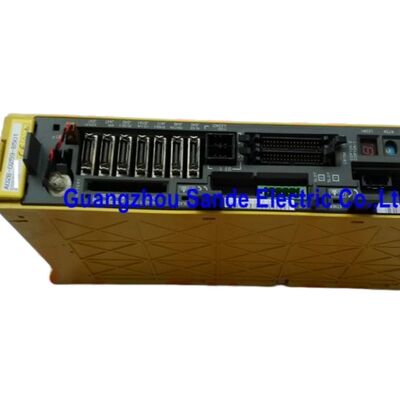

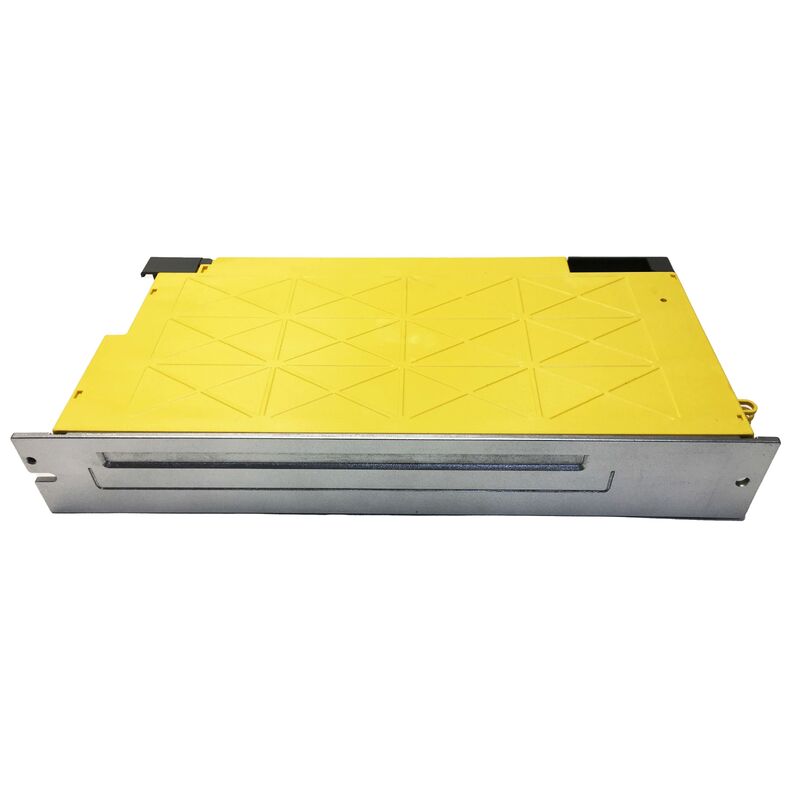

A06B-6117-H106 Fanuc Servoverstärkermodul A06B6117H106 A06B-6117-H106

Fanuc A06B-6117-H106 | Alpha i Servo-Verstärkermodul — AiSV-160, einachsig, HRV3, FSSB, 283–339V / 11kW, 45A / 240V Ausgang, 400V HV-Serie

Übersicht

Das Fanuc A06B-6117-H106 ist das AiSV-160, das einachsigste Modul mit der höchsten Ausgangsleistung in Fanucs A06B-6117 Hochspannungs (HV) Alpha i FSSB-Serie, ausgelegt für 45A Dauerstromausgang von einem 11kW / 283–339V HV-DC-Bus.

Bei 45A bedient dieses Modul die anspruchsvollsten einachsigen Anwendungen in Fanucs Alpha i HV-Portfolio — die Motoren αiS30/3000HV und αiF40/3000HV, die bei ihren Nennbetriebsgeschwindigkeiten 30N·m bzw. 40N·m Dauerdrehmoment erzeugen.

Dies sind einige der schwersten Standard-Servomotoren in Fanucs HV Alpha i-Reihe, die an den größten Achsantrieben von Schwerzerspanungszentren, großen Drehzentren und Präzisionsbohrwerken eingesetzt werden, wo Achsträgheit und Schnittkräfte ein anhaltend hohes Servodrehmoment erfordern.

Der 400V HV-Infrastrukturkontext der A06B-6117-Serie bedeutet, dass das AiSV-160 aus einem DC-Bus gespeist wird, der von einer 400V-Drehstromversorgung über ein Hochspannungs-Alpha i PSM erzeugt wird. Bei 45A Ausgang von einem 400V-gespeisten HV-Bus erhält der Motor 45A bei 240V — die gleiche mechanische Leistung, die ein 200V-System bei fast doppelt so hohem Strom liefern würde. Dieser halbierte Strom bei 400V ist der systemweite Vorteil der HV-Architektur für Schwerachsenanwendungen: Die Versorgungskabel, Sammelschienen und Eingangsschutzschalter sind für die 400V-Strompegel ausgelegt, die bei dieser Leistung erheblich besser zu handhaben sind als der entsprechende 200V-Strom.

Das AiSV-160 wird von Spezialisten als seltener auf CNC-Werkzeugmaschinen anzutreffen beschrieben als HV-Module mit geringerer Stromstärke — es kommt hauptsächlich auf High-End-Bearbeitungssystemen zum Einsatz, die mit den schwersten HV-Servomotoren und Steuerungen der Serie 30i/31i-A5 ausgestattet sind.

Diese begrenzte installierte Basis macht es zu einer der technisch anspruchsvolleren Komponenten, die in der Alpha i HV-Serie beschafft, getestet und repariert werden müssen.

Schlüsselspezifikationen

45A Ausgang — Kombination mit Schwerachsenmotoren

Der Motor αiS30/3000HV erzeugt 30N·m Dauerdrehmoment bei einer Nenndrehzahl von 3000 U/min. Bei vollem Dauer-Nenndrehmoment zieht dieser Motor einen Strom, der sich dem 45A Dauerstrom des AiSV-160 nähert.

Der αiF40/3000HV mit 40N·m Dauerleistung ist der anspruchsvollere Partner — bei vollem Dauer-Nenndrehmoment zieht er einen Strom, den die 45A-Nennleistung des AiSV-160 speziell dafür ausgelegt ist, ohne Auslösen von IPM-Schutzalarmen aufrechtzuerhalten.

Diese Motoren werden an den größten Achsantrieben von Fünf-Achsen-Bearbeitungszentren, Palettenwechslerantrieben mit hoher Werkstückmasse, großen Rundtisch-B-Achsen und Portaltyp-Bearbeitungssystemen eingesetzt, bei denen sich die Servoachse erhebliche Strukturmasse bewegt.

Bei jeder Anwendung, bei der ein anhaltendes Servodrehmoment von 30–40N·m für längere Bearbeitungssequenzen erforderlich ist, ist das AiSV-160 mit 45A die richtige Spezifikation — ein kleineres AiSV-Modul würde unter Volllastbedingungen anhaltende Überstromalarme erzeugen.

HRV3 bei 45A — Hochstrom-Präzisionsregelung

Der Einfluss von HRV3 auf die Qualität der Stromregelung ist bei 45A Ausgang besonders relevant.

Die Sinusqualität der Stromwelle bei 45A bestimmt die Drehmomentglätte von schweren Motoren, die große Maschinenkomponenten antreiben — jede Drehmomentwelligkeit in diesem Maßstab zeigt sich als Geschwindigkeitsvariation in der Achsbewegung, und bei großen Bearbeitungszentren oder Bohrmaschinen wirkt sich die Achsgeschwindigkeitsvariation während des Schneidens direkt auf die Oberflächengüte von großflächigen Bohrungen oder Planflächen aus.

Die volle HRV3-Softwarefähigkeit der Steuerung 30i/31i-A5, kombiniert mit der HRV3-Regelungshardware des AiSV-160, bietet die erforderliche Bandbreite der Stromregelung, um die Drehmomentglätte bei 45A über den Betriebsdrehzahlbereich des αiS30/αiF40-Motors aufrechtzuerhalten.

Für Präzisionsbohr- und Fräsarbeiten an großen Teilen — wo enge Zylinder- und Ebenheitstoleranzen Konstruktionsanforderungen sind — ist diese Kombination die richtige technische Wahl.

FAQ

F1: Ist das A06B-6117-H106 ein besonders seltenes Modul, und was bedeutet das für die Ersatzplanung?

Ja. Das AiSV-160 HV kommt auf weniger Maschinenmodellen vor als kleinere HV-Module wie das AiSV-80 (H105) oder AiSV-40 (H104), da die von ihm angetriebenen Motoren αiS30/αiF40 nur an den schwersten Maschinenachsen eingesetzt werden.

Die kleinere globale installierte Basis bedeutet, dass weniger Austauscheinheiten im Aftermarket zirkulieren.

Kunden, die Maschinen mit dem H106 betreiben, sollten ein getestetes Ersatzmodul vorhalten, wenn die Produktionskontinuität kritisch ist — die Beschaffung eines Ersatzteils unter Maschinenstillstandsbedingungen ist schwieriger als bei gängigeren Alpha i-Modulen.

F2: Das Modul ist für 400V HV-Infrastruktur — welches PSM erzeugt den 283–339V HV-DC-Bus?

Der HV-DC-Bus wird von einem Alpha i HV PSM erzeugt (aus der HV-Variante A06B-6110, der HV-Variante A06B-6115 oder der HV-Variante A06B-6200, je nach Maschinengeneration). Diese HV-PSM-Module gleichrichten eine 380–480V Drehstromversorgung, um den 283–339V HV-DC-Bus zu erzeugen.

Das AiSV-160 wird über das Standard-HV-Modul-Sammelschienen-System an diesen Bus angeschlossen. Schließen Sie niemals ein Modul der HV-Serie an einen Standard-200V-PSM-Bus an — die Busspannung und die Strompegel unterscheiden sich, und die Motorspannungen der Module sind für ihre jeweiligen Buspegel kalibriert.

F3: Kann das AiSV-160 (A06B-6117-H106) Standard-200V-Alpha i-Motoren antreiben?

Nein. Das AiSV-160 ist Teil der 400V HV-Serie und für HV-klassifizierte Motoren mit 400V Motorwicklungen ausgelegt.

Standard-200V-klassifizierte Alpha i-Motoren (αiS-Serie ohne HV-Bezeichnung) haben eine niedrigere Isolationsspannung und andere elektrische Parameter.

Der Anschluss an den HV-Verstärkerausgang kann zu Motorschäden führen. Die Spannungsserie von Motor und Verstärker muss immer übereinstimmen.

F4: Welche Testeinrichtung ist erforderlich, um ein A06B-6117-H106 nach der Reparatur zu verifizieren?

Die Funktionsprüfung erfordert eine 400V-Drehstromversorgung, ein Alpha i HV PSM zur Erzeugung des HV-DC-Busses, mindestens einen Servo-Motor αiS30HV oder αiF40HV als Last und eine Fanuc 30i- oder 31i-Steuerung mit HV-Achsenkonfiguration, um den Motor über den FSSB-Ring anzusteuern.

Der Test muss das Modul bei oder nahe seiner Nennleistung von 45A betreiben, um die Integrität der IPM-Transistoren, die Genauigkeit der Stromregelung und die FSSB-Kommunikation unter Last zu überprüfen.

Diese HV-Testinfrastruktur ist nicht universell verfügbar — weniger als Standard-200V-Testeinrichtungen —, daher ist es unerlässlich, die HV-Testfähigkeit des Dienstleisters vor dem Versand zu bestätigen.

F5: Welche FSSB-Alarme sind spezifisch für das A06B-6117-H106 und wie werden sie diagnostiziert?

FSSB-Trennungsalarme (Alarm L für COP10A, Alarm U für COP10B) weisen auf Probleme mit den Glasfaseranschlüssen hin — inspizieren, reinigen und setzen Sie die optischen Anschlüsse neu ein.

Alarm 8 (L-Achsen-Überstrom oder IPM-Fehler) ist der primäre Ausgangsstufenalarm: Trennen Sie die Motorstromkabel und testen Sie den Isolationswiderstand des HV-klassifizierten Motors mit einem Hochspannungs-Isolationsprüfgerät, das für die Spannungklasse des Motors geeignet ist (mehrere hundert Megaohm gegen Erde sind akzeptabel).

Wenn der Alarm bei getrennten Kabeln behoben ist, liegt der Fehler im Motor oder im Stromkabel.

Wenn er weiterhin besteht, ist wahrscheinlich das IPM im AiSV-160 ausgefallen und das Modul erfordert eine Fachreparatur.

Bei einer Nennleistung von 45A steht der IPM-Transistor unter erheblicher Dauerbelastung — die Lüftergesundheit ist ein kritischer Punkt der vorbeugenden Wartung.
